МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

16 февраля 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений и описания утвержденных типов средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложениям к настоящему приказу.

2. ФГУП «ВНИИМС» (А.Ю.Кузину) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. №2906, и настоящим приказом.

хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

к_____—______

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «16» февраля 2021 г. № 134

Сведения об утверждаемых типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2021 г. № 134

Лист № 1 Регистрационный № 70154-18 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители профиля скорости звука miniSVP

Измерители профиля скорости звука miniSVP (далее - ИПСЗ) предназначены для измерений скорости звука, гидростатического давления и температуры в морской или пресной воде.

Принцип действия ИПСЗ основан на измерении первичными измерительными преобразователями (ПИП) скорости звука в водной среде, гидростатического давления и температуры, преобразовании выходных сигналов ПИП с помощью АЦП в цифровой вид и передаче после предварительной обработки во встроенном процессоре по кабельной или беспроводной линии связи результатов измерений в цифровом виде во внешний компьютер для дальнейшей обработки, регистрации и отображения.

Принцип действия ПИП основан:

- ПИП скорости звука в водной среде - на времяпролетном импульсно-циклическом методе измерений;

- ПИП гидростатического давления - на пьезорезистивном методе измерений с температурной компенсацией;

- ПИП температуры - на зависимости сопротивления чувствительного элемента ПИП от температуры водной среды.

По результатам измерений гидростатического давления в программном обеспечении (ПО) DataLog Express, функционирующем на внешнем компьютере, производится расчет соответствующих значений глубины и определение профиля вертикального распределения скорости звука на акватории.

Конструктивно ИПСЗ представляет собой герметичный титановый или пластиковый (ацеталь) цилиндр с размещенными внутри него платой управления, преобразования измерительных сигналов и ввода-вывода информации, элементами питания. На нижнем торце цилиндра расположен ПИП скорости звука в водной среде, а на верхнем - 10-контактный герметизируемый разъем (SubConn) для присоединения кабеля. ПИП гидростатического давления и температуры размещены на боковых сторонах корпуса. Для защиты ПИП от внешних воздействий и обеспечения удобства крепления ИПСЗ, в том числе к различным спускоподъемным устройствам, в комплект поставки входит защитная конструкция (клетка) из нержавеющей стали.

Питание ИПСЗ осуществляется от внешнего источника питания по кабельной линии или от 1 стандартного элемента питания типоразмера С (алкалинового или литиевого) при работе в автономном режиме. Измерительная информация в цифровом виде передается на персональный компьютер пользователя по кабелю посредством интерфейсов RS232 или RS485 в режиме реального времени или записывается во встроенную флэш-память емкостью 256 Мб с последующей перезаписью информации на персональный компьютер для её обработки. В режиме без полного погружения ИПСЗ передача данных на персональный компьютер может осуществляться по протоколу Bluetooth с использованием адаптера, не входящего в комплект поставки. Частота опроса ПИП составляет 1; 2; 4 или 8 Гц (устанавливается программно).

ИПСЗ выпускается в 6 модификациях отличающихся верхним пределом диапазона измерений избыточного гидростатического давления. Верхний предел диапазона измерений избыточного гидростатического давления указан в Ваг на корпусе ИПСЗ под разъемом датчика давления (10 Ваг = 1 МПа).

Общий вид ИПСЗ представлен на рисунке 1. Общий вид ИПСЗ с установленной защитной конструкцией представлен на рисунке 2.

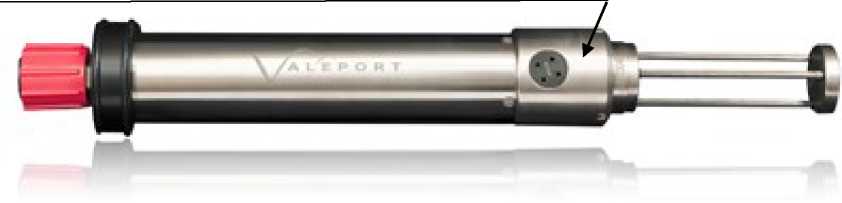

Место обозначения верхнего предела диапазона измерений избыточного гидростатического давления (в Ваг)

Рисунок 1 - Общий вид ИПСЗ

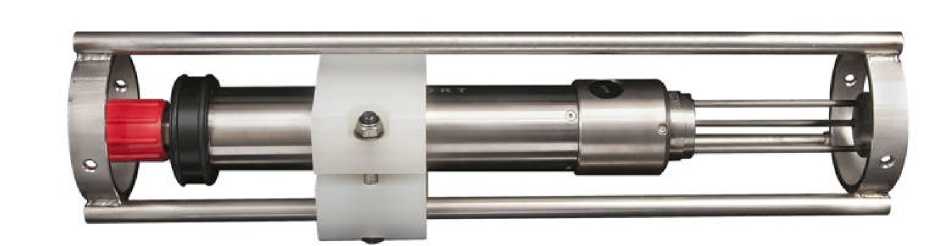

Рисунок 2 - Общий вид ИПСЗ с установленной защитной конструкцией

Пломбирование ИПСЗ не предусмотрено.

ПО DataLog Express выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения результатов измерений и расчетных величин.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта методом компьютерной графики.

Таблица 4 - Комплектность ИПСЗ

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.870-2014 ГСИ. Государственная поверочная схема для средств измерений скорости звука в жидких средах в диапазоне от 800 до 2000 м/с

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

Техническая документация изготовителя

Компания «Valeport Ltd.», Великобритания

Адрес: St. Peter's Quay, Totnes, Devon TQ9 5EW UK

http://www.valeport.co.uk

E-mail: sales@valeport.co.uk

Телефон: 44(0)1803 869292

Акционерное общество «Морские навигационные системы» (АО «МНС») ИНН 7805013333

Адрес: 198095, г. Санкт-Петербург, ул. Промышленная, д.19 http://www.mnsspb.ru

E-mail: mns@mnsspb.ru

Телефон: (812) 320-38-40; факс: (812) 320-38-48

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации

Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, д. 13

Телефон: (495) 583-99-23; факс: (495) 583-99-48

Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа RA.RU.311314 от 31.08.2015
