МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

18 июня 2019 г,                                             №   1433

Москва

О переоформлении свидетельства об утверждении типа № 32930/2 «Устройства программного управления «TREI-5B» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ТРЕИ» от 26 декабря 2018 г. № 2018/3 80 приказываю:

• 1. Внести изменения в описание типа на устройства программного управления «TREI-5B», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 31404-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу TREI.421457.001 МП «Устройства программного управления «TREI-5B». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ», и распространить действие документа на устройства программного управления «TREI-5B», находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 32930/2 «Устройства программного управления «TREI-5B», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 31404-08, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

^<—и\ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

ОЯ ДЕЛИЯ О арТЯОИКА! г эн

Сертификат. 00E1036EE32711E88OE9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11,2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «18» июня 2019 г. № 1433

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утверждённой приказом Росстандарта № от .2019 г.)

Устройства программного управления «TREI-5B»

Устройства программного управления «TREI-5B» (далее - УПУ «TREI-5B») предназначены для измерений электрического тока, напряжения, сопротивления, температуры, частоты, периода и длительности, а также для воспроизведения электрического тока и напряжения.

УПУ TREI-5B представляют собой компактные многофункциональные приборы и содержат измерительные каналы следующих видов:

• -  аналогового ввода, осуществляющие преобразование значений тока и напряжения (соответствующих ГОСТ 26.011-80), температуры (с помощью термопреобразователей сопротивлений, соответствующих ГОСТ 6651-2009, ГОСТ 6651-94, ГОСТ 6651-78, и термопар, соответствующих ГОСТ Р 8.585-2001) в эквивалентный цифровой код;

• -  импульсного ввода, осуществляющие преобразование параметров импульсных периодических сигналов в эквивалентный цифровой код;

• -  аналогового вывода, осуществляющие преобразование заданных значений цифрового кода в эквивалентные значения аналоговых сигналов тока и напряжения по ГОСТ 26.011-80.

Измерительные каналы реализованы в виде модулей-мезонинов, либо являются составной частью модулей ввода/вывода. Модули-мезонины являются самостоятельными конструктивными единицами, имеют единый формат и реализуют от одного до четырех измерительных каналов. Все настроечные данные хранятся в ПЗУ модуля-мезонина или модуля ввода/вывода (если измерительный канал конструктивно является составной частью модуля ввода/вывода).

В УПУ TREI-5B реализованы измерительные каналы следующих видов: изолированные, изолированные с мультиплексированием и каналы с общей точкой. Измерительная часть, при этом, всегда изолирована от остальной части схемы УПУ TREI-5B. В изолированных каналах измерительная часть гальванически изолирована от остальной части схемы, а также от других измерительных каналов. Измерительная часть индивидуальна у каждого изолированного канала. Изолированные каналы с мультиплексированием содержат одну измерительную часть для группы каналов, входные цепи измерительных каналов поочередно подключаются к измерительной части, при этом коммутируются одновременно все входные цепи конкретного канала. Поскольку входные цепи соседних каналов никогда не связаны друг с другом, то каналы также являются изолированными друг от друга и от остальной части схемы. Каналы с общей точкой содержат цепи, являющиеся общими для группы каналов. Измерительная часть группы каналов с общей точкой изолирована от остальной части схемы и от других измерительных частей.

УПУ TREI-5B отличаются конструкцией, способом монтажа, функциональными возможностями, и выпускаются в следующих вариантах исполнения в соответствии с таблицей 1.

Таблица 1 - Варианты исполнения УПУ TREI-5B

Сигналы с выходов первичных преобразователей поступают на измерительные входы УПУ «TREI-5B». Далее происходит их преобразование в цифровой код и последующие измерения.

Результаты измерений передаются по цифровому протоколу RS-485 на средства визуализации.

Варианты исполнения УПУ «TREI-5B» определяются договором на поставку.

Фотография общего вида представлена на рисунке 1 для исполнений TREI-5B-02, TREI-5B-04 и на рисунке 2 - для исполнения TREI-5B-05.

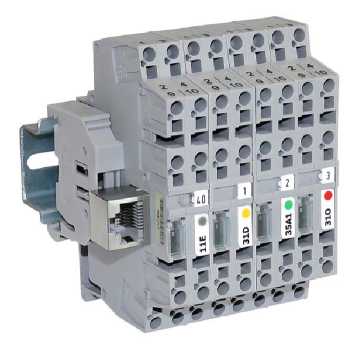

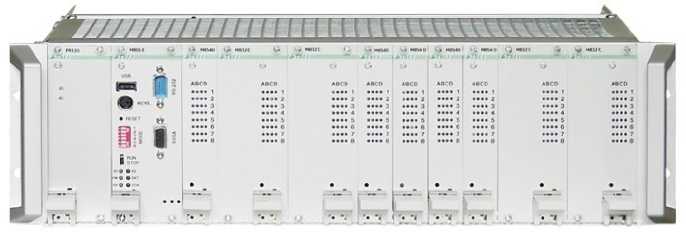

Рисунок 1 - Фотография общего вида для исполнений TREI-5B-02, TREI-5B-04

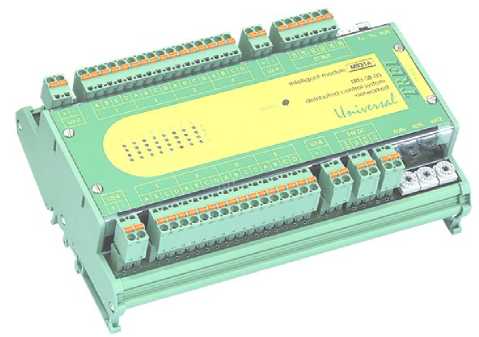

Рисунок 2 - Фотография общего вида для исполнений TREI-5B-05

Идентификационные данные метрологически значимого программного обеспечения (далее - ПО), приведены в таблицах 2 и 3.

Таблица 2 - Идентификационные данные метрологически значимого ПО для TREI-5B-02

Таблица 3 - Идентификационные данные метрологически значимого ПО для TREI-5B-04, TREI-5B-05

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Все варианты исполнений УПУ TREI-5B содержат унифицированную номенклатуру измерительных каналов.

Нормирующее значение для пределов допускаемой приведенной погрешности (основной и дополнительной температурной) определено как больший из пределов измерений, если нулевое значение входного (выходного) сигнала находится на краю или вне диапазона измерений, или как сумма модулей пределов измерений канала, если нулевое значение находится внутри диапазона измерений.

Нормирующим значением для приведённой погрешности других типов каналов является верхний предел измерений.

Состав каналов аналогового ввода тока и напряжения приведен в таблице 4.

Таблица 4 - Состав каналов аналогового ввода тока и напряжения

Продолжение таблицы 4

Диапазон измерений, входное сопротивление, пределы допускаемой основной приведенной погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, измерительных каналов аналогового ввода тока и напряжения представлены в таблице 5.

Таблица 5 - Метрологические характеристики измерительных каналов аналогового ввода тока и напряжения

Продолжение таблицы 5

Состав каналов аналогового ввода сопротивления приведен в таблице 6.

В качестве задатчика тока для возбуждения измеряемого сопротивления в каналах AR используется модуль-мезонин OPC или модуль MSC. В каналах R3 и R4 используется источник тока, аппаратно совмещенный с измерительной частью. В каналах AR и R4 измеряемое сопротивление подключается по четырех проводной схеме, а в каналах R3 - по трёхпроводной схеме с компенсацией сопротивления общего провода.

Таблица 6 - Состав каналов аналогового ввода сопротивления

Диапазон измерений, пределы допускаемой основной приведенной погрешности и пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, измерительных каналов аналогового ввода сопротивления представлены в таблице 7.

Таблица 7 - Метрологические характеристики измерительных каналов аналогового ввода сопротивления

Для каналов аналогового ввода тока, напряжения и сопротивления:

• -  коэффициент ослабления помехи нормального вида не менее 55 дБ.

• -  коэффициент ослабления помехи общего вида частоты питающей сети не менее 100 дБ.

• -  коэффициент ослабления помехи общего вида постоянного тока не менее 100 дБ.

Состав каналов аналогового вывода тока и напряжения приведен в таблице 8.

Активные каналы аналогового вывода тока и напряжения являются источниками сигнала, пассивные каналы аналогового вывода тока регулируют ток во внешней цепи.

Таблица 8 - Состав каналов аналогового вывода тока и напряжения

Диапазон изменений выходного тока, выходное сопротивление, пределы допускаемой основной приведенной погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур каналов аналогового вывода тока и напряжения представлены в таблице 9.

Состав каналов аналогового ввода температуры с помощью термопреобразователей сопротивления приведен в таблице 10.

Нормированные статические характеристики измерительных каналов аналогового ввода температуры с помощью термопреобразователей сопротивления по ГОСТ 6651-2009, ГОСТ 6651-94, ГОСТ 6651-78.

В качестве задатчика тока для термопреобразователя сопротивления в каналах TR используется модуль-мезонин OPC или модуль MSC. В каналах T3 и T4 используется источник тока, аппаратно совмещенный с измерительной частью. В каналах TR и T4 измеряемое сопротивление подключается по четырех проводной схеме, а в каналах T3 - по трёхпроводной схеме с компенсацией сопротивления общего провода.

Таблица 10 - Состав каналов аналогового ввода температуры с помощью термопреобразователей сопротивления

Диапазон измерений, пределы допускаемой основной абсолютной погрешности преобразования сигналов термопреобразователей сопротивления, подключаемых к измерительным каналам по трех и четырех проводной схеме, и пределы допускаемой дополнительной абсолютной погрешности преобразования сигналов термопреобразователей сопротивления, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, приведены в таблице 11.

Таблица 11 - Метрологические характеристики каналов преобразования сигналов термопреобразователей сопротивления, подключаемых к измерительным каналам по трех и четырех проводной схеме

Диапазон измерений, пределы допускаемой основной абсолютной погрешности преобразования сигналов термопреобразователей сопротивления, подключаемых к измерительным каналам с мультиплексированием по трех и четырех проводной схеме, и пределы допускаемой дополнительной абсолютной погрешности преобразования сигналов термопреобразователей сопротивления, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, приведены в таблице 12.

Таблица 12 - Метрологические характеристики каналов преобразования сигналов термопреобразователей сопротивления, подключаемых к измерительным каналам с мультиплексированием по трех и четырех проводной схеме

Состав каналов аналогового ввода температуры с помощью термопар и их диапазон измерений представлен в таблице 13. Реализованы каналы аналогового ввода температуры с помощью термопар следующего вида: изолированные и с мультиплексированием («-M» в обозначении канала).

Таблица 13 - Состав каналов аналогового ввода температуры с помощью термопар

Пределы допускаемой основной абсолютной погрешности преобразования сигналов термопар и пределы допускаемой дополнительной абсолютной погрешности преобразования сигналов термопар, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, для измерительных каналов аналогового ввода температуры с помощью термопар и каналов с мультиплексированием представлены в таблице 14.

Таблица 14 - Метрологические характеристики измерительных каналов аналогового ввода температуры с помощью термопар и каналов с мультиплексированием

• 2 Для учета температуры холодного спая используется один из каналов преобразования сигналов от термопреобразователей сопротивления, пределы допускаемой основной абсолютной погрешности которого приведены в таблице 11. При этом общая погрешность измерительного канала определяется алгебраической суммой этих пределов с пределами погрешности термопары, термопреобразователя сопротивления и с пределами погрешности согласно данной таблицы.

• 3 Для точек, попадающих на границы двух температурных диапазонов с разной допускаемой погрешностью, погрешность принимается для диапазона с большей температурой.

Пределы допускаемой основной абсолютной погрешности преобразования сигналов термопар c учетом погрешности преобразования температуры холодного спая и пределы допускаемой дополнительной абсолютной погрешности преобразования сигналов термопар, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, для измерительных каналов аналогового ввода температуры с помощью термопар и каналов с мультиплексированием представлены в таблице 15.

Таблица 15 - Метрологические характеристики измерительных каналов аналогового ввода температуры с помощью термопар и каналов с мультиплексированием c учетом погрешности преобразования температуры холодного спая

Время установления показаний каналов аналогового ввода тока, напряжения, сопротивления, температуры (ввод сигналов термопар и термопреобразователей сопротивления) без мультиплексирования и время установления заданного значения выходного тока и напряжения любого канала аналогового вывода не более 1 с.

Время установления показаний каналов аналогового ввода тока, напряжения, сопротивления, температуры (ввод сигналов термопар и термопреобразователей сопротивления) с мультиплексированием не более 4 с.

Канал измерения температуры TMI с датчиком, интегрированным в модули вво-да/вывода, предназначен для измерений температуры холодного спая термопар, подключенных непосредственно к модулю ввода/вывода. Состав каналов измерений температуры TMI и диапазон измерений приведен в таблице 16.

Таблица 16 - Состав каналов измерений температуры TMI

Пределы допускаемой абсолютной погрешности в диапазоне рабочих условий +2 °С. Состав и характеристики каналов импульсного ввода представлены в таблице 17.

Таблица 17 - Состав и характеристики каналов импульсного ввода

Диапазоны входных напряжений и номинальный входной ток каналов импульсного ввода представлены в таблице 18.

Таблица 18 - Диапазоны входных напряжений и номинальный входной ток каналов импульсного ввода

Пределы допускаемой основной относительной погрешности 5₀ частоты опорного генератора модулей импульсного ввода ±1-10^-5.

Пределы допускаемой дополнительной относительной погрешности частоты опорного генератора, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, ±3-10^-5.

Нестабильность частоты опорного генератора модулей импульсного ввода за 1 год не более ±5-10^-6.

Среднее квадратическое отклонение частоты опорного генератора модулей импульсного ввода за 100 с не более 1-10 ^-6.

Диапазон измеряемых частот импульсов положительной полярности, номинальное время измерений частоты и пределы допускаемой основной относительной погрешности каналов импульсного ввода приведены в таблице 19.

Таблица 19 - Диапазон измеряемых частот импульсов положительной полярности, номинальное время измерений частоты и пределы допускаемой основной относительной погрешности каналов импульсного ввода

Диапазон измерений периода следования импульсов в режимах D0, D1, D2, D3 (для каналов CI-PI) и диапазон измерений длительности импульсов отрицательной и положительной полярности в режимах P0, P1, P2, P3 (для каналов CI-TI) должен соответствовать требованиям, приведенным в таблице 20.

Диапазон измерений периода следования импульсов и диапазон измерений длительностей импульсов положительной полярности для каналов CI-MI должен соответствовать требованиям, приведенным в таблице 20.

Пределы допускаемой основной относительной погрешности измерений периода следования импульсов (для каналов CI-PI и CI-MI) и длительности импульсов (для каналов CI-TI и CI-MI) при условии, что длительности фронтов импульсов не превышают половины периода внутренней частоты заполнения, должны соответствовать требованиям, приведенным в таблице 20.

Таблица 20 - Диапазон измерений периода следования импульсов и диапазон измерений длительностей импульсов отрицательной и положительной полярности

Пределы допускаемой абсолютной погрешности счёта импульсов для каналов CI-NI, CIDI, CI-MI, CI-UI должны быть ±1 импульс на каждые 100 000 импульсов.

Состав каналов импульсного ввода - измерений частоты вращения вала турбины приведен в таблице 21.

Таблица 21 - Состав каналов импульсного ввода - измерений частоты вращения вала турбины

Основные технические характеристики каналов импульсного ввода CI-RP-24 - измерений частоты вращения вала турбины приведены в таблице 22.

Таблица 22 - Основные технические характеристики каналов импульсного ввода CI-RP-24 -измерений частоты вращения вала турбины

Нормирующие преобразователи серии NCM2 предназначены для преобразования переменного тока и напряжения в унифицированный токовый сигнал 4-20 мА. Основные технические характеристики нормирующих преобразователей серии NCM2 приведены в таблице 23.

Таблица 23 - Основные технические характеристики нормирующих преобразователей серии NCM2

Технические характеристики УПУ «TREI-5B» приведены в таблице 24.

Таблица 24 - Технические характеристики УПУ «TREI-5B»

наносится на информационную табличку на корпусе УПУ «TREI-5B», а так же на титульный лист руководства по эксплуатации и формуляра в левом верхнем углу типографским способом.

Комплектность представлена в таблице 25.

Таблица 25 - Комплектность средства измерений

осуществляется по документу TREI.421457.001 МП «Устройства программного управления TREI-5B. Методика поверки», утверждённому ФБУ «Пензенский ЦСМ» 21.12.2018 г.

Основные средства поверки:

• - прибор для поверки вольтметров В1-12 (рег. № 6013-77);

• - катушка электрического сопротивления Р331 100 Ом (рег. № 1162-58);

• - вольтметр универсальный Щ31 (рег. № 6027-01);

• - мера электрического сопротивления многозначная Р4833 (рег. № 7494-79);

• - вольтметр универсальный В7-54/3 (рег. № 15250-96);

• - частотомер электронно-счетный Ч3-54 (рег. № 5480-76);

• - генератор импульсов Г5-60 (рег. № 5463-76);

• - генератор импульсов Г5-54 (рег. № 4221-74);

• - установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (рег. № 2721-71);

• - прибор для поверки вольтметров переменного тока В1-9 (рег. № 5596-76);

• - трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (рег. № 19457-00);

• - мультиметр цифровой прецизионный FLUKE 8508A (рег. № 25984-14);

• - мера электрического сопротивления постоянного тока многозначная Р3026 (рег. № 8478-91);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых УПУ «TREI-5B» с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ 6651-2009 ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

Акционерное общество «ТРЭИ» (АО «ТРЭИ»)

ИНН 5835112634

Адрес: 440028, г. Пенза, ул. Германа Титова, д. 1

Телефон (факс): (8412) 49-95-39

Е-mail: tr-penza@trei.biz

Web-сайт: www.trei.biz

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197 от 06.07.2015.
