ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры эмиссионные «ПАПУАС-4»
Назначение средства измерений
Спектрометры эмиссионные «ПАПУАС-4» предназначены для формирования и измерения аналитического сигнала, пропорционального интенсивности спектральных линий различных элементов.
Описание средства измерений
В основу работы спектрометра «ПАПУАС-4» (в дальнейшем спектрометр) положен метод эмиссионного спектрального анализа, использующий зависимость интенсивности спектральных линий от содержания элемента в пробе.
Спектрометр состоит из оптического блока со световодом и системой регистрации спектров, штатива с системой возбуждения спектра, а также автоматизированной системы управления на базе IBM-совместимого компьютера.
Проба, химический состав которой надо определить, устанавливается в штатив и выполняет функцию одного из электродов. Между пробой и подставным электродом возбуждается электрический разряд - искра или дуга. Необходимые величина и форма напряжения и тока создаются генераторами дуги и искры, расположенными, также как и столик, на который устанавливается образец, в штативе. В разряде происходит испарение и возбуждение свечения атомов пробы. Излучение разряда фокусируется кварцевой линзой на входное отверстие кварцевого световода , который передает это излучение на входную щель оптического блока. Ширина входной щели 20 мкм. В оптическом блоке излучение раскладывается в спектр при помощи дифракционной решетки (1800 штрихов/мм). Разложенный спектр регистрируется при помощи системы регистрации спектра на базе набора фотодиодных линейных приборов с зарядовой связью (ПЗС). Размер фоточувствительной области ПЗС составляет (30x0,2) мм. Полихроматор построен по схеме Пашен-Рунге, в которой входная щель, вогнутая дифракционная решетка и приемники излучения установлены на круге Роуланда. Диаметр круга Роуланда 330 мм. Обратная линейная дисперсия (1-й порядок спектра) составляет 1,6 нм/мм. Конструктивно спектрометр выполнен в виде настольного прибора.
Спектрометр эмиссионный «ПАПУАС-4» выпускается в 7-ми модификациях, различающихся применяемыми источниками возбуждения спектра («ПАПУАС-4ИР», «ПАПУАС-4ИМ», «ПАПУАС-4ИМР» и «ПАПУАС-4И» - искровой генератор; «ПАПУАС-4ДИР» и «ПАПУАС-4ДИ» - искровой и дуговой генераторы; «ПАПУАС-4ДД» - дуговой генератор, установленный в оптическом блоке) и рабочим спектральным диапазоном, что обусловлено применением 5 (модификации «ПАПУАС-4ИР», «ПАПУАС-4ИМР», «ПАПУАС-4ДИР», «ПАПУАС-4ДД»), либо 4 (модификации«ПАПУАС-4И», «ПАПУАС-4ИМ», «ПАПУАС-4ДИ») фотодиодных ПЗС. В приборе «ПАПУАС-4ДД» вместо штатива используется пистолет-датчик, включающий в себя зажим для подставного электрода, лапку для касания образца (к лапке может быть подсоединен столик), крепление световода и защитное кварцевое стекло.
По защищенности от влияния пыли и воды спектрометр «ПАПУАС-4» соответствует степени защиты IP54CH по ГОСТ 14254-96. Спектрометр не является источником радиопомех. Спектрометр «ПАПУАС-4» ремонтопригоден, восстановление работоспособности осуществляется в системе заводского обслуживания. По способу защиты человека от поражения электрическим током спектрометр соответствует классу I по ГОСТ 12.2.007.0-75.

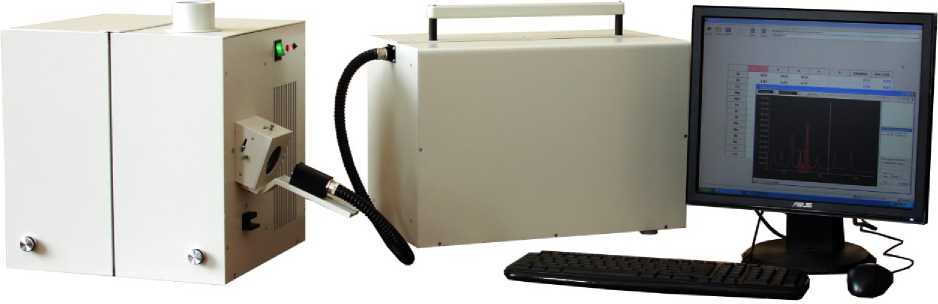

Внешний вид спектрометра приведен на рисунке 1.
Рисунок 1 - Внешний вид спектрометра эмиссионного «ПАПУАС-4»
Программное обеспечениеУправление процессом измерения и обработки выходной информации осуществляется от IBM-совместимого компьютера с помощью специального программного обеспечения SP, входящего в комплект поставки спектрометра. Программным образом осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация его параметров, управление его работой, обработка выходной информации, печать и запоминание результатов анализа.
Идентификационные данные программного обеспечения SP приведены в таблице 2.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
SP |
Sp.exe |
1.61 |
b3e5ee30cdee347d67f30 f879ab16893 |
MD5 |
|
F3FFE3E3 |
SFV |
Нормирование метрологических характеристик спектрометра «ПАПУАС-4» проведено с учетом того, что программное обеспечение SP является неотъемлемой частью спектрометров. На этапе производства и ввода в эксплуатацию выполняется настройка спектральных характеристик прибора и программного обеспечения, после которого корпус оптического блока пломбируется, и последующие изменения спектральных характеристик, способные привести к искажениям метрологически значимой части ПО СИ и результатов измерений, становятся невозможными. Уровень защиты «С» по МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа».
Метрологические и технические характеристики
Таблица 2
|
Рабочий спектральный диапазон, нм - «ПАПУАС-4ИР», «ПАПУАС-4ДИР», «ПАПУАС-4ДД», «ПАПУАС-4ИМР» |
210 - 410 |
|
- «ПАПУАС-4И», «ПАПУАС-4ДИ», «ПАПУАС-4ИМ» |
210 - 350 |
|
Спектральное разрешение на длине волны 324,7 нм, нм, не более |
0,09 |
|
Фотоприемники
|
5 фотодиодных ПЗС 4 фотодиодных ПЗС |
|
Дрейф положения спектральных линий, нм, не более |
0,09 |
Продолжение таблицы 2
|
Пределы детектирования легирующих и примесных элементов (по критерию 3о), %, не более при анализе алюминия
|
0,050 0,070 |
|
при анализе меди - цинка, олова, свинца, железа, никеля |
0,10 |
|
при анализе цинка - алюминия, меди, свинца, олова |
0,050 |
|
при анализе углеродистых сталей
|
0,050 0,10 |
|
при анализе свинца - меди, олова, сурьмы, серебра |
0,050 |
|
Предел допускаемого относительного СКО выходного сигнала спектрометра в режиме измерения относительных интенсивностей, %, не более |
9,0* |
|
Минимальное время накопления спектра, с |
0,1 |
|
Система возбуждения спектра: дуга, - стабилизированного постоянного тока искра, - высоковольтная высокочастотная |
(5-8) А (5-10) кВ; (200-400) Гц |
|
Время измерения, с дуга искра |
от 3 до 20 от 30 до 120 |
|
Сменные электроды |
Угольные ЕС-12 или аналогичные |
|
Характеристики компьютера (IBM - совместимый ПК, MS Windows XP или выше): процессор, не ниже винчестер, не менее оперативная память, не менее обязательно наличие: |
Intel Celeron 1.7 или AMD Duron 1200 40 Гб 256 Мб CD-ROM, 2 х USB |
|
Габаритные размеры, мм, не более: для модификаций «ПАПУАС-4И», «ПАПУАС-4ДИ», «ПАПУАС-4ИР», «ПАПУАС-4ДИР», «ПАПУАС-ДД» (в модификации «ПАПУАС-4ДД», дуговой генератор устанавливается в оптическом блоке):
для модификаций «ПАПУАС-4ИМ», «ПАПУАС-4ИМР» (оптический блок и штатив с искровым генератором расположены в одном корпусе) |
590x260x390 520x360x410 500х390х200 |
|
Масса, кг, не более, | |
|
для модификаций «ПАПУАС-4И», «ПАПУАС-4ДИ», «ПАПУАС-4ИР», «ПАПУАС-4ДИР», «ПАПУАС-4ДД» - оптический блок |
15 |
|
- штатив |
21 |
|
для модификаций «ПАПУАС-4ИМ», «ПАПУАС-4ИМР»: |
14 |
* - при анализе содержания меди (на линии Cu 324,754 нм / линия сравнения Al 308,215 нм) в
алюминиевом сплаве типа Д16
Продолжение таблицы 2
|
Потребляемая мощность (без ПК), Вт, не более, |
100 |
|
при горении дуги или искры, Вт, не более, |
400 |
|
Электрическое питание |
(220±22зз) В (50+2) Гц |
|
Время установления рабочего режима, мин, не более, |
20 |
|
Средний срок службы, лет |
7 |
|
Условия эксплуатации: | |
|
Диапазон температуры, °C |
10 + 35 |
|
Диапазон атмосферного давления, кПа |
84,0 + 106,7 |
|
Диапазон относительной влажности, % при t = 25 °C |
20 + 80 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус спектрометра в виде наклейки.
Комплектность средства измеренийТаблица 3
|
Наименование |
Кол- во |
Примечание |
|
Штатив с системой возбуждения спектра:
|
1 |
Модификация по заявке потребителя |
|
Оптический блок со световодом и системой регистрации спектра (В модификации «ПАПУАС-4ДД» дуговой генератор устанавливается в оптическом блоке, а в модификациях ПАПУАС-4ИМ и ПАПУАС-4ИМР оптический блок и штатив с искровым генератором расположены в одном корпусе). |
Модификация по заявке потребителя | |
|
Персональный компьютер (системный блок персонального компьютера, монитор, клавиатура, мышь) |
1 | |
|
Программное обеспечение SP |
1 | |
|
Кабель для подключения к компьютеру |
1 | |
|
Станок для заточки электродов |
1 | |
|
Комплект ЗИП |
1 | |
|
Контрольный образец для профилирования алюминия марки Д16 по ГОСТ 21488-97 |
1 | |
|
Паспорт ПС 4434-003-86712431-2011 |
1 | |
|
Методика поверки МП-242-1153-2011 |
1 | |
|
Руководство по эксплуатации СПП.001.00.000.11 РЭ |
1 |
Методика измерений приведена в документах «Спектрометр эмиссионный "ПАПУАС-4".
Паспорт» ПС 4434-003-86712431-2011; «Спектрометр эмиссионный "ПАПУАС-4". Руководство по эксплуатации» СПП.001.00.000.11 РЭ.
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным «ПАПУАС-4»1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. Технические условия ТУ 4434-005-86712431-2011.
