Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2020 г. № 2229

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики ультразвуковые ALTOSONIC V (мод. ALTOSONIC VM)

Счетчики ультразвуковые ALTOSONIC V (мод. ALTOSONIC VM), далее - счётчики, предназначены для измерений объема и массы различного вида жидкостей в напорных трубопроводах.

Принцип работы счётчика основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в жидкости по направлению и против направления движения жидкости пропорциональна скорости (расходу) потока жидкости в трубопроводе.

Счетчик ALTOSONIC V используется для измерений объема, счетчик ALTOSONIC VM - для измерений массы.

Счетчики работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.

В состав счетчика входят:

• - первичный преобразователь UFS 500 F-EEx;

• - промежуточный преобразователь UFC 500 F-EEx или преобразователь сигналов UFC 5, помещенные в защитную коробку;

• - индустриальный компьютер UPC 500 Р (или компьютерная стойка);

• - программное обеспечение KROHNE;

• - блок ввода/вывода;

• - индивидуальные прямолинейные участки трубопровода на входе и выходе первичного преобразователя.

Счетчики могут использоваться совместно с преобразователями температуры и давления, плотномером, компьютером, предназначенным для хранения архивных данных о физических параметрах измеряемой среды и диагностических сообщений о работе счетчика, формирования и распечатки журнала тревог и протоколов, анализатором содержания воды, сумматором (при работе нескольких счетчиков).

Конструктивно счетчик выполнен в виде отдельных составных частей.

Первичный преобразователь состоит из присоединительных фланцев, входного конфузора, цилиндрического измерительного участка с десятью ультразвуковыми датчиками, образующими пять акустических каналов, и выходного диффузора, а также входного и выходного прямолинейных участков.

Индивидуальные прямолинейные участки трубопровода на входе и выходе (при измерении    реверсивного потока)    первичного преобразователя снабжаются

струевыпрямителями. При установке преобразователей температуры и давления на выходном участке он снабжается соответствующими присоединительными штуцерами.

При движении жидкости через первичный преобразователь измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах. По результатам измерений в компьютере определяются значения скоростей в каждом из пяти акустических каналов и средняя скорость потока измеряемой среды через поперечное сечение первичного преобразователя. По средней скорости потока компьютер вычисляет расход и объем измеряемой среды.

При измерении массы счетчик преобразует электрические сигналы от плотномера, преобразователей температуры и давления в цифровой код. Преобразование сигналов

производится в блоке ввода/вывода, который может быть выполнен как в одном блоке с компьютером, так и отдельно. По измеренным значениям плотности, температур, давлений и объема компьютер вычисляет значение массы.

Измеренные и вычисленные значения могут преобразовываться в токовый (4-20 мА) и частотно-импульсный сигналы, а также передаваться по RS485 (RS232) и выводится на показывающее устройство (дисплей) компьютера.

На показывающем устройстве (дисплее) компьютера индуцируется следующая информация:

- значения объема и объёмного расхода в прямом и обратном направлении потока;

- значения температуры и давления жидкости;

- значения массы и массового расхода (только ALTOSONIC VM);

- значение объема нефти и нефтепродуктов, приведенного к стандартным условиям (температура t = 20 °С или 15 °С, давление Ризб = 0 МПа или Рабс = 0,101325 МПа);

- профиль измеряемого потока в графической форме в реальном масштабе времени;

- значения скоростей прохождения ультразвуковых импульсов в акустических каналах первичного преобразователя;

- интенсивность закрутки потока (свёрла);

- диагностические сообщения о работе счетчика.

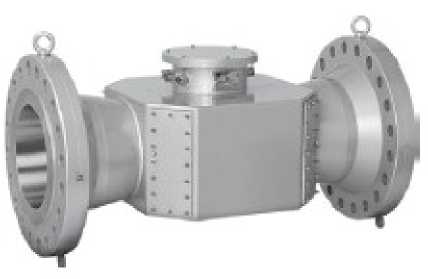

Фотографии внешнего вида счетчиков

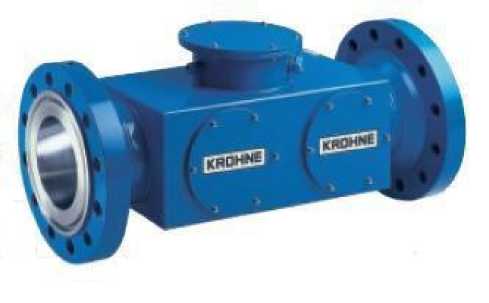

Рисунок 1. Первичный преобразователь UFS

500 F-EEx

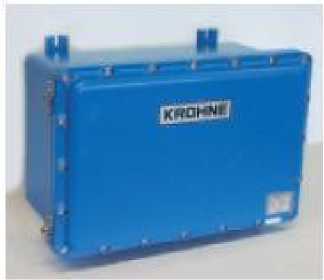

Рисунок 2. Промежуточный преобразователь UFC 500 F-EEx или UFC 5 в защитной коробке

Рисунок 3.

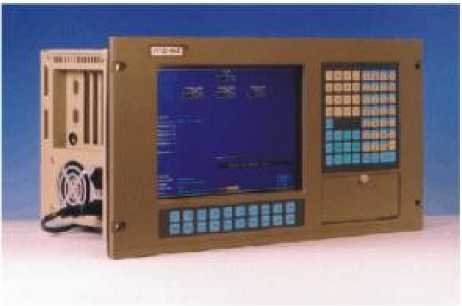

Индустриальный компьютер UPC 500 P

Места нанесения поверительных клейм (наклеек и пломб)

Программное обеспечения (далее - ПО) счетчиков установлено в индустриальном компьютере счетчика и предназначено для обработки измерительной информации, поступающей от первичного и промежуточного преобразователя счетчика, преобразователей плотности, температуры и давления, вычислений объемного/массового расхода, объема, массы, а также объемного расхода и объема при стандартных условиях и других параметров потока жидкости, индикации на показывающем устройстве счетчика результатов измерений и вычислений, настройки параметров работы и проведения контроля работы счетчика, формирования выходных сигналов, передачи результатов измерений и вычислений по RS485 (RS232) по протоколу Modbus.

Для защиты от несанкционированного доступа к параметрам настройки может применяться пароль. Для программного обеспечения и данных, влияющих на метрологические характеристики счетчика, рассчитывается контрольная сумма, которая отображается на показывающем устройстве счетчика.

Идентификация ПО счетчика проводится с помощью номера версии ПО, отображаемого на его показывающем устройстве.

Таблица 1 Идентификационные данные ПО счетчика

Защита метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и измеренных данных.

Метрологические и технические характеристики счетчиков приведены в таблицах 2 - 3.

Таблица 2

Таблица 3

Продолжение таблицы 3

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4

осуществляется по документу МП 18656-04 «ГСИ. Счетчики ультразвуковые ALTOSONIC V (мод. ALTOSONIC VM). Методика поверки» с изменением №2, утвержденному ФГУП «ВНИИМС» 19 февраля 2020 г.

Основные средства поверки:

• - установки для поверки счетчиков жидкости. Диапазон расходов от 14 до 18000 м³/ч, относительная погрешность не более ±(0,05 ... 0,08) %.

• - генератор импульсов АКИП-3300 (рег. № 68025-17). Диапазон частот до 5000 Гц, относительная погрешность не более ±0,005 %.

• - калибратор токовой петли Fluke 715 (рег.№ 29194-05). Диапазон воспроизведение силы постоянного тока от 0 до 24 мА, Допускаемая погрешность не более ±0,00015*I + 2 е.м.р.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

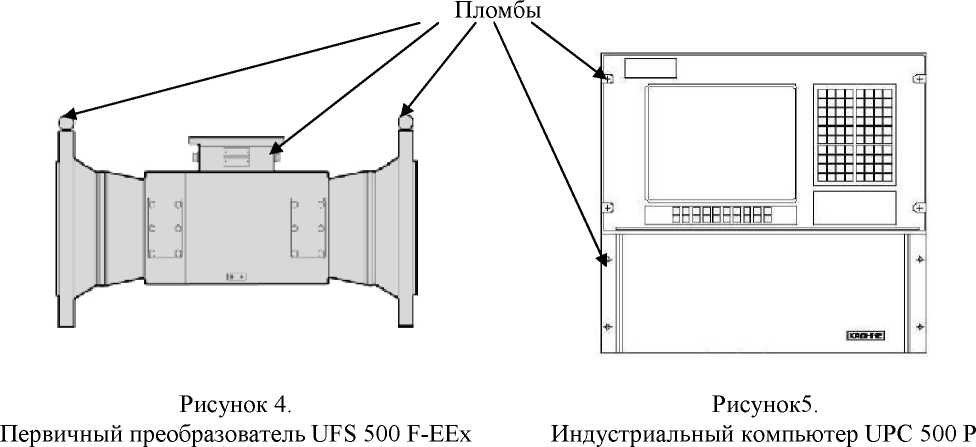

Знак поверки наносится на пломбы в соответствии с рисунком 4 и 5, на свидетельство о поверке и (или) в паспорт.

приведены в эксплуатационном документе.

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

МОЗМ МР № 117-1 Измерительные системы для жидкостей кроме воды Техническая документация фирмы «KROHNE ALTOMETER», Нидерланды

Фирма «KROHNE ALTOMETER», Нидерланды

Адрес: Kerkeplaat 12, 3313 LC Dordrecht Postbus 110, 3300 AC Dordrecht The Netherlands.

Факс: 31(0)786306390

Телефон: 31(0)786306300

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
