№1949 от 22.08.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 109571
О переоформлении свидетельства об утверждении типа средства измерений № 54576 "Рейки гидрометеорологические РГМ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1949 от 22.08.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ22 августа 2019 г. № 1949
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 54576 «Рейки гидрометеорологические РГМ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Метеоприбор» от 4 июля 2019 г. № 391 и № 392 приказываю:
-
1. Внести изменения в описание типа на рейки гидрометеорологические РГМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56892-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МЕКР.401251.001 МП с Изменением № 1 «ГСИ. Рейки гидрометеорологические РГМ. Методика поверки», утвержденному ФБУ «Омский ЦСМ», и распространить действие документа на рейки гидрометеорологические РГМ, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 54576 «Рейки гидрометеорологические РГМ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56892-14, в связи с заменой документа на поверку.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
С.С. Голубев
Заместитель Руководителя
Г Ч
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и _______ _____ метрологии.
CBt ДИ1ИЯ О СНДИФИКАН Д
Сертификат: OOE1O36EE32711E88OE9EO071BFC5DO276
Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08,11.2019
\>Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2019 г. № 1949
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рейки гидрометеорологические РГМ
Назначение средства измеренийРейки гидрометеорологические РГМ (далее - рейки) предназначены для измерений высоты снежного покрова, толщины льда и уровня воды при проведении гидрометеорологических работ.
Описание средства измеренийПринцип действия реек основан на измерении высоты снежного покрова, толщины льда и уровня воды при помощи измерительных шкал, нанесенных на рейки.
Рейки выпускаются в модификациях, представленных в таблице 1.
Таблица 1
|
Модификация |
Назначение |
|
РГМ-Метеоприбор-М- 103-I РГМ-Метеоприбор-М-103 -II |
Для стационарного измерения высоты снежного покрова |
|
РГМ-Метеоприбор-М- 104-I РГМ-Метеоприбор-М- 104-II РГМ-Метеоприбор-М-46-I РГМ-Метеоприбор-М-46-II |
Для измерения высоты снежного покрова при производстве снегомерных съемок (переносная) |
|
РГМ-Метеоприбор-ГР-7-I РГМ-Метеоприбор-ГР-7-II |
Для измерения толщины льда и уровня воды в отверстии (лунке), просверленном ледовым буром. |
|
РГМ-Метеоприбор-ГР-23-01 РГМ-Метеоприбор-ГР-23-02 |
Для измерения уровня воды в водоемах и водотоках на свайных водомерных постах при высоте волн до 0,4 м |
|
РГМ-Метеоприбор-ГР-23 -01М РГМ-Метеоприбор-ГР-23-02М | |
|
РГМ-Метеоприбор-ГР-31 |
Для измерения толщины ледяного покрова в водоемах, имеющих глубину воды подо льдом не менее 0,3 м, а также для измерения высоты снежного покрова |
|
РГМ-Метеоприбор-ГР-45 |
Для измерения максимального уровня воды на водотоках за период времени между сроками наблюдений |
|
РГМ-Метеоприбор-ГР-56-01 РГМ-Метеоприбор-ГР-56-02 |
Для установки гидрологических приборов (гидрометрических вертушек, пробоотборников и т.д.) при проведении гидрометрических работ |
|
РГМ-Метеоприбор-ГР-104 |
Для измерения уровня воды на свайном водомерном посту |
|
РГМ-Метеоприбор -ГМ-3 -280 РГМ-Метеоприбор-ГМ-3-400 РГМ-Метеоприбор-ГМ-3-600 РГМ-Метеоприбор-ГМ-3-800 РГМ-Метеоприбор-ГМ-3-1000 РГМ-Метеоприбор-ГМ-3 -1200 |
Для изучения уровневого режима воды прибрежной зоны океанов, морей, морских устьев рек, водохранилищ, водоемов. |
|
РГМ-Метеоприбор-М220 |
Для измерения уровня воды на водомерном посту |
|
РГМ-Метеоприбор-МЭ-100 РГМ-Метеоприбор-МЭ-200 РГМ-Метеоприбор-МЭ-300 РГМ-Метеоприбор-МЭ-400 |
Для измерения уровня воды в прибрежной зоне морей и океанов, в морских устьях рек, на реках, озерах и водохранилищах. |
Рейки являются однофункциональными неремонтируемыми изделиями. Общий вид реек представлен на рисунке 1.
-
1) РГМ-Метеоприбор-М-103;
-
2) РГМ-Метеоприбор-М-104;
-
3) РГМ-Метеоприбор-М-46;
-
4) РГМ-Метеоприбор-ГР-7;
-
5) РГМ-Метеоприбор-ГР-23;
-
6) РГМ-Метеоприбор-ГР-23-01М; РГМ-Метеоприбор-ГР-23-02М
-
7) РГМ-Метеоприбор-ГР-31;
-
8) РГМ-Метеоприбор-ГР-45;
-
9) РГМ-Метеоприбор-ГР-56;
-
10) РГМ-Метеоприбор-ГР-104;
-
11) РГМ-Метеоприбор-ГМ-3;
-
12) РГМ-Метеоприбор-М220;
-
13) РГМ-Метеоприбор-МЭ

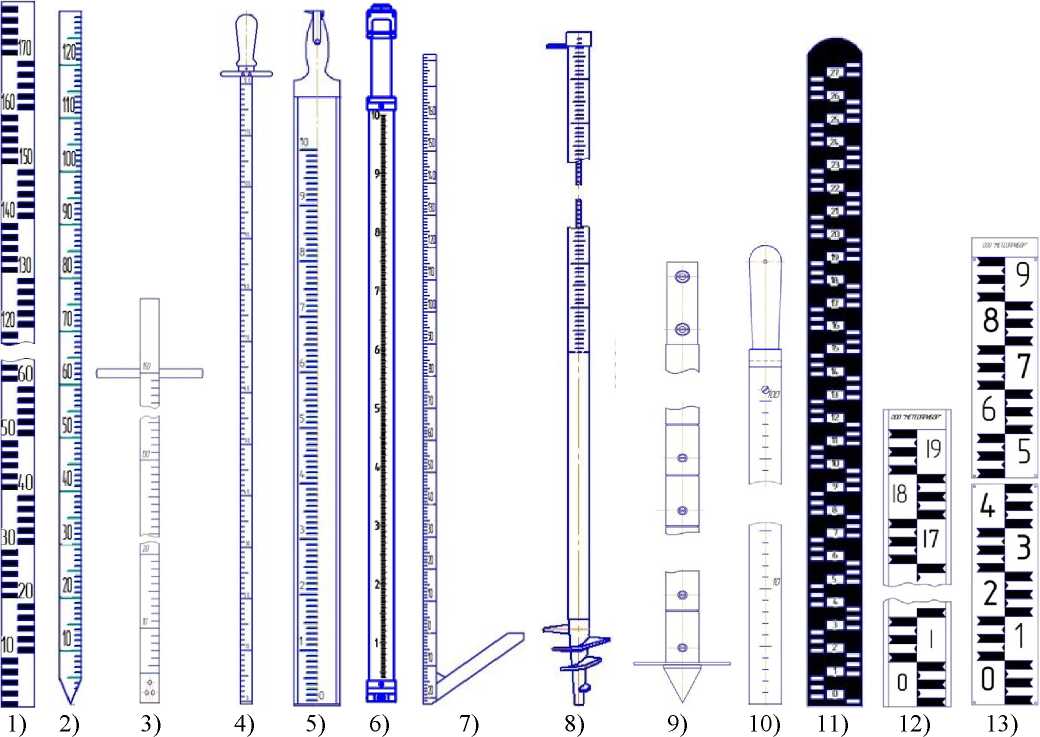

Рисунок 1 - Общий вид реек
Пломбирование реек не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 2 - Диапазон измерений и цена деления шкалы
|
Модификация |
Диапазон измерений, см |
Цена деления шкалы, см |
|
РГМ-Метеоприбор-М- 103-I |
от 0 до 180 |
1,0 |
|
РГМ-Метеоприбор-М-103 -II |
от 0 до 130 |
1,0 |
|
РГМ-Метеоприбор-М- 104-I |
от 0 до 180 |
1,0 |
|
РГМ-Метеоприбор-М- 104-II |
от 0 до 130 |
1,0 |
|
РГМ-Метеоприбор-М-46-I |
от 0 до 150 |
1,0 |
|
РГМ-Метеоприбор-М-46-II |
от 0 до 250 |
1,0 |
|
РГМ-Метеоприбор-ГР-7-I |
от 0 до 120 |
1,0 |
|
РГМ-Метеоприбор-ГР-7-II |
от 0 до 180 |
1,0 |
|
РГМ-Метеоприбор-ГР-23-01 |
от 0 до 100 |
1,0 |
|
РГМ-Метеоприбор-ГР-23-02 |
от 0 до 100 |
0,1 |
|
РГМ-Метеоприбор-ГР-23 -01М |
от 4 до 100 |
1,0 |
|
РГМ-Метеоприбор-ГР-23-02М |
от 4 до 100 |
0,2 |
|
РГМ-Метеоприбор-ГР-31 |
от 0 до 180 |
1,0 |
|
РГМ-Метеоприбор-ГР-45 |
от 0 до 150 |
1,0 |
|
РГМ-Метеоприбор-ГР-56-01 |
от 0 до 300 |
5,0 |
|
РГМ-Метеоприбор-ГР-56-02 |
от 0 до 400 |
5,0 |
|
РГМ-Метеоприбор-ГР-104 |
от 0 до 100 |
1,0 |
|
РГМ-Метеоприбор -ГМ-3 -280 |
от 0 до 280 |
2,0 |
|
РГМ-Метеоприбор-ГМ-3-400 |
от 0 до 400 |
2,0 |
|
РГМ-Метеоприбор-ГМ-3-600 |
от 0 до 600 |
2,0 |
|
РГМ-Метеоприбор-ГМ-3-800 |
от 0 до 800 |
2,0 |
|
РГМ-Метеоприбор-ГМ-3 -1000 |
от 0 до 1000 |
2,0 |
|
РГМ-Метеоприбор-ГМ-3 -1200 |
от 0 до 1200 |
2,0 |
|
РГМ-Метеоприбор-М220 |
от 0 до 220 |
2,0 |
|
РГМ-Метеоприбор-МЭ-100 |
от 0 до 100 |
2,0 |
|
РГМ-Метеоприбор-МЭ-200 |
от 0 до 200 |
2,0 |
|
РГМ-Метеоприбор-МЭ-300 |
от 0 до 300 |
2,0 |
|
РГМ-Метеоприбор-МЭ-400 |
от 0 до 400 |
2,0 |
Таблица 3 - Пределы допускаемой абсолютной погрешности
|
Модификация |
Пределы допускаемой абсолютной погрешности, мм | ||
|
для общей длины шкалы |
для интервала между любыми двумя несоседними делениями в пределах любых десяти делений |
для интервала между любыми двумя соседними делениями | |
|
РГМ-Метеоприбор-М- 103-I |
±3,0 |
±1,5 |
±1,0 |
|
РГМ-Метеоприбор-М-103 -II |
±2,0 |
±1,5 |
±1,0 |
|
РГМ-Метеоприбор-М- 104-I |
±3,0 |
±1,5 |
±1,0 |
|
РГМ-Метеоприбор-М- 104-II |
±2,0 |
±1,5 |
±1,0 |
|
РГМ-Метеоприбор-М-46-I |
±2,0 |
±1,5 |
±1,0 |
|
РГМ-Метеоприбор-М-46-II |
±3,0 |
±1,5 |
±1,0 |
|
РГМ-Метеоприбор-ГР-7-I |
±2,0 |
±2,0 |
±0,5 |
|
РГМ-Метеоприбор-ГР-7-II |
±3,0 |
±2,0 |
±0,5 |
|
РГМ-Метеоприбор-ГР-23-01 |
±4,0 |
±2,0 |
±1,0 |
|
РГМ-Метеоприбор-ГР-23-02 |
±1,5 |
±1,0 |
±0,5 |
Продолжение таблицы 3
|
Модификация |
Пределы допускаемой абсолютной погрешности, мм | ||
|
для общей длины шкалы |
для интервала между любыми двумя несоседними делениями в пределах любых десяти делений |
для интервала между любыми двумя соседними делениями | |
|
РГМ-Метеоприбор-ГР-23 -01М |
±2,0 |
±1,0 |
±0,5 |
|
РГМ-Метеоприбор-ГР-23-02М |
±1,0 |
±0,5 |
±0,5 |
|
РГМ-Метеоприбор-ГР-31 |
±3,0 |
±2,0 |
±1,0 |
|
РГМ-Метеоприбор-ГР-45 |
±3,0 |
±2,0 |
±1,0 |
|
РГМ-Метеоприбор-ГР-56-01 |
±2,5 |
±2,0 |
±2,0 |
|
РГМ-Метеоприбор-ГР-56-02 |
±3,0 |
±2,0 |
±2,0 |
|
РГМ-Метеоприбор-ГР-104 |
±2,0 |
±1,0 |
±0,5 |
|
РГМ-Метеоприбор -ГМ-3 -280 |
±2,0 |
±1,0 |
±1,0 |
|
РГМ-Метеоприбор-ГМ-3-400 |
±4,0 |
±1,0 |
±1,0 |
|
РГМ-Метеоприбор-ГМ-3-600 |
±6,0 |
±1,0 |
±1,0 |
|
РГМ-Метеоприбор-ГМ-3-800 |
±8,0 |
±1,0 |
±1,0 |
|
РГМ-Метеоприбор-ГМ-3 -1000 |
±10,0 |
±1,0 |
±1,0 |
|
РГМ-Метеоприбор-ГМ-3 -1200 |
±12,0 |
±1,0 |
±1,0 |
|
РГМ-Метеоприбор-М220 |
±3,0 |
±1,0 |
±1,0 |
|
РГМ-Метеоприбор-МЭ-100 |
±2,0 |
±1,0 |
±1,0 |
|
РГМ-Метеоприбор-МЭ-200 |
±2,5 |
±1,0 |
±1,0 |
|
РГМ-Метеоприбор-МЭ-300 |
±3,0 |
±1,0 |
±1,0 |
|
РГМ-Метеоприбор-МЭ-400 |
±4,0 |
±1,0 |
±1,0 |
Таблица 4 - Габаритные размеры и масса
|
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||||
|
длина |
ширина |
толщина |
наружный диаметр |
длина звена |
диаметр поддона | ||
|
РГМ-Метеоприбор-М- 103-I |
1800 |
60 |
25 |
1,7 | |||
|
РГМ-Метеоприбор-М-103 -II |
1300 |
60 |
25 |
1,4 | |||
|
РГМ-Метеоприбор-М- 104-I |
1800 |
40 |
25 |
1,0 | |||
|
РГМ-Метеоприбор-М- 104-II |
1300 |
40 |
25 |
0,8 | |||
|
РГМ-Метеоприбор-М-46-I |
1600 |
24 |
20 |
2,0 | |||
|
РГМ-Метеоприбор-М-46-II |
2600 |
24 |
20 |
3,0 | |||
|
РГМ-Метеоприбор-ГР-7-I |
1340 |
90 |
20 |
0,8 | |||
|
РГМ-Метеоприбор-ГР-7-II |
1940 |
90 |
20 |
1,6 | |||
|
РГМ-Метеоприбор-ГР-23-01 |
1250 |
80 |
36 |
1,1 | |||
|
РГМ-Метеоприбор-ГР-23-02 |
1250 |
80 |
36 |
1,1 | |||
|
РГМ-Метеоприбор-ГР-23 -01М |
1190 |
47 |
47 |
1,0 | |||
|
РГМ-Метеоприбор-ГР-23-02М |
1190 |
47 |
47 |
1,0 | |||
|
РГМ-Метеоприбор-ГР-31 |
2000 |
380 |
25 |
2,5 | |||
|
РГМ-Метеоприбор-ГР-45 |
2300 |
- |
- |
165 |
18,0 | ||
|
РГМ-Метеоприбор-ГР-56-01 |
- |
- |
- |
28 |
1500 |
80 и 160 |
7,2 |
|
РГМ-Метеоприбор-ГР-56-02 |
28 |
1000 |
80 и 160 |
10,2 | |||
|
РГМ-Метеоприбор-ГР-104 |
1135 |
- |
- |
28 |
- |
- |
0,7 |
Продолжение таблицы 4
|
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||||
|
длина |
ширина |
толщина |
наружный диаметр |
длина звена |
диаметр поддона | ||
|
РГМ-Метеоприбор -ГМ-3 -280 |
2900 |
240 |
80 |
56,6 | |||
|
РГМ-Метеоприбор-ГМ-3-400 |
4100 |
240 |
80 |
89,8 | |||
|
РГМ-Метеоприбор-ГМ-3-600 |
6100 |
240 |
80 |
135,2 | |||
|
РГМ-Метеоприбор-ГМ-3-800 |
8100 |
240 |
80 |
180,6 | |||
|
РГМ-Метеоприбор-ГМ-3 -1000 |
10100 |
240 |
80 |
226,0 | |||
|
РГМ-Метеоприбор-ГМ-3 -1200 |
12100 |
240 |
80 |
271,4 | |||
|
РГМ-Метеоприбор-М220 |
2200 |
127 |
25 |
3,5 | |||
|
РГМ-Метеоприбор-МЭ-100 |
1000 |
120 |
1,5 |
1,6 | |||
|
РГМ-Метеоприбор-МЭ-200 |
2000 |
120 |
1,5 |
3,2 | |||
|
РГМ-Метеоприбор-МЭ-300 |
3000 |
120 |
1,5 |
4,8 | |||
|
РГМ-Метеоприбор-МЭ-400 |
4000 |
120 |
15 |
6,4 | |||
Таблица 5 - Материалы
|
Модификация |
Материал |
|
РГМ-Метеоприбор-М- 103-I |
Пиломатериалы хвойных пород по ГОСТ 8486-86 (лиственных пород по ГОСТ 2695-83) |
|
РГМ-Метеоприбор-М-103 -II | |
|
РГМ-Метеоприбор-М- 104-I | |
|
РГМ-Метеоприбор-М- 104-II | |
|
РГМ-Метеоприбор-ГР-31 | |
|
РГМ-Метеоприбор-М220 | |
|
РГМ-Метеоприбор-М-46-I |
Профиль из алюминиевых сплавов Д16-Т по ГОСТ 8617-81 |
|
РГМ-Метеоприбор-М-46-II | |
|
РГМ-Метеоприбор-ГР-7-I |
Углеродистая сталь Ст3пс по ГОСТ 14637-89 |
|
РГМ-Метеоприбор-ГР-7-II | |
|
РГМ-Метеоприбор-ГР-23-01 |
Стекло органическое листовое ТОСП 4 по ГОСТ 17622-72 |
|
РГМ-Метеоприбор-ГР-23-02 | |
|
РГМ-Метеоприбор-ГР-23 -01М |
Труба ПММА Plexiglas XT 040x2 |
|
РГМ-Метеоприбор-ГР-23-02М | |
|
РГМ-Метеоприбор-ГР-45 |
Труба стальная по ГОСТ 8732-78 |
|
РГМ-Метеоприбор-ГР-56-01 | |
|
РГМ-Метеоприбор-ГР-56-02 | |
|
РГМ-Метеоприбор-ГР-104 |
Труба из алюминиевых сплавов по ГОСТ 18482-79 |
|
РГМ-Метеоприбор -ГМ-3 -280 |
Швеллер стальной по ГОСТ 8240-97 |
|
РГМ-Метеоприбор-ГМ-3-400 | |
|
РГМ-Метеоприбор-ГМ-3-600 | |
|
РГМ-Метеоприбор-ГМ-3-800 | |
|
РГМ-Метеоприбор-ГМ-3 -1000 | |
|
РГМ-Метеоприбор-ГМ-3 -1200 | |
|
РГМ-Метеоприбор-МЭ-100 |
Прокат тонколистовой Лист Б-ПН-0 (1,3:2) ГОСТ 19904-90 |
|
РГМ-Метеоприбор-МЭ-200 | |
|
РГМ-Метеоприбор-МЭ-300 | |
|
РГМ-Метеоприбор-МЭ-400 |
Таблица 6 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -60 до +40 |
|
- относительная влажность окружающего воздуха при температуре +40 °С, % |
до 100 |
|
Средний срок службы, лет |
5 |
наносится у верхнего торца рейки на свободном от шкалы месте методом металлографии и типографским способом на титульные листы паспорта и руководства по эксплуатации.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Рейка гидрометеорологическая |
РГМ |
1 шт. |
|
Паспорт |
МЕКР.401251.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
МЕКР.401251.001 РЭ |
по заявке потребителя |
|
Методика поверки |
МЕКР.401251.001 МП |
1 экз. |
осуществляется по документу МЕКР.401251.001 МП «ГСИ. Рейки гидрометеорологические РГМ. Методика поверки», утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» 13.01.2014 г. с Изменением №1, утвержденному ФБУ «Омский ЦСМ» 14.06.2019 г.
Основные средства поверки:
-
- штангенциркуль ШЦ-П-250-0,1 ГОСТ 166-89: диапазон измерений от 0 до 250 мм, цена деления нониуса 0,1 мм;
-
- линейка - 1000 ГОСТ 427-75: диапазон измерений от 0 до 1000 мм, цена деления 1 мм;
-
- рулетка измерительная металлическая Р3У3К ГОСТ 7502-98: диапазон измерений от 0 до 3 м, 3 класс точности, цена деления 1 мм;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик реек с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к рейкам гидрометеорологические РГМГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта №2840 от 29.12.2018 г.
МЕКР.401251.001 ТУ Рейки гидрометеорологические РГМ. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Метеоприбор» (ООО «Метеоприбор»)
ИНН 5501093012
Адрес: 644008, г. Омск, ул. Горная, 16
Телефон: +7 (3812) 90-09-32
Web-сайт: http://omskmeteo.com
E-mail: info@omskmeteo.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа рег. №RA.RU.311670 от 01.07.2016 г.
