Приложение № 5 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «23» апреля 2021 г. № 575

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов N5173B, N5183B

Назначение средства измерений

Генераторы сигналов N5173B, N5183B (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 40 ГГц.

Описание средства измерений

Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. Генераторы позволяют осуществлять: непрерывное формирование сигналов; формирование сигналов с амплитудной, импульсной, частотной и фазовой модуляциями.

Конструктивно генераторы выполнены в виде моноблоков, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, установки частоты и амплитуды, а также сообщения об ошибках.

Функциональные возможности генераторов определяются составом опций, входящих в комплект генераторов. Состав опций, их функциональные возможности и наличие в составе генераторов приведены в таблице 1.

Таблица 1

Название опции

Описание опции

513

Диапазон частот от 9 кГц до 13 ГГ ц

520

Диапазон частот от 9 кГц до 20 ГГ ц

532

Диапазон частот от 250 кГц до 31,8 ГГц

540

Диапазон частот от 250 кГц до 40 ГГц

1Е1

Ступенчатый аттенюатор (115 дБ)

1ED

Соединитель ВЧ выхода типа ^розетка)

1ER

Настраиваемый вход опорного источника (от 1 до 50 МГц)

303

Встроенный многофункциональный генератор

320

Встроенный генератор импульсных последовательностей

006

Сменный накопитель на базе флеш-памяти и функция обеспечение безопасности

1ЕМ

Перемещение всех соединителей с передней панели на заднюю панель

UNY

Низкий уровень фазового шума

UNT

Амплитудная, частотная и фазовая модуляция

UNW

Модуляция короткими импульсами

UW2

Модуляция короткими импульсами до 31,8 ГГц

UNZ

Быстрое переключение частоты и амплитуды выходного сигнала

UZ2

Быстрое переключение частоты и амплитуды выходного сигнала (менее 1,5 мс и погрешностью установки частоты ±0,05 % от требуемой частоты

установки)

1EA

Повышение выходного уровня мощности

SD0

Отсутствует внутренняя энергонезависимая память

Общий вид генераторов приведён на рисунках 1 - 3.

Место нанесения знака утверждения типа

Приказ Росстандарта №575 от 23.04.2021, https://oei-analitika.ru

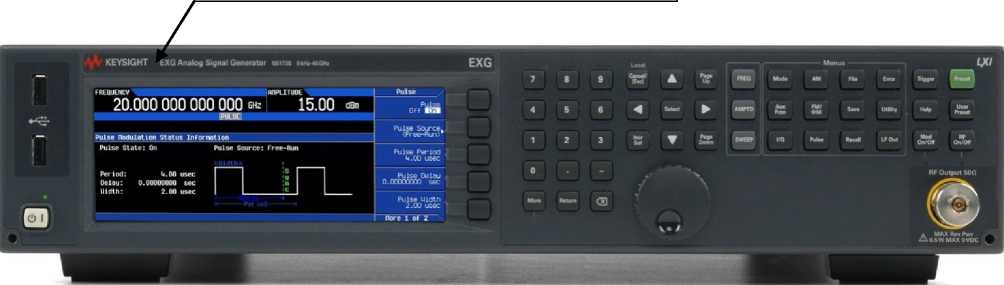

Рисунок 1 - Общий вид лицевой панели генератора N5173B

Место нанесения знака утверждения типа

Приказ Росстандарта №575 от 23.04.2021, https://oei-analitika.ru

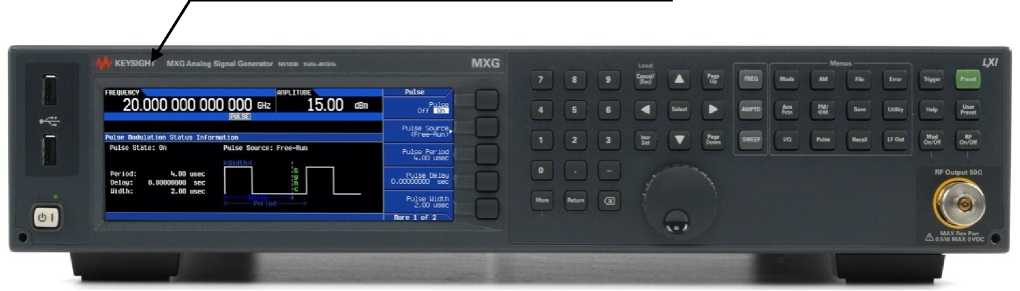

Рисунок 2 - Общий вид лицевой панели генератора N5183B

Приказ Росстандарта №575 от 23.04.2021, https://oei-analitika.ru

Место пломбировки от несанкционированного доступа

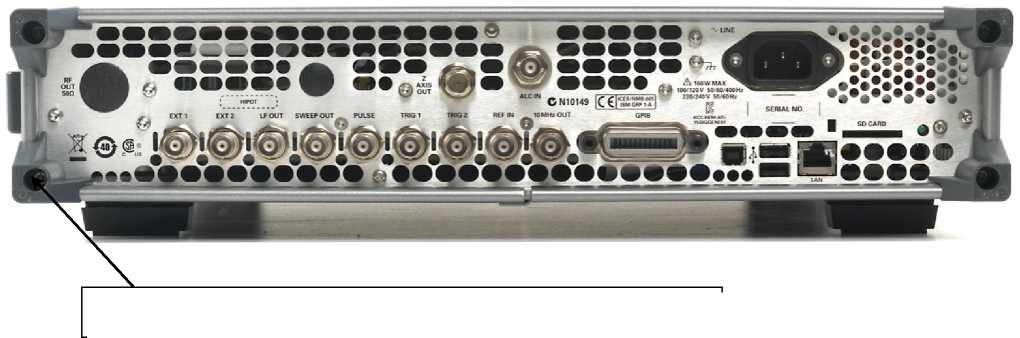

Рисунок 3 - Общий вид задней панели генераторов

Программное обеспечение

Генераторы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО генераторов представляет собой программный продукт «ПО для генераторов серии PSG». Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение для генератора

N5173B

N5183B

Идентификационное наименование

EXG X-Series Signal Generator Firmware

MXG X-Series Signal Generator Firmware

Номер версии (не ниже)/ модификации

не ниже В.01.86

не ниже В.01.86

Цифровой идентификатор ПО

-

-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики генератора N5173B

Наименование характеристики

Значение

Частотные характеристики

Частотный диапазон, Г ц

опция 513

опция 520

опция 532

опция 540

от 9^103 до 13^109

от 9403 до

20^109

от 9-103 до

31,8-109

от 9-103 до

40409

Пределы допускаемой относительной     погрешности

установки частоты опорного источника частоты за год

±240-6

Выходные характеристики

Диапазон выходных значений, дБм1):

  • - без опций 1Е1 и 1ЕА

  • - с опцией 1Е1 и 1ЕА

от -20 до +19 от -135 до +30

Диапазон вносимого ослабления ступенчатым аттенюатором с шагом 10 дБ (опция 1Е1)

от 0 до 115 дБ

Максимальная выходная мощность сигнала, дБ

эм, не менее

Частотный диапазон

Стандарт

Опция 1ЕА

Опции 513 и 520

от 9 кГц до 3,2 ГГц включ. св. 3,2 до 13 ГГц включ.

св. 13 до 20 ГГц

18

18

15

23

20

19

Опции 532 и 540

от 9 кГц до 3,2 ГГц включ. св. 3,2 до 17 ГГц включ.

св. 17 до 31,8 ГГц включ. св. 31,8 до 40 ГГц

14

14

13

11

21

16

15

15

Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, дБ

Частотный диапазон

без опции 1Е1

с опцией 1Е1

от   макси

мального уровня до +10    дБм

включ.

менее 10 до -10 дБм включ.

менее -10 до -20 дБм включ.

менее -20 до -75 дБм включ.

менее -75 до -90 дБм

от 9 кГц до 2 ГГ ц включ.

±0,6

±0,6

±0,7

±0,7

±1,4

св. 2 до 20 ГГц включ.

±0,9

±0,7

±0,7

±0,7

±1,6

св. 20 до 40 ГГц включ.

±0,9

±0,8

±1,1

±1,1

±2,0

Продолжение таблицы 3

Наименование характеристики

Значение

КСВН2), не более

Частотный диапазон

Значение аттенюатора

0 дБ

5 дБ

не более 2 ГГц включ.

1,7

1,2

св.2 до 8 ГГц включ.

1,4

1,4

св. 8 до 13 ГГц включ.

1,6

1,5

св. 13 до 20 ГГц включ.

1,8

1,7

св. 20 до 40 ГГц

1,6

1,4

Спектральные характеристики

Гармонические искажения, дБн3), не более

Частотный диапазон

при 10 дБм

при максимальном значении выходной

мощности, но не более 20дБ включ.

от 9 кГц до 200 МГц включ.

-48

-38

св. 200 МГц до 2 ГГц включ.

-33

-25

св. 2 до 20 ГГц

-55

-50

Негармонические искажения (значение выходного

сигнала 10 дБм)

(смещение не более 10 кГц), дБн, не более

от 9 кГц до 5 МГц включ.

-65

св. 5 до 250 МГц включ.

-75

св. 250 до 750 МГц включ.

-78

св. 750 МГц до 1,5 ГГц включ.

-72

св. 1,5 до 3 ГГц включ.

-66

св. 3 до 20 ГГц включ.

-60

св. 20 до 40 ГГц

-54

Субгармоники (значение выходного сигнала 10 дБм), дБн, не более

от 1,5 до 3,2 ГГц включ.

-75

св. 3,2 до 5 ГГц включ.

-67

св. 5 до 10 ГГц включ.

-67

св. 10 до 20 ГГц включ.

-56

св. 20 до 40 ГГц включ.

-53

Однополосный фазовый шум (значение выходного сигнала 10 дБм), дБн/Гц4)

Частотный диапазон

Отстройка от несущей 20 кГц

от 5 до 250 МГц исключ.

-115

250 МГц

-129

500 МГц

-124

1 ГГц

-118

2 ГГц

-111

3 ГГц

-105

4 ГГц

-104

6 ГГц

-99

10 ГГц

-97

20 ГГц

-90

40 ГГц

-84

Продолжение таблицы 3

Наименование характеристики

Значение

Частотный диапазон

Вспомогательный коэффициент N

от 5 до 250 МГц включ.

1

св. 250 до375 МГц включ.

0,25

св. 375 до 750 МГц включ. св. 750 МГц до 1,5 ГГц

0,5

включ.

1

св. 1,5 до 3 ГГц включ.

2

св. 3 до 6 ГГц включ.

4

св. 6 до 12 ГГц включ.

8

св. 12 до 24 ГГц включ.

16

св. 24 до 40 ГГц

32

Ч

астотная модуляция (опция UNT)

Максимальная девиация,

МГц

N•10

Разрешающая способность, Гц:

- при частоте девиации менее

400 Гц

1

- при частоте девиации более 400 Гц включ.

2,5-103ч уст5)

Пределы допускаемой по-

грешности установки девиации частоты (при частоте, модулирующей 1 кГц, девиация N-50 кГц), Гц

±(0,02^Дч уст+ 20)

АЧХ6) (девиация 100 кГц, по уровню минус 3дБ), Гц

от 1 до 7406

Нелинейные искажения (при

частоте     модулирующей

1 кГц, девиация N-50 кГц), не более

0,004

Фазовая модуляция (опция UNT)

Максимальная    девиация,

рад:

  • - стандартная полоса пропускания

  • -  широкополосная полоса

N•5

пропускания

N•0,5

АЧХ (по уровню минус 3дБ), МГц:

- нормальная полоса пропус-

от 0 до 1

кания

- широкополосная полоса пропускания

от 0 до 4

Разрешающая способность, рад

0,00ГДф7)

Продолжение таблицы 3

Наименование характеристики

Значение

Амплитудная модуляция (опция UNT)

Коэффициент амплитудной модуляции (Кам), %

от 0 до 100

Пределы допускаемой абсолютной погрешности установки Кам8), %:

  • - до 5 МГц включ.

  • - св. 5 МГц до 3,2 ГГц

±(0,015-Кам+1)

±(0,04-Кам+1)

Гармонические   искажения

(при частоте модулирующей 1 кГц, несущей от 5 МГц до 40 ГГц), не более:

  • - Кам = 30 %

  • - Кам = 80 %

0,02

0,03

АЧХ (Кам = 30 %, уровень 3 дБ), Гц:

  • - от 9 кГц до 3,2 ГГц включ.

  • - св. 3,2 до 40 ГГц

от 10 до 5404 от 10 до V105

Импульсная модуляция (опции UNW, UW2)

Динамический диапазон импульсного модулирующего сигнала (опция UNW или UNW2), дБ

80

Длительность фронта/среза импульсного модулирующего сигнала (опция UNW или UNW2), не более, нс

10

Частота повторения импульсной последовательности, Гц:

  • - АРУ включена

  • - АРУ выключена

от 10 до 5Ч05 от 0 до V107

Пределы допускаемой относительной     погрешности

установки уровня мощности сигнала при импульсной модуляции (АРУ включена), дБ

±0,7

  • 1) дБм - дБ относительно 1 мВт;

  • 2) КСВН - коэффициент стоячей волны по напряжению;

  • 3) дБн - дБ относительно значения несущей частоты;

  • 4) дБн/Гц - дБ относительно мощности сигнала несущей частоты в полосе 1 Гц;

  • 5) Дч уст - установленное значение девиации частоты, Гц;

  • 6) АЧХ - амплитудно-частотная характеристика;

  • 7) Дф - установленное значение фазовой девиации;

  • 8) Кам - значение коэффициента амплитудной модуляции, %;

  • 9) АРУ - автоматическая регулировка уровня.

Таблица 4 - Метрологические характеристики генератора N5183В

Наименование

Значение

характеристики

Частотные характеристики

Частотный диапазон, Г ц

опция 513

опция 520

опция 532

опция 540

от 9-103 до

от 9-103 до

от 9-103 до

от 9-103 до

13409

20-

109

31,8409

40-109

Пределы   допускаемой

относительной погрешно-

сти установки частоты

опорного источника ча-

стоты за год

±240-7

Выходные характеристики

Диапазон выходных значений

мощности сигнала, дБм1):

- без опций 1Е1 и 1ЕА

от -20 до +19

- с опцией 1Е1 и 1ЕА

от -135 до +30

Встроенный ступенчатый

аттенюатор с шагом 10 дБ

(опция 1Е1)

от 0 до 115 дБ

Максимальный выходной уровень, дБм, не менее

Частотный диапазон

Стандарт

Опция 1ЕА

Опции 513 и 520

от 9 кГц до 3,2 ГГц включ.

18

23

св. 3,2 до 13 ГГц включ.

18

20

св. 13 до 20 ГГц

15

19

Опции 532 и 540

от 9 кГц до 3,2 ГГц включ.

14

21

св. 3,2 до 17 ГГц включ.

14

16

св. 17 до 31,8 ГГц включ.

13

15

св. 31,8 до 40 ГГц

11

15

Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, дБ

Частотный диапазон

с и без опции 1Е1

с опцией 1Е1

от макси-

менее 10 до

менее -

10

менее -20

менее -75

мального

-10 дБм

до -20 дБм

до -75 дБм

до -90 дБм

уровня до

включ.

включ.

включ.

+10 дБм

включ.

от 9 кГц до 2 ГГц включ.

±0,6

±0,6

±0,7

±0,7

±1,4

св. 2 до 20 ГГц включ.

±0,9

±0,7

±0,7

±0,7

±1,6

св. 20 до 40 ГГц включ.

±0,9

±0,8

±1,1

±1,1

±2,0

КСВН2), не более

Частотный диапазон

Значение аттенюатора

0 дБ

5 дБ

не более 2 ГГц включ.

1,7

1,2

св.2 до 8 ГГц включ.

1,4

1,4

св. 8 до 13 ГГц включ.

1,6

1,5

св.13 до 20 ГГц включ.

1,8

1,7

св.20 до 40 ГГц

1,6

1,4

Таблица 4 - Метрологические характеристики генератора N5183В

Наименование характеристики

Значение

Спектральные характеристики

Гармонические искажения, дБн3), не более

Частотный диапазон

при 10 дБм

при максимальном значении выходной

мощности, но не более 20дБ включ.

от 9 кГц до 200 МГц включ

-48

-38

св. 200 МГц до 2 ГГц включ.

-33

-25

св. 2 до 20 ГГц

-55

-50

Негармонические искажения (значение выходного сигнала 10 дБм)

(смещение не более 10 кГц), дБн, не более

Стандартное исполнение

Опция UNY

от 9 кГц до 5 МГц включ.

-65

-65

св. 5 до 250 МГц включ.

-75

-75

св. 250 до 750 МГц

включ.

-75

-96

св. 750 МГц до 1,5 ГГц

включ.

-72

-92

св. 1,5 до 3 ГГц включ.

-66

-86

св. 3 до 5 ГГц включ.

-60

-80

св. 5 до 10 ГГц включ.

-69

-74

св. 10 до20 ГГц включ.

-63

-68

св. 20 до 40 ГГц

-57

-62

Субгармоники (значение выходного сигнала 10 дБм), дБн, не более

от 1,5 до 3,2 ГГц включ.

-75

св. 3,2 до 5 ГГц включ.

-67

св. 5 до 10 ГГц включ.

-67

св. 10 до 20 ГГц включ.

-56

св. 20 до 40 ГГц включ.

-53

Однополосный фазовый шум (значение выходного сигнала

10 дБм), дБн/Гц4)

Стандартное исполнение

Частотный диапазон

Отстройка от несущей 20 кГц

от 5 до 250 МГц исключ.

-129

250 МГц

-139

500 МГц

-135

1 ГГц

-130

2 ГГц

-124

3 ГГц

-119

4 ГГц

-118

6 ГГц

-112

10 ГГц

-113

20 ГГц

-106

40 ГГц

-99

Продолжение таблицы 4

Наименование характеристики

Значение

Опция UNY

Частотный диапазон

Отстройка от несущей

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

100 МГц

-93

-103

-130

-138

-137

249МГц

-93

-103

-130

-139

-138

250 МГц

-96

104

-127

-142

-147

500 МГц

-89

-98

-125

-142

-144

1 ГГц

-86

-93

-123

-139

-139

2 ГГц

-79

-85

-114

-134

-133

3 ГГц

-74

-81

-111

-131

-127

4 ГГц

-73

-79

-110

-128

-127

6 ГГц

-69

-76

-107

-123

-121

10 ГГц

-63

71

-101

-119

-121

20 ГГц

-57

-65

-95

-113

-115

40 ГГц

-51

-59

-89

-107

-109

Частотный диапазон

Вспомогательный коэффициент N

от 5 до 250 МГц включ.

1

св. 250 до375 МГц включ.

0,25

св. 375 до 750 МГц включ.

0,5

св. 750 МГц до 1,5 ГГц включ.

1

св. 1,5 до 3 ГГц включ.

2

св. 3 до 6 ГГц включ.

4

св. 6 до 12 ГГц включ.

8

св. 12 до 24 ГГц включ.

16

св. 24 до 40 ГГц

32

Частотная модуляция (опция UNT)

Максимальная девиация, МГц

N•4

Разрешающая способность, Гц:

- при частоте девиации менее

400 Гц

1

- при частоте девиации более

400 Гц включ.

2,5403ч уст5)

Пределы допускаемой погреш

-

ности установки девиации (при

частоте, модулирующей 1 кГц,

девиация N-50 кГц), Гц

±(0,02^Дч уст + 20)

АЧХ6) (девиация 100 кГц,

по уровню минус 3дБ), Гц

от 1 до 7М06

Нелинейные искажения (при

частоте модулирующей 1 кГц,

девиация N-50 кГц), не более

0,004

Продолжение таблицы 4

Наименование характеристики

Значение

Фазовая модуляция (опция UNT)

Максимальная девиация, рад:

  • - стандартная полоса пропускания

  • - широкополосная полоса пропускания

N•2

N•0,2

АЧХ (по уровню -3 дБ),

МГц:

  • - стандартная полоса пропускания

  • - широкополосная полоса пропускания

от 0 до 1

от 0 до 4

Разрешающая    способ

ность, рад

0,001-Дф7)

Амплитудная модуляция (опция UNT)

Коэффициент амплитудной модуляции (Кам), %

от 0 до 100

Пределы допускаемой абсолютной   погрешности

установки Кам8), %:

  • - до 5 МГц включ.

  • - св. 5 МГц до 3,2 ГГц

±(0,015-Кам+1)

±(0,04-Кам+1)

Гармонические искажения (при частоте модулирующей 1 кГц, несущей от 5 МГц до 40 ГГц), не более:

  • - Кам = 30 %

  • - Кам = 80 %

0,02

0,03

АЧХ (Кам = 30 %, уровень 3 дБ), Гц:

  • - от 9 кГц до 3,2 ГГц включ.

  • - св. 3,2 до 40 ГГц

от 10 до 5-104 от 10 до 1-105

Импульсная модуляция (опции UNW, UW2)

Динамический диапазон импульсного модулирующего сигнала (опция UNW или UNW2), дБ

80

Длительность      фрон-

та/среза импульсного модулирующего сигнала (опция UNW или UNW2), нс, не более

10

Продолжение таблицы 4

Наименование характеристики

Значение

Минимальная ширина импульсного модулирующего сигнала   автоматическая

регулировка уровня (АРУ) включена/выключена, не менее, с:

  • - АРУ9) включена

  • - АРУ выключена

Г10"6

2-10-8

Частота повторения импульсной последовательности, Гц:

  • - АРУ включена

  • - АРУ выключена

от 10 до 5-105 от 0 до 1-107

Пределы допускаемой относительной погрешности установки уровня мощности сигнала при импульсной модуляции (АРУ включена), дБ

±0,7

  • 1) дБм - дБ относительно 1 мВт;

  • 2) КСВН - коэффициент стоячей волны по напряжению;

  • 3) дБн -дБ относительно значения несущей частоты;

  • 4) дБн/Гц - дБ относительно мощности сигнала несущей частоты в полосе 1 Гц;

  • 5) Дч уст - установленное значение девиации частоты, Гц;

  • 6) АЧХ - амплитудно-частотная характеристика;

  • 7) Дф - установленное значение фазовой девиации;

  • 8) Кам - значение коэффициента амплитудной модуляции, %;

  • 9) АРУ - автоматическая регулировка уровня.

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 15 до 35

- относительная влажность окружающего воздуха при температуре 25 °С, %, не более

80

- атмосферное давление, кПа

от 84 до 106

Габаритные размеры, мм, не более:

- длина

489

- ширина

426

- высота

88

Масса, кг, не более

15

Напряжение питающей сети переменного тока частотой 50 Гц, В

от 198 до 242

Потребляемая мощность, В^А, не более

280

Знак утверждения типа

наносится в виде наклейки на лицевую панель генераторов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Генераторы сигналов

N5173B илиN5183B

11) шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

651-20-018 МП

1 экз.

1) модель генератора по заказу

Поверка

осуществляется по документу 651-20-018 МП «Генераторы сигналов N5173B, N5183B. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 22 февраля 2020 г.

Основные средства поверки:

  • - стандарт частоты рубидиевый FS725, регистрационный номер 31222-06 в Федеральном информационном фоне

  • - частотомер универсальный CNT-90XL, регистрационный номер 41567-09 в Федеральном информационном фоне;

  • - блок измерительный ваттметра N1914A, регистрационный номер 57386-14 в Федеральном информационном фоне;

  • - преобразователь измерительный ваттметров поглощаемой мощности 8487D, регистрационный номер 58320-14 в Федеральном информационном фоне;

  • - преобразователь измерительный Е9304А, регистрационный номер 57387-14 в Федеральном информационном фоне;

  • - анализатор спектра E4447A, регистрационный номер 56128-14 в Федеральном информационном фоне.

  • - анализатор источников сигналов E5052A/B с СВЧ преобразователем частоты E5053A, регистрационный номер 73702-18 в Федеральном информационном фоне;

  • - осциллограф стробоскопический широкополосный 86100С с модулями 86112А или 54754А, регистрационный номер 37152-08 в Федеральном информационном фоне.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методиках (методах) измерений

приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к генераторам сигналов N5173B, N5183B

Техническая документация изготовителя

Изготовитель

Компания «Technologies Malaysia Sdn. Bhd.», Малайзия

Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia

Телефон (факс): + 1800-888 848; +1800-801 664

Web-сайт: http://www.keysight.com

E-mail: tm_ap@keysight.com

Заявитель

Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт Текнолоджиз»)

ИНН 7705556495

Адрес: 113054, г. Москва, Космодамианская наб., 52, стр. 3

Телефон (факс): +7 (495) 797-39-00; +7 (495) 797-39-01

Web-сайт: http://www.keysight.com

E-mail: tmo_russia@keysight.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»).

Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утвержде

ния типа № 30002-13 от 11.05.2018 в реестре Росаккредитации




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
