МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

_№ 2426______

Москва

О внесении изменений в описание типа на установку поверочную передвижную ГКС-1

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО Н1Ш «ГКС» от 9 октября 2020 г. № ИСО-4939/20 и № ИСО-4938/20 приказываю:

• 1. Утвердить новую редакцию описания типа на установку поверочную передвижную ГКС-1, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений под номером 73566-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 0849-1-2018 «ГСИ. Установка поверочная передвижная ГКС-1. Методика поверки» с изменением № 1, утвержденному ВНИИР - ФГУП «ВНИИМ им. Д.И.Менделеева» от 18 сентября 2020 г.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С.Голубев

f--------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭИ

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2426

Лист № 1 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная передвижная ГКС-1

Установка поверочная передвижная ГКС-1 (далее - установка) предназначена для воспроизведения, измерений, хранения и передачи единиц объемного и массового расходов жидкости, объема и массы жидкости в потоке.

Принцип действия установки основан на воспроизведении единиц объемного и массового расхода, объема и массы жидкости в потоке с помощью гидравлического тракта, системы управления, регулирования, сбора и обработки информации, и измерений расхода жидкости и количества жидкости в потоке средствами измерений.

Установка состоит из средств измерений объемного расхода жидкости и объема жидкости в потоке, средств измерений температуры, давления и плотности измеряемой среды, стабилизации расхода измеряемой среды, системы управления, сбора и обработки информации.

В качестве средств измерений объемного расхода жидкости и объема жидкости в потоке в составе установки применяются два преобразователя расхода жидкости ультразвуковых

DFX-ММ (регистрационный номер 57471-14) с номинальными диаметрами DN350 и DN200. Массовый расход жидкости и масса жидкости в потоке вычисляется системой управления, сбора и обработки информации.

В качестве средств измерений температуры измеряемой среды применяются датчики температуры Rosemount 644 (регистрационный номер 63889-16), термометры электронные «ExT-01» (регистрационный номер 44307-10).

В качестве средств измерений давления измеряемой среды применяются: датчики избыточного давления Метран-150 (регистрационный номер 32854-13).

В качестве средства измерений плотности жидкости измеряемой среды применяется преобразователь плотности и расхода CDM модели CDM100P (регистрационный номер 63515-16).

Система управления, сбора и обработки информации реализована на базе комплекса измерительно-вычислительный ИМЦ-07 (регистрационный номер 53852-13).

Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные значения с поверяемых средств измерений и средств измерений установки.

Общий вид установки представлен на рисунке 1.

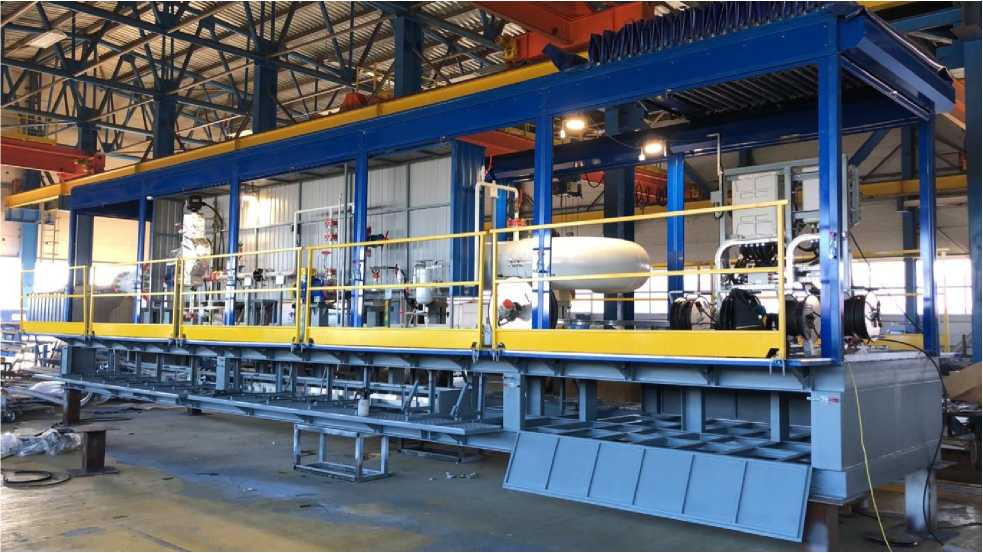

Рисунок 1 - Общий вид установки

Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения преобразователей расхода жидкости ультразвуковых DFX-ММ, входящих в состав установки, с нанесением знака поверки на пломбу. Средства измерений температуры, давления, плотности измеряемой среды, а также комплекс измерительно-вычислительный ИМЦ-07 пломбируются в соответствии с описанием типа на конкретное средство измерений. Места пломбирования фланцевых соединений преобразователей расхода жидкости ультразвуковых DFX-ММ, входящих в состав установки, приведены на рисунке 2.

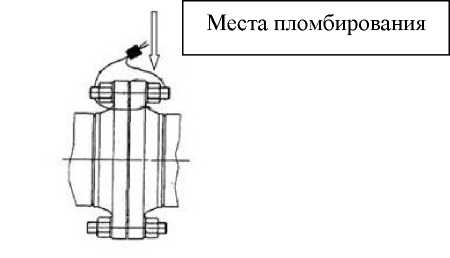

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения преобразователей расхода жидкости ультразвуковых DFX-ММ, входящих в состав установки

Программное обеспечение установок автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, управления, сбора и обработки информации.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на задней части коммутационного шкафа системы управления, сбора и обработки информации в верхнем правом углу в виде наклейки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и формуляра типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 0849-1-2018 «ГСИ. Установка поверочная передвижная ГКС-1. Методика поверки» (с Изменением №1), утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 11.03.2020.

Основные средства поверки:

- рабочий эталон единиц объемного расхода и объема жидкости в потоке 1 -го разряда согласно ГПС (часть 2), утвержденной приказом Росстандарта от 07.02.2018 № 256, с пределами допускаемой относительной погрешности не хуже ±0,06 % (при проливном методе поверки).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установки, а также в соответствии с требованиями, изложенными в описаниях типа на все средства измерений и на свинцовые (пластмассовые) пломбы, установленные в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)

ИНН 1655107067

Адрес: 420111, Республика Татарстан, г. Казань, ул. Московская, д. 35

Юридический адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50

Телефон: +7(843) 221-70-00

Факс: +7(843) 221-70-01

Web-сайт: www.nppgks.com

E-mail: mail@nppgks.com

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592.
