МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

11 апреля 2024 г.

1126______

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р.Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\__________—_________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от « _7 » ___апреля____2024 г. N° _____

Сведения об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Комплексы постоянного контроля выбросов

КПКВ

2023.013,

2023.014

79375-20

МП-242

2344-2020

МП-242

2570-2024

19.03. 2024.

Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб»), г. Санкт-Петербург

ФГУП «ВНИИМ

им. Д.И.Менделеева», г. Санкт-Петербург




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1126

Лист № 1 Регистрационный № 79375-20                                          Всего листов 30

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы постоянного контроля выбросов КПКВ

Назначение средства измерений

Комплексы постоянного контроля выбросов КПКВ (далее - комплексы) предназначены для:

  • - автоматических непрерывных измерений содержания оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на NO2, закиси азота (N2O), диоксида серы (SO2), сероводорода (H2S), аммиака (NH3), фтористого водорода (HF), формальдегида (CH2O), хлористого водорода (HCl), метана (CH4), диоксида углерода (СО2), кислорода (О2), паров воды (Н2О), взвешенных (твердых) частиц (далее - пыли) и параметров газового потока (температуры, абсолютного давления, скорости газового потока) в выбросах промышленных предприятий и технологических газах;

  • - расчета массовых и валовых выбросов загрязняющих веществ и объемного расхода газов;

  • - сбора, обработки, визуализации, хранения полученных данных, представления полученных результатов в различных форматах.

Описание средства измерений

Принцип действия комплексов по измерительным каналам зависит от применяемых средств измерений и приведен в таблице 1.

Таблица 1 - Принцип действия комплексов

Измерительный канал

Принцип действия

Наименование средства измерений

Номер

ФИФ

ОЕИ

Модификация комплекса

1 Газоаналитические каналы:

1.1 Содержание компонентов в газовых средах (кроме сероводорода(H2S))

ИК-спектроскопия

Газоанализатор MGA

12

-

КПКВ I

Газоанализатор

МСА10

-

КПКВ II

ИК-спектроскопия с Фурье преобразованием

Газоанализатор многокомпонентный

FTIRGAS 22

89451-23

КПКВ II

Измерительный канал

Принцип действия

Наименование средства измерений

Номер

ФИФ

ОЕИ

Модификация комплекса

1.2 Массовая концентрация серово-дорода(H2S)

Электрохимический

Газоанализатор MGA

12

-

КПКВ I

ИК- спектроскопия (Диодно-лазерная абсорбционная спектроскопия TDLS)

Газоанализатор LasIR

КПКВ II

1.3 Объемная доля паров воды (Н2О)

ИК-спектроскопия

Газоанализатор

MСA10

-

КПКВ II

ИК-спектроскопия с Фурье преобразованием

Газоанализатор многокомпонентный

FTIRGAS 22

89451-23

КПКВ II

Сенсор емкостного типа

Трансмиттер точки росы Vaisala

DRYCAP® DMT345

КПКВ I

Сенсор емкостного типа

Преобразователь влажности и температуры ЕЕ

КПКВ I

1.4 Объемная доля кислорода (О2)

Электрохимический или парамагнитный

Газоанализатор MGA

12

-

КПКВ I

Электрохимический (циркониевая ячейка)

Газоанализатор

MСA10

КПКВ II

Электрохимический (циркониевая ячейка)

Газоанализатор многокомпонентный

FTIRGAS 22

89451-23

КПКВ II

Диодно-лазерная абсорбционная спектроскопия TDLS

Газоанализатор LasIR

КПКВ II

Измерительный канал

Принцип действия

Наименование средства измерений

Номер

ФИФ

ОЕИ

Модификация комплекса

2 Параметры пыли: массовая концентрации пыли, спектральный коэффициент направленного пропускания

Оптический

Пылеизмеритель лазерный ЛПИ-05

47934-11

КПКВ I, КПКВ II

Пылеизмеритель лазерный ЛПИ-05 модификаций ЛПИ-05.1.1,

ЛПИ-05.1.1В,

ЛПИ-05.1.2,

ЛПИ-05.2.1,

ЛПИ-05.2.1В,

ЛПИ-05.2.2

Анализатор пыли

DUSTHUNTER SP100

Анализатор пыли

ETL-D модели

ETL-D 100,

ETL-D 200,

ETL-D 208

Анализатор пыли D-R модификации

D-R 220,

D-R 290,

D-R 320,

D-R 800,

D-R 808,

D-R 820F

Измерительный канал

Принцип действия

Наименование средства измерений

Номер

ФИФ

ОЕИ

Модификация комплекса

3 Скорость газового потока

Перепад давления

Измеритель скорости газового потока

FMD 09

64021-16

КПКВ I, КПКВ II

Ультразвуковой

Измеритель скорости потока

D-FL 200, D-FL 220

53691-13

Ультразвуковой

Расходомеры газа ультразвуковые

FLOWSIC 100

43980-10

Корреляционный

метод

Измеритель расхода и скорости газового потока

ИС-14.М

65860-16

Ультразвуковой

Измеритель скорости газового потока ультразвуковой ETL-F

Ultra

90914-23

4 Температура газового потока

Термоэлектрический или терморезистивный

Термопреобразователи с унифицированным выходным сигналом

ТСПУ-205

68499-17

КПКВ I, КПКВ II

Термопреобразователи с унифицированным выходным сигналом

ТПУ-205

78838-20

Термопреобразователи универсальные ТПУ 0304

50519-17

Преобразователи температуры Метран-280,

Метран-280-Ех

23410-13

Термопреобразователи сопротивления платиновые Sensy Temp серий TSA, TSC, TSP

69355-17

Термопреобразователи сопротивления TR10-

D/TR10-C

64818-16

Измерительный канал

Принцип действия

Наименование средства измерений

Номер

ФИФ

ОЕИ

Модификация комплекса

5 Абсолютное давление газового потока

Тензорезистивный

Преобразователи давления измерительные АИР-20/М2

63044-16

КПКВ I,

КПКВ II

Преобразователи давления измерительные АИР-10

31654-19

Датчики давления

Метран-150

32854-13

Преобразователи давления измерительные ОВЕН ПД100И

56246-14

Преобразователи давления измерительные S-10, S-11

38288-13

Преобразователи давления измерительные 2600Т модификации 261

69141-17

Комплексы являются стационарными автоматическими изделиями и состоят из 2-х уровней:

- уровень измерительных каналов (ИК), выполняющий функции измерений;

- уровень информационно-вычислительного комплекса (ИВК), выполняющий автоматический сбор, диагностику, автоматизированную обработку информации и выдачу измерительной информации пользователю.

Уровень ИК может состоять из:

- газоаналитического канала анализируемого газа;

- канала измерения скорости газового потока;

- канала измерения температуры;

- канала измерения абсолютного давления;

- канала измерения параметров пыли.

Уровень ИВК представляет из себя систему сбора и обработки данных (ССОД).

ССОД может быть реализована в 2-х вариантах:

1) ССОД-ПК, построенная на базе промышленного компьютера с модулями ввода вывода аналоговых, дискретных и цифровых сигналов;

2) ССОД-ПЛК, построенная на базе программируемого логического контроллера (ПЛК) с модулями ввода вывода аналоговых, дискретных и цифровых сигналов.

Комплексы выпускаются в двух модификациях - КПКВ I и КПКВ II. Различием модификаций являются применяемые методы измерения состава газа.

В КПКВ I применяется экстрактивный холодный/сухой метод анализа состава газа. Газоаналитический канал КПКВ I состоит из пробоотборного зонда ETL GSP с обратной продувкой (опционально), обогреваемой линии транспортировки пробы ETL GSL, элементов пробо-подготовки пробы, газоанализатора измерений массовой концентрации загрязняющих компонентов MGA 12, преобразователя влажности и температуры ЕЕ или трансмиттера точки росы Vaisala DRYCAP® DMT345.

Примечание - Модификация КПКВ I может поставляться без газаоаналитического канала. В этом случае комплекс состоит из измерительных каналов параметров пыли, температуры, абсолютного давления и скорости газового потока.

В КПКВ II применяется экстрактивный горячий/влажный метод анализа состава газа. Газоаналитический канал КПКВ II состоит из пробоотборного зонда ETL GSP с обратной продувкой (опционально), обогреваемой линии транспортировки пробы ETL GSL (опционально) и газоанализаторов загрязняющих компонентов и паров воды МСА10, FTIRGAS 22, LasIR.

Конфигурация комплекса (средства измерений из таблицы 1, входящие в состав конкретного комплекса) определяется при заказе.

В состав комплексов могут входить различные средства измерений, приведенные в таблице 1. Выбор средств измерений осуществляется по согласованию с заказчиком исходя из измерительных задач.

Ограничение доступа к комплексу осуществляется с помощью механических замков. Комплексы имеют электронную защиту от несанкционированного доступа. Каждое внесение изменений в программное обеспечение фиксируется в памяти.

Заводской номер комплекса, состоящий из арабских цифр (например - 2020.001) или в формате букв ETL.K и семи цифр после дефиса (например - ETL.K-2401001) наносится на маркировочную табличку, размещенную на корпусе промышленного компьютера с программным обеспечением или в непосредственной близости при невозможности размещения на корпусе.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид составных частей комплексов приведен на рисунках 1 - 5, маркировочной таблички с местом нанесения заводского номера и знака утверждения типа - на рисунке 6.

Приказ Росстандарта №1126 от 27.04.2024, https://oei-analitika.ru

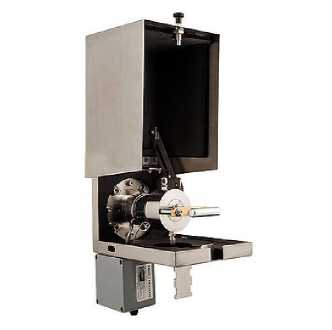

Рисунок 1 - Общий вид пробоотборного зонда ETL GSP

Приказ Росстандарта №1126 от 27.04.2024, https://oei-analitika.ru

Рисунок 2 - Общий вид пробоотборной линии ETL GSL

Приказ Росстандарта №1126 от 27.04.2024, https://oei-analitika.ru
Приказ Росстандарта №1126 от 27.04.2024, https://oei-analitika.ru

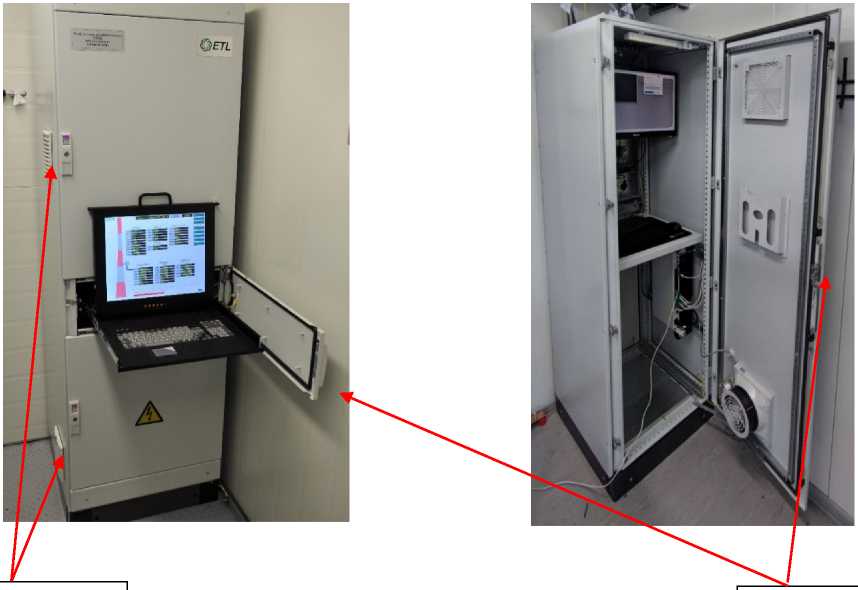

Рисунок 3 - Общий вид шкафа c ССОД-ПК (допускается различное конструктивное исполнение шкафа)

Ограничение доступа

Ограничение доступа

Приказ Росстандарта №1126 от 27.04.2024, https://oei-analitika.ru

Ограничение доступа

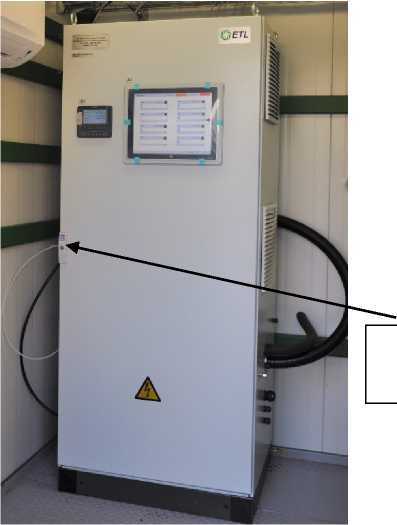

Рисунок 4 - Общий вид шкафа газоаналитического канала модификации КПКВ II (допускается различное конструктивное исполнение шкафа)

Приказ Росстандарта №1126 от 27.04.2024, https://oei-analitika.ru

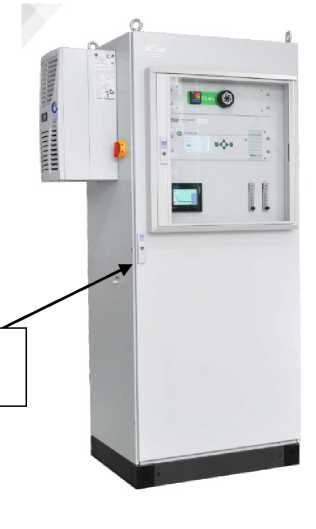

Рисунок 5 - Общий вид шкафа газоанали тического канала модификации КПКВ I (допускается различное конструктивное исполнение шкафа)

Приказ Росстандарта №1126 от 27.04.2024, https://oei-analitika.ru

Место нанесения

Место нанесения

заводского номера

знака утверждения типа

Рисунок 6 - Общий вид маркировочной таблички

ООО «Евротехлаб»

Тел./Факс: +7 (812)309-00-77

Email: office@evrotechlab.ru www.evrotec

МОДИФИКАЦИЯ

[           _J

ЗАВОДСКОЙ НОМЕР

ИЗГОТОВЛЕН

[ )

Произведено в России

С-ТН1

Программное обеспечение

Программное обеспечение комплексов (ПО) состоит из ПО ССОД-ПК или ПО ССОД-ПЛК.

ССОД-ПК предназначена для сбора, обработки и хранения данных и выполняет следующие функции:

  • -    сбор данных с уровня ИК;

  • -    расчет усреднённых значений данных с уровня ИК;

  • -    расчет значений объемного расхода дымовых газов, в том числе приведенных к нормальным условиям и в состоянии «сухой газ»;

  • - расчет валовых и массовых выбросов;

  • -    передача по информационно-телекоммуникационным сетям данных показателей выбросов в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду и другие информационные системы;

  • -    визуализация показаний содержания компонентов в дымовых газах;

  • - усреднение и хранение измерительной информации.

ССОД-ПЛК предназначена для сбора и обработки данных и выполняет следующие функции:

  • -    сбор данных с уровня ИК;

  • -    расчет значения объемного расхода дымовых газов, в том числе приведенных к нормальным условиям и в состоянии «сухой газ»;

  • - расчет валовых и массовых выбросов;

  • -    визуализация показаний содержания компонентов в дымовых газах (опционально);

  • -    управление элементами пробоподготовки и вспомогательным оборудованием (опционально);

  • - усреднение измерительной информации.

ССОД может быть выполнен в виде шкафа или панели.

Комплексы имеют защиту автономного программного обеспечения от преднамеренных или непреднамеренных воздействий.

Влияние ПО учтено при нормировании метрологических характеристик комплексов.

Уровень защиты ПО комплекса в соответствии с Рекомендациями Р 50.2.077—2014 -«средний».

Идентификационные данные программного обеспечения комплексов приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения комплексов

Идентификационные данные (признаки)

Значение

ПО ССОД-ПЛК

ПО ССОД-ПК

Идентификационное наименование ПО

ЕТ1. выбросы PLC

ЕТ1. выбросы

Номер версии (идентификационный номер) ПО

2.ХХ1)

2.ХХ1)

1) Первый символ номера версии ПО указывает на метрологически значимую часть ПО (неизменяемую), а «Х» (арабская цифра от 0 до 9) описывает метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.).

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики ИК содержания компонентов в газовых средах (с устройством отбора и подготовки пробы) в условиях эксплуатации для комплекса модификации КПКВ I с применением газоанализатора MGA 12, трансмиттера точки росы Vaisala DRYCAP® DMT345 и преобразователя влажности и температуры ЕЕ и комплекса модификации КПКВ II с применением газоанализатора MCA10

Определяемый компонент

Диапазон измере-ний1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона измере-ний2) массовой концентрации, мг/м3 (объемной доли, %)

Пределы допускаемой погрешности в условиях экс-плуатации3), %

приведенной4)

относительной

Модификация КПКВ I (газоанализатор MGA 12)

Оксид углерода (СО)

от 0 до 150

от 0 до 30 включ.

±20

-

св. 30 до 150

-

±20

от 0 до 1000

от 0 до 100 включ.

±10

-

св. 100 до 1000

-

±10

от 0 до 3000

от 0 до 300 включ.

±8

-

св. 300 до 3000

-

±8

Оксид азота (NO)

от 0 до 250

от 0 до 25 включ.

±20

-

св. 25 до 250

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 3000

от 0 до 300 включ.

±15

-

св. 300 до 3000

-

±15

Диоксид азота (NO2)

от 0 до 200

от 0 до 20 включ.

±20

-

св. 20 до 200

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

Сумма оксидов азота NO<'

(в пересчете на

NO2)

от 0 до 600

от 0 до 60 включ.

±20

-

св. 60 до 600

-

±20

от 0 до 2500

от 0 до 250 включ.

±15

-

св. 250 до 2500

-

±15

Диоксид серы (SO2)

от 0 до 200

от 0 до 40 включ.

±20

-

св. 40 до 200

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 3000

от 0 до 300 включ.

±15

-

св. 300 до 3000

-

±15

Диоксид углерода (СО2)

от 0 до 20 %

от 0 до 5 % включ.

±8

-

св. 5 % до 20 %

-

±8

Кислород (О2)

от 0 до 5 %

от 0 до 5 % включ.

±8

-

от 0 до 25 %

от 0 до 5 % включ.

±8

-

св. 5 % до 25 %

-

±8

Сероводород

от 0 до 50

от 0 до 10 включ.

± 25

-

Определяемый компонент

(H2S)6)

Диапазон измере-ний1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона измере-ний2) массовой концентрации, мг/м3 (объемной доли, %)

Пределы допускаемой погрешности в условиях экс-плуатации3), %

приведенной4)

относительной

св. 10 до 50

-

± 25

Метан (СН4)

от 0 до 250

от 0 до 25 включ.

±15

-

св. 25 до 250

-

±15

от 0 до 500

от 0 до 50 включ.

±15

-

св. 50 до 500

-

±15

от 0 до 3000

от 0 до 300 включ.

±10

-

св. 300 до 3000

-

±10

от 0 до 1 %

от 0 до 0,1 % включ.

±6

-

св. 0,1 % до 1 %

-

±6

Модификация КПКВ II (газоанализатор MCA10)

Оксид углерода (СО)

от 0 до 75

от 0 до 10 включ.

±20

-

св. 10 до 75

-

±20

от 0 до 300

от 0 до 30 включ.

±15

-

св. 30 до 300

-

±15

Оксид углерода (СО)

от 0 до 1000

от 0 до 100 включ.

±10

-

св. 100 до 1000

-

±10

от 0 до 11500

от 0 до 1150 включ.

±8

-

св. 1150 до 11500

-

±8

Оксид азота (NO)

от 0 до 200

от 0 до 20 включ.

±20

-

св. 20 до 200

-

±20

от 0 до 400

от 0 до 40 включ.

±20

-

св. 40 до 400

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 3000

от 0 до 300 включ.

±15

-

св. 300 до 3000

-

±15

Диоксид азота

(NO2)

от 0 до 100

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 2000

от 0 до 200 включ.

±15

-

св. 200 до 2000

-

±15

Сумма оксидов азота NOх5)

(в пересчете на

NO2)

от 0 до 400

от 0 до 40 включ.

±20

-

св. 40 до 400

-

±20

от 0 до 2500

от 0 до 250 включ.

±15

-

св. 250 до 2500

-

±15

Определяемый

компонент

Диапазон измере-ний1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона измере-ний2) массовой концентрации, мг/м3 (объемной доли, %)

Пределы допускаемой погрешности в условиях экс-плуатации3), %

приведенной4)

относительной

Аммиак (NH3)

от 0 до 10

от 0 до 2 включ.

±25

-

св. 2 до 10

-

±25

от 0 до 50

от 0 до 5 включ.

±20

-

св. 5 до 50

-

±20

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

Закись азота

(N2O)

от 0 до 50

от 0 до 5 включ.

±20

-

св. 5 до 50

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 3000

от 0 до 300 включ.

±15

-

св. 300 до 3000

-

±15

Диоксид серы (SO2)

от 0 до 75

от 0 до 10 включ.

±20

-

св. 10 до 75

-

±20

от 0 до 300

от 0 до 30 включ.

±20

-

св. 30 до 300

-

±20

Диоксид серы (SO2)

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 2500

от 0 до 250 включ.

±15

-

св. 250 до 2500

-

±15

от 0 до 11 000

от 0 до 1000 включ.

±10

-

св. 1000 до 11000

-

±10

Фтористый водород (HF)

от 0 до 50

от 0 до 5 включ.

±25

-

св. 5 до 50

-

±25

Хлористый водород (HCl)

от 0 до 15

от 0 до 5включ.

±25

-

св. 5 до 15

-

±25

от 0 до 90

от 0 до 15 включ.

±20

-

св. 15 до 90

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 5000

от 0 до 500 включ.

±15

-

св. 500 до 5000

-

±15

Диоксид углерода (СО2)

от 0 до 25 %

от 0 до 5 % включ.

±8

-

св. 5 % до 25 %

-

±8

Метан (СН4)

от 0 до 50

от 0 до 10 включ.

±20

-

св. 10 до 50

-

±20

от 0 до 500

от 0 до 50 включ.

±15

-

св. 50 до 500

-

±15

Определяемый

компонент

Диапазон измере-ний1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона измере-ний2) массовой концентрации, мг/м3 (объемной доли, %)

Пределы допускаемой погрешности в условиях экс-плуатации1, %

приведенной4-*

относительной

Кислород (О2)

от 0 до 25 %

от 0 до 5 % включ.

±8

-

св. 5 % до 25 %

-

±8

Пары воды

2О)

от 0 до 40 %

от 0 до 10 % включ.

±25

-

св. 10 % до 40 %

-

±25

Модификация КПКВ I (Блок измерительный влажности (трансмиттер точки росы Vaisala

DRYCAP® DMT345))

Пары воды (Н2О)

от 0 до 30 %

от 0 до 10 % включ.

±25

-

св. 10 % до 30 %

-

±25

Модификация КПКВ I (П

реобразователь влажности и температуры ЕЕ)

Пары воды (Н2О)

от 0 до 30 %

от 0 до 5 % включ.

±16

-

св. 5 до 30 %

-

±16

  • 1) Комплекс имеет возможность отображения результатов измерений в единицах объемной доли, пересчет выполняется автоматически в соответствии с ГОСТ Р 8.974-2019 «ГСИ. Газовый анализ. Пересчет данных состава газовых смесей».

  • 2) Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на комплекс. Допускается установка нескольких диапазонов измерений одного определяемого компонента.

Допускается поставка комплексов с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что значение Св входит в участок диапазона измерений, для которого в таблице нормированы пределы допускаемой относительной погрешности. В этом случае пределы допускаемой погрешности нормируются:

  • - приведенной - в соответствии с указанными в таблице;

  • - относительной - в соответствии с указанными в таблице для участка диапазона измерений, в который входит Св.

Номинальная цена единицы наименьшего разряда измерительных каналов:

0,1 мг/м3 - для всех компонентов (кроме О2 и Н2О) в диапазоне от 0 до 10 мг/м3; 1 мг/м3 для остальных диапазонов; 0,01 % об. - для О2; 0,1 % об. - для Н2О.

_ суcmin х итах

где Cy- верхняя граница диапазона измерений, в котором нормирована приведенная погрешность, мг/м3; Smax - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %;

y - пределы допускаемой приведенной погрешности в условиях эксплуатации, %.

Определяемый компонент

Диапазон измере-ний1) массовой кон

центрации, мг/м3 (объемной доли, %)

Участок диапазона измере-ний2) массовой концентрации, мг/м3 (объемной доли, %)

Пределы допускаемой по

грешности в условиях экс

______плуатации3), %______

  • 4) относитель-

приведенной4)

ной

4) Нормирующее значение - верхний предел участка диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.

  • 5) Сумма оксидов азота NOx (в пересчете на NO2) является расчетной величиной. Массовая концентрация оксидов азота (Cnox) в пересчете на NO2 рассчитывается по формуле:

Cnox=Cno2+1,53- Сдо,

где Сто2 и Сто — измеренные значения массовой концентрации диоксида азота и оксида азота, мг/м3, соответственно.

  • 6) Применение в средах с содержанием неизмеряемых компонентов по таблице 19.

Таблица 4 - Метрологические характеристики ИК содержания компонентов в газовых средах (с устройством отбора и подготовки пробы) в условиях эксплуатации для комплекса модификации КПКВ II с применением газоанализатора многокомпонентного FTIRGAS 22

(рег. № 89451-23)

Определяемый компонент

Диапазон изме-рений1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона изме-рений2) массовой концентрации, мг/м3 (объемной доли, %)

Пределы допускаемой погрешности в условиях эксплуатации3), %

приведенной4)

относительной

Оксид углерода (СО)

от 0 до 75

от 0 до 10 включ.

±20

-

св. 10 до 75

-

±20

от 0 до 200

от 0 до 20 включ.

±15

-

св. 20 до 200

-

±15

от 0 до 500

от 0 до 50 включ.

±15

-

св. 50 до 500

-

±15

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 2000

от 0 до 200 включ.

±15

-

св. 200 до 2000

-

±15

от 0 до 5000

от 0 до 500 включ.

±15

-

св. 500 до 5000

-

±15

от 0 до 10000

от 0 до 1000 включ.

±10

-

св.1000 до 10000

-

±10

от 0 до 30000

от 0 до 3000 включ.

±10

-

св.3000 до 30000

-

±10

Определяемый компонент

Диапазон изме-рений1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона изме-рений2) массовой концентрации, мг/м3 (объемной доли, %)

Пределы допускаемой погрешности в условиях эксплуатации3), %

приведенной4)

относительной

Оксид

азота

от 0 до 50

от 0 до 10 включ.

±20

-

(NO)

св. 10 до 50

-

±20

от 0 до 100

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 200

от 0 до 20 включ.

±20

-

св. 20 до 200

-

±20

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

от 0 до 3000

от 0 до 300 включ.

±15

-

св. 300 до 3000

-

±15

от 0 до 5000

от 0 до 500 включ.

±15

-

св. 500 до 5000

-

±15

Закись

азота

от 0 до 50

от 0 до 10 включ.

±20

-

(N2O)

св. 10 до 50

-

±20

от 0 до 100

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 200

от 0 до 20 включ.

±20

-

св. 20 до 200

-

±20

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

от 0 до 2000

от 0 до 200 включ.

±15

-

св. 200 до 2000

-

±15

Диоксид

азота

от 0 до 50

от 0 до 10 включ.

±20

-

(NO2)

св. 10 до 50

-

±20

от 0 до 100

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 200

от 0 до 20 включ.

±20

-

св. 20 до 200

-

±20

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

от 0 до 3000

от 0 до 300 включ.

±15

-

св. 300 до 3000

-

±15

от 0 до 5000

от 0 до 500 включ.

±15

-

св. 500 до 5000

-

±15

Определяемый компонент

Диапазон изме-рений1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона изме-рений2) массовой концентрации, мг/м3 (объемной доли, %)

Пределы допускаемой погрешности в условиях эксплуатации3), %

приведенной4)

относительной

Сумма оксидов азота NOx (в пересчете    на

NO2)5)

от 0 до 125

от 0 до 25 включ.

±20

-

св. 25 до 125

-

±20

от 0 до 250

от 0 до 25 включ.

±20

-

св. 25 до 250

-

±20

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

от 0 до 2500

от 0 до 250 включ.

±20

-

св. 250 до 2500

-

±20

от 0 до 7500

от 0 до 750 включ.

±15

-

св. 750 до 7500

-

±15

от 0 до 12500

от 0 до 1250 включ.

±15

-

св. 1250 до 12500

-

±15

Диоксид серы (SO2)

от 0 до 80

от 0 до 10 включ.

±25

-

св. 10 до 80

-

±25

от 0 до 200

от 0 до 20 включ.

±20

-

св. 20 до 200

-

±20

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

от 0 до 2000

от 0 до 200 включ.

±20

-

св. 200 до 2000

-

±20

от 0 до 5000

от 0 до 500 включ.

±15

-

св. 500 до 5000

-

±15

от 0 до 15000

от 0 до 1500 включ.

±15

-

св.1500 до 15000

-

±15

Хлористый водород (HCl)

от 0 до 15

от 0 до 5 включ.

±25

-

св. 5 до 15

-

±25

от 0 до 50

от 0 до 15 включ.

±25

-

св. 15 до 50

-

±25

от 0 до 100

от 0 до 15 включ.

±25

-

св. 15 до 100

-

±25

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

от 0 до 750

от 0 до 75 включ.

±15

-

св. 75 до 750

-

±15

от 0 до 2000

от 0 до 200 включ.

±15

-

св. 200 до 2000

-

±15

от 0 до 7000

от 0 до 500 включ.

±15

-

св. 500 до 7000

-

±15

Определяемый компонент

Диапазон изме-рений1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона изме-рений2) массовой концентрации, мг/м3 (объемной доли, %)

Пределы допускаемой погрешности в условиях эксплуатации3), %

приведенной4)

относительной

Фтористый водород (HF)

от 0 до 5

от 0 до 2 включ.

±25

-

св. 2 до 5

-

±25

от 0 до 50

от 0 до 10 включ.

±25

-

св. 10 до 50

-

±25

от 0 до 180

от 0 до 18 включ.

±25

-

св. 18 до 180

-

±25

Аммиак (NH3)

от 0 до 15

от 0 до 2 включ.

±25

-

св. 2 до 15

-

±25

от 0 до 50

от 0 до 10 включ.

±25

-

св. 10 до 50

-

±25

от 0 до 100

от 0 до 15 включ.

±25

-

св. 15 до 100

-

±25

от 0 до 200

от 0 до 20 включ.

±25

-

св. 20 до 200

-

±25

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

Метан (CH4)

от 0 до 25

от 0 до 25 включ.

±15

-

от 0 до 200

от 0 до 25 включ.

±15

-

св. 25 до 200

-

±15

от 0 до 500

от 0 до 50 включ.

±10

-

св. 50 до 500

-

±10

от 0 до 1000

от 0 до 100 включ.

±10

-

св. 100 до 1000

-

±10

от 0 до 10000

от 0 до 1000 включ.

±10

-

св.1000 до 10000

-

±10

от 0 до 2,5 %

от 0 до 0,1 % включ.

±10

-

св. 0,1 % до 2,5 %

-

±10

Формальдегид (CH2O)

от 0 до 10

от 0 до 2 включ.

±25

-

св. 2 до 10

-

±25

от 0 до 60

от 0 до 60 включ.

±15

-

Диоксид углерода (CO2)

от 0 до 10 %

от 0 до 1 % включ.

±15

-

св. 1 % до 10 %

-

±15

от 0 до 20 %

от 0 до 2 % включ.

±15

-

св. 2 % до 20 %

-

±15

от 0 до 30 %

от 0 до 3 % включ.

±15

-

св. 3 % до 30 %

-

±15

от 0 до 50 %

от 0 до 5 % включ.

±15

-

св. 5 % до 50 %

-

±15

Определяемый компонент

Диапазон изме-рений2 массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона изме-рений3 массовой концентрации, мг/м3 (объемной доли, %)

Пределы допускаемой погрешности в условиях эксплуатации4, %

приведенной5 6

относительной

Кислород (O2)

от 0 до 25 %

от 0 до 2 % включ.

±10

-

св. 2 % до 25 %

-

±10

Пары    воды

(H2O)

от 0 до 40 %

от 0 до 3 % включ.

±20

-

св. 3 % до 40 %

-

±20

от 0 до 40 %

от 0 до 10 % включ.

±15

-

св. 10 % до 40 %

-

±15

Таблица 5 - Метрологические характеристики ИК содержания компонентов в газовых средах (с устройством отбора и подготовки пробы) в условиях эксплуатации для комплекса модификации КПКВ II с применением газоанализатора многокомпонентного FTIRGAS 22

Определяемый компонент

Диапазон измерений7) массовой концентрации, мг/м8

Участок диапазона измерений9массовой концентрации, мг/м8

Пределы допускаемой погрешности в условиях эксплуатации3), %

приведенной4)

относительной

Оксид углерода (СО)

от 0 до 150000

от 0 до 15000 включ.

±10

-

св. 15000 до

150000

-

±10

Аммиак (NH3)

от 0 до 2000

от 0 до 200 включ.

±15

-

св. 200 до 2000

-

±15

от 0 до 5000

от 0 до 500 включ.

±15

-

св. 500 до 5000

-

±15

Таблица 6 - Метрологические характеристики ИК содержания компонентов в газовых средах (с устройством отбора и подготовки пробы) в условиях эксплуатации для комплекса модификации КПКВ II с применением газоанализатора LasIR

Определяемый компонент

Диапазон из-мерений1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона измере-ний2)

массовой    концентрации,

мг/м3 (объемной доли, %)

Пределы допускаемой погрешности в условиях эксплуатации3), %

приведенной4)

относительной

Кислород (О2)

от 0 до 1 %

от 0 до 0,1 % включ.

±15

-

св. 0,1 % до 1 %

-

±15

от 0 до 10 %

от 0 до 1 % включ.

±10

-

св. 1 % до 10 %

-

±10

от 0 до 25 %

от 0 до 2 % включ.

±10

-

св. 2 % до 25 %

-

±10

от 0 до 50 %

от 0 до 5 % включ.

±10

-

св. 5 % до 50 %

-

±10

от 0 до 100 %

от 0 до 10 % включ.

±10

-

св. 10 % до 100 %

-

±10

Сероводород (H2S)

от 0 до 200

от 0 до 5 включ.

±22

-

св. 5 до 200

-

±22

от 0 до 10000

от 0 до 100 включ.

±16

-

св. 100 до 10000

-

±16

от 0 до 1 %

от 0 до 0,1 % включ.

±16

-

св. 0,1 % до 1 %

-

±16

от 0 до 10 %

от 0 до 1 % включ.

±16

-

св. 1 % до 10 %

-

±16

ицах объемной доли, пересчет выпол-нализ. Пересчет данных состава газо-

зе и указываются в паспорте на ком-деляемого компонента.

содержания определяемого компонен-диапазона измерений, для которого в

В этом случае пределы допускаемой

она измерений, в который входит Св. ,1 %.

20 «Об утверждении перечня измере-нства измерений» раздел 3, п. 3.1.3. вуют обязательным метрологическим тверждении перечня измерений, отно-мерений» раздел 3, п. 3.1.3, от Cmin до пазона      измерений,       мг/м3,

денная погрешность, мг/м3;

. 3.1.3, раздела 3 Постановления Пра-

, %.

я которого нормированы пределы до-

  • 1) Комплекс имеет возможность отображения результатов измерений в един няется автоматически в соответствии с ГОСТ Р 8.974-2019 «ГСИ. Газовый а вых смесей».

  • 2) Конкретные компоненты и диапазоны измерений определяются при зака плекс. Допускается установка нескольких диапазонов измерений одного опре Допускается поставка комплексов с верхней границей диапазона измерений та Св, не указанной в таблице, при условии, что значение Св входит в участок таблице нормированы пределы допускаемой относительной погрешности. погрешности нормируются:

  • - приведенной - в соответствии с указанными в таблице;

  • - относительной - в соответствии с указанными в таблице для участка диапаз Номинальная цена единицы наименьшего разряда для H2S 0,1 мг/м3, для O2 0

  • 3) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.20

ний, относящихся к сфере государственного регулирования обеспечения еди Участок диапазона измерений, в котором результаты измерений соответст требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об у сящихся к сфере государственного регулирования обеспечения единства из Cmax,      где      Cmax      -      верхняя      граница      диа

а Cmin, мг/м3, рассчитывается по формуле

_ Суу cmin   с ,

°тах

где Су- верхняя граница диапазона измерений, в котором нормирована приве 5max - наибольшее допустимое значение погрешности измерений согласно г вительства РФ № 1847 от 16.11.2020, %;

Y - пределы допускаемой приведенной погрешности в условиях эксплуатации

  • 4) Нормирующее значение - верхний предел участка диапазона измерений, дл пускаемой приведенной погрешности.

Таблица 7 - Метрологические характеристики газоаналитических каналов

Наименование характеристики

Значение

1редел допускаемой вариации показаний, в долях от предела допускаемой

0,5

погрешности

1ределы допускаемого изменения выходного сигнала за 24 ч непрерывной

±0,5

работы, в долях от пределов допускаемой погрешности

Время прогрева, мин, не более

120

1редел допускаемого времени установления выходного сигнала (Т0,9), с:

- для газоаналитических ИК с применением газоанализатора многокомпо-

нентного FTIRGAS 22

180

- для остальных газоаналитических ИК

300

Таблица 8 - Метрологические характеристики ИК параметров пыли при использовании пылеизмерителей лазерных Л11И-05 (рег. № 47934-11)

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли1), г/м3

от 0,02 до 10

Пределы допускаемой относительной погрешности1) измерений массовой концентрации пыли, %

±20

Диапазон измерений спектрального коэффициента направленного пропускания3), %

от 0,5 до 95

Пределы допускаемой приведённой2) погрешности измерений спектрального коэффициента направленного пропускания, %

±2

  • 1) Метрологические характеристики установлены для тестового аэрозоля.

  • 2) Нормирующее значение - верхний предел диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.

3 Сбор результатов измерений спектрального коэффициента направленного пропускания системой сбора и обработки данных не предусмотрен. Измерение коэффициента проводится только при поверке ком-

плекса.

Таблица 9 - Метрологические характеристики ИК параметров пыли при использовании

пылеизмерителей лазерных ЛПИ-05 модификаций ЛПИ-05.1.1, ЛПИ-05.1.1В, ЛПИ-05.1.2,

ЛПИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.2

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли (в зависимости от модификации), мг/м3

  • -  ЛПИ-05.1.1, ЛПИ-05.1.1В, ЛПИ-05.1.21)

  • -  ЛПИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.22)

от 0 до П104 от 0 до 5403

Пределы допускаемой погрешности 3) измерений массовой концентрации пыли (в зависимости от модификации)

  • -  ЛПИ-05.1.1, ЛПИ-05.1.1В, ЛПИ-05.1.2

  • -  приведённой 4) в поддиапазоне от 0 до 5 мг/м3 включ., %

  • -  относительной в поддиапазоне св. 5 до Ь'104 мг/м3, %

  • -  ЛПИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.2

  • -  приведённой 4) в поддиапазоне от 0 до 2 мг/м3 включ., %

  • -  относительной в поддиапазоне св. 2 до 5Ч03 мг/м3, %

±20

±20

±20

±20

Диапазон показаний спектрального коэффициента направленного пропускания^ (на длине волны 638 нм), %

от 0 до 100

Диапазон измерений спектрального коэффициента направленного пропускания (на длине волны 638 нм), %

от 2 до 98

Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 638 нм), %

±2

  • 1) Для газохода диаметром 1 м (оптическая длина пути 1 м).

  • 2) Для газохода диаметром 1 м (оптическая длина пути 2 м).

  • 3) При условии градуировки по анализируемой среде.

  • 4) Нормирующее значение - верхний предел поддиапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.

  • 5) Сбор результатов измерений спектрального коэффициента направленного пропускания системой сбора и обработки данных не предусмотрен. Измерение коэффициента проводится только при поверке комплекса.

Таблица 10 - Метрологические характеристики ИК параметров пыли при использовании анализаторов пыли DUSTHUNTER SP100

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли, мг/м3

от 0 до 200

Пределы допускаемой погрешности 1 измерений массовой концентрации пыли

  • -  приведённой 2) в поддиапазоне от 0 до 2 мг/м3 включ., %

  • -  относительной в поддиапазоне св. 2 до 200 мг/м3, %

±20

±20

Диапазон измерений спектрального коэффициента направленного пропускания^ (на длине волны 650 нм), %

от 5 до 95

Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм), %

±5

  • 1) При условии градуировки по анализируемой среде.

  • 2) Нормирующее значение - верхний предел поддиапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.

  • 3) Сбор результатов измерений спектрального коэффициента направленного пропускания системой сбора и обработки данных не предусмотрен. Измерение коэффициента проводится только при поверке комплекса.

Таблица 11 - Метрологические характеристики ИК параметров пыли при использовании анализаторов пыли ETL-D моделей ETL-D 100, ETL-D 200, ETL-D 208

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли (в зависимости от модели), мг/м3

  • - ETL-D 100

  • - ETL-D 200

  • - ETL-D 208

от 0 до 1000

от 0 до 200

от 0 до 200

Пределы допускаемой погрешности 1) измерений массовой концентрации пыли (в зависимости от модели)

  • - ETL-D 100

  • -  приведённой 2) в поддиапазоне от 0 до 10 мг/м3 включ., %

  • -  относительной в поддиапазоне св. 10 до 1000 мг/м3, %

  • - ETL-D 200

  • -  приведённой 2) в поддиапазоне от 0 до 5 мг/м3 включ., %

  • -  относительной в поддиапазоне св. 5 до 200 мг/м3, %

  • - ETL-D 208

  • -  приведённой 2) в поддиапазоне от 0 до 2 мг/м3 включ., %

  • -  относительной в поддиапазоне св. 2 до 200 мг/м3, %

±20

±20

±20

±20

±20

±20

Диапазон измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм), %

от 5 до 95

Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм), %

±5

  • 1) При условии градуировки по анализируемой среде.

  • 2) Нормирующее значение - верхний предел поддиапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.

  • 3) Сбор результатов измерений спектрального коэффициента направленного пропускания системой сбора и обработки данных не предусмотрен. Измерение коэффициента проводится только при поверке комплекса.

Таблица 12 - Метрологические характеристики ИК параметров пыли при использовании анализаторов пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 800, D-R 808, D-R 820F

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли (в зависимости от модификации), мг/м3

- D-R 220, D-R 2901)

от 0 до 2000

- D-R 320, D-R 800, D-R 808, D-R 820F

от 0 до 200

Пределы допускаемой погрешности2-* измерений массовой концентрации пыли (в зависимости от модификации)

- D-R 220, D-R 290

- приведённой3* в поддиапазоне от 0 до 5 мг/м3 включ., %

±20

- относительной в поддиапазоне св. 5 до 2000 мг/м3, %

±20

- D-R 320, D-R 800, D-R 808, D-R 820F

- приведённой3* в поддиапазоне от 0 до 2 мг/м3 включ., %

±20

- относительной в поддиапазоне св. 2 до 200 мг/м3, %

±20

Диапазон измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм) для модификации D-R 320, %

от 5 до 95

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм) для модификации D-R 320, %

±5

  • 1) Для газохода диаметром 1 м (оптическая длина пути 2 м).

  • 2) При условии градуировки по анализируемой среде.

  • 3) Нормирующее значение - верхний предел поддиапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.

  • 4) Сбор результатов измерений спектрального коэффициента направленного пропускания системой сбора и обработки данных не предусмотрен. Измерение коэффициента проводится только при поверке комплекса.

Таблица 13 - Метрологические характеристики ИК температуры газового потока

Наименование средства измерений (регистрационный номер ФИФ ОЕИ)

Диапазоны измерений температуры1), °С

Пределы допускаемой приведенной2) погрешности, %

Пределы допускаемого отклонения ТС от НСХ ,°С

Термопреобразователи с унифицированным   выходным   сигналом

ТСПУ-205

(рег. № 68499-17)

от 0 до +500

±0,5

-

Преобразователи температуры Мет-ран-280, Метран-280-Ех (рег. № 23410-13)

от -50 до +500 включ. св. +500 до +1000

от -50 до +500 включ. св. +500 до +1200

±0,4

±0,3

±0,4

±0,3

-

Термопреобразователи сопротивления платиновые Sensy Temp серий TSA, TSC, TSP

(рег. № 69355-17)

от -50 до +600

-

±(0,3+0,005|t|)

Термопреобразователи сопротивления

TR10-D/TR10-C

(рег. № 64818-16)

от -200 до +600

-

±(0,3+0,005|t|)

Термопреобразователи сопротивления ТС

(рег. № 58808-14)

от -196 до +600

-

±(0,3+0,005|t|)

  • 1) Номинальная цена единицы наименьшего разряда измерительного канала температуры 0,1 оС.

  • 2) Нормирующее значение верхний предел диапазона измерений, для которого нормированы пределы

допускаемой приведенной погрешности.

Таблица 14 - Метрологические характеристики ИК температуры газового потока

Наименование средства измерений (регистрационный номер ФИФ ОЕИ)

Диапазоны из-мерений1) температуры, °С

Пределы допускаемой абсолютной погрешно-сти2), оС

Термопреобразователи с унифицированным выходным сигналом ТПУ-205

(рег. № 78838-20)

от -50 до +300

±3

от -50 до +400

±3

от -50 до +500

±5

Термопреобразователи универсальные ТПУ 0304 (рег. № 50519-17)

от -50 до +200

±3

от -50 до +350

±3

от -50 до +600

±4

от -50 до +750

±4

от -50 до +1300

±5

  • 1) 1 Конкретные диапазоны измерений определяются при заказе и указываются в паспорте на комплекс.

  • 2) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, пп. 3.9.

Таблица 15 - Метрологические характеристики ИК абсолютного давления газового потока

Наименование средства измерения (регистрационный номер ФИФ ОЕИ)

Диапазоны измере-ний1) абсолютного давления, кПа

Пределы допускаемой основной приведенной2) погрешности, %

Пределы допускаемой дополнительной приведенной погрешности3), %

Преобразователи давления измерительные АИР-20/М23) (рег. № 63044-16)

от 0 до 160

±0,5

±0,25

Преобразователи давления измерительные S-10, S-113)

(рег. № 38288-13)

от 0 до 150

±0,5

±0,4

Преобразователи давления измерительные 2600Т модификации 2613) (рег. № 69141-17)

от 0 до 150

±0,5

±0,4

  • 1) Номинальная цена единицы наименьшего разряда измерительного канала давления 0,1 кПа.

  • 2) от влияния температуры на каждые 10 оС.

  • 3) Пределы допускаемой приведенной погрешности в условиях эксплуатации ±9,0 %.

Таблица 16 - Метрологические характеристики ИК абсолютного давления газового потока

Наименование средства измерения (регистрационный номер ФИФ ОЕИ)

Диапазоны измере-ний1) абсолютного давления, кПа

Пределы допускаемой абсолютной погреш-ности2), кПа

Преобразователи давления измерительные АИР-20/М2 (рег. № 63044-16)

от 0 до 160

±1,0

Преобразователи давления измерительные

АИР-10 (рег. № 31654-19)

от 0 до 160

±1,0

Датчики давления Метран-150 (рег. № 32854-13)

от 0 до 160

±1,0

Преобразователи давления измерительные

ОВЕН ПД100И (рег. № 56246-14)

от 0 до 160

±1,0

  • 1) Конкретные диапазоны измерений определяются при заказе и указываются в паспорте на комплекс.

  • 2) Нормирующее значение - верхний предел диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.

  • 3) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, пп. 3.13.

Таблица 17 - Метрологические характеристики ИК скорости газового потока

Наименование средства измерений (регистрационный номер ФИФ ОЕИ)

Диапазоны измерений скорости, м/с

Пределы допускаемой погрешности в условиях эксплуатации

приведенной1), %

относительной.%

Измеритель скорости газового потока

FMD 09

(рег. № 64021-16)

от 3 до 30

-

±2

Измеритель скорости потока

D-FL 200, D-FL 220

(рег. № 53691-13)

от 0,1 до 402)

±3

-

Расходомеры газа ультразвуковые

FLOWSIC 100 (рег. № 43980-10)

от 0,1 до 0,3

-

±23)

-

±14)

от 0,3 до 120

-

±1,53)

-

±14)

Измеритель расхода и скорости газового потока ИС-14.М (рег. № 65860-16)

от 0,2 до 5 включ.

-

± 0,2-100 5) V

св. 5 до 50

-

±3

Измеритель скорости газового потока ультразвуковой ETL-F Ultra (рег. № 90914-23)

от 0,05 до 0,3

включ.

±20

-

св. 0,3 до 4 включ.

±3

-

св. 4 до 40

-

±3

  • 1) Приведенные к верхнему пределу диапазона измерений.

  • 2) Относительная погрешность в условиях эксплуатации не более ±10 % в диапазоне измерений от 12 до 40 м/с.

  • 3) При однолучевом исполнении.

  • 4) При двухлучевом исполнении.

  • 5) Где V - скорость газового потока, м/с.

Таблица 18 - Диапазоны показаний расчетных значений показателей выбросов

Наименование характеристики

Значение

Диапазон показаний объемного расхода в рабочих условиях, м3

от S-V^) до S-V^)1)

Диапазон показаний массовых выбросов i-го загрязняющего вещества, г/с

от 0 до Mi(B)2)

  • 1) Конкретные диапазоны показаний определяются при заказе исходя из площади сечения газохода или дымовой трубы и диапазона измерений скорости газового потока и указываются в паспорте на комплекс.

Где S - значение площади поперечного сечения газохода или дымовой трубы на конкретном источнике выбросов, м2.

У(н) - нижний предел диапазона измерений скорости газового потока, м/с. У(в) - верхний предел диапазона измерений скорости газового потока, м/с.

  • 2) Верхний предел диапазона показаний массового выброса i-го загрязняющего вещества М1(в), г/с, рассчитывается по формуле

„„     Ci(s)- V(s)- S

М1(в) =---„   ---

1000

где С'л(в) - верхний предел диапазона измерений i-го загрязняющего вещества, массовая концентрация, мг/м3, нормированные в таблицах 3 - 11;

У(в) - верхний предел диапазона измерений скорости газового потока, м/с;

Верхний предел диапазона показаний массовых выбросов загрязняющих веществ в единицах кг/ч получают умножением значения М1(в) на коэффициент 3,6.

Верхний предел диапазона показаний валового выброса i-го загрязняющего вещества Wri (в), т/г, рассчитывается по формуле

Wi(b) = М1(в)-31,536

Конкретные диапазоны показаний определяются при заказе исходя из площади сечения газохода и диапазонов измерений содержания определяемых компонентов и скорости газового потока и указываются в паспорте на комплекс.

Таблица 19 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания переменным током частотой (50±1) Гц, В

  • - однофазная система

  • - трехфазная система

от 207 до 253

от 360 до 440

Потребляемая мощность, кВт, не более

401)

Средняя наработка до отказа, ч, не менее (при доверительной вероятности Р=0,95)

24000

Средний срок службы, лет

10

Условия эксплуатации при установке в блок-боксе

- диапазон температуры окружающей среды, °С

от -60 до

+60

Условия эксплуатации внутри блок-бокса:

- диапазон температуры окружающей среды, °С

от +10 до +35

- диапазон атмосферного давления, кПа

от 84,0 до

106,7

- относительная влажность окружающего воздуха при температуре +35 °С (без конденсации влаги), %, не более

90

Наименование характеристики

Значение

Параметры анализируемой газовой среды

Температура анализируемой среды, °С:

  • - для газоаналитических ИК с применением газоанализаторов многокомпонентных FTIRGAS 22

  • - для остальных газоаналитических ИК, не более

от -50 до +1350 +1200

Давление, кПа, не более:

  • - избыточное, для газоаналитических ИК с применением газоанализаторов многокомпонентных FTIRGAS 22

  • - абсолютное, для остальных газоаналитических ИК

500

150

Объемная доля паров воды (при температуре не более +200 °С, без конденсации влаги), %, не более

40

Массовая концентрация взвешенных частиц, г/м3, не более:

  • - для газоаналитических ИК с применением газоанализаторов многокомпонентных FTIRGAS 22

  • - для остальных газоаналитических ИК

100

-2)

Содержание химически активных газов (NH3, NO, NO2, SO2) для датчика сероводорода у газоанализатора MGA 12, не более

ПДКв.р.з3)

Диапазон температуры пробоотборного зонда с обогреваемой линией, °С

от +110 до +185

  • 1) В зависимости от состава комплекса.

  • 2) В соответствии с верхними границами диапазонов измерений ИК параметров пыли, приведенных в таблицах 7 - 11.

  • 3) ПДКв.р.з. - предельно-допустимая концентрация компонентов в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88.

Таблица 20 - Габаритные размеры и масса

Наименование элемента комплекса

Габаритные размеры, мм, не более

Масса, кг, не более

Длина

Ширина

Высота

Диаметр

Пробоотборный зонд

470

227

350

-

20

Линии транспортировки пробы подогреваемые

по

заказу

-

-

по

заказу

-

Шкаф газоаналитического канала модификаций КПКВ I и КПКВ II (с газоанализаторами MGA 12 и MCA 10)

600

800

2100

-

250

Шкаф газоаналитического канала модификации КПКВ II (с газоанализатором FTIRGAS22)

600

1700

2100

-

300

Шкаф с системой сбора и обработки данных (ССОД)

600

800

2100

-

250

Знак утверждения типа

наносится типографским методом на маркировочную табличку комплекса и на титульный лист Руководства по эксплуатации.

Комплектность средства измерений

Таблица 21 - Комплектность комплекса

Наименование

Обозначение

Количество

Комплекс постоянного контроля выбросов

КПКВ1)

1 комплект

Документация:

Руководство по эксплуатации

ETL-КПКВ РЭ2)

1 экз.

Руководство пользователя ССОД-ПК и ССОД-ПЛК

РП. ЕТЛ выбросы

1 экз.

Паспорт

ETL-КПКВ ПС2)

1 экз.

  • 1) Модификация комплекса КПКВ I или КПКВ II определяется при заказе.

  • 2) Общее обозначение. Обозначение документа для конкретного проекта формируется на этапе проектирования и указывается в документе.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ETL-КПКВ РЭ «Комплексы постоянного контроля выбросов КПКВ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - V107 Па»;

Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;

Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;

ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний;

ИТС 22.1-2021 Информационно-технический справочник по наилучшим доступным технологиям «Общие принципы производственного экологического контроля и его метрологического обеспечения»;

ТУ 26.51-006-60997399-23 «Комплексы постоянного контроля выбросов КПКВ. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб») ИНН 7806410090

Адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216 Телефон/факс: +7 (812) 309-00-77

Web-сайт: www.evrotechlab.ru

E-mail: office@evrotechlab.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

_ су

cmin        ,

итах

где Cy- верхняя граница диапазона измерений, в котором нормирована приведенная погрешность, мг/м8;

Smax - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %;

y - пределы допускаемой приведенной погрешности в условиях эксплуатации, %.

4) Нормирующее значение - верхний предел участка диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.

1

В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3.

Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Cmax, где Cmax - верхняя граница диапазона измерений, мг/м3, а Cmin, мг/м3, рассчитывается по формуле

2

Комплекс имеет возможность отображения результатов измерений в единицах объемной доли, пересчет выполняется автоматически в соответствии с ГОСТ Р 8.974-2019 «ГСИ. Газовый анализ. Пересчет данных состава газовых смесей».

3

Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на комплекс. Допускается установка нескольких диапазонов измерений одного определяемого компонента.

Допускается поставка комплексов с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что значение Св входит в участок диапазона измерений, для которого в таблице нормированы пределы допускаемой относительной погрешности. В этом случае пределы допускаемой погрешности нормируются:

  • - приведенной - в соответствии с указанными в таблице;

  • - относительной - в соответствии с указанными в таблице для участка диапазона измерений, в который входит Св.

Наименьший разряд показаний, в зависимости от единицы измерений:

  • - массовая концентрация, мг/м3                                                                0,01

  • - объемная доля, млн-1                                                                        0,01

  • - объемная доля, %                                                                       0,001

4

В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3.

Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Cmax, где Cmax - верхняя граница диапазона измерений, мг/м3, а Cmin, мг/м3, рассчитывается по формуле

су'У

cmin =     ,

°тах

где Cy- верхняя граница диапазона измерений, в котором нормирована приведенная погрешность, мг/м3; Smax - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %;

y - пределы допускаемой приведенной погрешности в условиях эксплуатации, %.

5

Нормирующее значение - верхний предел участка диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.

6

Сумма оксидов азота NOx (в пересчете на NO2) является расчетной величиной. Массовая концентрация оксидов азота (Cnox) в пересчете на NO2 рассчитывается по формуле:

Cnox=Cno2+1,53- Cno,

где Cno2 и Cno — измеренные значения массовой концентрации диоксида азота и оксида азота, мг/м3,

соответственно.

7

Комплекс имеет возможность отображения результатов измерений в единицах объемной доли, пересчет выполняется автоматически в соответствии с ГОСТ Р 8.974-2019 «ГСИ. Газовый анализ. Пересчет данных состава газовых смесей».

8

В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3.

Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Cmax, где Cmax - верхняя граница диапазона измерений, мг/м8, а Cmin, мг/м8, рассчитывается по формуле

9

Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на комплекс. Допускается установка нескольких диапазонов измерений одного определяемого компонента.

Допускается поставка комплексов с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что значение Св входит в участок диапазона измерений, для которого в таблице нормированы пределы допускаемой относительной погрешности. В этом случае пределы допускаемой погрешности нормируются:

  • - приведенной - в соответствии с указанными в таблице;

  • - относительной - в соответствии с указанными в таблице для участка диапазона измерений, в который входит Св.

Номинальная цена единицы наименьшего разряда 0,1 мг/м8.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
