ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры электронные для точных измерений МТИ-100

Манометры электронные для точных измерений МТИ-100 (далее по тексту - МТИ или манометры) предназначены для измерений значений абсолютного давления, избыточного давления, разности давлений жидкостей и газов, а также избыточного давления-разрежения газов и гидростатического давления.

Принцип действия МТИ основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя. Таким образом, МТИ относятся к манометрам прямого действия.

МТИ изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство, жидкокристаллический индикатор (ЖК-индикатор). Измеряемая среда подается в приемную камеру первичного преобразователя через стандартный штуцер, под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сопротивления напыленных (или вытравленных) на кремниевой подложке тензорезисторов, в результате чего формируется сигнал, пропорциональный давлению. Микропроцессорный модуль рассчитывает текущее значение измеренного сигнала, производит масштабирование, выводит информацию на ЖК-индикатор, осуществляет опрос клавиатуры.

Просмотр и изменение параметров конфигурации МТИ производится посредством кнопочной клавиатуры. Индикация значений измеряемых величин и параметров конфигурации происходит на многофункциональном индикаторе. Измеренные значения отображаются одновременно на 4-х разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения меток относительно диапазона измерений. Также на индикаторе отображаются единицы измерения.

В зависимости от возможности перестройки диапазона измерений МТИ являются по ЖК-индикатору - однопредельными, по шкальному индикатору - перенастраиваемыми.

Обозначение МТИ в зависимости от измеряемого давления:

• - МТИ-100-ДА - манометры абсолютного давления;

• - МТИ-100-ДИ - манометры избыточного давления;

• - МТИ-100-ДИВ - манометры избыточного давления - разрежения;

• - МТИ-100-ДД - манометры разности давлений;

• - МТИ-100-ДГ  - манометры гидростатического давления.

В МТИ-100/М2 предусмотрена возможность наличия унифицированного сигнала постоянного тока от 4 до 20 мА и напряжения от 0,4 до 2 В, от 0,8 до 3,2 В, от 0,5 до 4,5 В и от 1 до 5 В.

МТИ изготавливаются в следующих модификациях: МТИ-100/MI, МТИ-100/М2, МТИ-100/М2НГ, МТИ-ЮО/МЗ, МТИ-100/М4, МТИ-100/М4НГ, различающихся по конструктивному исполнению. Индекс «НГ» в модификациях МТИ-100/М2НГ и МТИ-100/М4НГ обозначает, что корпуса указанных манометров выполнены из коррозионностойкой стали. МТИ имеют исполнения: общепромышленное (МТИ-100/MI, МТИ-100/М2, МТИ-100/М2НГ, МТИ-ЮО/МЗ, МТИ-100/М4, МТИ-100/М4НГ), атомное (повышенной надежности) для эксплуатации на объектах АС и ОЯТЦ (МТИ-100А/М1, МТИ-100А/М2, МТИ-100А/М2НГ, МТИ-100А/МЗ, МТИ-100А/М4,   МТИ-100А/М4НГ),

взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (МТИ-ЮОЕх/Ml, МТИ-100Ех/М2, МТИ-100Ех/М2НГ, МТИ-ЮОЕх/МЗ, МТИ-100Ех/М4, МТИ-100Ех/М4НГ).

Фотографии общего вида манометров представлены на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2, обозначение места нанесения знака поверки представлено на рисунке 1.

МТИ-100/М2НГ

МТИ-100/М4НГ

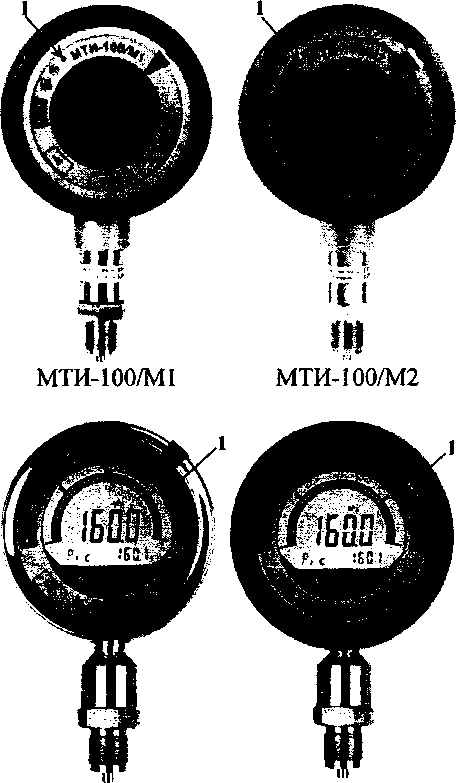

Рисунок 1 - Общий вид манометров электронных для точных измерений МТИ-100, обозначение места нанесения знака поверки (1)

ttcmo nm&fumf тквнм клейма

Рисунок 2 - Схема пломбировки от несанкционированного доступа

В МТИ предусмотрено внутреннее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль МТИ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО, предназначенное для взаимодействия МТИ с компьютером, не оказывает влияния на метрологические характеристики МТИ.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на переднюю панель манометров термотрансферным способом, а также на руководство по эксплуатации НКГЖ.406233.058РЭ и паспорта НКГЖ.406233.058ПС, НКГЖ.406233.058-01 ПС - типографским способом. .

Таблица 4 - Комплектность средства измерений

осуществляется по документу НКГЖ.406233.058МП «Манометры электронные для точных измерений МТИ-100. Методика поверки (с Изменением № 1)», утвержденному ФГУП «ВНИИМС», 30.09.2016 г.

Основные средства поверки:

• - калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный № 56318-14);

• - мультиметр цифровой Fluke 8845А (Регистрационный № 57943-14);

• - манометры грузопоршневые МП-60М (Регистрационный № 47334-11);

• - манометры грузопоршневые МП-600 (Регистрационный № 61479-15);

• - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03);

• - задатчик разрежения «Метран-503 Воздух» (Регистрационный № 25940-03);

• - калибратор давления пневматический «Метран-504 Воздух» (Регистрационный №31057-09);

• - калибратор давления пневматический «Метран-505 Воздух» (Регистрационный №42701-09);

• - комплекс поверочный давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210» (Регистрационный № 36734-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - Г10⁶ Па.

ТУ 4212-128-13282997-2015. Манометры электронные для точных измерений МТИ-100. Технические условия.
