МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

13 октября 2017 г.

аа        л.                          Москва -

О переоформлении свидетельства об утверждении типа средства измерений № 31713 «Установки для измерения объемной активности радиоактивных аэрозолей УДАС-201» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО НПП «РАДИКО» от 11 ноября 2016 г. № 1529/1-01-1016 приказываю:

• 1. Внести изменения в описание типа на установки для измерения объемной активности радиоактивных аэрозолей УДАС-201, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 37824-08, изложив его в новой редакции согласно приложению к.настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 31713 «Установки для измерения объемной активности радиоактивных аэрозолей УДАС-201», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 37824-08, в связи с внесением изменений в методику поверки.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС»

(А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или ин£ивид^ыю^                ⁴

. Контроль за исполнениоадеДатаош^гвтад^^          з

метрологии.

СВЕДЕНИЯ.О СЕРТИФИКАТЕ ЭП

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «13» октября 2017 г. №2166

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для измерения объемной активности радиоактивных аэрозолей УДАС-201

Установки для измерений объемной активности радиоактивных аэрозолей УДАС-201 (далее - установки) предназначены для непрерывных измерений объемной активности альфа-и бета-излучающих аэрозолей в воздухе помещений и систем вентиляции на атомных станциях, радиохимических производствах и других радиационно-опасных объектах, использующих источники ионизирующих излучений.

Конструктивно установки представляют собой стальную конструкцию, на которой закреплены следующие блоки:

• -     блок детектирования - БД;

• -     блок первичной обработки данных с дисплеем и сигнализаторами (далее по тексту - БПОД) или без них (далее по тексту - БПО);

• -     блок расходомера;

• -     электротехнический блок;

• -     коробка соединительная .

В установках реализована многоканальная спектрометрия альфа-излучения, отдельная дискриминация бета-излучения, статическая и динамическая компенсация фонового гамма-излучения, высокая эффективность регистрации низкоэнергетического бета-излучения.

Работа установок основана на принципе прокачки контролируемого воздуха через фильтр, учета объема прокаченного воздуха, регистрации излучения частиц, осажденных на фильтре, и алгоритмической обработкой полученных данных. Внешний вид установки на раме с указанием мест размещения знака утверждения типа и пломбировки от несанкционированного доступа представлены на рис. 1.

На фильтрующей ленте осаждаются радиоактивные частицы из проходящего через неё воздуха. Высокая эффективность фильтра способствует наиболее точному измерению активности аэрозолей. По мере загрязнения фильтра увеличивается его сопротивление прохождению воздуха, что приводит к повышению разности давления на входе и выходе в тракте расходомера. Перепад давления регистрируется мембранным.датчиком, сигнал от которого передается на БПОД (БПО). При превышении заданного давления с БПОД (БПО) подается напряжение на электродвигатель лентопротяжного механизма и осуществляется перемотка фильтрующей ленты. При обрыве фильтрующей ленты разность давлений резко уменьшается, что также регистрируется датчиком давления, при этом выводится информацию о неисправности.

Для регистрации альфа- и бета- излучения радионуклидов, осажденных на фильтре, используется сборка детекторов, состоящая из двух кремниевых детекторов, расположенных друг за другом. Детекторы преобразуют энергию альфа-, бета- и гамма- излучения, испускаемого частицами в электрические импульсы. Амплитуда импульсов пропорциональна энергии излучения, а частота следования пропорциональна активности. Первый детектор регистрирует альфа-, бета- и гамма- излучение, а второй обеспечивает регистрацию только гамма-излучения.

Все первичные сигналы от БД и блока расходомера подаются на вход БПОД (БПО).

БПОД управляет работой всей установки, производит необходимые преобразования сигналов, выполняет вычисления и осуществляет выдачу сигналов посредством срабатывания: реле, выходных аналоговых сигналов и выдачу сигналов по двум независимым интерфейсам RS485. В БПОД (БПО) предусмотрена возможность выдачи световых сигналов превышения контрольных уровней (уставок), звуковых сигналов, представления информации на встроенном жидкокристаллическом дисплее, возможность подключения по интерфейсу RS232 и возможность включения и отключения установки.

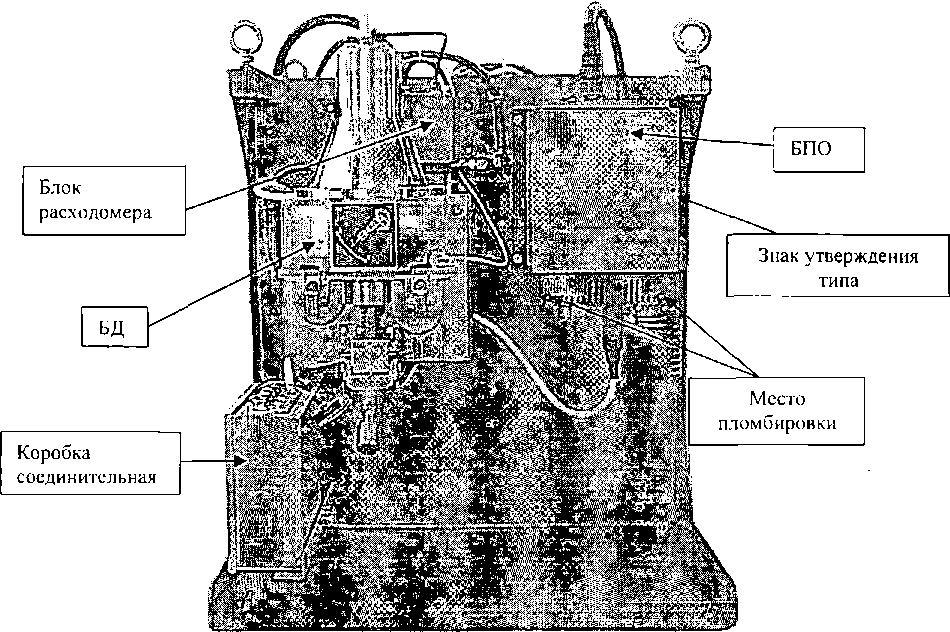

Рисунок 1 - Внешний вид установки на раме, места пломбировки и размещения знака утверждения типа

Модификации установок и их отличительные особенности представлены в таблице 1.

Таблица 1 - Модификации установок

УДАС-201 полностью автоматизированная установка со встроенным программным обеспечением (ПО).

ПО делится на два типа:

Базовое ПО отвечает за управление основными функциями прибора. Оно одинаково для всех типов БПО (блок первичной обработки) или БПОД (блок первичной обработки со встроенным дисплеем).

Прикладное ПО обеспечивает сбор, расчет и управление данными, а также необходимые функции, которые не обеспечивает базовое ПО. Прикладное ПО является специфическим для каждого БПОД (БПО). Прикладное ПО загружается непосредственно при начальной настройке УДАС-201. Идентификационные данные приведены в таблице 2.

Таблица 2 - Идентификационные данные (признаки) ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики приведены в таблице 3.

Таблица 3 - Метрологические и технические характеристики

’При измерении альфа-активности аэрозолей необходимо выполнение условия m-V<3 мг, где: tn-запыленность отбираемого воздуха. мгм'³, V-объем прокаченного воздуха, м³.

наносится типографским способом на титульные листы паспорта и руководства по эксплуатации ВШКФ.413579.002 РЭ и методом шелкографии на пленочную этикетку, клеящуюся на корпус БПО или БПОД.

Комплект поставки установок приведен в таблице 4.

Таблица 4 - Комплект поставки установок

осуществляется по документу ВШКФ.413579.002 МП «Установки для измерения объемной активности радиоактивных аэрозолей УДАС-201. Методика поверки», с изменением № 1, утвержденным ФГУП «ВНИИФТРИ» 10.07.2017 г.

Основные средства поверки:

источники радионуклидные бета-излучения метрологического назначения закрытые типа ИМИ, активность от 10² до 10⁴ Бк, пределы допускаемой относительной погрешности ±6 % (регистрационный № 61305-15);

- источники радионуклидные альфа-излучения метрологического назначения закрытые типа ИМИ, активность от 10² до 10⁴ Бк, пределы допускаемой относительной погрешности ±6 %(регистрационный № 61304-15).

ротаметр ЭМ 210-Р-008Г-Г, диапазон расхода от 0,24 до 2,4 м³/ч, класс точности 4 (регистрационный № 48744-1 Г).

Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационной документации.

ГОСТ 8.090-79 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объемной активности радиоактивных аэрозолей

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

Установки для измерения объемной активности радиоактивных аэрозолей УДАС-201. Технические условия ВШКФ.413579.002 ТУ.

Общество с ограниченной ответственностью Научно-производственное предприятие «Радиационный контроль. Приборы и методы» (ООО НПП «РАДИКО»)

Адрес: 249035, г. Обнинск, Калужская обл., пр-т Маркса, 14

Тел.: +7(48439)49716; Факс: +7(48439)49768

E-mail: main@radico.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Тел./факс +7 (495) 526-63-00 E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
