МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

20 мая 2019 г,                                                х. 1126

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 52807 «Система измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть -Мегионнефтегаз» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ОАО «Славнефть-Мегионнефтегаз» от 06 декабря 2018 г. б/н приказываю:

  • 1. Внести изменения в описание типа на систему измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55316-13, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить методику поверки по документу МП 55316-13 «ГСИ. Система измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз». Методика поверки» с изменением № 1, утвержденному ФБУ «Тюменский ЦСМ» 19 ноября 2018 г.

  • 3. Переоформить свидетельство об утверждении типа № 52807 «Система измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55316-13, в связи с внесением изменений в методику поверки.

  • 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

    С.С. Голубев

Заместитель Руководителя

г                              \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

ая д! ния о сертификлн: эп

Сертификат: 00E1036EE32711E880E9E0O71BFC5DD276 Кому вцдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019




Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» мая 2019 г. № 1126

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз»

Назначение средства измерений

Система измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз» (далее - СИКН) предназначена для измерения массы нефти.

Описание средства измерений

Принцип действия СИКН основан на косвенном методе динамических измерений с помощью преобразователей расхода жидкости турбинных. Сигналы с преобразователей расхода, измерительных преобразователей давления, температуры, плотности, объемной доли воды в нефти поступают в систему обработки информации, которая принимает, обрабатывает информацию, производит вычисление, индикацию и регистрацию результатов измерений количества и показателей качества нефти.

СИКН состоит из функционально объединенных блоков:

  • 1) Блок измерительных линий (БИЛ), который состоит из пяти измерительных линий (ИЛ): три рабочие и две резервные.

  • 2) Блок измерений показателей качества нефти (БИК).

  • 3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

Состав СИКН представлен в таблице 1.

Таблица 1 - Состав СИКН

Наименование и тип средства измерений

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

1

2

Преобразователи расхода жидкости турбинный

15427-01

HELIFLU TZ-N

15427-06

Преобразователи измерительные 644

14683-00

14683-04

14683-09

Преобразователи измерительные Rosemount 644

56381-14

Термопреобразователи сопротивления платиновые

22257-01

серии 65

22257-05

22257-11

Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ мод. 65-644

27129-04

Датчики температуры 644

39539-08

Датчики температуры Rosemount 644

63889-16

Преобразователи давления измерительные 3051

14061-99

14061-04

14061-10

14061-15

Продолжение таблицы 1

1

2

Преобразователи давления измерительные 3051S

24116-02

мод. T исп. Classic

24116-08

24116-13

Влагомеры нефти поточные модели LC

16308-02

Влагомеры нефти поточные УДВН-1пм

14557-10

14557-15

Влагомеры поточные модели L

25603-03

46359-11

56767-14

Денсиметры SARASOTA мод. FD960

19879-00

19879-06

Преобразователи плотности жидкости измерительные модели 7835

52638-13

Комплексы измерительно-вычислительные ИМЦ-03

19240-00

19240-05

СОИ и технологическая схема СИКН обеспечивают выполнение следующих функций:

  • -  вычисление объема нефти при рабочих условиях и приведение к стандартным условиям, согласно ГОСТ Р 8.595, в т.ч. по каждой измерительной линии;

  • -  вычисление текущего значения плотности нефти при температуре и давлении в БИК;

  • -  приведение текущего значения плотности нефти к условиям измерения объема нефти и к стандартным условиям;

  • -  вычисление массы брутто нефти;

  • -  вычисление средневзвешенного значения плотности нефти при условиях измерения объема за отчетный период (2 часа, смена, сутки) и приведение к стандартным условиям;

  • -  вычисление средневзвешенных значений температуры и давления для каждой измерительной линии и для СИКН в целом за отчетный период (2 часа, смена, сутки);

  • -  поверка и контроль метрологических характеристик (далее - КМХ) преобразователя расхода (далее - ПР) без нарушения процесса измерения количества и показателей качества нефти;

  • -  автоматический контроль, индикация, сигнализация и регистрация выходных значений параметров нефти за установленные пределы;

  • -  формирование текущих отчетов, актов приема-сдачи, паспортов качества нефти, протоколов поверки и контроля метрологических характеристик преобразователей расхода;

  • -  контроль метрологических характеристик рабочих преобразователей расхода по контрольному;

  • -  вычисление массы нетто;

  • -   индикация и регистрация результатов измерений;

  • -  защита от несанкционированного доступа констант СОИ, участвующих в вычислении массы нефти, результатов поверки и КМХ ПР.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

Общий вид СИКН представлен на рисунке 1.

Приказ Росстандарта №1126 от 20.05.2019, https://oei-analitika.ru

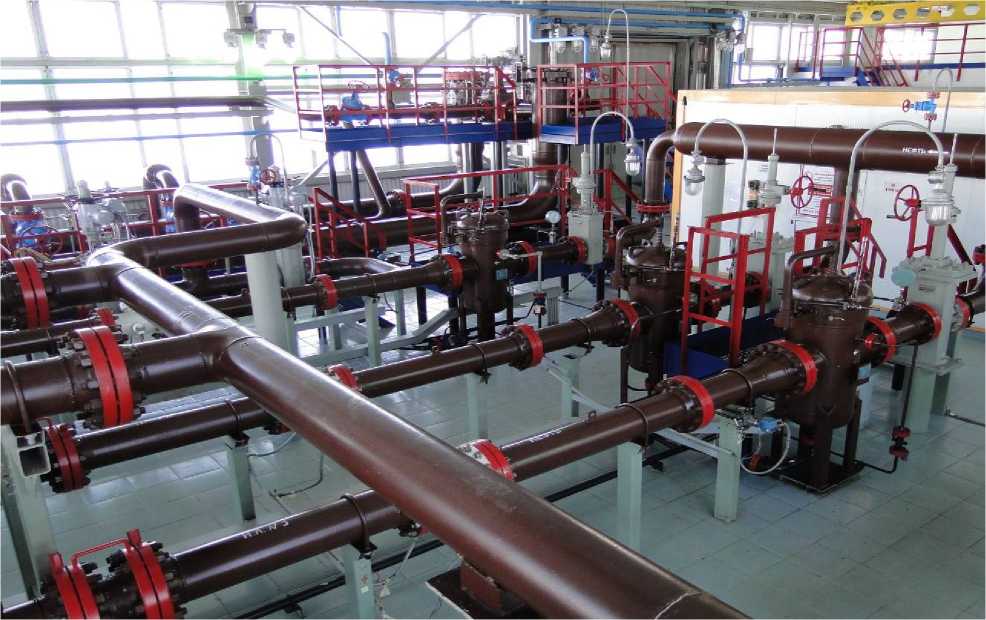

Рисунок 1 - Общий вид СИКН

Программное обеспечение

СИКН имеет аттестованное программное обеспечение (ПО), которое представлено встроенным прикладным ПО измерительно-вычислительного комплекса «ИМЦ-03» и аттестованным программным обеспечением автоматизированного рабочего места оператора. Свидетельство о метрологической аттестации программного обеспечения (программы) № ПО-2550-03-2011.

Идентификационные данные программного обеспечения приведены в таблице 2.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

ИВК «ИМЦ-03»

АРМ оператора

Идентификационное наименование ПО

oil tm.exe

calc.dll

Номер версии (идентификационный номер) ПО

342.01.01

1.1

Цифровой идентификатор ПО

1FEEA203

B1BE0C2729976

4FBDB3DF2260 00C93B7

Алгоритм вычисления цифрового идентификатора

CRC32

MD5

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон объёмного расхода, м3

от 250 до 1900

Пределы допускаемой относительной погрешности:

- массы брутто нефти, %

± 0,25

- массы нетто нефти, %

± 0,35

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Количество измерительных линий

5 (3 рабочих, 2 резервные)

Измеряемая среда

нефть по ГОСТ Р 51858-2002

Характеристики измеряемой среды:

- температура, °С

от +5 до +40

- давление, МПа

от 0,3 до 5,1

- плотность в рабочем диапазоне температур, кг/м3

от 810 до 870

- массовая доля воды в нефти, %, не более

0,5

- массовая доля механических примесей, %, не более

0,05

- массовая концентрация хлористых солей, мг/дм3, не более

300

- содержание свободного газа

не допускается

Режим работы

непрерывный

Температура окружающего воздуха, °С:

- для БИЛ, ИВК и АРМ оператора верхнего уровня

от +5 до +35

- для БИК

от +5 до +40

Параметры электрического питания:

- напряжение питания переменного тока, В 3-х фазное

380±38

Однофазное

220±22

- частота переменного тока, Гц

50+0,4

Знак утверждения типа

наносится на титульный лист эксплуатационной документации (паспорта, инструкции по эксплуатации) типографским способом.

Комплектность средства измерений

Комплектность СИКН представлена в таблице 5.

Таблица 5 - Основные технические характеристики

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз»

1 экз.

Инструкция по эксплуатации системы измерений количества и показателей качества нефти СИКН № 512 ПСП «Мегион»

1 экз.

ГСИ. Система измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз». Методика поверки

МП 55316-13 с изменением № 1

1 экз.

Поверка

осуществляется по документу МП 5 5 316-13 «ГСИ. Система измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть -Мегионнефтегаз». Методика поверки» с изменением №   1, утвержденным

ФБУ «Тюменский ЦСМ» 19.11.2018 г.

Основные средства поверки:

- поверочная установка с диапазоном воспроизведения значений объемного расхода, соответствующим диапазону измерений поверяемого расходомера, в том числе трубопоршневая поверочная установка (рабочий эталон 2-го разряда согласно государственной поверочной схеме для средств измерений массы и объема жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти № 512.

Сведения о методиках (методах) измерений

«Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти (СИКН) № 512 на Ватинском ЦТП ОАО «Славнефть-Мегионнефтегаз», регистрационный номер ФР.1.29.2018.31551.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть -Мегионнефтегаз»

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

МИ 3532-2015 Рекомендация ГСИ. Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти.

Изготовитель

Открытое акционерное общество «Славнефть - Мегионнефтегаз» (ОАО «Славнефть -Мегионнефтегаз»)

(по технической документации ЗАО «ИМС Инжиниринг»)

ИНН 8605003932

Адрес:  628684, Ханты-Мансийский автономный округ-Югра, г. Мегион,

ул. Кузьмина, д. 51

Тел.: (34643) 4-67-02

Факс: (34643) 4-64-34

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе»

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Тел.: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: http://www.csm72.ru/

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.
