МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

10 декабря 2019 г.                                             _№   2962

Москва

О внесении изменений в описание типа на машины испытательные универсальные серии ИР 509

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Импульс» от 30 сентября 2019 г. № 79 пр иказ ыв аю:

• 1. Внести изменения в описание типа на машины испытательные универсальные серии ИР 509, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 67314-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель

  С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: OOE1036E1BD7EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11,2019 до 06,11.2020

\________________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» декабря 2019 г. № 2962

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные универсальные серии ИР 509

Машины испытательные универсальные серии ИР 509 (далее - машины) предназначены для измерения силы при проведении механических испытаний конструкционных материалов (металлов, пластмасс, резины, тканей, композитов и др.) на растяжение, сжатие, изгиб или другие виды статического и малоциклового нагружения в пределах технических возможностей машин.

Принцип работы машин заключается в деформации образцов с помощью нагружающего устройства и одновременного синхронного измерения величины силы, приложенной к испытываемому образцу, и соответствующего значения величины перемещения подвижной траверсы (активного захвата). Измерение силы производится путем преобразования нагрузки датчиком силоизмерительным в электрический сигнал, изменяющийся пропорционально прикладываемой нагрузке.

Конструктивно машины состоят из испытательной установки и микропроцессорной системы управления и измерений.

Кинематическая схема машин состоит из основания и установленной на нем силовой рамы, выполненной в одноколонном (с одной винтовой передачей) или двухколонном (с двумя винтовыми передачами) исполнении, комплекта захватов (в базовой модели - 1 комплект) и (или) специальных механических приспособлений для установки испытываемого образца, датчика силоизмерительного, датчика перемещения подвижной траверсы, блока конечных аварийных выключателей, кнопочной станции. В основании машин расположена нагружающая система сервопривода, блок микропроцессорных контроллеров управления и измерений, элементы защитной и коммутационной аппаратуры.

Силовая рама состоит из нижней плиты, неподвижной (верхней) и подвижной траверс, а также установленных внутри нее направляющих колонн и ходовых винтовых передач для обеспечения перемещения подвижной траверсы. Пассивный захват может быть установлен на нижней плите или неподвижной (верхней) траверсе. Скорость перемещения подвижной траверсы контролируется и регулируется с помощью блока микропроцессорных контроллеров и системы сервопривода. Кнопочная станция служит для управления (задания) позиционирования подвижной траверсы.

Датчик силоизмерительный может быть установлен: на нижней плите основания машины, подвижной либо неподвижной (верхней) траверсе в зависимости от исполнения машины.

Датчик перемещений (преобразователь угловых или линейных перемещений) установлен с помощью виброгасящей муфты сверху или снизу одного из винтов. Измерение перемещения подвижной траверсы основывается на преобразовании датчиком перемещений вращательного движения ходового винта в импульсный сигнал, пропорциональный расстоянию, пройденному подвижной траверсой.

Блок микропроцессорных контроллеров управления и измерений осуществляет прием, обработку и хранение сигналов от датчиков измерительной системы: силоизмерительных,

Лист № 2 Всего листов 15 перемещения подвижной траверсы, блока конечных выключателей, а также вырабатывает сигналы для управления процессом испытания. Этот блок содержит метрологически значимую часть программного обеспечения машины.

В качестве устройства ввода и отображения информации могут быть использованы либо пульт оператора, либо специальный программно-технический комплекс в составе с ЭВМ. Они служат для реализации человеко-машинного интерфейса и обеспечивают оператору:

• - ввод параметров испытаний образца или серии образцов в диалоговом режиме;

• - испытание образца по заданному алгоритму;

• - полную автоматизацию процесса испытаний;

• - математическую обработку результатов испытаний;

• - выдачу информации о результатах испытаний на дисплей;

• - связь с внешними устройствами.

Машины могут иметь базовую или расширенную комплектации.

В машинах с базовой комплектацией блок микропроцессорных контроллеров управления и измерений имеет два измерительных канала:

• -  аналоговый канал для подключения и обработки сигнала с датчика силоизмерительного;

• - цифровой канал для подключения и обработки сигналов с датчика перемещения подвижной траверсы.

В машинах с расширенной комплектацией блок микропроцессорных контроллеров управления и измерений имеет до 11 измерительных каналов:

• - 6 аналоговых каналов для подключения и обработки сигналов с пяти датчиков силоизмерительных и одного датчика измерений деформации (экстензометра с аналоговым выходным сигналом);

• - 3 цифровых канала для подключения и обработки сигналов с датчика перемещений подвижной траверсы (преобразователь угловых или линейных перемещений) и 2 датчиков измерений деформации (экстензометры с цифровым выходным сигналом).

Машины серии ИР 509 выпускаются в двух исполнениях.

Машины исполнения ИР 5091 изготавливаются в одноколонном варианте и имеет 6 модификаций, отличающихся наибольшим пределом измерений силы.

Машины исполнения ИР 5092 изготавливаются в двухколонном варианте и имеет 7 модификаций, отличающихся наибольшим пределом измерений силы.

При заказе машины исполнений ИР 5091, ИР 5092 могут иметь конструктивные варианты с увеличенным или уменьшенным рабочим пространством, ходом траверсы и габаритными размерами.

Машины могут быть укомплектованы программно-техническим комплексом (персональный компьютер, принтер, прикладное программное обеспечение), дополнительными датчиками силоизмерительными для реализации различных диапазонов измерений силы в пределах технических возможностей машин, устройствами измерения поперечной и продольной деформаций (экстензометрами), термокриокамерами и высокотемпературными электропечами.

Исполнения машин имеют следующее обозначение:

«Машина испытательная универсальная серии ИР 509X-Y, УХЛ 4.2,ТУ4271-009-75911452-14», где:

• - параметр ИР 509 - номер проекта предприятия разработчика машин;

• - параметр Х - исполнение машин (1 - одноколонная, 2 - двухколонная);

• - параметр Y - наибольший предел измерений силы, кН;

Примеры обозначения машин при заказе:

Машина с наибольшим пределом силы 100 кН:

«Машина испытательная универсальная серии ИР 5092-100, УХЛ 4.2, ТУ4271-009-75911452-14».

Машина с наибольшим пределом силы 1 кН:

«Машина испытательная универсальная серии ИР 5091-1», УХЛ 4.2, ТУ4271-009-75911452-14».

Фотографии общего вида машин представлены на рис. 1.1, 1.2, 2.1, 2.2, 2.3, 3.1, 3.2, 3.3

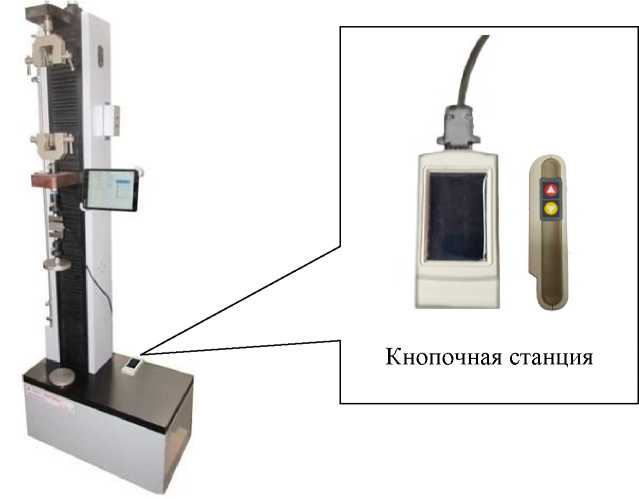

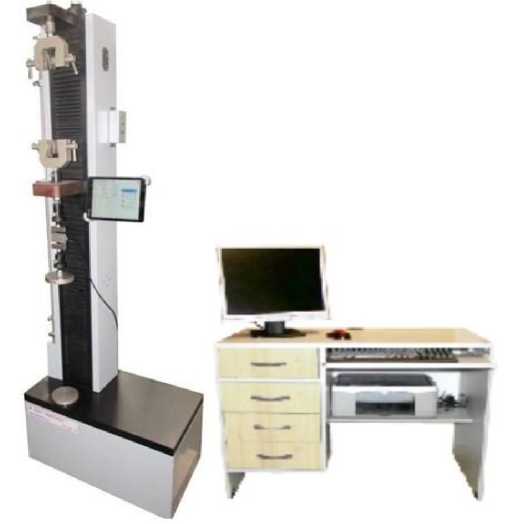

Рисунок 1.1 - Машины испытательные исполнения ИР 5091 модификаций ИР 5091-0,1; ИР 5091-0,5; ИР 5091-1; ИР 5091-2; ИР 5091-5; ИР 5091-10 (вид 1)

Рисунок 1.2 - Машины испытательные исполнения ИР 5091 модификаций ИР 5091-0,1; ИР 5091-0,5; ИР 5091-1; ИР 5091-2; ИР 5091-5; ИР 5091-10 (вид 2)

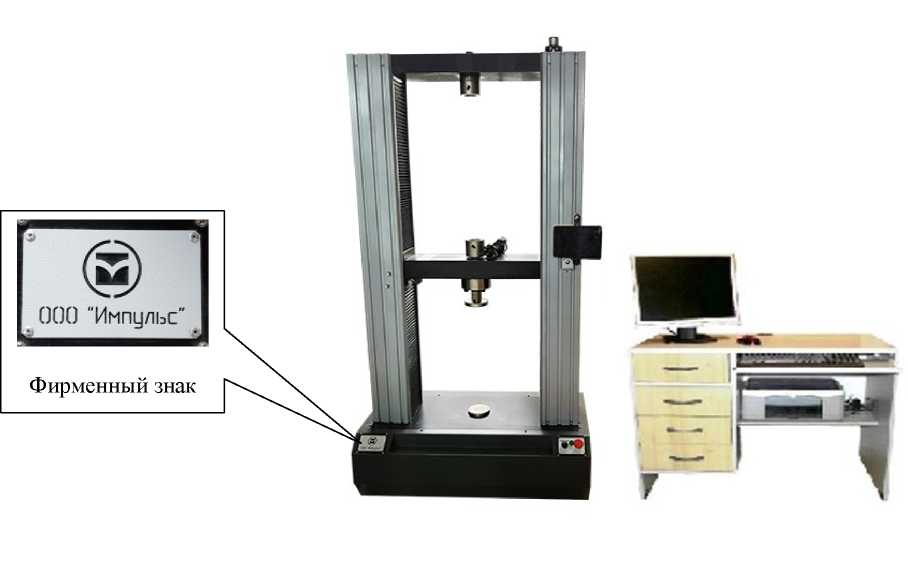

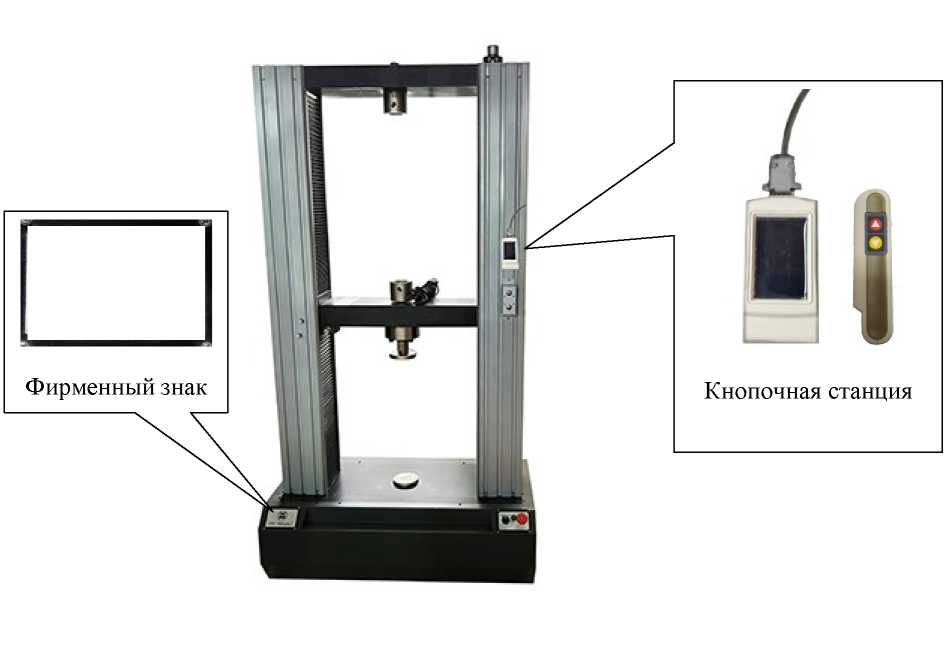

Рисунок 2.1 - Машины испытательные исполнения ИР 5092 модификаций ИР 5092-5; ИР 5092-50;ИР 5092-100 (вид 1)

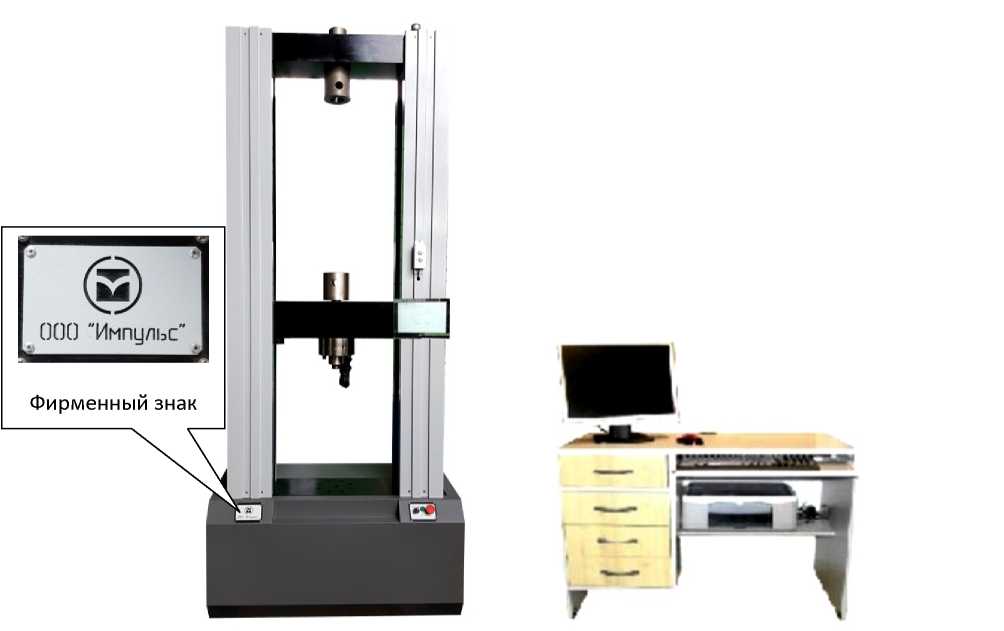

Рисунок 2.2 - Машины испытательные исполнения ИР 5092 модификаций ИР 5092-5; ИР 5092-50; ИР 509-100 (вид 2)

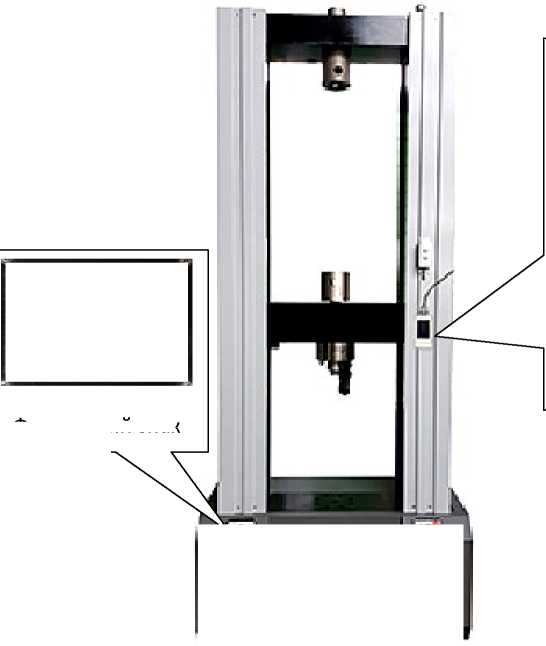

Рисунок 2.3 - Машины испытательные исполнения ИР 5092 модификаций ИР 5092-5; ИР 5092-50; ИР 5092-100 (вид 3)

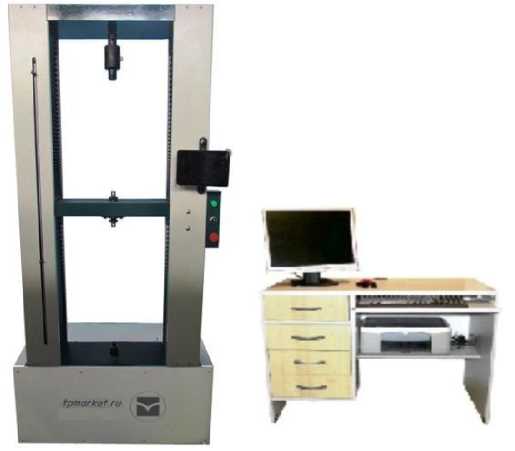

Рисунок 3.1 - Машины испытательные исполнения ИР 5092 модификаций ИР 5092-200; ИР 5092-300; ИР 5092-500; ИР 5092-600 (вид 1)

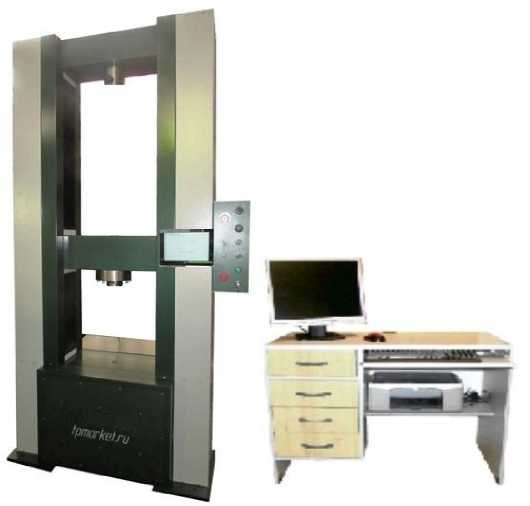

Рисунок 3.2 - Машины испытательные исполнения ИР 5092 модификаций ИР 5092-200; ИР 5092-300; ИР 5092-500; ИР 5092-600 (вид 2)

Кнопочная станция

Рисунок 3.3 - Машины испытательные исполнения ИР 5092 модификаций ИР 5092-200; ИР 5092-300; ИР 5092-500; ИР 5092-600 (вид 3)

Фирменный знак

Рисунок 4 - Схема пломбировки машин исполнения ИР 5091 от несанкционированного доступа и нанесения знака поверки

Рисунок 5.1 - Схема пломбировки машин исполнения ИР 5092 модификаций ИР 5092-5; ИР 5092-50; ИР 5092-100 (вид 1) от несанкционированного доступа и нанесения знака поверки

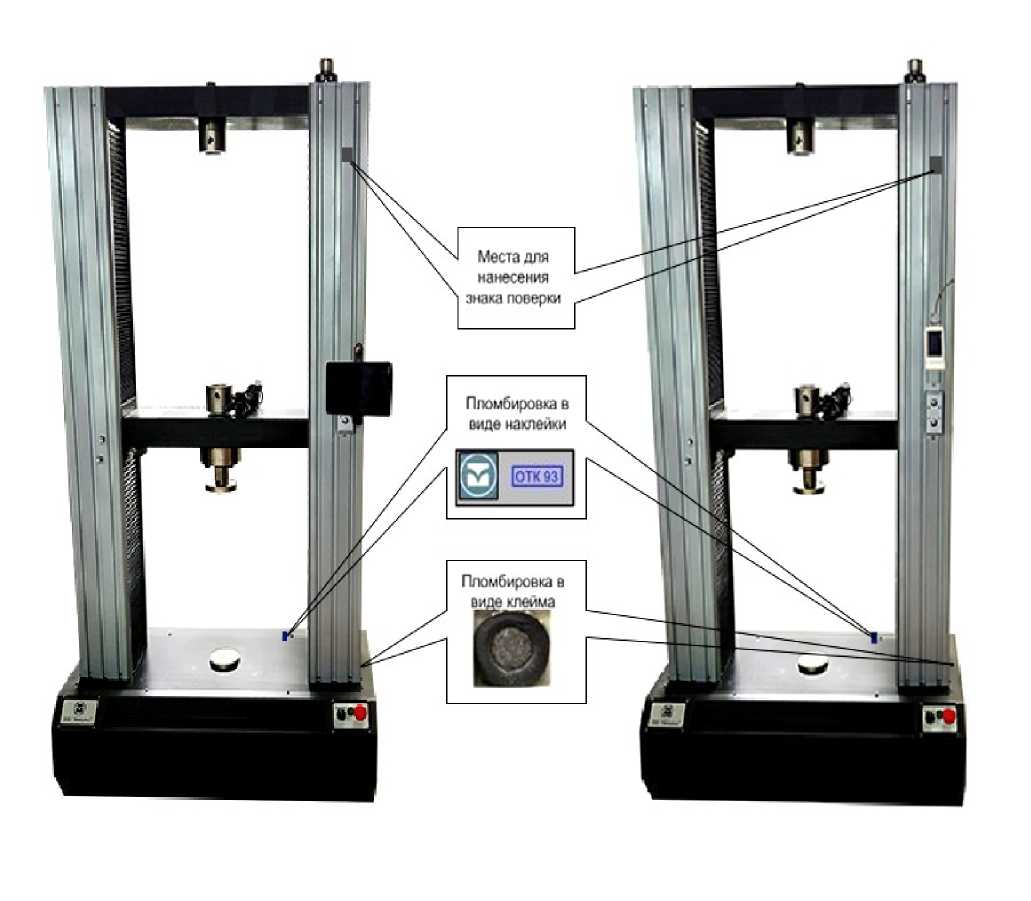

Рисунок 5.2 - Схема пломбировки машин исполнения ИР 5092 модификаций ИР 5092-5; ИР 5092-50; ИР 5092-100 (вид 2 и вид 3) от несанкционированного доступа и нанесения знака поверки

I Пломбировка в .____| видеклейма

О

Места для нанесения знака поверти

Пломбировка в виде наклейки

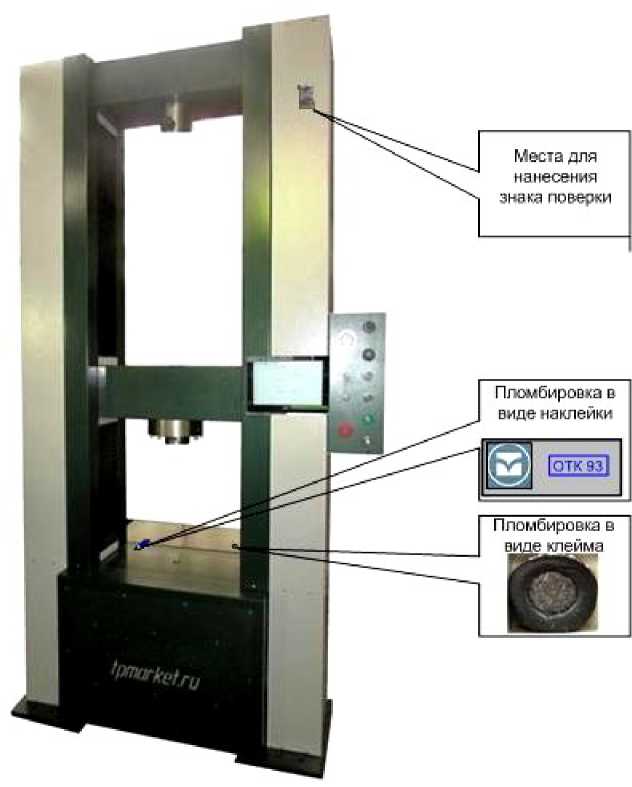

Рисунок 6.1 - Схема пломбировки машин исполнения ИР 5092 модификаций ИР 5092-200; ИР 5092-300; ИР 5092-500; ИР 5092-600 (вид 1) от несанкционированного доступа и нанесения знака поверки

Пломбировка а сиде клейма

Пломбировка й виде наклейки

Места для нанесения знака поверки

Рисунок 6.2 - Схема пломбировки машин исполнения ИР 5092 модификаций ИР 5092-200; ИР 5092-300; ИР 5092-500; ИР 5092-600 (вид 2 и вид 3) от несанкционированного доступа и нанесения знака поверки

Программное обеспечение (ПО) машин предназначено для управления режимами работы, обработки результатов измерений силы, перемещения траверсы, деформации испытываемого образца и вывода измерительной информации на дисплей устройства ввода и отображения. Конструктивно машины имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную путем защиты блока микропроцессорных контроллеров от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

*2.0.0 - метрологически значимая часть ПО; V - метрологически не значимая часть ПО.

Метрологически не значимая часть ПО является сервисной частью, её объём и конфигурация оговариваются при заказе.

Таблица 2 - Диапазоны и пределы допускаемой относительной погрешности измерений силы

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Лист № 14 Всего листов 15 Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и методом офсетной печати на табличку, прикрепляемую к корпусу машины.

Таблица 5 - Комплектность средства измерений

осуществляется по документу ИР 509.00.00.000 МП «ГСИ. Машины испытательные универсальные серии ИР 509. Методика поверки», утвержденному ФБУ «Ивановский ЦСМ» 12 сентября 2016 года.

Основные средства поверки:

• - рабочий эталон 2 разряда по ГОСТ 8.640-2014 в диапазоне значений от 2 Н до 600 кН (ПГ ±0,12 %);

• - рабочий эталон 4 разряда по Приказу Росстандарта № 2818 от 29 декабря 2018 г. в диапазоне значений от 10 мг до 5 кг;

• - индикатор часового типа ИЧ 25, 0^:25 мм, КТ 1 (рег. № 40149-08);

• - секундомер механический СОСпр, КТ2 (рег. № 11519-06);

• - штангенрейсмас ШР-60-630-0,05 (рег. № 67056-17);

• - штангенциркуль ШЦК-1-300-0,05 (рег. № 52058-12);

• - штангенциркуль ШЦЦ-Ш-320-1000-0,01(рег. № 52058-12).

Лист № 15 Всего листов 15 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус машины в соответствии с рис. 4-6.2 и на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования;

ГОСТ 8.640-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения силы

ТУ 4271-009-75911452-14 Машины испытательные универсальные серии ИР 509

Общество с ограниченной ответственностью «Импульс» (ООО «Импульс») ИНН 3702076574

Адрес: 153012, г. Иваново, ул. Свободная, 2

Тел.: (4932) 32-73-63, (4932) 45-37-78 Факс: (4932) 41-89-33, (4932) 42-39-28

Web-сайт: www.tpmarket.ru

E-mail: tpmarket@mail.ru

Испытательный центр Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ивановской области» (ФБУ «Ивановский ЦСМ») Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42 Тел.: (4932) 32-84-85, факс: (4932) 41-60-79,

Web-сайт: www.csm.ivanovo.ru Е-mail: post@csm.ivanovo.ru

Аттестат аккредитации ФБУ «Ивановский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311781 от 22.08.2016 г.
