МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

06 сентября 2023 г.                                                                 №     1821

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных   согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

_от « ⁰⁶ »               2023 _г. № ____

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2023 г. № 1821

Регистрационный № 67333-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Виброметры серии «ДПК-Вибро»

Назначение средства измерений

Виброметры серии «ДПК-Вибро» (далее - виброметры) предназначены для измерений характеристик вибрации (виброускорение, виброскорость и виброперемещение) и линейного ускорения, а также анализа состояния подшипников качения.

Описание средства измерений

Принцип работы виброметров основан на преобразовании вибрации или линейного ускорения контролируемого объекта в электрический сигнал, пропорциональный измеряемой характеристике, и его обработке.

Виброметры представляют собой переносной прибор, состоящий из измерительного блока и встроенного вибропреобразователя. Измерительный блок принимает и обрабатывает сигналы, поступающие от вибропреобразователя, производит одинарное или двойное интегрирование, выполняет вибродиагностику состояния подшипников качения. Виброметры позволяют измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости и размах виброперемещения, а также линейное ускорение.

Измерительный блок снабжен жидкокристаллическим дисплеем и сенсорными кнопками. Питание прибора осуществляется от встроенных аккумуляторов, подзарядка которых происходит при помощи поставляемого вместе с прибором зарядного устройства.

Виброметры выпускаются в двух исполнениях: ДПК-Вибро Стандарт и ДПК-Вибро Лифт-Сервис, различающихся диапазонами измерений и измеряемыми характеристиками. Виброметры ДПК-Вибро Лифт-Сервис позволяют измерять линейное ускорение.

Нанесение знака поверки на виброметры не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку с производственными данными, расположенную на боковой панели корпуса виброметра.

Общий виброметра серии «ДПК-Вибро» представлен на рисунках 1 и 2.

Место нанесения знака утверждения типа

Место пломбирования

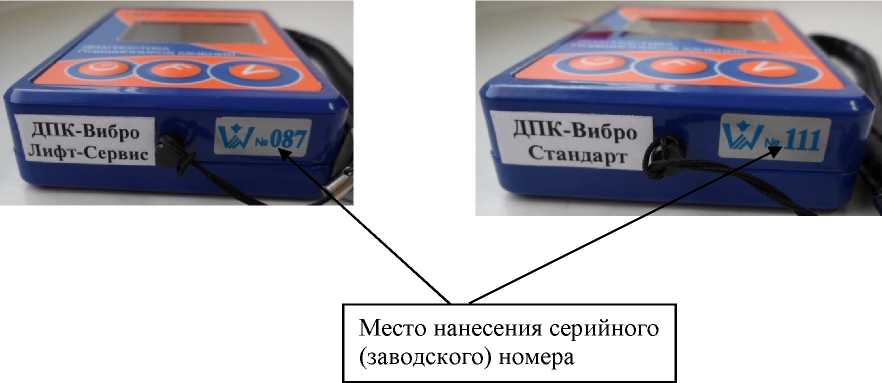

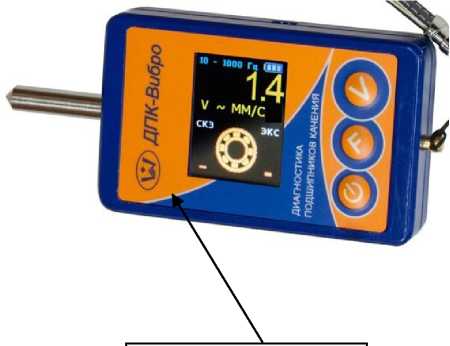

Рисунок 1 -Общий вид виброметра серии «ДПК-Вибро» (вид спереди и вид сзади)

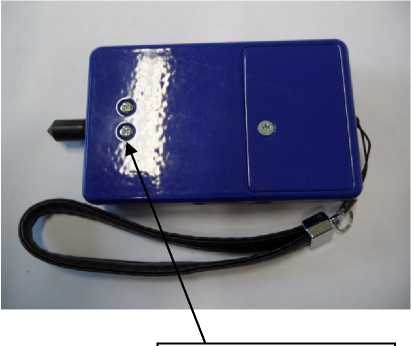

Рисунок 2 -Общий вид виброметра серии «ДПК-Вибро» (вид сверху)

Программное обеспечение (ПО)

Программное обеспечение (ПО) служит для индикации и передачи измерительной информации. ПО представляет собой фирменное программное обеспечение, которое поставляется совместно с виброметром и не имеет влияния на метрологические характеристики.

Конструкция виброметра исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Сведения об идентификационных данных ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на корпус виброметра методом наклейки и на титульный лист паспорта методом печати или наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации 4277-092-12025123-2023 РЭ «Виброметр серии «ДПК-Вибро», раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ГОСТ 8.577-2002 «ГСИ. Государственная поверочная схема для средств измерений линейных ускорений и плоского угла при угловом перемещении твердого тела»;

ГОСТ 25275-82 «Приборы для измерения вибрации вращающихся машин. Общие технические требования»;

Технические условия ТУ 4277-092-12025123-2016.

Изготовитель

Общество с ограниченной ответственностью Производственно-внедренческая фирма

«Вибро-Центр» (ООО ПВФ «Вибро-Центр»)

ИНН 5902104208

Адрес: 614600 г. Пермь, ул. Кирова, 70, оф. 410

Тел./факс +7(342)212-84-74

E-mail: vibrocenter@ vibrocenter.ru

Web-сайт: www.vibrocenter.ru

Испытательные центры

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части предварительных испытаний:

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон/факс: +7 (812) 251-76-01 / (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

E-mail: 253@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2023 г. № 1821

Лист № 1 Регистрационный № 67514-17 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26

Назначение средства измерений

Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26 (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 26,5 ГГц.

Описание средства измерений

Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором. В генераторах возможна генерация, как непрерывная, так и с амплитудной, импульсной, частотной, фазовой и ЛЧМ модуляциями.

Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов. При этом благодаря усовершенствованному методу генерирования частот и дробному делителю частоты достигаются низкий уровень фазового шума и дискретность 0,001 Гц.

Конструктивно генераторы выполнены в виде переносного моноблока в металлическом корпусе, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели, а также с помощью специального ПО и персонального компьютера. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, значения частоты и уровня, а также сообщения об ошибках.

Генераторы изготавливаются в следующих модификациях (исполнениях): RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26, отличающиеся диапазонами рабочих частот.

Заводской номер состоит из цифро-буквенного обозначения в виде трех групп, состоящего из арабских цифр и букв латинского алфавита, разделенных дефисами, размещен на наклейке, приклеенной на заднюю стенку прибора. Место нанесения заводского номера представлено на рисунке 4.

Знак поверки в виде наклейки с изображением знака поверки наносится на свободном от надписей пространстве задней панели генератора. Место нанесения знака поверки представлено на рисунке 4.

Функциональные возможности генераторов определяются составом опций, входящих в комплект генераторов. Перечень опций, их функциональные возможности и наличие в составе генераторов приведен в таблице 1.

Таблица 1 - Перечень опций для модификаций RFSG2, RFSG4, RFSG6

Таблица 2 - Перечень опций для модификаций RFSG12, RFSG20, RFSG26

Общий вид генераторов с указанием мест нанесения знака поверки, знака утверждения типа и пломбирования приведён на рисунках 1 - 6.

Место нанесения знака утверждения типа

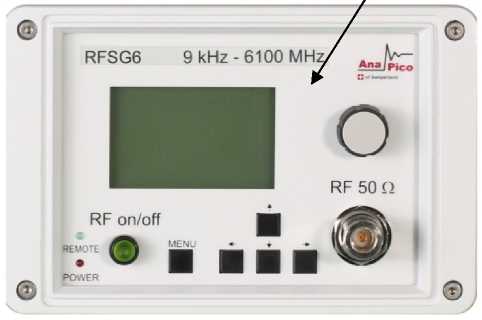

Рисунок 1 - Общий вид лицевой панели генераторов сигналов RFSG2, RFSG4, RFSG6

Место нанесения знака утверждения типа

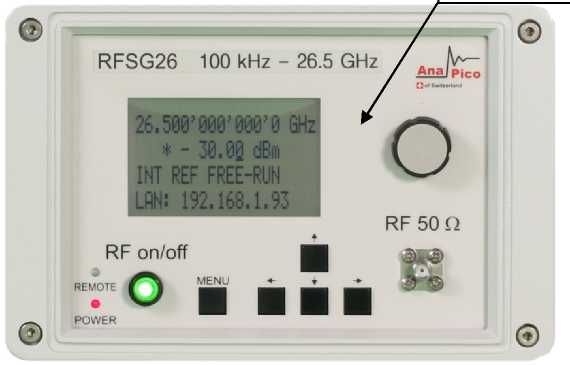

Рисунок 2 - Общий вид лицевой панели генераторов сигналов RFSG12, RFSG20, RFSG26

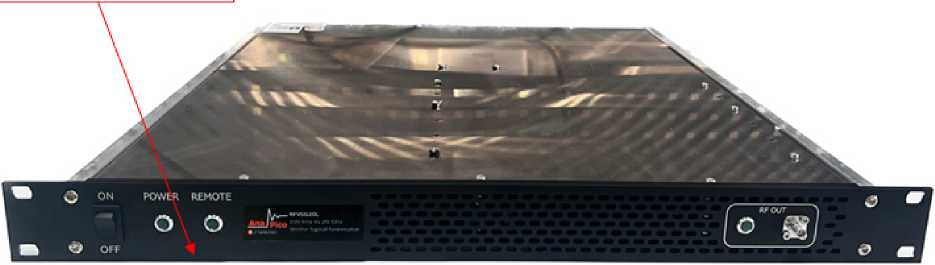

Рисунок 3 - Общий вид лицевой панели генераторов сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20,RFSG26 в исполнении корпуса с сенсорным дисплеем

Место нанесения знака утверждения

Программное обеспечение

Генераторы имеют встроенное программное обеспечение (далее - ПО). Метрологически значимая часть ПО генераторов представляет собой программный продукт «ПО для генераторов RFSG».

Конструкция генераторов, благодаря наличию мест пломбировки, исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.

Таблица 3 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики генераторов RFSG2, RFSG4, RFSG6

Продолжение таблицы 4

Окончание таблицы 4

Таблица 5 - Метрологические характеристики генераторов RFSG12, RFSG20, RFSG26

Продолжение таблицы 5

Окончание таблицы 5

Таблица 6 - Основные технические характеристики генераторов

Окончание таблицы 6

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус генератора в виде наклейки.

Комплектность средства измерений

Таблица 7 - Комплектность генераторов

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа «Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к генераторам сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Приказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении государственной поверочной схемы для средств измерений девиации частоты»;

ГОСТ Р 8.717-2010 «Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний»;

Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26. Стандарт предприятия.

Изготовитель

Компания «Anapico Ltd.», Швейцария Адрес: Europastrasse, CH-8152 Glattbrugg ZH

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес местонахождения (юридический адрес): 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

Место нанесения знака поверки

Место пломбировки

Место нанесения заводского номера

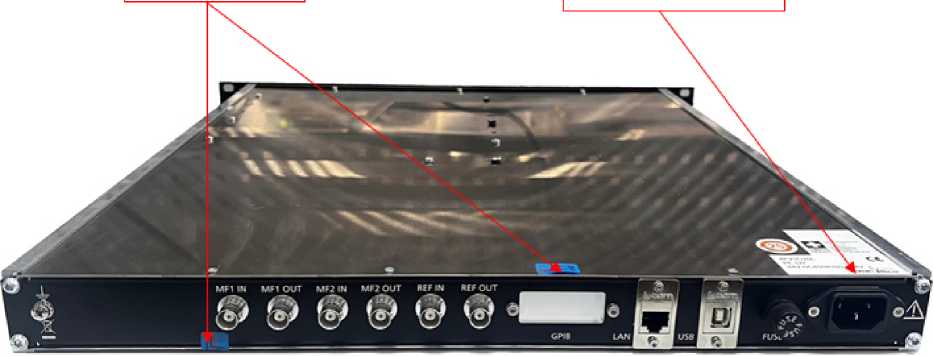

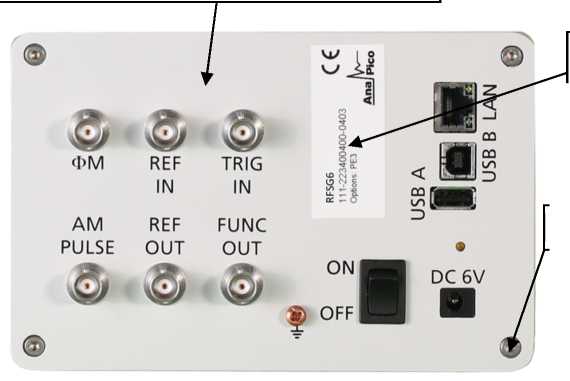

Рисунок 4 - Общий вид задней панели генераторов сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20,RFSG26

Рисунок 5 - Общий вид лицевой панели генераторов сигналов RFSG12, RFSG20, RFSG26 с опциями RFSG12-1URM, RFSG20-1URM,RFSG26-1URM соответственно

Рисунок 6 - Внешний вид задней панели генераторов сигналов RFSG12, RFSG20, RFSG26 с опциями RFSG12-1URM, RFSG20-1URM,RFSG26-1URM соответственно.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2023 г. № 1821

Лист № 1 Регистрационный № 71015-18                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки для отпуска сжатого природного газа «Шельф ... CNG»

Назначение средства измерений

Колонки для отпуска сжатого природного газа «Шельф ... CNG» (далее - колонки) предназначены для измерений массы сжатого природного газа (метана), далее - газ, при его отпуске в баллоны автотранспортных средств и передвижных автомобильных газовых заправщиков (ПАГЗ).

Описание средства измерений

Принцип действия колонок состоит в следующем: газ из резервуара автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к приёмному патрубку колонок далее через фильтр и электромагнитный клапан поступает в расходомер массовый (далее - расходомер). Затем газ, через разрывную муфту и раздаточный рукав с заправочным штуцером, поступает в баллон транспортного средства или ПАГЗ.

Принцип работы расходомера основан на использовании сил Кориолиса, возникающих в колебательной системе, величина которых зависит от массы газа и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массе (массовому расходу), под влиянием колебательного воздействия, изгибающего трубку, по которой поступательно движется измеряемый газ.

Результаты измерений массы от расходомера поступают в виде импульсного сигнала в электронно-цифровой блок с устройством индикации (далее - ЭЦБ «Шельф»), изготавливаемый ООО «НПК «Шельф», Россия, на жидкокристаллических или светодиодных индикаторах которого индицируется масса выданного газа, его цена за один кг и стоимость.

Включение колонок и задание дозы газа производит оператор при помощи POS -системы.

Колонки выпускаются в четырёх основных модификациях, отличающихся количеством раздаточных рукавов (1 или 2) и максимальным расходом газа (30 или 70 кг/мин).

Колонки состоят из:

• - каркаса;

• - агрегатного блока (АБ) «Шельф», изготовитель ООО «НПК «Шельф», Россия;

• - электронно-цифрового блока с устройством индикации (ЭЦБ) «Шельф», изготовитель ООО «НПК «Шельф», Россия;

• - раздаточного рукава и заправочным штуцером с краном (1 или 2);

АБ «Шельф» состоит из:

• - расходомера массового TSERUS, изготовитель ООО «НПК «Шельф», Россия;

• - электромагнитного клапана ZFDF6-25, изготовитель Henan Aerospase Hidraulic Pneumatic Tecnology Co., ltd, Китай;

• - датчика давления APZ, изготовитель ООО «Пьезус» или датчика давления «МИДА», изготовитель ЗАО «МИДАУС», Россия;

• -  фильтра CNG QW-FGP-10/10, изготовитель Chongqing Xiangxu Machinery Manufacturing Co., ltd, Китай;

• - коробки распределительной JH8-4, изготовитель «Zhejiang Maide Machine Co., Ltd.» Китай;

• - манометра для контроля давления газа в системе колонки, изготовитель ООО НПО «ЮМАС», Россия;

• - обратных клапанов;

• - устройства для защитного заземления.

По заказу могут быть установлены индикаторы давления на выходе (при выдаче разовой дозы) и объема выданной разовой дозы.

Для оптимизации использования, колонки могут подключаться через блок клапанов от одной до 10 линий подачи газа.

Обозначение колонок для заказа имеет вид:

«ШЕЛЬФ 100-Х-1-Х CNG» ТУ 26.51.52-004-89246640-2017

Торговая марка производителя

Пример обозначения колонок при заказе:

«Шельф 100-1-1-30 CNG» по ТУ 26.51.52-004-89246640-2017

Колонка для отпуска сжатого природного газа серии 100 с расходомером массовым TSERUS, с одним раздаточным рукавом, с максимальным расходом газа 30 кг/мин, изготовленная по ТУ 26.51.52-004-89246640-2017.

Общий вид колонок представлен на рисунке 1.

П р и м е ч а н и е - Цвет колонки по требованию заказчика.

«ШЕЛЬФ 100-2-1-Х CNG»

«ШЕЛЬФ 100-1-1-Х CNG»

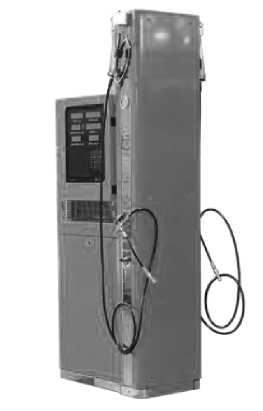

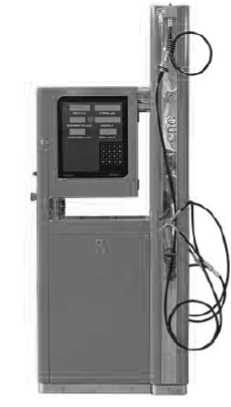

Рисунок 1 - Общий вид колонок

Знак поверки наносится на пломбы, устанавливаемые на расходомер массовый TSERUS и ЭЦБ «Шельф». Схемы пломбирования и мест нанесения знака поверки представлены на рисунках 2, 3. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр наносится фотографическим способом, как показано на рисунке 4, на металлическую табличку, прикрепляемую к корпусу колонки заклёпками.

Место пломбирования и нанесения знака поверки

Рисунок 2 - Место пломбирования и нанесения знака поверки на расходомер массовый

TSERUS

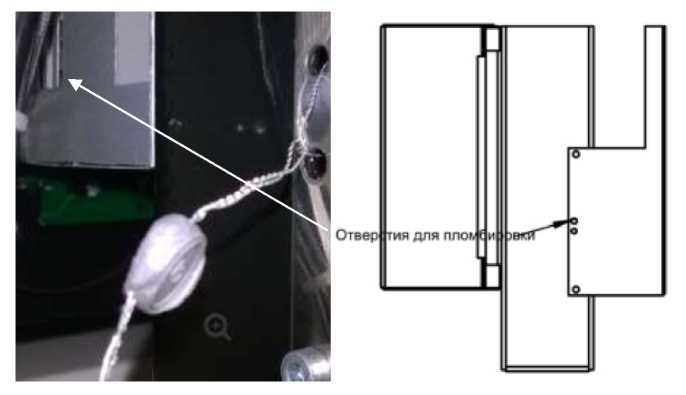

Рисунок 3 - Схема пломбирования и нанесения знака поверки крышке ЭЦБ «Шельф»

Место нанесения заводского номера

Место нанесения знака утверждения типа

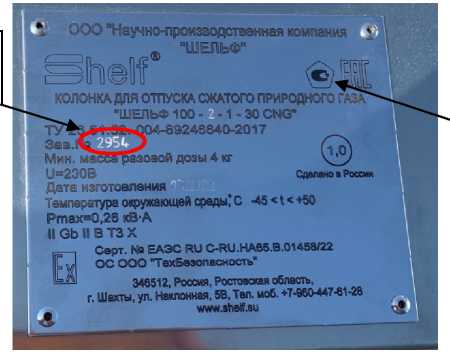

Рисунок 4 - Маркировочная табличка

Программное обеспечение

Программное обеспечение (ПО) колонок является встроенным, имеет функции управления клапанами, определения массы выданного газа, вывода информации о массе и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены газа, количества и характер отказов, и реализовано в микроконтроллере, размешенном в ЭЦБ «Шельф». Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается крышкой в ЭЦБ «Шельф», в которой размешено электронно-вычислительное устройство. Крышка пломбируется.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.

Идентификация ПО осуществляется после подачи электропитания на колонки, в течение трех секунд в поле индикатора «Масса» отображается номер версии ПО. Идентификационные данные ПО колонок приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция колонок обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации. Уровень зашиты ПО и измерительной информации от преднамеренных и непреднамеренных изменении в соответствии с Р 50.2.077-2014 - высокий.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку колонок фотографическим способом и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделах 1.2 «Технические характеристики», 2 «Использование колонки», 89246640.26.51.52.004 РЭ «Колонки для отпуска сжатого природного газа «ШЕЛЬФ ... CNG». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;

ТУ 26.51.52-004-89246640-2017 Колонки для отпуска сжатого природного газа «Шельф ... CNG». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственная компания «Шельф» (ООО «НПК «Шельф»)

ИНН 6155056342

Адрес: 346512, Ростовская обл., г. Шахты, ул. Наклонная, д. 5В

Телефон: 8-960-447-61-28

Web-сайт: https://shelf.su. E-mail: shelftrk@mail.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 (495)-491-78-12

E-mail: sittek@mail.ru; mce-info@mail.ru

Web-сайт: https://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 311313.

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2023 г. № 1821

Лист № 1 Регистрационный № 88228-23                                       Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов векторные RFVSG20L

Назначение средства измерений

Генераторы сигналов векторные RFVSG20L (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированным уровнем мощности и частотой выходного сигнала, а также колебаний с цифровой модуляцией.

Описание средства измерений

Конструктивно генераторы выполнены в виде моноблока с возможностью установки в приборную стойку. Управление генераторами осуществляется от персонального компьютера (ПК) через специальное программное обеспечение. Подключение к ПК осуществляется через стандартные интерфейсы связи, которые расположены на задней панели генераторов. Сигнал с установленными характеристиками поступает на выход, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.

Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. Генераторы могут формировать сигнал с цифровой модуляцией.

Генераторы имеют возможность установки следующих опций:

- опция LN+ - улучшенная стабильность по частоте;

- опция IVM - внутренняя цифровая модуляция.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на наклейку, расположенную в дальнем левом углу на верхней панели генераторов, типографским способом в виде цифрового-буквенного обозначения.

Общий вид генератора и место нанесения знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения серийного номера представлены на рисунке 2.

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид генераторов.

Рисунок 2- Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ

Программное обеспечение

Генераторы работают под управлением внешнего персонального компьютера с установленным программным обеспечением (ПО), которое обрабатывает измерительную информацию, выполняет вычисления, обеспечивает отображение результатов измерений и позволяет выполнять управление генераторами.

ПО реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 -Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на переднюю панель генераторов сигналов векторных RFVSG20L в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Лист № 4

Всего листов 4 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделе 6.9 «Порядок работы с прибором» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Стандарт предприятия изготовителя AnaPico AG.

Правообладатель

AnaPico AG, Швейцария Адрес: Europa-Strasse 9, 8152 Glattbrugg, Switzerland

Телефон: +41 44 440 00 50

Факс: +41 44 440 00 50

Web-сайт: https://www.anapico.com

Изготовитель

AnaPico AG, Швейцария

Адрес: Europa-Strasse 9, 8152 Glattbrugg, Switzerland

Телефон: +41 44 440 00 50 Факс: +41 44 440 00 50

Web-сайт: https://www.anapico.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованный лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2023 г. № 1821

Регистрационный № 88615-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули контроля и управления МКУ-0218

Назначение средства измерений

Модули контроля и управления МКУ-0218 (далее - модули) предназначены для измерений и преобразований входных сигналов от первичных преобразователей в виде силы постоянного тока, напряжения постоянного тока, электрического сопротивления постоянного тока и частоты в значение измеряемой физической величины.

Описание средства измерений

Принцип действия модулей основан на измерении электрических сигналов, поступающих через измерительные каналы от датчиков, преобразовании их в цифровой код, обработке результатов по заданному алгоритму.

Состав модуля МКУ-0218:

• - блок контроля и управления (МКУ-0218.БКУ) - предназначен для приема измерений и обработки сигналов от первичных датчиков системы магнитного подвеса;

• - блок формирователей тока (МКУ-0218.БФТ) - предназначен для формирования токов в обмотках активных магнитных подшипниках по заданному алгоритму обработки сигналов блока контроля и управления.

Конструктивно блоки выполнены в стальных или алюминиевых корпусах, обеспечивающих:

• - одностороннее фронтальное подключение внешних кабельных линий;

• - обслуживание электронных плат и отдельных компонентов без демонтажа блоков от мест установки.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на идентификационную табличку, на фронтальную плоскость блока контроля и управления и на боковую плоскость блока формирователей тока, что обеспечивает идентификацию каждого экземпляра МКУ в течение всего срока эксплуатации. Места нанесения заводского номера представлены на рисунках 1 и 2.

Конструкцией модулей не предусмотрено пломбирование.

Нанесение знака поверки на модули не предусмотрено.

Общий вид модулей с указанием места нанесения знака утверждения типа представлен на рисунке 1.

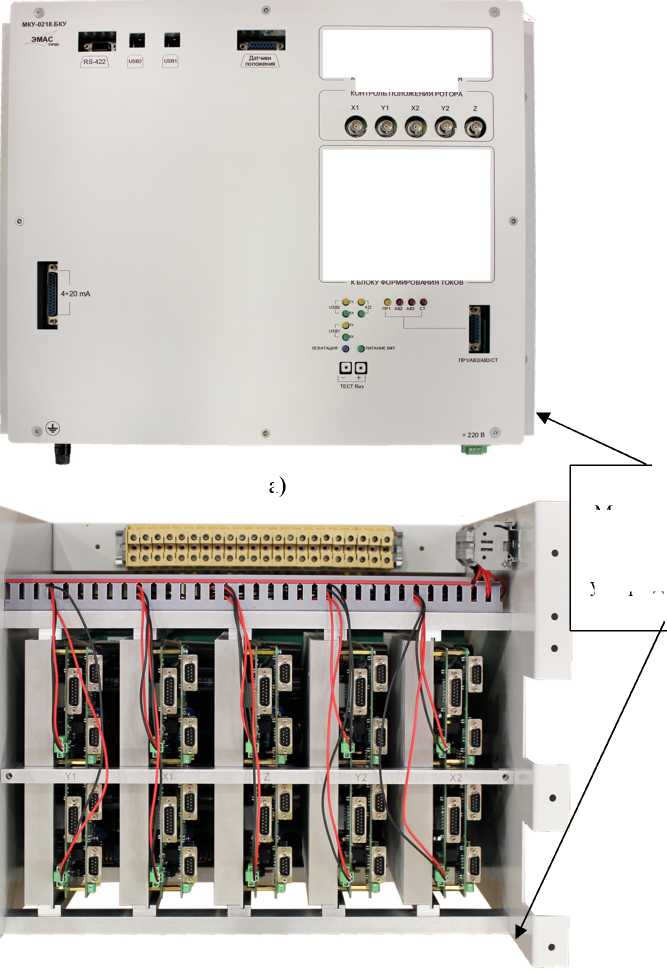

а)

б)

а) - МКУ-0218.БКУ, б) - МКУ-0218.БФТ Рисунок 1 - Общий вид модулей

' ^1^/ТУРБО

Сделано в России      (/ >

Рисунок 2 - Место нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) модулей является встроенным и метрологически значимым. Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений реализована с помощью авторизации пользователя, паролей и ведения журнала событий.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на идентификационную табличку модуля в соответствии с рисунками 1 и 2.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 240⁹ Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO^-16 до 100 А»;

ПФТР.421413.001 ТУ «Модуль контроля и управления МКУ-0218. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ЭМАС-ТУРБО»

(ООО «ЭМАС-ТУРБО»)

ИНН 6027201869

Адрес: 180006, Псковская обл., г. Псков, ул. Школьная, д. 18

Телефон +7(8112) 72-30-71

E-mail: office@emas-turbo.ru

Изготовитель

Общество с ограниченной ответственностью «ЭМАС-ТУРБО»

(ООО «ЭМАС-ТУРБО»)

ИНН 6027201869

Адрес: 180006, Псковская обл., г. Псков, ул. Школьная, д. 18

Телефон +7(8112) 72-30-71

E-mail: office@emas-turbo.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. 1 Тел.: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
