Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «9» апреля 2019 г. № 785

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры САТЕЛЛИТ

Контроллеры САТЕЛЛИТ (далее — контроллеры) предназначены для измерений и воспроизведений силы и напряжения постоянного тока, для формирования сигналов управления по заданным алгоритмам, а также для сбора данных, оперативного диспетчерского контроля и управления сложными технологическими процессами.

Принцип действия контроллеров состоит в преобразовании сигналов от аналоговых и дискретных датчиков в цифровой код на уровне каналов ввода, передачи кода в центральный процессор, обработки кода в центральном процессоре в соответствии с алгоритмом прикладной программы и выдачи управляющего дискретного или аналогового сигнала посредством каналов вывода.

Контроллеры представляют собой блочно-модульное программно-конфигурируемое изделие, содержащее в общем виде следующие функциональные блоки:

• -    источник питания (ИП);

• -    блок центрального процессора;

• -    блоки коммуникационных портов;

• -    блоки каналов ввода/вывода аналоговых сигналов;

• -    блоки каналов ввода/вывода дискретных сигналов.

Источник питания обеспечивает контроллеры электропитанием.

Центральный процессор контроллера предназначен для:

• -    управления процессами ввода/вывода данных по различным типам телемеханических каналов (телесигнализация, телеуправление, телеизмерение, телерегулирование);

• -    выполнения функциональных алгоритмов;

• -    управления информационным обменом с внешними устройствами.

Блоки коммуникационных портов обеспечивают взаимодействие центрального процессора контроллера с внешними устройствами по каналам связи различного вида: RS232, RS485, Ethernet, USB, GSM.

Функциональные блоки каналов ввода дискретных сигналов являются блоками телесигнализации (ТС) на ХХ каналов. Полученные данные затем передаются в центральный процессор контроллера.

Функциональные блоки каналов вывода дискретных сигналов являются блоками телеуправления (ТУ) на ХХ каналов, которые обеспечивают выдачу сигналов телеуправления на объекты с дискретными состояниями. Необходимость выдачи команды ТУ определяется центральным процессором на основании заложенного алгоритма, либо оператором.

Функциональные блоки аналогового ввода являются блоками телеизмерений (ТИ) на ХХ каналов, которые могут принимать входные аналоговые сигналы в диапазоне от минус 20 мА (0 мА) до 20 мА или от минус 10 В (0 В) до 10 В. Полученные аналоговые данные преобразуются в цифровой формат и передаются в центральный процессор.

Функциональные блоки аналогового вывода являются блоками телерегулирования (ТР) на ХХ каналов, которые могут выдавать выходные аналоговые сигналы в диапазоне от 0 мА до 20 мА или от 0 В до 10 В. Данные функциональные блоки преобразуют цифровые данные, полученные от центрального процессора контроллера, в аналоговый формат.

Контроллеры является стационарными, многофункциональными, многоканальными, восстанавливаемыми изделиями.

Контроллеры предназначены для эксплуатации в качестве встроенных элементов внутри комплектных изделий (шкафов, блок-контейнерах и т.п.), с учетом возможности размещения на промышленных объектах в местах, подверженных вибрации от работающих механизмов.

Комплектность контроллеров определяется в соответствии с техническим заданием на поставку.

Изготавливаются следующие модели контроллеров САТЕЛЛИТ, которые различаются форм-фактором (конструктивным исполнением):

• - исполнение САТЕЛЛИТ

• - исполнение САТЕЛЛИТ-Р

• - исполнение САТЕЛЛИТ-Э

Общий вид контроллеров приведен на рисунках 1-3.

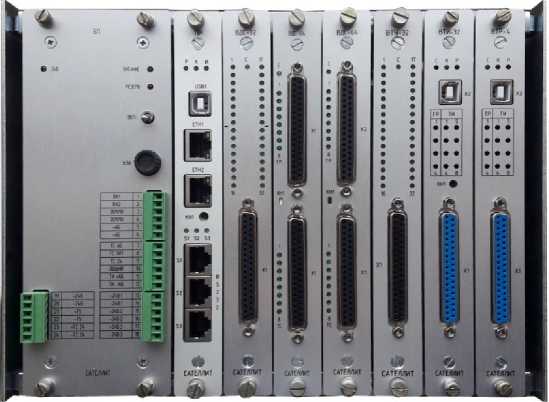

Рисунок 1 - Фотография общего вида контроллера исполнения САТЕЛЛИТ

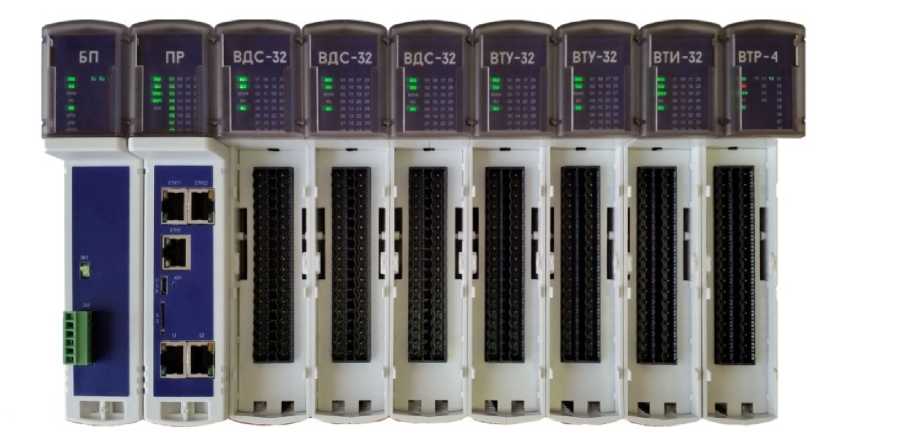

Рисунок 2 - Фотография общего вида контроллера исполнения САТЕЛЛИТ-Р

Б               САТЕЛЛИТ - Э

ВНАР.426469.000-05

vira realtime

Е ®ЕЯ1             —а

®

Рисунок 3 - Фотография общего вида контроллера исполнения САТЕЛЛИТ-Э

Пломбирование не предусмотрено.

Программное обеспечение (ПО) контроллеров выполняет логические и вычислительные операции по реализации сбора, обработки, хранения, управления, передачи и представления данных и включает: общесистемное ПО, среду исполнения, ПО функциональных блоков ввода/вывода, прикладное ПО. Для программирования контроллеров потребителем используется сервисное ПО.

Общесистемное ПО реализовано на базе операционной системы реального времени. Общесистемное ПО не содержит метрологически значимых компонентов, оно устанавливается в энергонезависимую память центрального процессора контроллеров на заводе изготовителе.

Среда исполнения (SatRLT) обеспечивает взаимодействие прикладного ПО с каналами ввода/вывода и операционной системой. Среда исполнения (SatRLT) содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память контроллеров на заводе изготовителе.

ПО функциональных блоков ввода/вывода содержит метрологически значимые компоненты и недоступно для коррекции потребителем.

Прикладное ПО не является метрологически значимым и разрабатывается потребителем для реализации проекта с использованием сервисного ПО. Прикладное ПО загружается в энергонезависимую память центрального процессора контроллеров потребителем.

Сервисное ПО устанавливается на персональный компьютер. Сервисное ПО не является метрологически значимым, так как его функциями являются создание прикладного ПО при помощи конфигурирования или с использованием языков стандарта ГОСТ Р МЭК 61131-32016. Сервисное ПО осуществляет загрузку прикладного ПО в контроллер.

Метрологически значимое ПО в процессе эксплуатации недоступно для коррекции.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические характеристики приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средств измерений контроллера САТЕЛЛИТ

осуществляется в соответствии с документом ВНАР.425214.004 ПМ «Контроллеры САТЕЛЛИТ. Методика поверки» с изменением №1, утвержденным ФГУП «ВНИИМС» 03.12.2018 г.

Основные средства поверки:

Калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) (регистрационный номер в Федеральном информационном фонде № 52489-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки в виде клейма и (или) наклейки наносится на свидетельство о поверке или в паспорт на изделие.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний

ТУ4252-049-52786027-2014 Контроллеры САТЕЛЛИТ. Технические условия

Общество Ограниченной Ответственности (ООО) «НПА Вира Реалтайм» ИНН 7719202425

Адрес: 107589, г. Москва, ул. Красноярская, д.1, к.1

Телефон: (495) 723-75-59

E-mail: info@rlt.ru

Web-сайт: www.rlt.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
