О внесении изменений в описание типа на сигнализаторы виброскорости и температуры «ПИК-ВТ» («ПИК-VT»)

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской .Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО НГП1 «ТИК» от 27 июня 2017 г. № 4292 приказываю:

. 1. Внести изменения в описание типа на сигнализаторы виброскорости и температуры «ПИК-ВТ» («ПИК-VT»), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 22133-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                          \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1EC00300E901C1ED

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 17,11.2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» августа 2017 г. №1790

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы виброскорости и температуры «ПИК-ВТ» («ПИК-VT»)

Сигнализаторы виброскорости и температуры «ПИК-ВТ» («ПИК-VT») (далее сигнализаторы) предназначены для измерений в непрерывном режиме среднего квадратического значения (СКЗ) виброскорости, осевого перемещения, а также температуры роторного оборудования.

Принцип действия сигнализаторов основан на преобразовании измеряемой величины в пропорциональный ей электрический сигнал и дальнейшей его обработке.

Структурная схема сигнализатора приведена на рисунке 1.

В ибропреобразовател и

Преобразователи вихретоковые и термометры сопротивления

Рисунок 1 - Структурная схема сигнализатора

Сигнализаторы включают в себя каналы измерения и контроля виброскорости, осевого перемещения и температуры. Каждый измерительный канал состоит из первичного преобразователя, соответствующего одноканального или многоканального устройства сопряжения (далее УСО) и блока сигнализации ПИК-VT (далее блок сигнализации). Многоканальные устройства сопряжения УСО ПИК-У(УТ) имеют от одного до восьми входных каналов, встроенный предварительный усилитель и контроллер, позволяющий проводить интегрирование входного сигнала, питание вихретокового датчика и обработку сигналов.

Канал измерения и контроля виброскорости состоит из вибропреобразователя ускорения DVA-3-3-3 (далее DVA-3-3-3), или вибропреобразователя ускорения DV-1 (далее DV-1) в исполнении 03, или вибропреобразователя DV-1 в исполнении 00 или 01 совместно с одноканальным УСО ПИК-V-l.

Вибропреобразователи ускорения DV-1 и DVA-3-3-3 являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Вибропреобразователи DVA-3-3-3 и DV-1 в исполнении 03 имеют встроенное УСО.

Канал измерения и контроля осевого перемещения состоит из вихретокового преобразователя DS-1 (далее DS-1) в исполнении 00 или 01, или вихретокового преобразователя DS-2 (далее DS-2) в исполнении 00 или 01 и одноканального УСО ПИК-MS-1.

Принцип действия вихретоковых преобразователей (датчиков) DS-1 и DS-2 основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитны полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, амплитудная огибающая несущей частоты является информационной частью выходного, сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения статического зазора и его изменения, пропорционального виброперемещению. Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).

Вихретоковые перобразователи DS-1 и DS-2 выпускаются в двух исполнениях 00 и 01 отличающихся типом кабеля.

Канал измерения, и контроля температуры состоит из термометра сопротивления (в комплектность сигнализатора не входят) и одноканального УСО ПИК-Т-1.

Блок сигнализации позволяет устанавливать уставки, выдавать сигналы отключения оборудования и предупредительные сигналы.

Сигнализаторы выпускаются в нескольких исполнениях в зависимости от типа выходного сигнала (унифицированный сигнал от 4 до 20 мА, от 1 до 5 мА, от 0 до 5 В или без аналогового выхода), наличия реле и типа напряжения питания.

Сигнализатор выпускается также во взрывозащищенном исполнении.

Внешний вид блока сигнализации приведен на рисунке 1.

Рисунок 1 - Блок сигнализации ПИК-VT

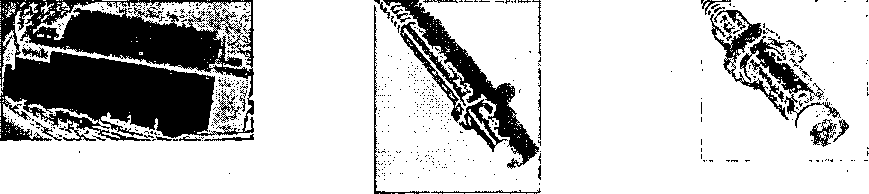

Внешний вид вихретоковых преобразователей DS-1 и DS-2 и одно канального УСО ПИК-MS-1 приведен на рисунке 2.

УСО ПИК-MS-1                DS-1                    DS -2

Рисунок 2 - УСО ПИК-MS-1 и вихретоковые преобразователи DS-1 и DS-2

Внешний вид вибро преобразователей ускорения DV-1 исполнение 03 и DVA-3-3-3 приведен на рисунке 3.

DVA-3-3-3

Рисунок 3 - Вибропреобразователи ускорения DVA-3-3-3 и DV-1 исполнение 03

Внешний вид вибропреобразователей ускорения DV-1 исполнение 00 и 01 и одноканальное У СО ПИК-V-l приведен на рисунке 4.

У СО ПИК-V-l

DV-1 исполнение 00 и 01

Рисунок 4 - Вибропреобразователи ускорения DV-1 исполнение 00 и 01 и УСО ПИК-V-l.

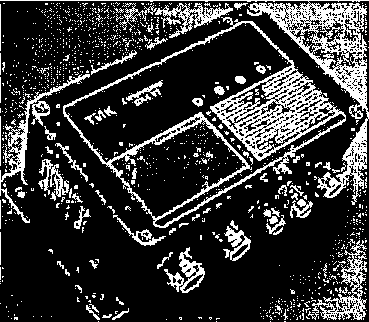

Внешний вид многоканального устройства сопряжения УСО ПИК-V (VT) приведен на рисунке 5.                         __■_     __ ___

Рисунок 5 - Многоканальное устройство сопряжения УСО ПИК-V (VT)

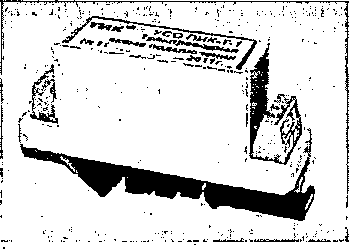

Рисунок 6 - Одноканальное устройство сопряжения УСО ПИК-Т-1

Метрологически значимая часть программного обеспечения не может быть изменена в результате преднамеренных или непреднамеренных действий, так как к'ней не возможно получить доступ через цифровой интерфейс. Для внесения изменений в ПО сигнализатора необходимо использовать специализированный программатор, а так же кабель подключаемый к нестандартному разъёму для программирования, находящемуся под внутренними платами прибора. Кроме того при модификации ПО необходимо рассчитать и записать в сигнализатор код, который проверяется при каждом запуске, и в случае не совпадения с рассчитанным в ПО, сигнализатор выдает ошибку.

Программное обеспечение по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта методом печати и на блок сигнализации ПИК-VT методом гравировки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу ИМБР 421451.008 МП «Сигнализатор виброскорости и температуры «ПИК-ВТ» («ПИК- VT»). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 20 января 2012 г.

Основные средства поверки:

• - эталонная вибрационная установка 2-го разряда в соответствии с МИ 2070-90 «ГСИ. Государственная поверочная схема для средств виброперемещения, виброскорости и виброускорения в диапазоне частот (3/10 - 20000) Гц»;.

• - калибратор процессов многофункциональный FLUKE 715 (регистрационный номер в Федеральном информационном фонде 29194-05);

• - мультиметр цифровой GDM-8245 (регистрационный номер в Федеральном информационном фонде 34295-07);

• - мультиметр цифровой Agilent 34401А (регистрационный номер в Федеральном информационном фонде 16500-97);

• - источник напряжения постоянного тока Б5-30/3 (регистрационный номер в Федеральном информационном фонде 27834-04);

• - прибор универсальный измерительный Р4833 (регистрационный номер в Федеральном информационном фонде 7494-79).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт и (или) свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений

Технические условия 4277-013-12036948-2005 ТУ.

Общество с ограниченной ответственностью Научно-производственное предприятие

«ТИК» (ООО НЛП «ТИК»)

Адрес: Россия, 614067, г. Пермь, ул. Марии Загуменных, 14 «А»

Web-сайт: www.tik.perm.ru

E-mail: tik@perm.ru

ГЦИ СИ ФГУП «вниимс»

Адрес: 119361, г.Москва, ул.Озерная, д.46

Телефон: (495) 437-55-77

Факс: (495) 437 56-66

E-mail: office@vniims.ru

Аттестат аккредитации № 30004-08 от 27.06.2008 г.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: (495) 544-00-00

Web-сайт: www.rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310639 выдан 16.04.2015 г.
