МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

10 июля 2023 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _о » иююо_____2023 г. № 1430

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «10» июля 2023 г. № 1430

Лист № 1 Регистрационный № 78350-20 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Системы контроля, мониторинга и управления трафиком «Системы КМУТ» (далее также - Системы КМУТ) предназначены для измерений характеристик трафика в точках подключения к сети связи: количества переданной (принятой) информации (данных), продолжительности (длительности) сеансов передачи данных, пропускной способности канала передачи данных (PD), скорости передаваемой информации, средней задержки передачи пакетов данных, вариации задержки передачи пакетов данных (PDV), коэффициента потерь пакетов данных (PL). Системы КМУТ обеспечивают регистрацию времени проведения измерений с привязкой системной шкалы времени Системы КМУТ к национальной шкале UTC(SU).

К настоящему описанию типа относятся Системы контроля, мониторинга и управления трафиком «Системы КМУТ» в составе сервера (серверов) центрального узла (далее - сервера Системы КМУТ) и Зондов периферийного узла Системы КМУТ модификаций КМУТ М5 и (или) КМУТ М6. Также в состав Системы КМУТ могут включаться Зонды периферийного узла Системы КМУТ (далее - Зонды КМУТ) других модификаций (с индексами А, Б и без них), включая, но не ограничиваясь, КУТ М1, КМУТ М1, КМУТ М2, КМУТ М3, КМУТ-10, КМУТ-ПУ М1, КМУТ-Л (регистрационный № 68196-17); КМУТ М4, КМУТ-10 М1 (регистрационный № 73348-18); ESR-10 SLA KMUT, ESR-10 KMUT, ESR-20 KMUT, ESR-21 KMUT (регистрационный № 83814-21); КМУТ М7 (регистрационный № 79074-20). Модификации Зондов КМУТ имеют конструктивные отличия в разъемах присоединения к сети связи, функциональных возможностях и наличии информационных индикаторов. Дополнительно для поверки Систем КМУТ и периодического контроля функционирования их составных частей в состав системы могут включаться Формирователи-измерители соединений СИГМА-2 (регистрационный № 84943-22), а также устройства синхронизации и коррекции времени ХРОНО-С, источники точного времени (серверы) утвержденного типа.

Принцип действия Систем КМУТ (Зондов КМУТ) основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.

Измерению подлежат характеристики трафика между Зондами КМУТ или Зондами КМУТ и серверами Систем КМУТ, в том числе центральным сервером. При измерении используется метод «подмешивания» тестового трафика в активные соединения связи без ухудшения параметров качества трафика пользователя услугами связи. Результаты измерений передаются для дальнейшей обработки на серверы Систем КМУТ.

Зонды КМУТ размещаются в заданных точках подключения пользователя к услугам связи, осуществляют измерение и регистрацию характеристик трафика в сети связи, анализ трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов данных, задержки и вариации задержки передачи пакетов данных, пропускной способность канала передачи данных и скорости передаваемой информации.

Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени Зондов КМУТ, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

В зависимости от функциональных возможностей и конструктивного исполнения Зондов КМУТ Система КМУТ позволяют:

• - проводить измерение характеристик трафика в сети связи, в том числе с подключением по волоконно-оптическим линиям связи;

• - обеспечивать резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

• - обеспечивать одновременное измерение параметров сети передачи данных двух независимых каналов связи;

• - определять температуру;

• - обеспечивать прозрачное прохождение пакетов информации через Зонд КМУТ в случае отсутствия электропитания;

• - организовывать резервный или технологический канал связи по сети оператора подвижной телефонной радиосвязи через встроенный модуль LTE/GSM;

• - определять наличие напряжения в сети электропитания Зондов КМУТ, распределенных по сети связи в составе Систем КМУТ, с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени UTC (SU), хранение в памяти и выдача информации в серверы Систем КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания;

• - повышать отказоустойчивость электропитания за счет наличия двух встроенных независимых импульсных блоков электропитания.

Управление Зондами КМУТ осуществляется с использованием интерфейса командной строки или с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени Зондов КМУТ к национальной шкале времени UTC (SU) осуществляется по сигналам, получаемым от внешних приемников сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, от серверов Систем КМУТ или от устройства синхронизации шкалы времени (сервера времени), входящего в ее состав, по сетям пакетной передачи данных.

Системы КМУТ обеспечивают:

• - измерение характеристик трафика в точках подключения к сети связи;

• - сбор, обработку и хранение информации о характеристиках трафика;

• - сбор, обработку и хранение информации о статистических оценках качества услуг связи, их целостности и устойчивости функционирования;

• - управление элементами Системы КМУТ;

• - сбор, обработку и хранение информации о наличии электропитания и о событиях выключения, временного интервала отсутствия и включения электропитания элементов Системы КМУТ.

Взаимосвязь составных частей Систем КМУТ обеспечивается посредством встроенных и/или внешних интерфейсов.

Конструктивно сервера Системы КМУТ выполнены на базе аппаратных серверных платформ архитектуры x86-64 в виде стоечных серверов по модульному принципу: устройства хранения, материнская плата-процессор-шасси-статив.

Доступ к устройствам хранения, процессору или платам можно получить только открыв дверь статива и крышку сервера с нарушением целостности пломб. Конструкцией предусмотрена возможность установки пломб. Пломбы представляют собой специальные наклейки, разделяющиеся на несколько фрагментов при попытке их снять. Места установки пломб: крепежные винты оборудования в стативе, места доступа к устройствам хранения, процессору, платам и т.п. Места установки пломб определяются исходя из условий эксплуатации и места установки. Конструкция статива может предусматривать блокировку от несанкционированного доступа с использованием замка.

Конструктивно Зонды КМУТ выполнены в виде блоков, в которых размещены специализированные электронные платы. Корпус изготавливается из металлического сплава или пластика, может окрашиваться в различные цвета и имеет съемную верхнюю панель, крепление которой осуществляется с помощью винтов. Интерфейсы для подключения к сети связи, кабелей управления, выносной антенны располагаются на лицевой или задней панели блока. Модификации Зондов КМУТ М5 и М6 имеют исполнение позволяющее осуществлять монтаж в 19" телекоммуникационную стойку (статив). Пломбирование Зондов КМУТ предусмотрено на болтах крепления корпуса к задней панели.

Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. В связи с тем, что оборудование устанавливается в специально отведенных серверных помещениях, оборудованных системами контроля и доступа, данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки плат, устройств хранения, шасси и обеспечивает ограничение несанкционированного доступа. Таким образом обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Нанесение знака поверки на корпус серверов Системы КМУТ и Зондов КМУТ не предусмотрено.

Серийные (заводские) номера наносятся на заднюю панель Зондов КМУТ и переднюю панель серверов Системы КМУТ в форме наклейки, содержащей серийный номер в цифробуквенном формате.

Внешний вид Зондов КМУТ и серверов Системы КМУТ, место нанесения знака утверждения типа, и серийного (заводского) номера, возможные места блокировки показаны на рисунках 1 - 5.

Место нанесения знака утверждения типа

нанесения заводского номе]

Место нанесения заводского но:

:_______________________________________________I

Возможные места пломбировки

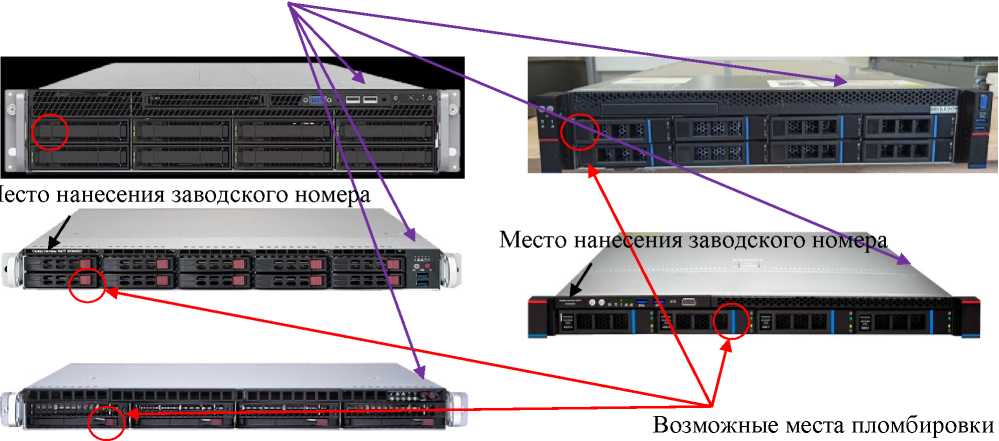

Рисунок 1 - Внешний вид сервера Системы КМУТ (варианты исполнения приборного контейнера)

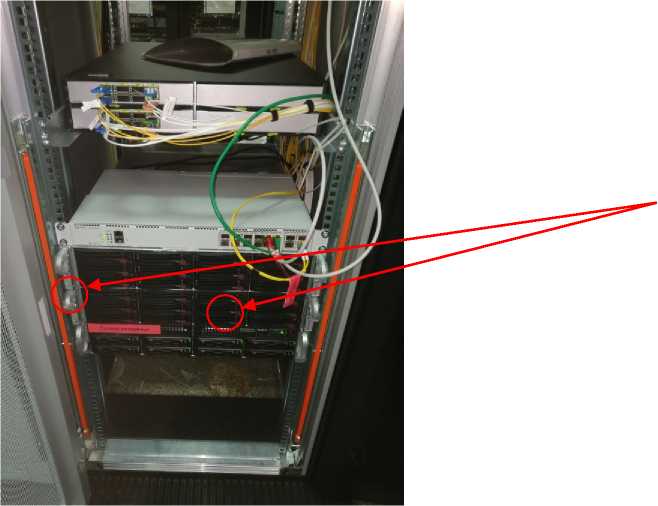

Рисунок 2 - Внешний вид сервера Системы КМУТ, установленного в статив

Место нанесения знака утверждения типа

Место пломбировки

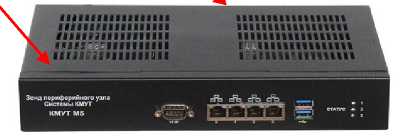

Рисунок 3 - Внешний вид Зонда КМУТ модификации КМУТ М5

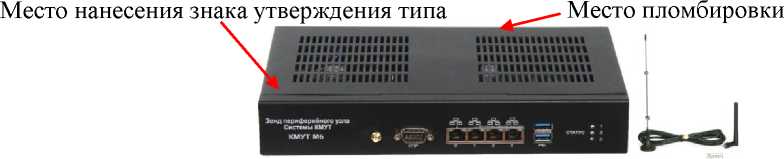

Рисунок 4 - Внешний вид Зонда КМУТ модификации КМУТ М6

Место нанесения заводского номера

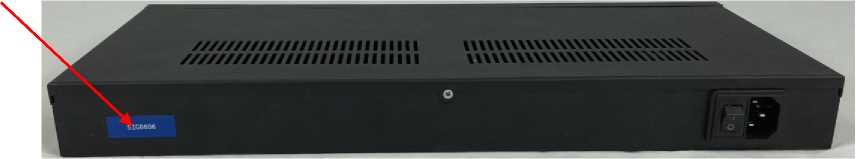

Рисунок 5 - Внешний вид задней панели Зонда КМУТ

В состав программного обеспечения Систем КМУТ входит операционная система специального назначения Astra Linux Special Edition для сервера Системы КМУТ, специальное программное обеспечение ПО КМУТ («ЭХО-Центр») 2.0 и специальное программное обеспечение ПО периферийного узла КМУТ («ЭХО-Зонд») 2.0, устанавливаемое на Зонды КМУТ. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция Систем КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.0772014 «средний».

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики зондов

Наносится типографским способом на руководство по эксплуатации или на верхние панели в виде наклейки.

Таблица 4 - Комплектность средства измерений

приведены в разделе Приложение Б руководства по эксплуатации ЦТСВ.466961.001 РЭ.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ЦТСВ.466961.001 ТУ «Системы контроля, мониторинга и управления трафиком. Технические условия».

Общество с ограниченной ответственностью «Инженер Центр»

(ООО «Инженер Центр»)

ИНН: 5047111192

Юридический адрес: Московская обл., г. Химки, Нагорное ш., д. 2, к. 9А, помещ. 413 Адрес места осуществления деятельности: Московская обл., г. Химки, ул. Рабочая, д. 2, стр. 26

Телефон (факс): +7(495) 785-57-70, +7(917) 579-76-95

E-mail: info@kmyt.ru

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11

Телефон (факс): +7 (495) 737-67-19

Email: info@trxline.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310671.

в части вносимых изменений

Общество с ограниченной ответственностью «НТЦ СОТСБИ» (ООО «НТЦ СОТСБИ») Адрес: 191028, г. Санкт-Петербург, ул. Пестеля, д. 7, лит. А, помещ. 14Н, оф. А Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217

Web-сайт: http://www.sotsbi.ru

E-mail: info@sotsbi.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312112.
