МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 52305 «Контроллеры универсальные МИКОНТ-186» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «ИПФ «Сибнефтеавтоматика» от 2 сентября 2016 г. № 03-2321 и от 16 ноября 2016 г. № 03-3025 приказываю:

L Внести изменения в описание типа на контроллеры универсальные МИКОНТ-186, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54863-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 52305 «Контроллеры универсальные МИКОНТ-186», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54863-13, в связи с изменением наименования организации-изготовителя с ООО «ИВС-МИКОНТ» на ООО «МИКОНТ» и внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин)/ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описан м типа зредотва пзмореппп ik юридическому лицу или и

  выдачу его



• 4. Контроль за исполфшяятеаеяидакгпря^^       з i собой.

^г                                               метрологии.

Заместитель Руководи

. Сертификат: 6

ад одйегеигениюв

“ » ^и1“

связей

000300E901C1ED Сергей Сергеевич .2016 до 17.11,2017

С.С.Голубев

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «09» марта 2017 г. № 474

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры универсальные МИКОНТ-186

Контроллеры универсальные МИКОНТ-186 (далее - контроллеры) предназначены для измерения выходных сигналов с первичных преобразователей параметров измеряемой среды (расход, температура, давление, плотность) и вычисления объема (расхода), массы, тепловой энергии (мощности) и других параметров в составе счетчиков газа, газового конденсата, пара, тепловой энергии и энергоносителей.

Принцип действия контроллера основан на измерении и преобразовании в цифровой код входных сигналов, поступающих с первичных измерительных преобразователей, с последующим вычислением по заданным алгоритмам требуемых параметров измеряемой среды.

Конструкция корпуса позволяет производить настенное и щитовое размещение контроллера и установку на DIN-рейку.

Контроллер состоит из блока центрального процессора (далее - ВЦП), который является управляющим модулем контроллера и устройства сопряжения с объектом (далее -УСО).

Контроллеры разработаны на базе ВЦП «FOREST» и предназначены для применения в сложных системах учета и управления, содержащих до 8 измерительных линий с разными средами (на один контроллер).

Контроллеры обеспечивают выполнение следующих функций:

• - измерение основных параметров измеряемой среды: расхода, температуры, давления, плотности;

• - измерение времени наработки и индикация текущей даты и времени;

• - регистрация и хранение информации о среднечасовых значениях измеренных (температура, давление, расход при рабочих условиях) и вычисленных (приведенный расход газа, массовый расход теплоносителя, тепловая мощность) параметрах энергоносителя и информации, нарастающим итогом о значениях вычисленных параметрах энергоносителя (приведенный объем газа, количество теплоты и массы теплоносителя) и времени наработки в «почасовом» архиве (с глубиной архива два месяца);

• - передача информации на верхний уровень с помощью стандартного интерфейса RS232 или RS485;

• - запись сохраняемой информации на USB Flash-накопитель емкостью не более 4 Гб по запросу оператора;

• - отображение мгновенных параметров энергоносителя, текущей информации о среднечасовых и итоговых параметрах и просмотр предыдущей информации об итоговых параметрах на экране индикатора-дисплея;

~ сохранение информации о среднечасовых й итоговых параметрах при отключении питания;

• - предотвращение несанкционированного доступа к встроенному программному обеспечению по настройкам токовых и частотных каналов измерения;

• - настройка частотных каналов измерения расхода на любой типоразмер датчиков расхода;

• - настройка токовых каналов датчиков температуры на любой диапазон измерения;

• - настройка токовых каналов датчиков давления на любой диапазон измерения;

• - настройка токового канала датчика плотности на любой диапазон измерения.

По устойчивости к климатическим воздействиям контроллеры относятся к группе С4 по ГОСТ Р 52931-2008.

Контроллеры поставляются со встроенным программным обеспечением «ЭНЕРГОУЧЕТ» (далее - ПО) для коммерческого и технологического учета энергоносителей, включающим следующие аттестованные алгоритмы:

• - алгоритм вычисления количества теплоты и массы теплоносителя согласно документам: МИ 2412-97 и МИ 2451-98;

• - алгоритм вычисления объема (расхода) природного газа, приведенного к стандартным условиям по ГОСТ 2939-63, с определением коэффициента сжимаемости по методу NX 19 мод.;

• - алгоритм вычисления объема и расхода свободного (попутного) нефтяного газа, приведенного к стандартным условиям по ГОСТ 2939-63, с определением коэффициента сжимаемости в соответствии с ГСССД МР 113-03;

• - алгоритм вычисления объема (расхода) газа, приведенного к стандартным условиям, и массы конденсата стабильного газового, извлекаемых из газоконденсатной скважины в соответствии с методикой измерений;

• - алгоритм вычисления объема (расхода) газов (воздух, азот, кислород, углекислый газ, аргон), приведенного к стандартным условиям по ГОСТ 2939-63, с определением коэффициента сжимаемости в соответствии с таблицами ГСССД.

Информационный обмен между контроллерами и верхним уровнем осуществляется при помощи протоколов ModBUS и MicontBUS в форматах ASCII и RTU с использованием стандартных интерфейсов RS485 или RS232. В качестве программ верхнего уровня можно использовать любую SCADA-систему для стандартной работы, с которой поставляется ОРС-сервер.

Встроенное ПО имеет идентификационные данные, приведенные в таблице 1.

Информация о версии и контрольной сумме прикладного программного приложения доступна через меню «ИНФОРМАЦИЯ О СИСТЕМЕ» контроллера.

В контроллерах отсутствует возможность внесения несанкционированных изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов (RS232/RS485, USB) или через меню контроллера с клавиатуры.

Защита контроллера от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением пломбы на корпус контроллера.

Схема пломбировки контроллера от несанкционированного доступа представлена на рисунке 1.

Изменение настроек ПО контроллера в части настройки входных измерительных каналов по типоразмерам подключаемых датчиков (расхода, температуры, давления, плотности), производится по специальному паролю. Изменение настроек вступает в силу только после сохранения проведенных изменений в ПЗУ контроллера, при этом в архиве (энергонезависимой памяти) формируется специальная запись (вход по «паролю») с идентификацией даты, времени, всех проведенных операций и прав доступа («пароль»).

Уровень защиты ПО - «С» по МИ 3286-2010.

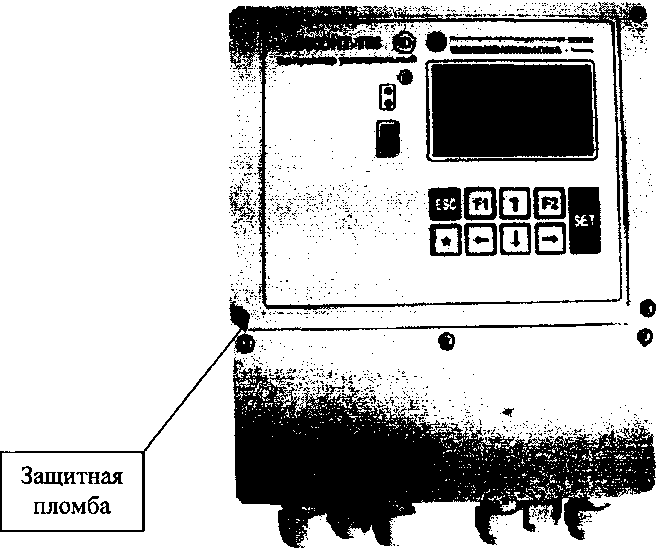

Рисунок 1- Схема пломбировки контроллера МИКОНТ-186 от несанкционированного доступа.

Метрологические и технические характеристики

Метрологические и технические характеристики контроллеров универсальных приведены в таблице 2.

Таблица 2 - Технические характеристики каналов контроллера.

Количество каналов, шт:

* - количество входов для термопреобразователей сопротивления в соответствии с заказом.

наносится на эксплуатационную документацию (руководство по эксплуатации контроллера) типографским способом, на корпус контроллера - методом наклейки.

Комплектность поставки контроллера соответствует таблице 3.

Таблица 3 - Комплектность поставки контроллера

** - диапазон настраивается в зависимости от типоразмера первичного преобразователя. * - в соответствии с заказом.

осуществляется по документу 366.00.00.000 МИ «ГСИ. Контроллеры универсальные МИКОНТ-186. Методика поверки» с изменением № 1, утвержденным ФБУ «Тюменский ЦСМ» 09.08.2016 г.

Основные средства поверки:

Калибратор промышленных процессов универсальный АКИП-7301, регистрационный номер в Федеральном информационном фонде 36814-08.

Вольтметр универсальный В7-78/1, регистрационный номер в Федеральном информационном фонде 31773-06.

Частотомер электронно-счетный 43-63/1, регистрационный номер в Федеральном информационном фонде 9084-90.

Секундомер электронный с таймерным выходом СТЦ-1, регистрационный номер в Федеральном информационном фонде 6643-86.

Магазин сопротивления Р4831, регистрационный номер в Федеральном информационном фонде 6332-77.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в соответствующий раздел руководства по эксплуатации контроллеров универсальных МИКОНТ-186.

Методы измерений приведены в следующих документах:

• - ГОСТ 30319.2-96 «Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости»;

• - Методика ГСССД МР 113-03 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента вязкости влажного нефтяного газа в диапазоне температур от 263 до 500 К при давлении до 15 МПа»;

• - Методика выполнения измерений измерительным комплексом СВГ.МЗ (свидетельство № 7801-10 от 28.04.2010);

• - Руководство по эксплуатации 366.00.00.000 РЭ. «Контроллер универсальный МИКОНТ-186».

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

МИ 2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя

МИ 2451-98 ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя

ТУ 4012-001-50272420-2006 Контроллер универсальный МИКОНТ-186. Технические условия

Акционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика»

(АО «ИПФ «СибНА»)

ИНН 7203069360

Адрес: 625014, г. Тюмень, ул. Новаторов, 8,

Телефон: (3452)-22-54-60,

Факс (3452)-22-55-29,

E-mail: sibna@sibna.ru. www.sibna.ru

Общество с ограниченной ответственностью «МИКОНТ»(ООО «МИКОНТ»)

ИНН 5904091000

Адрес: 614007 г.Пермь,Островского 65,

Телефон: (3422) 07-53-97,

E-mail: micont@micont.ru. micont.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»),

Адрес: 625027, г. Тюмень, ул. Минская, д. 88,

Тел. (3452) 20-62-95

Факс (3452) 28-00-84

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 03 февраля 2016 г.
