ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии ^от « _^9 » ______²⁰²⁴ Г.      __Z_

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

78656-20

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» апреля 2024 г. № 864

Регистрационный № 77205-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии ЭМИС-ЭЛЕКТРА 971

Счетчики электрической энергии ЭМИС-ЭЛЕКТРА 971 (далее - счетчики) однофазные интеллектуальные непосредственного включения предназначены для измерений активной и реактивной электрической энергии, измерений показателей качества электрической энергии (отклонение напряжения, отклонение частоты напряжения) в однофазных цепях переменного тока, а также для организации многотарифного учета и передачи информации о потребляемой энергии при использовании в составе интеллектуальных систем учета электрической энергии (ИСУЭ).

Измерение электрической энергии производится обработкой входных сигналов тока и напряжения, с аналого-цифровым преобразованием в цифровые значения микроконтроллером, с сохранением результатов в энергонезависимой памяти и отображением на дисплее счетчика.

Функциональные возможности счетчика позволяют:

• -   вести учет активной и реактивной электрической энергии в двух направлениях по 8 тарифам с сохранением энергопотребления по каждому тарифу;

• -   измерять текущие значения параметров электрической сети;

• -   фиксировать дифференциальный ток;

• -   формировать профили нагрузки;

• -   регистрировать максимумы мощности;

• -   вести журналы событий;

• -   фиксировать нарушение параметров качества электроснабжения;

• -   отображать на дисплее и фиксировать в журнале нарушение электронных пломб;

• -   фиксировать воздействие сверхнормативного постоянного или переменного магнитного поля;

• -   осуществлять удаленную коммуникацию с ИСУЭ;

• -   управлять электрическим снабжением потребителя внешней командой или при превышении заданных пределов потребления;

• -   аппаратно блокировать внутреннее реле включения/отключения нагрузки;

• -   формировать и отправлять инициативные сообщения ИСУЭ при возникновении тревожных событий.

Технические и функциональные характеристики отражаются в буквенно-цифровом коде при заказе счетчика и приводятся в паспорте (расшифровка буквенно-цифрового кода приведена в таблице 1):

ЭЭ 971 - Х1 - X2.X3.X4.X5. Хб - Х7

Таблица 1 -

квенно-

кода заказа счетчиков

Пример записи обозначения счетчика при заказе и в паспорте:

(Счетчик электрической энергии однофазный интеллектуальный непосредственного включения ЭМИС-ЭЛЕКТРА 971 исполнения для размещения в шкафу, класса точности 1 по активной и класса точности 2 по реактивной электрической энергии, номинальное напряжение 230 В, базовый ток 5 А и максимальный ток 60 А, протокол передачи данных DLMS, 1 импульсный программируемый выход, внутреннее реле включения/отключения нагрузки, аппаратная блокировка внутреннего реле, интерфейс связи RS-485, функция измерений параметров качества электроснабжения).

Конструктивно счетчики состоят из следующих частей:

• -   корпуса с крышкой;

• -   отсек коммуникационного модуля с крышкой;

• -   отсек зажимов с крышкой.

В корпусе счетчика размещены электронная плата с электронными компонентами, измерительный преобразователь, блок питания, реле управления нагрузкой.

В верхней части корпуса расположен отсек с коммуникационным модулем, подключаемый к электронной плате через разъем и переключатель аппаратной блокировки внутреннего реле (исполнение «С»).

Счетчик оснащен датчиками контроля:

• -   открытия крышки корпуса счетчика;

• -   открытия крышки коммуникационного модуля;

• -   открытия крышки отсека зажимов;

• -   воздействия сверхнормативного постоянного или переменного магнитного поля.

В отсеке зажимов располагается клеммная колодка, дополнительные зажимы и переключатель аппаратной блокировки внутреннего реле (исполнение «Х», «ХК»).

В качестве измерительных элементов в счетчике используются:

• -   для измерения напряжения используются резистивные делители;

• -   для измерения тока фазы используется прецизионный шунт;

• -   для измерения тока в нулевом проводе используется трансформатор тока.

Результаты измерений и параметры настройки счетчика хранятся в энергонезависимой памяти. При отключении питания контроллер, используя батарею резервного питания, записывает текущие значения в энергонезависимую память, из которой может их считать после восстановления питания.

Счетчики оснащены энергонезависимыми часами реального времени (RTC) и календарем, с резервной батареей питания, обеспечивающие внешнюю ручную и автоматическую коррекцию времени.

Счетчики имеют три исполнения «Х», «ХК» и «С», отличающихся внешним видом корпусов. Счетчик исполнения «С» не имеет встроенного дисплея и может комплектоваться дополнительным отсчетным устройством для удаленного считывания показаний.

Для управления на лицевой панели счетчика исполнения «Х» предусмотрены две кнопки. Верхняя кнопка предназначена для включения подсветки дисплея (при наличии напряжения в цепи питания), просмотра информации на дисплее и для включения реле управления нагрузкой. Пломбируемая кнопка предназначена для программно-аппаратной блокировки реле управления нагрузкой.

На лицевой панели счетчика исполнения «ХК» расположена одна кнопка. Служит для включения подсветки дисплея (при наличии напряжения в цепи питания), просмотра информации на дисплее и для включения реле управления нагрузкой.

Во всех исполнениях счетчики оснащены оптическим портом и интерфейсом связи RS-485. В зависимости от исполнения счетчиков в них могут быть установлены коммуникационные модули с интерфейсами GPRS, NB-IoT, PLC-RF. RF, LoRaWAN или другие по требованию заказчика.

Опционально в отсек коммуникационного модуля может быть установлен модуль расширения функционала.

Общий вид счетчиков со схемой пломбировки от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1 и рисунке 3. На рисунке 2 показан общий вид дополнительного устройства индикации ЭМИС-ЭЛЕКТРА 130.

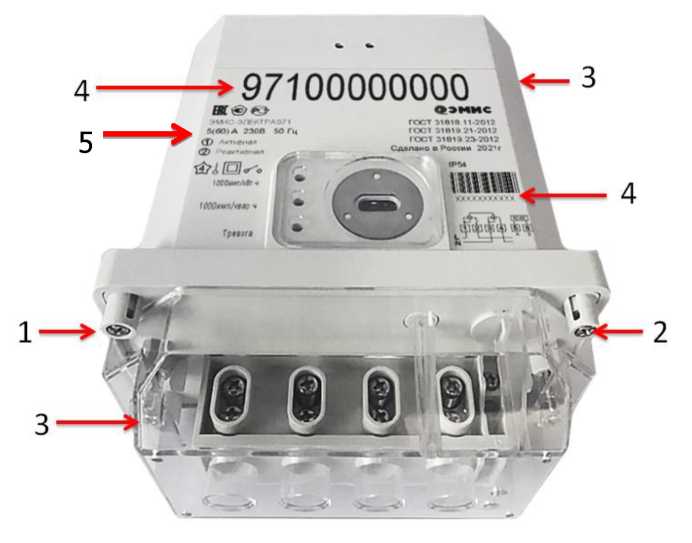

Рисунок 1 - Общий вид счетчика исполнения «С» со схемой пломбировки

Рисунок 2 - Дополнительное устройство индикации ЭМИС-ЭЛЕКТРА 130

5

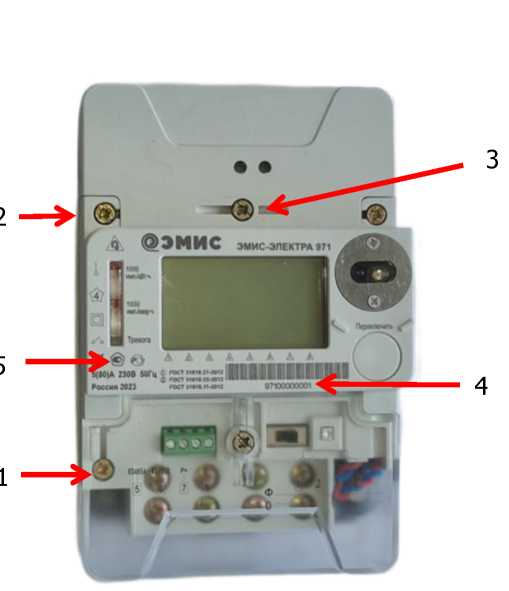

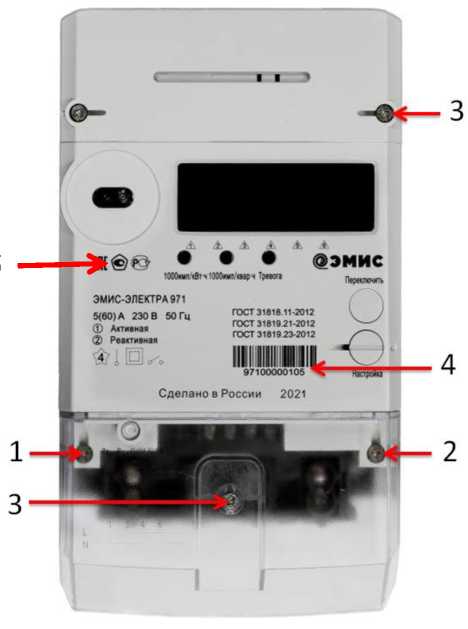

Рисунок 3 - Общий вид счетчика исполнения «Х» со схемой пломбировки

Рисунок 4 - Общий вид счетчика исполнения «ХК» со схемой пломбировки

Стрелками на рисунках 1, 3 и 4 обозначены:

• 1 - место установки пломбы предприятия-изготовителя;

• 2 - место установки знака поверки счетчика;

• 3 - место установки пломбы энергоснабжающей организации;

• 4 - место расположения заводского номера;

• 5 - место нанесения знака утверждения типа средств измерений.

В счетчиках исполнения «Х» места пломбировки 1 и 2 закрыты крышкой зажимов.

Знак поверки счетчиков наносится на корпус средства измерений в соответствии с рисунком 1, 3 и 4.

Заводской номер состоит из арабских цифр и наносится на лицевую панель счетчиков методом лазерной гравировки.

Счетчики имеют встроенное программное обеспечение (ПО).

Встроенное ПО в процессе производства заносится в контроллеры счетчиков. Данное ПО разделено на метрологическое значимое и коммуникационное ПО (метрологически незначимое). Конструкция счетчика исключает возможность несанкционированного влияния на метрологически значимую часть и измерительную информацию. Коммуникационное ПО защищено от изменений с помощью многоуровневой системы безопасности: криптографической защиты, электронного и механического опечатывания конструктивных элементов счетчика.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО счетчиков приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические и основные технические характеристики счетчиков приведены в таблицах 3 - 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

таблицы 4

Продолжение таблицы 4

наносится на лицевую панель счетчиков методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

согласно таблицы 5

Таблица 5 - Комплектность средства измерений

приведены в эксплуатационном документе ЭЭ-971.000.000.00 РЭ «Счетчик электрической энергии ЭМИС-ЭЛЕКТРА 971. Руководство по эксплуатации» в разделе 6.

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утвержденный постановлением Правительства Российской Федерации от 16 ноября 2020 г. № 1847;

Приказ Росстандарта от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1'10 ² до 2-10⁹ Гц»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот 1-10’¹ до 1^10⁶ Гц»;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;

ТУ 26.51.63.130-088-14145564-2019 «Счетчики электрической энергии ЭМИС-ЭЛЕКТРА 971. Технические условия» с изменением 1.

Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)

ИНН 7729428453

Юридический адрес: 454007, г. Челябинск, пр-кт Ленина, д. 3, оф. 308

Адреса мест осуществления деятельности:

456518, Челябинская обл., Сосновский р-н, д. Казанцево, ул. Производственная, д. 7/1;

454112, Челябинская обл., г. Челябинск, Комсомольский пр-кт, д. 29

Телефон: +7 (351) 729-99-12

Web-сайт: emis-kip.ru

Закрытое акционерное общество  Консалтинго-инжиниринговое  предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Web-сайт: kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» апреля 2024 г. № 864

Регистрационный № 78656-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Метанометры для горных машин МГМ-1

Метанометры для горных машин МГМ-1 (далее по тексту - метанометры) предназначены для выдачи предупредительной сигнализации и отключения электропитания горной машины или подземной передвижной компрессорной станции (установки) при достижении предельно допускаемого значения объемной доли метана в атмосфере горной выработки.

Описание средства измерений

Принцип действия метанометров - термохимический, основанный на беспламенном сжигании метана на рабочем элементе сенсора, с использованием мостового метода измерения. Сенсор питается от стабилизатора тока, широтно-импульсным модулятором. Появление метана приводит к изменению сопротивления рабочего резистора сенсора и разбалансировке мостовой схемы. Напряжение с диагонали моста, пропорциональное концентрации метана в контролируемой среде, поступает в микропроцессор, где измеряется, преобразуется в значение объемной доли метана, которое сравнивается с заданными значениями, и с выхода микропроцессора выдаются сигналы управления соответствующей сигнализацией.

Метанометры состоят из:

• - защитного кожуха, который крепится к корпусу горной машины или подземной передвижной компрессорной станции (установки), и предназначен для размещения в нем переносного блока с целью защиты его от механических повреждений;

• - переносного блока, который, состоит из метанометрического блока и блока питания, соединенных между собой специальным болтом.

Для передачи данных с метанометра в систему аэрогазового контроля (далее по тексту - АГК) в состав МГМ-1Р дополнительно входят:

• - антенна, которая крепится к защитному кожуху или на комбайн и обеспечивает передачу данных о состоянии шахтной атмосферы на приемник ПДМ-1 с помощью ретранслятора РДМ-1 / РДМ-2;

• - ретранслятор данных метанометра РДМ-1 / РДМ-2, который служит для приема, усиления и дальнейшей передачи информации от метанометра;

• - приемник данных метанометра ПДМ-1 устанавливается на месте эксплуатации в соответствии с действующей проектной документацией. Приемник ПДМ-1 подключается к системе АГК.

Защитный кожух устанавливается и закрепляется на горной машине или передвижной подземной компрессорной станции (установки) и представляет собой металлический корпус, внутри которого установлен выключатель, содержащий два реле. Выключатель имеет контакты для соединения с переносным блоком и зажимы, к которым подключается кабель, соединяющий метанометр с горной машиной или компрессорной станцией (установкой).

Метанометрический блок состоит из пластмассового корпуса и двух крышек. В корпусе расположена плата и крепятся: сенсор, элементы световой (красный и зеленый индикаторы) и звуковой (звуковой излучатель) сигнализации, кнопка включения метанометра. Все эти элементы закрываются металлической крышкой с соответствующими отверстиями. Для переноски имеется ремень (ручка), который крепится этой же крышкой.

На нижней крышке размещены розетка соединителя, предназначенная для электрического соединения с блоком питания, и винт, закрывающий доступ к кнопке для настройки метанометра.

Блок питания содержит аккумуляторы с резисторами, обеспечивающими искробезопасность, вилку соединителя, предназначенную для электрического соединения с метанометрическим блоком, специальный болт для крепления метанометрического блока.

В нижней части блока питания имеются три контакта, предназначенные для электрического соединения с выключателем защитного кожуха. По этим контактам подаются сигналы для управления реле выключателя.

Метанометры выпускаются в трех модификациях:

• - МГМ-1М - метанометры, предназначенные для установки на комбайны и другие горные машины;

• - МГМ-1.1М - метанометры, предназначенные для установки на передвижные компрессорные станции;

• - МГМ-1Р - метанометры, предназначенные для установки на проходческие и выемочные комбайны с функцией передачи данных в систему АГК.

Метанометры имеют в своем составе энергонезависимую память, в которой ежеминутно сохраняются данные о текущем времени и содержании метана, а также обеспечивают возможность контроля, настройки и передачи данных в компьютер по беспроводной ближней связи.

Общий вид метанометров представлен на рисунке 1.

Общий вид дополнительного оборудования представлен на рисунке 2.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлена на рисунке 3.

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 4           ______

■"■'CT'

а) - Метанометры МГМ-1М; б) - Метанометры МГМ-1.1М; в) - Метанометры МГМ-1Р

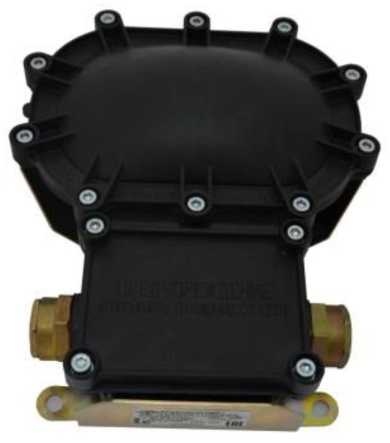

Рисунок 1 - Общий вид метанометров

б)

в)

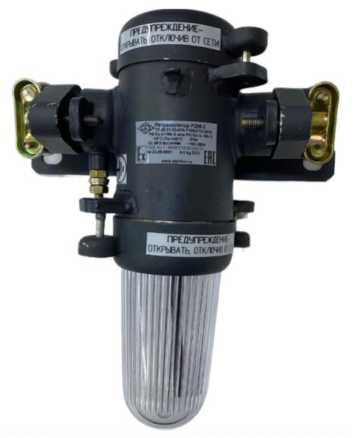

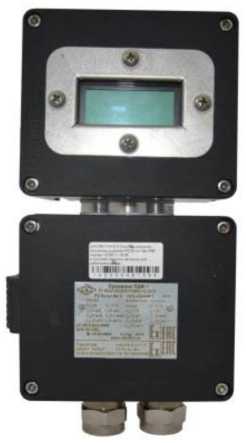

Рисунок 2 - Общий вид дополнительного оборудования

Место пломбирования (нанесения знака поверки)

а)                                                 б)

а) - Метанометры МГМ-1М; б) - Метанометры МГМ-1.1М и МГМ-1Р

Место нанесения заводского номера

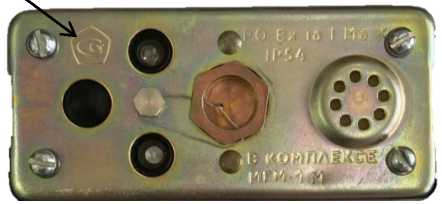

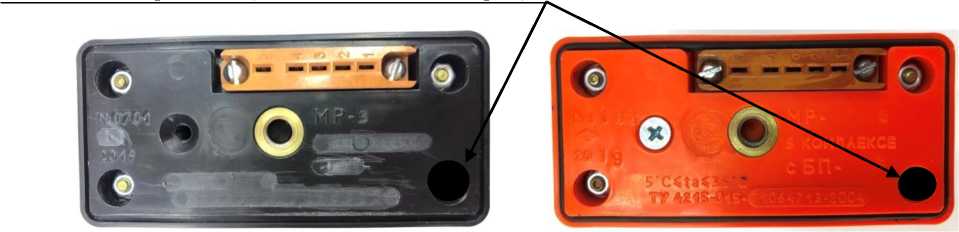

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Место нанесения знака утверждения типа

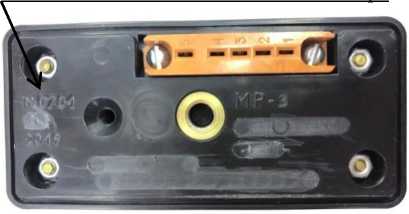

Рисунок 4 - Место нанесения заводского номера и знака утверждения типа

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на метанометры гравировкой и в паспорт типографским способом.

Программное обеспечение метанометров (далее по тексту - ПО) по аппаратному обеспечению является встроенным. ПО хранится в памяти микроконтроллера и предназначено для управления работой метанометров, сбора, обработки и передачи измерительной информации, выдачи сигналов управления и управлением работой сигнализации.

ПО устанавливается на предприятии-изготовителе в процессе изготовления.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция метанометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики метанометров нормированы с учетом влияния ПО.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2

Таблица 3- Основные технические характеристики

наносится на титульные листы руководства по эксплуатации и формуляр метанометров типографским способом, и на крышку метанометров гравировкой.

Таблица 4- Комплектность

приведены в разделах 1.3 «Устройство и работа метанометра» и 2 «Использование по назначению» руководства по эксплуатации.

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2315;

ГОСТ 31610.0-2014 Взрывоопасные среды. Часть 0. Оборудование. Общие требования;

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ТУ 26.51.53-015-71064713-2019 Метанометры для горных машин МГМ-1. Технические условия.

Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»)

ИНН 5506052891

Юридический адрес: 644042, Омская обл., г. Омск, пр-кт Карла Маркса, д. 18/13 Телефон: +7 (3812) 39-63-07

Web-сайт: https://etpribor.ru

E-mail: info@etpribor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» апреля 2024 г. № 864

Регистрационный № 37936-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система информационно-измерительная коммерческого учета электроэнергии автоматизированная Пермской ТЭЦ-14 филиала ОАО «ТГК-9»

Система информационно-измерительная коммерческого учета электроэнергии автоматизированная Пермской ТЭЦ-14 филиала ОАО «ТГК-9» (далее - АИИС КУЭ) предназначена для измерений количества электрической энергии и мощности, автоматизированного сбора, накопления и обработки информации о генерации, отпуске и потреблении электрической энергии и мощности, хранения и отображения полученной информации, формирования отчетов по генерации, отпуску и потреблению электроэнергии для Администратора торговой системы, Системного оператора и смежных участников оптового рынка электроэнергии.

АИИС КУЭ представляет собой многофункциональную, трехуровневую систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ решает следующие задачи:

• - измерение 30-минутных приращений активной и реактивной электроэнергии;

• - периодический (1 раз в сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);

• - хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

• - передача в организации-участники оптового рынка электроэнергии результатов измерений;

• - предоставление по запросу контрольного доступа к результатам измерений, данных о измерений со стороны сервера организаций - участников

  состояний объектов и средств оптового рынка электроэнергии;

  • - обеспечение защиты несанкционированного доступа и т.д.);

  • - диагностика и мониторинг функционирования технических и программных средств АИИС;

  • - конфигурирование и настройка параметров АИИС КУЭ;

  • - ведение системы единого времени в АИИС КУЭ (коррекция времени).

оборудования, программного обеспечения и данных от на физическом и программном уровне (установка паролей

АИИС КУЭ включает в себя следующие уровни:

Первый уровень, который включает в себя 43 измерительно-информационных комплекса точек учета электроэнергии (ИИК ТУ), предназначенных для измерения и учета электрической энергии и мощности и построенных на базе следующих средств измерений:

- измерительных трансформаторов тока (ТТ);

- измерительных трансформаторов напряжения (ТН);

- многофункциональных счетчиков активной и реактивной электрической энергии (счетчики).

Второй уровень АИИС КУЭ - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных «ЭКОМ-3000» (далее - УСПД) со встроенным приемником точного времени глобальной навигационной спутниковой системы (далее - ГНСС), каналообразующую аппаратуру.

Третий уровень АИИС КУЭ - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных АИИС КУЭ, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, каналообразующую аппаратуру.

Счетчики электрической энергии с заданной периодичностью измеряют мгновенные значения тока и напряжения, действующие на их входах, и вычисляют на основе полученных значений данные о потреблении электрической энергии и мощности за заданные промежутки времени. При этом измерения входных сигналов тока и напряжения, приведенных ко входам счетчиков с помощью измерительных трансформаторов тока и напряжения, осуществляются при помощи токовых трансформаторов (датчиков тока, входящих в состав фильтра сетевого), включенных последовательно в каждую цепь тока и резистивных делителей напряжения (датчиков напряжения, включенных в каждую параллельную цепь напряжения). Сигналы с датчиков тока и напряжения поступают на соответствующие входы АЦП.

АЦП осуществляет измерение мгновенных значений величин, пропорциональных фазным напряжениям и токам, параллельно по шести каналам, преобразование их в цифровой код и передачу по скоростному последовательному каналу микроконтроллера (МК).

МК по выборкам мгновенных значений напряжений и токов производит вычисление средних за период сети значений активной мощности, реактивной мощности для каждой фазы сети, среднеквадратичных значений напряжений и токов по каждой фазе и среднее за период значение реактивной мощности.

По измеренным за период сети средним значениям активной и реактивной мощности формируются импульсы телеметрии на четырех конфигурируемых испытательных выходах счетчика. Сформированные импульсы подсчитываются контроллером и сохраняются в регистрах текущих значений энергии и профиля мощности по каждому виду энергии (мощности) и направлению свершения события.

По свершению события, текущие значения энергии или мощности добавляются в соответствующие энергонезависимые регистры учета энергии и массивы профиля мощности. При этом в качестве события выступает время окончания текущего тарифа или время окончания интегрирования мощности для массива профиля, определяемое по встроенным энергонезависимым часам реального времени.

Результаты измерений передаются со счетчиков измерительных каналов (ИК) на вход УСПД, которое выполняет следующие функции:

• -    сбор измерительной и диагностической информации с ИИК ТУ;

• -    контроль достоверности измерительной информации;

• -    ведение журнала событий УСПД;

• -    предоставление доступа к собранной информации и журналам событий;

• -    периодическую коррекцию (синхронизацию) времени в УСПД и в обслуживаемых УСПД счетчиках электроэнергии.

Средняя активная/реактивная электрическая мощность и приращение активной/реактивной электрической энергии на интервале времени усреднения 30 минут для каждого ИИК ТУ вычисляют путем умножения данных профиля нагрузки счетчика этого ИИК ТУ за рассматриваемый получасовой интервал на соответствующие коэффициенты.

ИВК АИИС КУЭ выполняет следующие функции:

- автоматический сбор и хранение результатов измерений;

-    автоматическую диагностику состояния средств измерений;

-    контроль достоверности результатов измерений;

- замещение отсутствующей измерительной информации;

-   формирование архива измеренных величин;

-   формирование архива технической и диагностической информации;

- доступ к коммерческой информации;

- доступ к технологической и диагностической информации;

- формирование сальдо по электропотреблению;

-   контроль за состоянием программно-технических средств АИИС;

• -    подготовка отчета в XML-формате для передачи требуемых данных в АО «АТС» по электронной почте;

• -    заверение подготовленного отчета электронно-цифровой подписью и отправка его в АО «АТС» по электронной почте;

• -   доступ ИАСУ КУ АО «АТС» к информации АИИС КУЭ в рамках процедуры технического контроля.

В качестве программного обеспечения ИВК АИИС КУЭ используется программный комплекс «Энергосфера» программно-технического измерительного комплекса «ЭКОМ», регистрационный номер в Федеральном информационном фонде (Рег. №) 19542-00.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). Синхронизация времени в ИВКЭ осуществляется по сигналам точного времени ГНСС с использованием встроенного в УСПД приемника ГНСС (используемая система - ГЛОНАСС). Пределы допускаемых смещений формируемой шкалы времени УСПД относительно национальной шкалы времени UTC (SU) в режиме синхронизации по источнику точного времени ГНСС с использованием PPS-сигнала ±1 мс.

УСПД обеспечивает синхронизацию шкал времени счетчиков и сервера баз данных. Сравнение времени УСПД с временем счетчиков ИИК ТУ происходит непрерывно. Корректировка времени счетчиков происходит при расхождении с временем УСПД 3 с. При непрерывном сравнении времени сервера базы данных с временем УСПД корректировка времени в сервере происходит при расхождении 4 с.

Журналы событий счетчиков электроэнергии и УСПД АИИС КУЭ отражают: время (дата, часы, минуты) коррекции часов указанных устройств, расхождение времени в секундах между УСПД и корректирующим устройством и время на счетчике в момент времени, непосредственно предшествующий корректировке.

К средству измерений данного типа относится система информационно-измерительная коммерческого учета электроэнергии автоматизированная Пермской ТЭЦ-14 филиала ОАО «ТГК-9», заводской номер 01. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в Разделе 3 Формуляра 50306307.422222.103 ФО. Сведения о формате, способах и местах нанесения заводских номеров измерительных компонентов приводятся в эксплуатационной документации АИИС КУЭ (паспорт/формуляр/паспорт-формуляр) по каждому типу средств измерений, входящему в состав системы.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

В АИИС КУЭ используется программный комплекс (ПК) «Энергосфера». Идентификационные данные метрологически значимой части программного обеспечения (ПО) АИИС КУЭ указаны в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4.

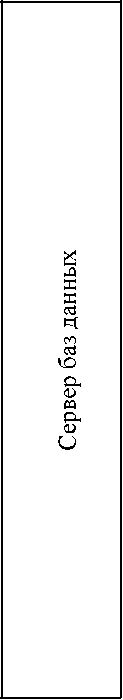

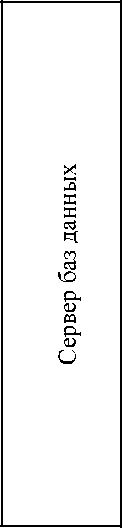

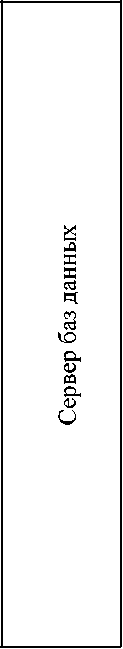

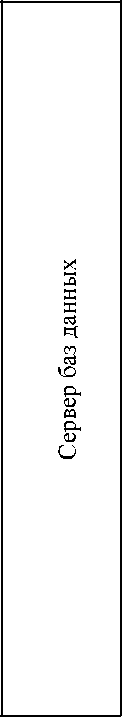

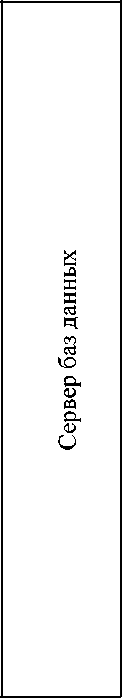

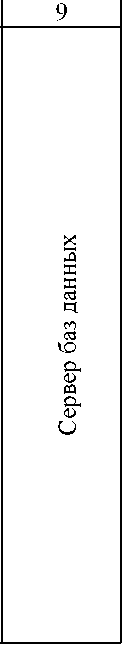

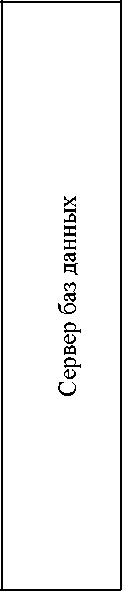

Таблица 2 - Состав ИК

«ЭКОМ-3000», Рег. № 17049-19

«ЭКОМ-3000», Рег. № 17049-19

«ЭКОМ-3000», Рег. № 17049-19

«ЭКОМ-3000», Рег. № 17049-19

«ЭКОМ-3000», Рег. № 17049-19

«ЭКОМ-3000», Рег. № 17049-19

2

«ЭКОМ-3 ООО»,

Per. № 17049-19

«ЭКОМ-3000», Рег. № 17049-19

«ЭКОМ-3000», Рег. № 17049-19

Таблица 3 - Основные

ИК

Таблица 4 - Основные технические характеристики

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

• - в журнале события счетчика: параметрирования, пропадания напряжения, времени в счетчике;

  коррекции

• - в журнале событий УСПД: параметрирования, пропадания напряжения, времени в УСПД.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и опломбирование:

• - электросчетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера.

Защита информации на программном уровне:

• - результатов измерений (при подписи);

• - установка пароля на счетчик;

• - установка пароля на УСПД;

• - установка пароля на сервер.

Знак утверждения типа наносится типографским способом на АИИС КУЭ.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Продолжение таблицы 5

приведены в Разделе 4.2 «Методика (метод) измерений» Формуляра 50306307.422222.103 ФО.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных Основные положения.

Общество с ограниченной ответственностью Научно-производственная

«Телемеханик» (ООО НПФ «Телемеханик»)

ИНН 6661055401

Адрес: 620102, г. Екатеринбург, ул. Шаумяна, д. 83, оф. 403

Телефон: +7 (343) 234-63-05, +7 (343) 234-63-02

Уральский научно-исследовательский институт метрологии - филиал ФГУП «Всероссийского   научно-исследовательского   института метрологии имени

Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18

Факс: +7 (343) 350-20-39

Е-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
