ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

1865

01 сентября 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению, к настоящему приказу.
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

Л \

Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

Е.Р. Лазаренко

регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

от « пс »

и метрологии

2025 г. № ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п

Наименование типа

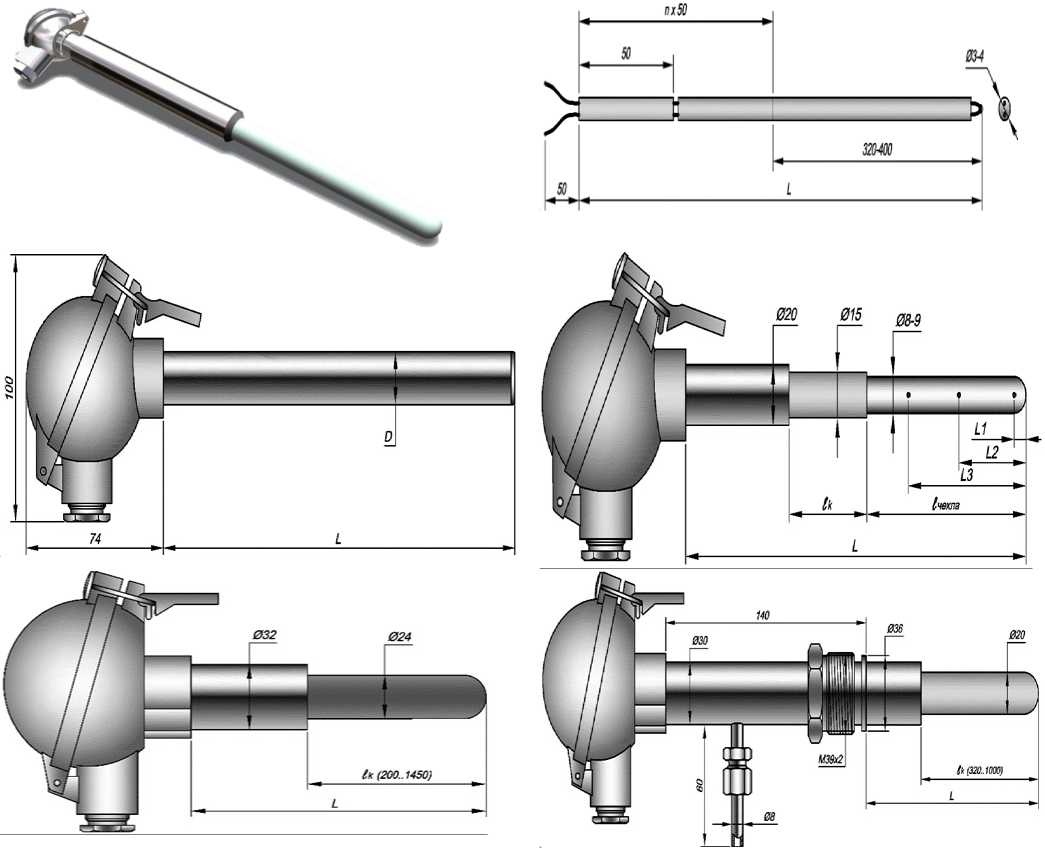

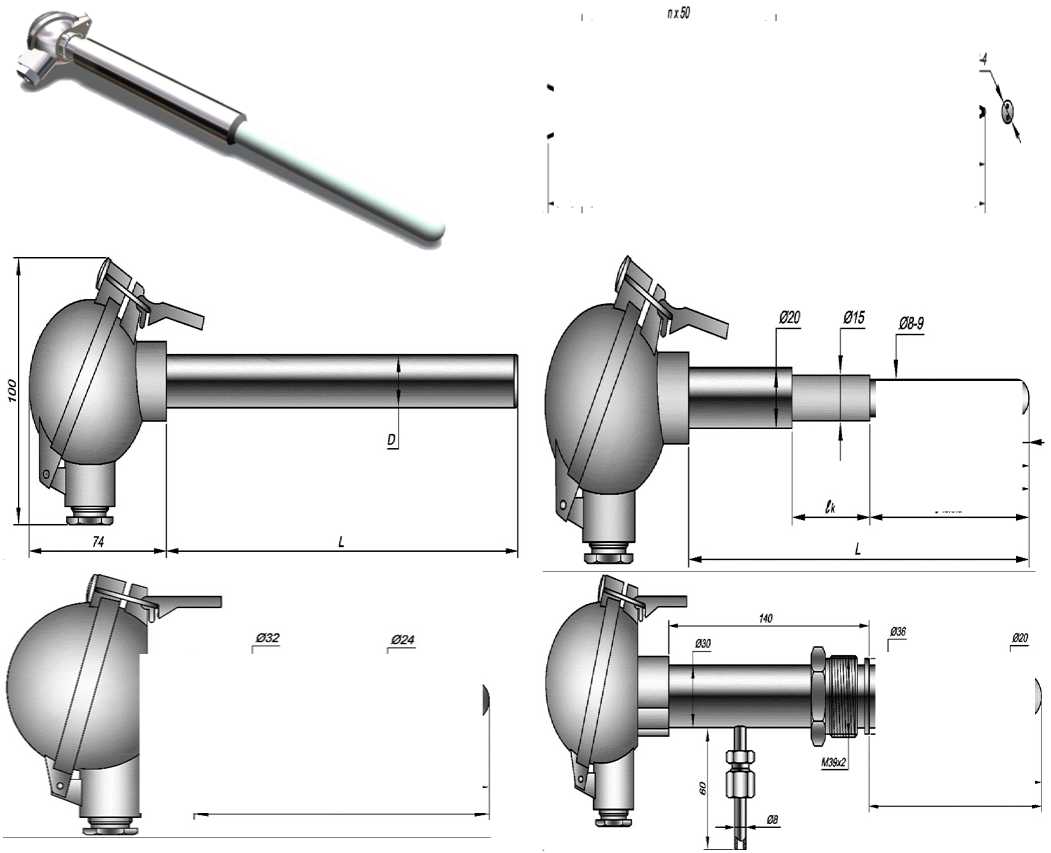

Датчики температуры

Обозначение типа

ТППТ,

ТПРТ, ТПВР,

ТППТ Ex,

ТПРТ Ex

Регистрационный номер в ФИФ

62293-15

Изготовитель

Отменяемые сведения

Устанавливаемые сведения

Правообладатель

Отменяемые сведения

Устанавливаемые сведения

Заявитель

Общество с ограниченной ответственностью «Производственна я компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ»), ИНН 4025016433, юридический адрес: 249037, г. Обнинск Калужской области, пр. Ленина 144, офис 72, почтовый адрес: 249037, Калужская обл., г. Обнинск-7, а/я 7077, тел./факс: (48439) 9-37-41, 937-42, 9-37-43, E-mail:zakaz@tesey.

com,

Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ») ИНН 4025016433 Юридический адрес: 249034, Калужская обл., г.

Обнинск, пр-кт Ленина, д. 144, офис 72 Тел./факс: (48439) 9-37-41, 9-37-42, 937-43 E-mail: zakaz@tesey.com, web: www.tesey.com

Приказ Росстандарта №1865 от 01.09.2025, https://oei-analitika.ru

Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ»), Калужская обл., г. Обнинск

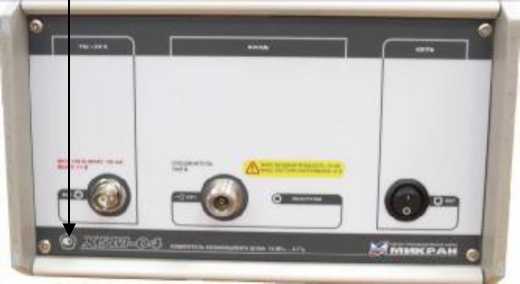

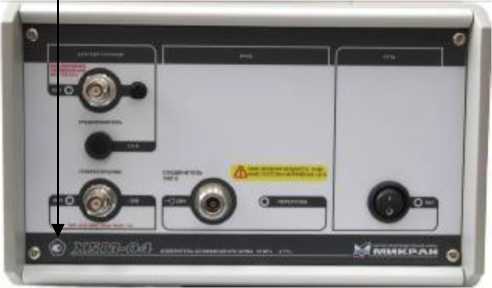

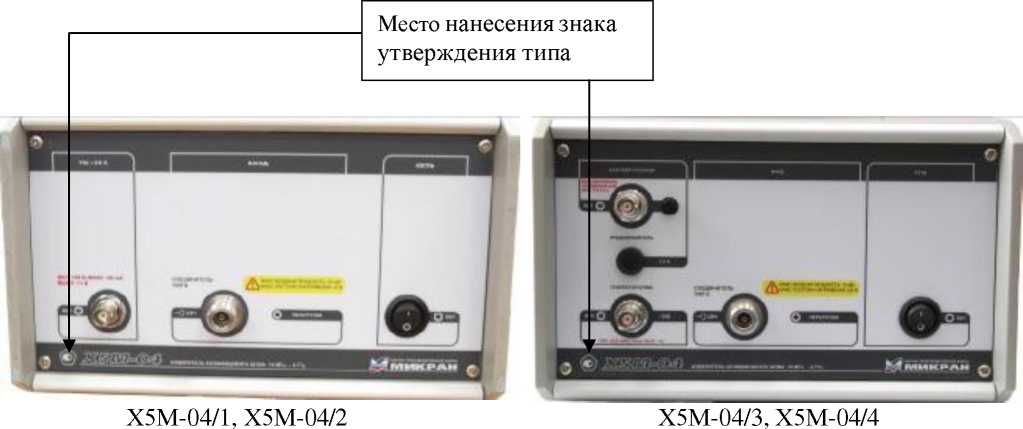

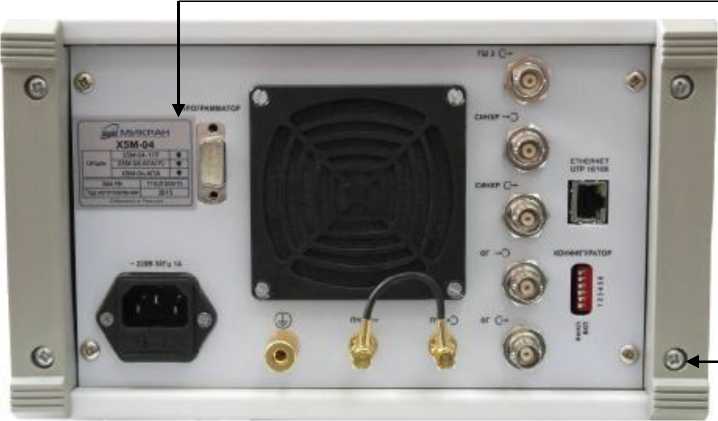

Измерители коэффициента шума

Х5М-04

44825-10

web:www.tesey.co

_____m_____ Закрытое акционерное общество «Научнопроизводственная фирма «МИКРАН» (ЗАО «НПФ «МИКРАН»),

ИНН 7017211757, адрес: 634045, г. Томск, ул.

Вершинина, 47, тел: (3822) 41-3403, 41-34-06;

факс: (3822) 4236-15, е-mail: pribor@micran.ru; сайт: www.micran.ru

Акционерное общество «Научнопроизводственная фирма «МИКРАН» (АО «НПФ «МИКРАН») ИНН 7017211757 Юридический адрес: 634041, г.

Томск, пр-кт Кирова, д. 51д Телефон: (3822) 4134-03, 41-34-06 Факс: (3822) 42-3615

E-mail: pribor@.micran.ru Web-сайт: www.micran.ru

Акционерное общество «Научнопроизводственная фирма «МИКРАН» (АО «НПФ «МИКРАН») ИНН 7017211757 Юридический адрес: 634041, г. Томск, пр-кт Кирова, д. 51д

Акционерное общество «Научнопроизводственная фирма «МИКРАН» (АО «НПФ «МИКРАН»), г. Томск

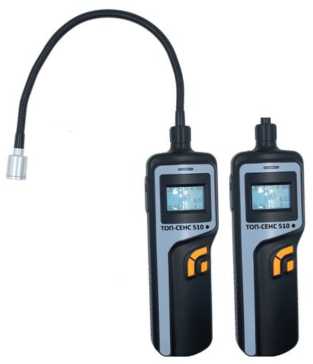

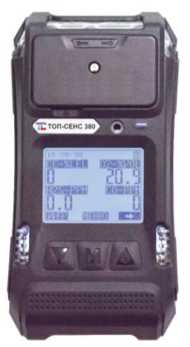

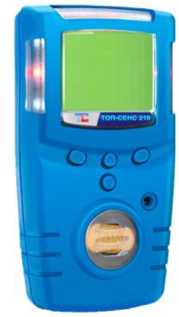

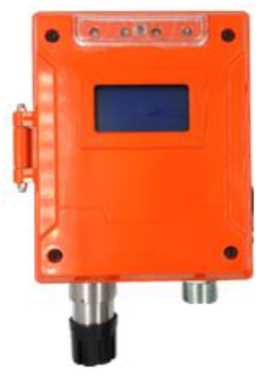

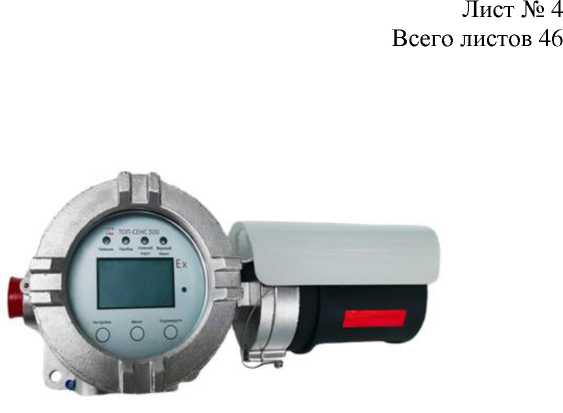

Газоанализаторы

89438-23

Общество с ограниченной ответственностью «ПКФ ТОП-СЕНС» (ООО «ПКФ ТОП-СЕНС») ИНН 5001104410 Юридический адрес: 109382, Россия, г. Москва, ул. Судакова, д.10, офис 520 Телефон: +7 (495) 66-46-911 E-mail: info@topsense.su

Общество с ограниченной ответственностью «ТОП-СЕНС» (ООО «ТОП-СЕНС») ИНН 9719025018

Юридический адрес: 105264, г. Москва, вн. тер. г.

муниципальный округ Измайлово, ул.

5-я Парковая, д. 33, подв. 0, помещ. 2 Телефон: +7 (977) 7523-255 E-mail: info@gas-sense.ru

Общество с ограниченной ответственностью «ПКФ ТОП-СЕНС» (ООО «ПКФ ТОП-СЕНС»), г. Москва

Автоцистерны, автотопливозаправщик и и прицепы-цистерны

ФоксТанк-АЦ,

ФоксТанк-

68994-17

Общество с ограниченной ответственностью

Общество с ограниченной ответственностью «ФоксТанк

АТЗ,

ФоксТанк-ПЦ

«ФоксТанк

Моторс» (ООО «ФоксТанк

Моторс») ИНН 5261068651 Адрес юридический: 603000, г. Нижний

Новгород, ул. Максима Горького, д. 77, оф. 60 Адрес места осуществления деятельности: 607650,

Нижегородская обл., г. Кстово, ул. Магистральная, д.

4Б Тел./факс: +7(831)216-07-53 / +7(831)216-07-53 E-mail: info@foxtank.ru

«ФоксТанк

Моторс» (ООО «ФоксТанк Моторс») ИНН 5261068651 Юридический адрес: 603000, Нижегородская обл., Г.О. г.

Нижний Новгород, г. Нижний Новгород, наб.

Верхне-Волжская, д. 2А, кв. 36 Адрес места осуществления деятельности: 607650, Нижегородская обл., г. Кстово, ул. Магистральная, д.

4Б

Тел./факс: +7(831)216-07-53 / +7(831)216-07-53 E-mail: info@foxtank.ru

Моторс» (ООО «ФоксТанк Моторс»), г. Нижний Новгород

Система измерений количества и показателей качества нефти № 239 на ПСП «Похвистнево» АО «Самаранефтегаз»

70236-18

Общество с ограниченной ответственностью «ННК-Самаранефтегаз» (ООО «ННК-Самаранефтегаз») ИНН 6316271946 Юридический адрес: 443068, Самарская обл., г. Самара, ул.

Николая Панова, д.6Б

Общество с ограниченной ответственностью «ННК-Самаранефтегаз» (ООО «ННК-Самаранефтегаз»), г. Самара

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии сапм^|и ₂₀2_{5 г}. _№ _8S5

01 сентябп5

от « » с

Регистрационный № 68994-17

Лист № 1

Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоцистерны ФоксТанк-АЦ, автотопливозаправщики и прицепы-цистерны ФоксТанк-ПЦ

ФоксТанк-АТЗ

Назначение средства измерений

Автоцистерны ФоксТанк-АЦ,

автотопливозаправщики

ФоксТанк-АТЗ и прицепы-цистерны ФоксТанк-ПЦ (далее - АЦ, АТЗ и ПЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м³.

Описание средства измерений

Принцип действия АЦ, АТЗ и ПЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

АЦ, АТЗ и ПЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении круглую, эллиптическую или чемоданообразную форму, установленной на 2-х или 3-х осном шасси. АЦ, АТЗ и ПЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. При сливе секции могут объединяться с помощью технологического оборудования, установленного на цистерне. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной прямоугольной формы с из металлического уголка или пластины.

Технологическое оборудование нефтепродуктов и включает в себя:

установленным указателем уровня налива

предназначено для операций налива-слива

- горловину с указателем уровня и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- узел выдачи топлива для АТЗ;
- насос и датчик уровня по дополнительному заказу.

Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или двумя счетчиками жидкости СЖ-ППО (регистрационный номер 59916-15).

ФоксТанк-АЦ/АТЗ/ПЦ-3, ФоксТанк-АЦ/АТЗ/ПЦ-6, ФоксТанк-АЦ/АТЗ/ПЦ-9, ФоксТанк-АЦ/АТЗ/ПЦ-12, ФоксТанк-АЦ/АТЗ/ПЦ-15, ФоксТанк-АЦ/АТЗ/ПЦ-18, ФоксТанк-АЦ/АТЗ/ПЦ-21,

АЦ, АТЗ и

ФоксТанк-АЦ/АТЗ/ПЦ-4, ФоксТанк-АЦ/АТЗ/ПЦ-7, ФоксТанк-АЦ/АТЗ/ПЦ-10, ФоксТанк-АЦ/АТЗ/ПЦ-13, ФоксТанк-АЦ/АТЗ/ПЦ-16, ФоксТанк-АЦ/АТЗ/ПЦ-19,

ПЦ имеют модификации

ФоксТанк-АЦ/АТЗ/ПЦ-5,

ФоксТанк-АЦ/АТЗ/ПЦ-8,

ФоксТанк-АЦ/АТЗ/ПЦ-11,

ФоксТанк-АЦ/АТЗ/ПЦ-14,

ФоксТанк-АЦ/АТЗ/ПЦ-17,

ФоксТанк-АЦ/АТЗ/ПЦ-20,

ФоксТанк-АЦ/АТЗ/ПЦ-22, ФоксТанк-АЦ/АТЗ/ПЦ-23, ФоксТанк-АЦ/АТЗ/ПЦ-24

которые отличаются геометрическими размерами и номинальной вместимостью.

На боковых сторонах и сзади АЦ, АТЗ и ПЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Заводской номер (VIN) АЦ, АТЗ и ПЦ в виде цифро-буквенного обозначения, состоящего из семнадцати букв латинского алфавита и арабских цифр, нанесен методом фотопечати на информационную табличку. На АЦ и АТЗ расположено две информационных таблички. Первая с указанием заводского номера располагается в кабине автомобиля справой стороны дверного проема по направлению движения, место нахождение таблички приведено на рисунке 4. Вторая информационная табличка с указанием вместимости на АЦ и АТЗ установлена на передней лапе цистерны, в месте, указанном на рисунке 5. Информационная табличка с указанием заводского номера и вместимости на ПЦ расположена слева либо справа на передней опорной лапе ПЦ, в месте, указанном на рисунке 6.

Общие виды АЦ, АТЗ и ПЦ представлены на рисунках 1, 2 и 3.

Знак утверждения типа на средство измерений не наносится.

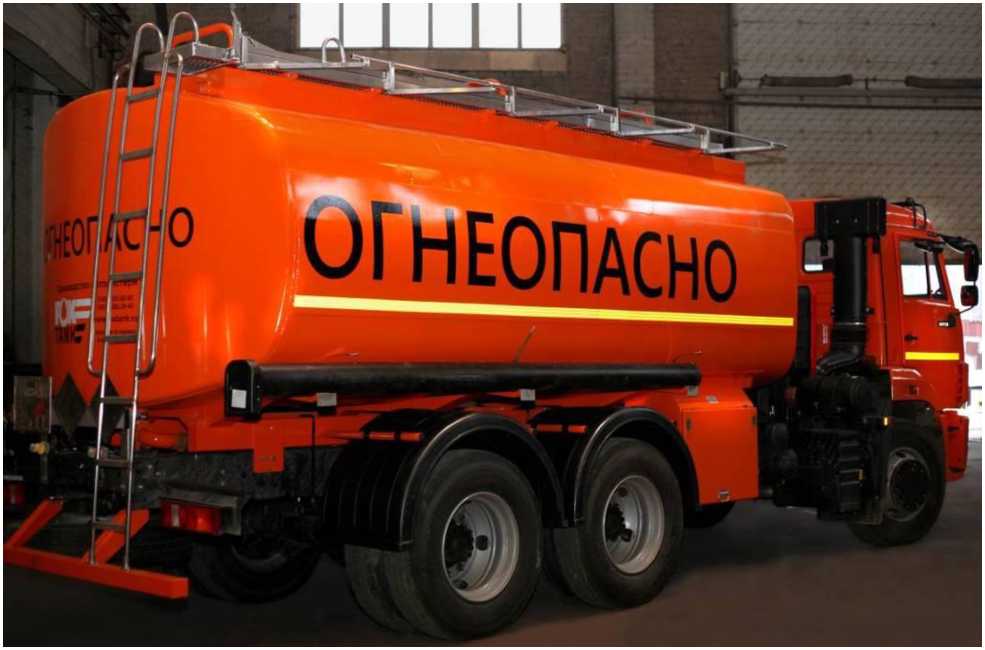

Рисунок 1 - Общий вид автотопливозаправщика ФоксТанк-АТЗ-15

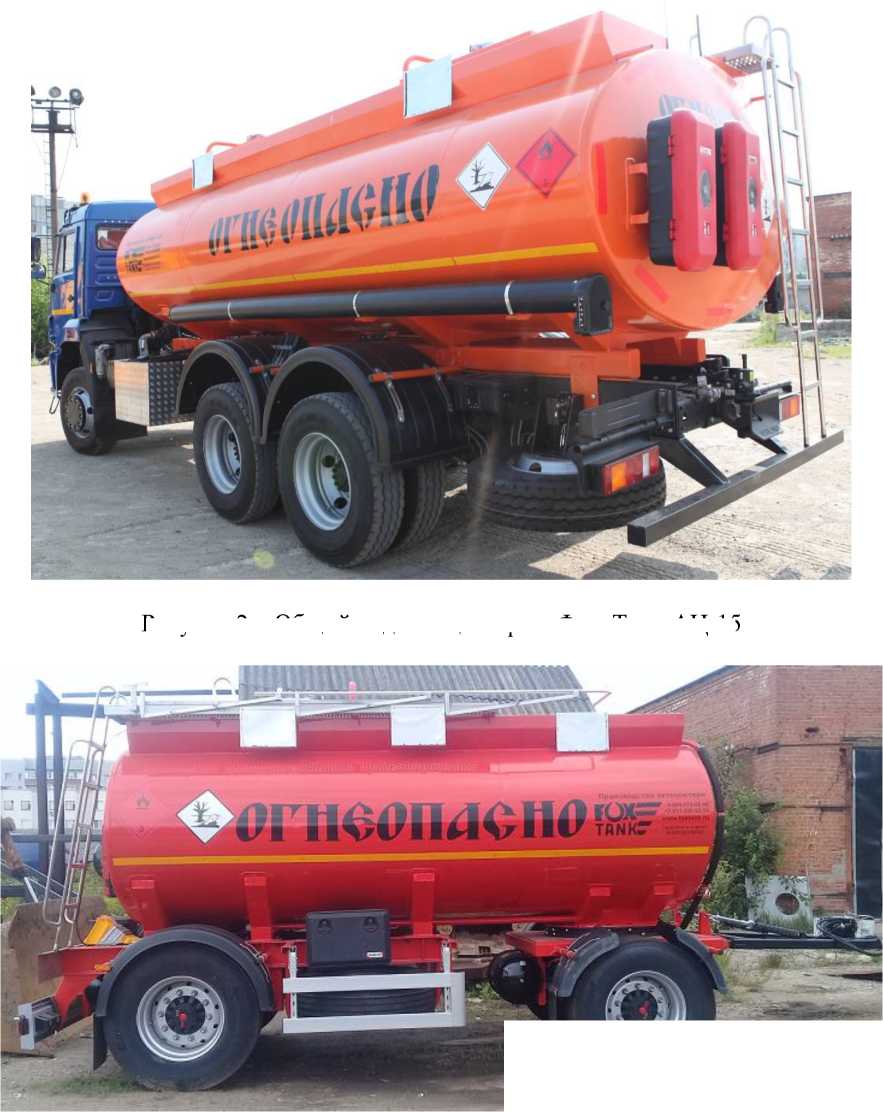

Рисунок 2 - Общий вид автоцистерны ФоксТанк-АЦ-15

		■: оц ик. iSj

Рисунок 3 - Общий вид прицепа-цистерны ФоксТанк-ПЦ-12

Место нанесения заводского номера

X899S66K1 N0EY9094	Месяц? Гад	i 04/2022 ,/х
ТС RU E-PMHA96.000S3	Сив?»?.!- !	* 10400 г
Автоцистерн .,		' 25200 V

Рисунок 4 - Место нанесения заводского номера АЦ и АТЗ

IlgbP*	-.^1
119000	\|о,?Г
.'6000 *	-;jt0.5 1
[тооб	~Fo\|5l
\|<юоо
г~ •• А
.1 II

Место нанесения вместимости АЦ и АТЗ

Рисунок 5 - Место расположения таблички с указанием вместимости АЦ и АТЗ

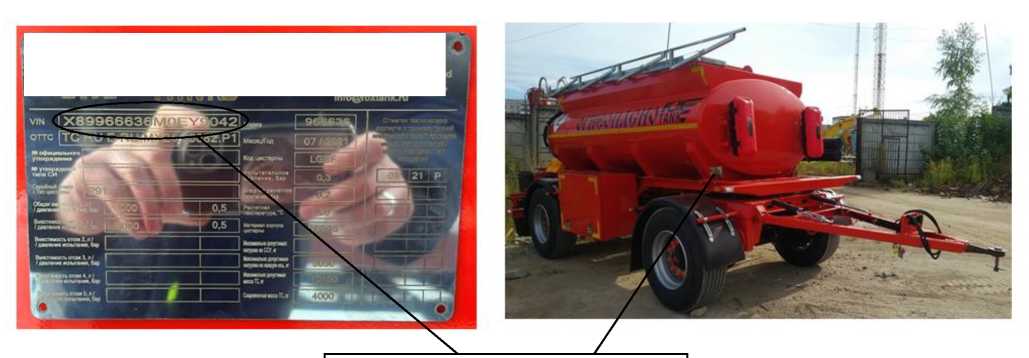

Рисунок 6 - Место нанесения заводского номера ПЦ

Место нанесения заводского номера и вместимости ПЦ


	ВТ		ООО сФОКСТАНК UOTOI^H 41. 84(Ю>39а4вв4
f	ВТ		807650 Kstovo, Nizhniy Novgorod
	LUkL		Region, Russia, www.foxlank.ni.
Ч ’	■ lib	u rsu^rw	infoefoxtank, ru

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 7 и 8. Знак поверки наносится ударным способом на заклепку, крепящую указатель

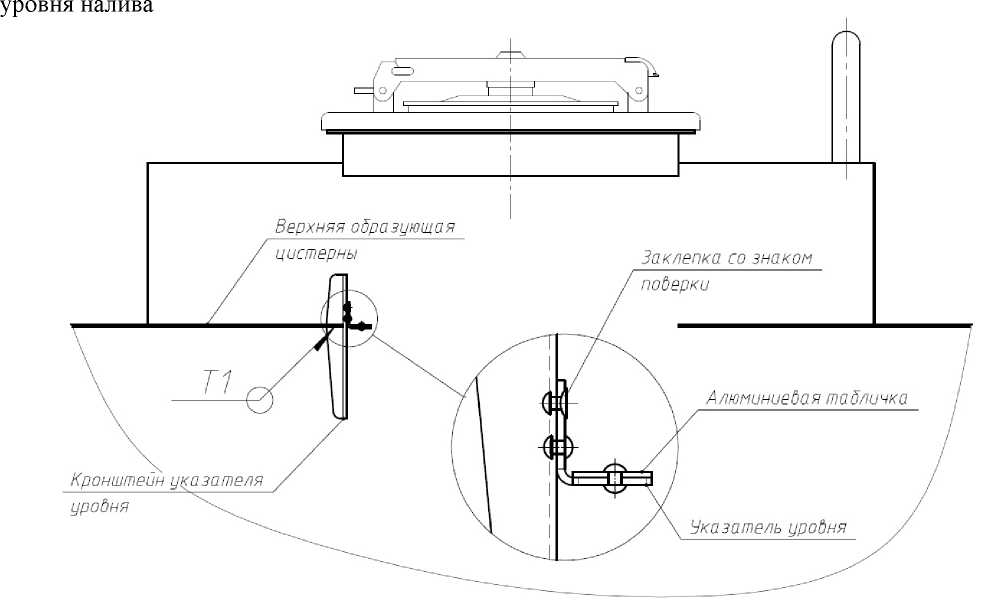

Рисунок 7 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку, проходящую через верхнюю образующую цистерны и указатель уровня налива в виде пластины

Рисунок 8 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку, проходящую через стенку горловины и указатель уровня налива в виде уголка

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Наименование характеристики	ФоксТанк-АЦ/АТЗ/ПЦ-3	ФоксТанк-АЦ/АТЗ/ПЦ-4
Номинальная вместимость, дм³	3000	4000

Таблица 2 -

Наименование характеристики	Значение
Наименование характеристики	ФоксТанк-АЦ/АТЗ/ПЦ-5	ФоксТанк-АЦ/АТЗ/ПЦ-6
Номинальная вместимость, дм³	5000	6000

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	ФоксТанк-АЦ/АТЗ/ПЦ-7	ФоксТанк-АЦ/АТЗ/ПЦ-8
Номинальная вместимость, дм³	7000	8000

Таблица 4 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	ФоксТанк-АЦ/АТЗ/ПЦ-9	ФоксТанк-АЦ/АТЗ/ПЦ-10
Номинальная вместимость, дм³	9000	10000

Таблица 5 -

Наименование характеристики	Значение
Наименование характеристики	ФоксТанк-АЦ/АТЗ/ПЦ-11	ФоксТанк-АЦ/АТЗ/ПЦ-12
Номинальная вместимость, дм³	11000	12000

Таблица 6 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	ФоксТанк-АЦ/АТЗ/ПЦ-13	ФоксТанк-АЦ/АТЗ/ПЦ-14
Номинальная вместимость, дм³	13000	14000

Таблица 7 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	ФоксТанк-АЦ/АТЗ/ПЦ-15	ФоксТанк-АЦ/АТЗ/ПЦ-16
Номинальная вместимость, дм³	15000	16000

Таблица 8 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	ФоксТанк-АЦ/АТЗ/ПЦ-17	ФоксТанк-АЦ/АТЗ/ПЦ-18
Номинальная вместимость, дм³	17000	18000

Таблица 9 - Метрологические характеристики

Наименование характеристики	Значение
	ФоксТанк-АЦ/АТЗ/ПЦ-19	ФоксТанк-АЦ/АТЗ/ПЦ-20
Номинальная вместимость, дм³	19000	20000
Таблица 10 - Метрологические ха	рактеристики
Наименование характеристики	Значение
	ФоксТанк-АЦ/АТЗ/ПЦ-21	ФоксТанк-АЦ/АТЗ/ПЦ-22
Номинальная вместимость, дм³	21000	22000

Таблица 11 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	ФоксТанк-АЦ/АТЗ/ПЦ-23	ФоксТанк-АЦ/АТЗ/ПЦ-24
Номинальная вместимость, дм³	23000	24000

Таблица 12 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности ТМ, %

±0,4

Разность между номинальной и действительной вместимостью ТМ для ФоксТанк-АЦ/АТЗ/ПЦ-11, ФоксТанк-АЦ/АТЗ/ПЦ-12, ФоксТанк-АЦ/АТЗ/ПЦ-13, ФоксТанк-АЦ/АТЗ/ПЦ-14,

ФоксТанк-АЦ/АТЗ/ПЦ-15, ФоксТанк-АЦ/АТЗ/ПЦ-16,

ФоксТанк-АЦ/АТЗ/ПЦ-17, ФоксТанк-АЦ/АТЗ/ПЦ-18, ФоксТанк-АЦ/АТЗ/ПЦ-19, ФоксТанк-АЦ/АТЗ/ПЦ-20,

ФоксТанк-АЦ/АТЗ/ПЦ-21, ФоксТанк-АЦ/АТЗ/ПЦ-22,

ФоксТанк-АЦ/АТЗ/ПЦ-23, ФоксТанк-АЦ/АТЗ/ПЦ-24, %, не более

±1,5

таблицы 12

Наименование характеристики	Значение
Разность между номинальной и действительной вместимостью ТМ для ФоксТанк-АЦ/АТЗ/ПЦ-3, ФоксТанк-АЦ/АТЗ/ПЦ-4, ФоксТанк-АЦ/АТЗ/ПЦ-5, ФоксТанк-АЦ/АТЗ/ПЦ-6, ФоксТанк-АЦ/АТЗ/ПЦ-7, ФоксТанк-АЦ/АТЗ/ПЦ-8, ФоксТанк-АЦ/АТЗ/ПЦ-9, ФоксТанк-АЦ/АТЗ/ПЦ-10, %, не более	±2,0
Пределы допускаемой относительной погрешности счетчика для ФоксТанк-АТЗ, %	±0,25; ±0,50
Минимальная доза отпуска, дм³	50

Таблица 13 - Основные технические

Наименование характеристики	Значение
Снаряженная масса ФоксТанк-АЦ/АТЗ, кг, не более	12000
Снаряженная масса ФоксТанк-ПЦ, кг, не более	7200
Длина, мм, не более	12000
Ширина, мм, не более	2550
Высота, мм, не более	4000
Температура окружающей среды при эксплуатации, °С	от -40 до +50
Кинематическая вязкость нефтепродуктов, сСт	от 0,55 до 6,0

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта-формуляра печатным способом.

Комплектность средства измерений

Таблица 14 - Комплектность средства измерений

Наименование	Обозначение	Количество
Автоцистерна, автотопливозаправщик, прицеп-цистерна	ФоксТанк-АЦ/АТЗ/ПЦ-ХХ	1 шт.
Запасные части, инструменты и принадлежности		1 комплект
Руководство по эксплуатации		1 шт.
Паспорт-формуляр		1 шт.

Сведения о методиках (методах) измерений приведены в разделе 11 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (Часть 3)

ТУ 4521-01-62239059-2016 Автоцистерны ФоксТанк-АЦ, автотопливозаправщики ФоксТанк-АТЗ и прицепы-цистерны ФоксТанк-ПЦ. Технические условия

Изготовитель

Общество с ограниченной ответственностью «ФоксТанк Моторс»

(ООО «ФоксТанк Моторс») ИНН 5261068651

Юридический адрес: 603000, Нижегородская обл., Г.О. г. Нижний Новгород, г. Нижний Новгород, наб. Верхне-Волжская, д. 2А, кв. 36

Адрес места осуществления деятельности: 607650, Нижегородская обл., г. Кстово, ул. Магистральная, д. 4Б

Тел./факс: +7(831)216-07-53 / +7(831)216-07-53

E-mail: info@foxtank.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озёрная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

01 сентябп5 лг 1865

от « » _ 2025 г. №

Лист № 1

Всего листов 7

Регистрационный № 70236-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 239 на ПСП «Похвистнево» АО «Самаранефтегаз» Назначение средства измерений

Система измерений количества и показателей качества нефти № 239 на ПСП «Похвистнево» АО «Самаранефтегаз» (далее - СИКН) предназначена для определения количества и показателей качества нефти при учетных операциях между АО «Самаранефтегаз» (сдающая сторона) и Бугурусланским районным нефтепроводным управлением АО «Транснефть-Приволга» (принимающая сторона) на ПСП «Похвистнево.

Описание средства измерений

Принцип действия системы основан на использовании косвенного метода динамических измерений массы нефти с помощью преобразователей расхода жидкости турбинных, поточных преобразователей плотности, преобразователей температуры, давления и системы обработки информации.

Конструктивно СИКН состоит из блока измерительных линий (далее - БИЛ), блока измерений показателей качества нефти (далее - БИК), блока трубопоршневой поверочной установки (далее - ТПУ), системы сбора и обработки информации (далее - СОИ), узла подключения передвижной поверочной установки. Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефти. БИЛ состоит из двух рабочих и одной резервной измерительных линий.

БИК выполняет функции оперативного контроля и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор пробы нефти в БИК осуществляется через пробозаборное устройство по ГОСТ 2517-2012, установленное на выходном коллекторе БИЛ.

Блок ТПУ обеспечивает проведение поверки и контроля метрологических характеристик преобразователей расхода жидкости турбинных.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: комплекс измерительно-вычислительный «ИМЦ-03» с функцией резервирования, осуществляющий сбор измерительной информации и формирование отчетных данных, автоматизированное рабочее место оператора на базе персонального компьютера с программным комплексом «Rate АРМ оператора УУН», оснащенное монитором, клавиатурой и печатающим устройством.

Перечень средств измерений и вспомогательных устройств приведен в таблице 1.

Таблица 1 -

в составе СИКН

тва

й и вспомогательные

Средства измерений и вспомогательные устройства в составе СИКН	Количество, шт.	Диапазон измерений	Регистрационный номер	Место установки
1	2	3	4	5
Преобразователь расхода жидкости турбинный MVTM	3	В соответствии с результатами поверки	16128-01 16128-06 16128-10
Преобразователь давления измерительный 3051	3	от 0 до 6 МПа	14061-04 14061-10 14061-15
Датчик давления 1151DP	3	от 0 до 200 кПа	13849-04
Преобразователь измерительный 444 к датчикам температуры	3	от 0 до +50 °С	14684-00 14684-06 63889-16	БИЛ
Термопреобразователь сопротивления платиновый 65	3		22257-01 22257-05 22257-11
Манометр для точных измерений МТИ 1216	3	от 0 до 1 МПа	1844-63
Термометр ртутный стеклянный лабораторный ТЛ-4 № 2	3	от 0 до +55 °С	303-91
Пробозаборное устройство	1	-	-
Преобразователь давления измерительный 3051	1	от 0 до 1 МПа	14061-10
Преобразователь измерительный 3144 к датчикам температуры	1	от 0 до +50 °С	14683-09	На выходном коллекторе
Термопреобразователь сопротивления платиновый 65	1		22257-11
Манометр для точных измерений МТИ 1216	2	от 0 до 1 МПа	1844-63	На входном и выходном коллекторах
Термометр ртутный стеклянный лабораторный ТЛ-4 № 2	1	от 0 до +55 °С	303-91	На выходном коллекторе
Влагомер нефти поточный УДВН-1пм	2	от 0,01 до 2,00 %	14557-05 14557-10
Преобразователь плотности измерительный 7835	2	от 300 до 1100 кг/ м³	15644-96 15644-01	БИК
Преобразователь давления измерительный 3051	1	от 0 до 6 МПа	14061-04

таблицы 1

1	2	3	4	5
Преобразователь плотности и вязкости жидкости измерительный 7829	1	от 0,5 до 100,0 мПа^с	15642-06
Счетчик жидкости турбинный Invalco	1	В соответствии с результатами калибровки	-
Преобразователь измерительный 444 к датчикам температуры	1	от 0 до +50 °С	14684-06
Термопреобразователь сопротивления платиновый 65	1		22257-05	БИК
Манометр для точных измерений МТИ 1216	2	от 0 до 1 МПа	1844-63
Термометр ртутный стеклянный лабораторный ТЛ-4 № 2	1	от 0 до +55 °С	303-91
Автоматический пробоотборник Cliff Mock C-22	2	-	-
Устройство для ручного отбора точечных проб с диспергатором по ГОСТ 2517-2012	1	-	-
Установка трубопоршневая «Сапфир-М»-500	1	В соответствии с результатами поверки	23520-02
Преобразователь давления измерительный 3051	2	от 0 до 1 МПа	14061-10 14061-15
Преобразователь измерительный 3144 к датчикам температуры	2	от 0 до +50 °С	14683-04 14683-09	ТПУ
Термопреобразователь сопротивления платиновый 65	2		22257-05 22257-11
Манометр для точных измерений МТИ 1216	2	от 0 до 1 МПа	1844-63
Термометр ртутный стеклянный лабораторный ТЛ-4 № 2	2	от 0 до +55 °С	303-91

таблицы 1

Комплекс

измерительновычислительный

ИМЦ-03

1 (два вычислителя : основной и резервный)

19240-05

СОИ

АРМ оператора с ПО «Rate АРМ оператора

УУН»

2 (основной

и резервный)

Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на средства измерений, входящие в состав СИКН, в соответствии с МИ 3002-2006.

СИКН обеспечивает выполнение следующих функций:

- автоматическое измерение объемного расхода нефти в рабочем диапазоне (м³/ч);
- автоматическое вычисление массы брутто нефти в рабочем диапазоне расхода (т);
- автоматическое измерение контролируемых параметров: температуры (°С), давления (МПа), плотности (кг/м³), вязкости (мм²/с) нефти, содержания воды (%) в нефти;
- вычисление массы нетто (т) нефти с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;
- поверку и контроль метрологических характеристик преобразователей расхода жидкости турбинных по стационарной поверочной установке;
- поверку стационарной ТПУ по передвижной поверочной установке;
- автоматический отбор объединенной пробы нефти;
- регистрацию и хранение результатов измерений, формирование интервальных отчетов, протоколов, актов приема-сдачи нефти, паспортов качества нефти.

Пломбировка СИКН осуществляется в соответствии с МИ 3002-2006.

Программное обеспечение

Программное обеспечение (ПО) системы обеспечивает реализацию функций системы. ПО системы разделено на метрологически значимую и метрологически незначимую части. ПО системы реализовано в ИВК и компьютере АРМ оператора системы с ПО «Rate АРМ оператора УУН». Идентификационные данные ПО системы представлены в таблице 2.

Программное обеспечение (ПО) СИКН разделено на два структурных уровня - верхний К нижнему уровню относится ПО комплекса измерительно-вычислительного

Таблица 2 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	ПО АРМ оператора	ПО ИВК
Идентификационное наименование ПО	«Rate АРМ оператора УУН»	oil tm.exe
Номер версии (идентификационный номер) ПО	2.3.1.1	342.01.01
Цифровой идентификатор ПО	B6D270DB	1FEEA203
Алгоритм вычисления цифрового идентификатора ПО	CRC32	CRC32

и нижний.

«ИМЦ-03» (далее - ИВК), свидетельство о метрологической аттестации программного обеспечения ИВК № ПО-2550-03-2011, выдано ФГУП «ВНИИМ им. Д.И. Менделеева» 14 января 2011 г.

К ПО верхнего уровня относится ПО программного комплекса «Rate АРМ оператора УУН», выполняющее функции передачи данных с нижнего уровня, отображения на станции оператора функциональных схем и технологических параметров объекта, на котором применяется система, прием и обработка управляющих команд оператора, формирование отчетных документов. Свидетельство о метрологической аттестации программного обеспечения № 20902-11 от 27 декабря 2011 г., выдано ФГУП «ВНИИР».

ПО СИКН защищено от несанкционированного доступа, непреднамеренных и преднамеренных изменений алгоритмов и установленных параметров разграничением прав доступа пользователей с помощью системы паролей, ведения журнала событий, доступного только для чтения. Доступ к метрологически значимой части ПО системы для пользователя закрыт. При изменении установленных параметров в ПО системы обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от изменения путем кодирования.

Уровень защиты ПО СИКН от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики СИКН и параметры измеряемой среды приведены в таблице 3.

Таблица 3 -

Наименование характеристики	Значение
Диапазон измерений объемного расхода нефти, м³/ч	от 64 до 600
Избыточное давление нефти, МПа	от 0,3 до 0,7
Пределы допускаемой относительной погрешности измерений массы брутто нефти, %	±0,25
Пределы допускаемой относительной погрешности измерений массы нетто нефти, %	±0,35
Параметры измеряемой среды:
- измеряемая среда	нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия»
- температура нефти, °С	от +15 до +40
- плотность нефти в рабочих условиях, кг/м3	от 830 до 890
- кинематическая вязкость нефти, мм2/с	от 7 до 37
Давление насыщенных паров нефти, кПа (мм рт.ст.), не более	66,7 (500)
Массовая доля воды, %, не более	0,5
Массовая концентрация хлористых солей, мг/дм3, не более	100
Массовая доля механических примесей, %, не более	0,05
Содержание свободного газа	не допускается

Основные технические характеристики системы приведены в таблице 4.

Таблица 4 - Основные технические

Наименование характеристики	Значение
Количество измерительных линий, шт.	3 (2 рабочие, 1 резервная)
Режим работы СИКН	непрерывный
Режим управления: - запорной арматурой; - регуляторами расхода.	автоматизированный и ручной ручной
Параметры электропитания: - напряжение переменного тока, В - частота питающей сети, Гц	380±38 трехфазное; 220±22 однофазное 50±1
Класс взрывоопасной зоны ПУЭ/ГОСТ 30852.9: - БИК, БИЛ - ТПУ - операторная ПСП, электрощитовая СИКН	В-1а/ класс 2 В-1г/ класс 2
Категория по взрывопожарной и пожарной опасности по СП 12.13130.2009: - БИК, БИЛ, - ТПУ - операторная ПСП, электрощитовая СИКН	А Ан Д
Климатическое исполнение по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»	У3
Температура окружающего воздуха в блок-боксе с технологической частью СИКН, °С	от +5 до +35
Срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Комплектность СИКН приведена в таблице 5.

Таблица 5 - Комплектность СИКН

Наименование	Обозначение	Количество
Система измерений количества и показателей качества нефти № 239 на ПСП «Похвистнево» АО «Самаранефтегаз», заводской № 239		1 шт.
«Инструкция ОАО «Самаранефтегаз» по эксплуатации системы измерений количества и показателей качества нефти № 239 приемо-сдаточного пункта «Похвистнево»	П4-04 И-006 ЮЛ-035	1 экз.
«Рекомендация. ГСИ. Система измерений количества и показателей качества нефти № 239 на ПСП «Похвистнево» АО «Самаранефтегаз». Методика поверки.»		1 экз.

Сведения о методиках (методах) измерений

Инструкция. ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 239 на ПСП «Похвистнево» АО «Самаранефтегаз», утверждена ООО «Метрология и Автоматизация» в г. Самара 23 ноября 2016 г. Регистрационный номер ФР.1.29.2017.25663

Нормативные документы, устанавливающие требования к средству измерений

МИ 3532-2015 Рекомендация. ГСИ. Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти

МИ 3002-2006 Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

ГОСТ Р 8.596-2002

ГСИ.

Метрологическое обеспечение измерительных систем.

Основные положения

ГОСТ Р 8.595-2004

ГСИ. к методикам выполнения измерений

Масса нефти и нефтепродуктов. Общие требования

Правообладатель

Общество с ограниченной ответственностью «ННК-Самаранефтегаз»

(ООО «ННК-Самаранефтегаз»)

ИНН 6316271946

Юридический адрес: 443068, Самарская обл., г. Самара, ул. Николая Панова, д.6Б

Изготовитель

Акционерное общество «Самаранефтегаз»

(АО «Самаранефтегаз»)

ИНН 6315229162

Адрес: 443071, г. Самара, Волжский проспект, д. 50 Телефон: 8 (846) 3330232, факс: 8 (846) 3334508 Web-сайт: http://samng.ru

E-mail: info@samng.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области»

Адрес: 443013, г. Самара, пр. Карла Маркса, д. 134

Телефон(факс): 8 (846) 3360827

Web-сайт: http://samaragost.ru

E-mail: referent@samaragost.ru

Аттестат аккредитации ФБУ «Самарский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU 311281 от 16.11.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

01 сентябп5 лг 1865

от « » _ 2025 г. №

Лист № 1

Всего листов 46

Регистрационный № 89438-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ТОП-СЕНС Назначение средства измерений

Газоанализаторы ТОП-СЕНС (далее - газоанализаторы) предназначены для измерений объемной доли, массовой и довзрывной концентрации токсичных, горючих, углеводородных газов и паров горючих жидкостей, (в том числе газов, образованных в результате испарения горючих жидкостей таких как нефть, керосин, бензин, дизельное топливо), летучих органических соединений и кислорода в воздухе рабочей зоны и атмосферном воздухе, в закрытых (замкнутых) пространствах и жилых помещениях, в промышленных помещениях и открытых пространствах промышленных объектов, трубопроводах и воздуховодах, и подачи предупредительной сигнализации о превышении установленных пороговых значений.

Описание средства измерений

Принцип действия газоанализаторов определяется типом используемого сенсора:

- термокаталитические (ТК), основанные на беспламенном окислении горючих компонентов газовой смеси на поверхности катализатора;
- электрохимические (ЭХ), основанные на потенциостатической амперометрии, заключающейся в измерении тока при электрохимическом окислении вещества на рабочем электроде электрохимической ячейки;
- инфракрасные (ИК), основанные на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
- фотоионизационные (ФИ), основанные на измерении силы тока, вызванного ионизацией газов и паров, пропорциональной концентрации определяемого вещества;
- полупроводниковые (ПП), основанные на измерении изменения электропроводимости полупроводникового газочувствительного слоя пропорциональной концентрации определяемого вещества, при химической адсорбции газа на его поверхности.

Газоанализаторы изготавливаются в следующих модификациях:

- ТОП-СЕНС 210, ТОП-СЕНС 260, ТОП-СЕНС 310, ТОП-СЕНС 360, ТОП-СЕНС 380, ТОП-СЕНС 510, ТОП-СЕНС 610 (переносного (портативного) исполнения)
- ТОП-СЕНС 10 N, ТОП-СЕНС 500, ТОП-СЕНС 1000, ТОП-СЕНС 4100 G, ТОП-СЕНС 4100 S, ТОП-СЕНС F, ТОП-СЕНС N (стационарного исполнения).

Модификации газоанализаторов отличаются друг от друга перечнем определяемых компонентов, диапазонами измерений, количеством устанавливаемых сенсоров и конструктивным исполнением.

В зависимости от исполнения газоанализаторы выполнены в металлическом, алюминиевом или пластиковом корпусе.

Конструктивно газоанализаторы представляют собой автоматические приборы непрерывного действия.

Газоанализаторы в переносном (портативном) исполнении состоят из электронного блока управления, блока установки сенсоров, дисплея (монохромный или цветной), корпуса и элементов питания.

Функционально газоанализаторы в переносном (портативном) исполнении обеспечивают:

- непрерывное измерение концентрации газов, с отображением полученных значений на дисплее;
- диффузионный или принудительный забор пробы, со встроенным либо подключаемым насосом;
- автоматическую либо принудительную установку нуля;
- самодиагностику при включении и во время работы;
- запись событий и измеренных значений во внутреннюю память с сохранением;
- индикацию неисправностей/ошибок/заряда батареи;
- функцию установки защиты от выключения;
- выдачу световой, звуковой и вибросигнализации при достижении предустановленных «ПОРОГОВ» срабатывания.

Газоанализаторы в переносном (портативном) исполнении имеют проводной интерфейс USB, ИК порт и беспроводной модуль передачи данных (частота 2,4 ГГц или 868 МГц по протоколам MXair, LoRaWAN, LoRa, E-WIRE (опционально)), Bluetooth (опционально); модуль определения местоположения (GPS, ГЛОНАСС (опционально)).

Газоанализаторы в стационарном исполнении состоят из измерительного модуля, электронного модуля, корпуса и крышки. Измерительный модуль имеет в составе один/два из типов сенсоров (ИК, ТК, ПП, ЭХ, ФИ), которые имеют встроенную энергонезависимую память, хранящую градуировочные характеристики, наименование определяемого компонента, диапазон измерения. Выполнены в металлическом алюминиевом корпусе с крышкой, на боковой поверхности которого расположены технологические отверстия для подключения внешних цепей и светозвуковых оповещателей. Цвет окрашиваемых корпусов определяется при заказе.

Функционально газоанализаторы в стационарном исполнении обеспечивают:

- непрерывное автоматическое измерение концентрации газов в воздухе;
- преобразование измеряемой концентрации в унифицированный токовый сигнал и выдачу информации по цифровым каналам связи пропорционально измеренным значениям;
- выдачу токового сигнала (4-20) мА, по протоколу HART, по интерфейсу RS-485 (с протоколом MODBUS) (опционально);
- отображение полученных значений на дисплее либо на внешнем устройстве;
- проводной интерфейс USB, ИК порт и беспроводной модуль передачи данных (частота 2,4 ГГц или 868 МГц по протоколам MXair, LoRaWAN, LoRa, E-WIRE (опционально)), Bluetooth (опционально); модуль определения местоположения (GPS, ГЛОНАСС (опционально));
- контроль за превышением установленных пороговых значений, непрерывную самодиагностику аппаратной части газоанализатора;
- выдачу световой, звуковой и вибросигнализации при достижении предустановленных «ПОРОГОВ» срабатывания;
- самодиагностику при включении.

Газоанализаторы в стационарном исполнении могут использоваться в составе газоаналитических систем или в качестве самостоятельного изделия.

Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским методом на маркировочную табличку (рисунок 2).

Пломбирование газоанализаторов не предусмотрено.

Общий вид газоанализаторов представлен на рисунке 1.

а) модификация ТОП-СЕНС 210

б) модификация ТОП-СЕНС 260

в) модификация ТОП-СЕНС 310

г) модификация ТОП-СЕНС 360

д) модификация ТОП-СЕНС 380

е) модификация ТОП-СЕНС 510

ж) модификация ТОП-СЕНС 610 з) модификация ТОП-СЕНС 500

к) модификация ТОП-СЕНС F

и) модификация ТОП-СЕНС 1000

л) модификация ТОП-СЕНС 4100 G

м) модификации ТОП-СЕНС 4100 S

о) модификация ТОП-СЕНС N

н) модификация ТОП-СЕНС 10 N

Рисунок 1 - Общий вид газоанализаторов

Рисунок 2

- Общий вид маркировочной таблички газоанализаторов

Программное обеспечение

Газоанализаторы имеют встроенное метрологически значимое программное обеспечение (далее - ПО), разработанное для решения задач измерения содержания определяемого компонента в воздухе.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологически значимая часть ПО газоанализаторам и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТОП-СЕНС
Номер версии (идентификационный номер) ПО	не ниже V1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 -

(ИК)

с ин

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾		Пределы допускаемой основной абсолютной погрешности
Метан CH4	ИКсп-СН4-100	от 0 до 4,4 % (от 0 до 100 % НКПР)		± 0,22 % (± 5 % НКПР)
	ИКсп-СН4-100Т	от 0 до 4,4 % (от 0 до 100 % НКПР)		± 0,22 % (± 5 % НКПР)
	ИКсп-СН4-50Т	от 0 до 2,2 % (от 0 до 50 % НКПР)		± 0,13 % (± 3 % НКПР)
	ИКсп-СН4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)		± 0,22 % (± 5 % НКПР)
	ИКсп-СН4-100 %	от 0 до 100 %		± (0,1+0,049-X)
	ИКсп-СН4-7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св.500 до 7000 мг/м³	± (0,152-X - 15,6)
Сумма углеводородов С2-С10 (поверочный компонент метан)	ИКсп- C2C10CH4-100	от 0 до 4,4 % (от 0 до 100 % НКПР)		± 0,22 %с (± 5 % НКПР)
	ИКсп- C2C10CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)		± 0,22 %с (± 5 % НКПР)
	ИКсп- C2C10CH4-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св.500 до 3000 мг/м³	± (0,152^X - 15,6)
Сумма углеводородов С2-С10 (поверочный компонент пропан)	ИКсп- C2C10C3H8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)		± 0,085 (± 5 % НКПР)
	ИКсп- C2C10C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)		± 0,085 % (± 5 % НКПР)
	ИКсп- C2C10C3H8- 3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св.500 до 3000 мг/м³	± (0,152^X - 15,6)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾		Пределы допускаемой основной абсолютной погрешности
Этилен C2H4	ИКсп-С2Н4-100	от 0 до 2,3 % (от 0 до 100 % НКПР)		± 0,12 %с (± 5 % НКПР)
	ИКсп-С2Н4-50	0 до 1,15 % (от 0 до 50 % НКПР)		± 0,12 %с (± 5 % НКПР)
Пропан C3H8	ИКсп-СзН8-100	0 до 1,7 % (от 0 до 100 %НКПР)		± 0,085 %с (± 5 % НКПР)
	ИКсп-СзН8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)		± 0,051 %с (± 3 % НКПР)
	ИКсп-СзН8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)		± 0,085 %С (± 5 % НКПР)
	ИКсп-СзН8- 1ОО %	от 0 до 100 %		± (0,1+0,049^X) %
	ИКсп-СзН8- 7ООО	от 0 до 7000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св.500 до 7000 мг/м³	± (0,152^X - 15,6)
н-бутан C4H10	ИКсп-С4Н1о-1ОО	от 0 до 1,4 % (от 0 до 100 %НКПР)		± 0,07 %с (± 5 % НКПР)
	ИКсп-С4Н1о-5О	от 0 до 0,7 % (от 0 до 50 % НКПР)		± 0,07 %с (± 5 % НКПР)
1-бутен C4H8	ИКсп-С4Н8-100	от 0 до 1,6 % (от 0 до 100 %НКПР)		± 0,08 %с (± 5 % НКПР)
	ИКсп-С4Н8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)		± 0,08 %с (± 5 % НКПР)
2-метилпропан (изобутан) i-C4Hi0	ИКсп-i- С4Н1О-1ОО	от 0 до 1,30 % (от 0 до 100 %НКПР)		± 0,065 %с (± 5 % НКПР)
	ИКсn-i-C4H1o- 50	от 0 до 0,65 % (от 0 до 50 % НКПР)		± 0,065 %с (± 5 % НКПР)
н-пентан C5H12	ИКсп-С5Н12-100	от 0 до 1,1 % (от 0 до 100 %НКПР)		± 0,055 %с (± 5 % НКПР)
	ИКсп-С5Н12-50	от 0 до 0,55 % (от 0 до 50 % НКПР)		± 0,055 %с (± 5 % НКПР)
Циклопентан С5Н10	ИКсп-С5Н1о-1ОО	от 0 до 1,4 % (от 0 до100 %с НКПР)		± 0,07 %с (± 5 % НКПР)
	ИКсп-С5Н1о-5О	от 0 до 0,7 % (от 0 до 50 % НКПР)		± 0,07 %с (± 5 % НКПР)
н-гексан C6H14	ИКсп-СбН14-100	от 0 до 1,0 % (от 0 до 100 %НКПР)		± 0,05 %с (± 5 % НКПР)
	ИКсп-СбН14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)		± 0,05 %с (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾		Пределы допускаемой основной абсолютной погрешности
Циклогексан СбН12	ИКсп-СбН12- 100	от 0 до 1,0 % (от 0 до 100 %НКПР)		± 0,05 % (± 5 % НКПР)
	ИКсп-СбН12- 50	от 0 до 0,5 % (от 0 до 50 % НКПР)		± 0,05 (± 5 % НКПР)
Этан C2H6	ИКсп-С2Нб- 100	от 0 до 2,4 % (от 0 до 100 % НКПР)		± 0,12 (± 5 % НКПР)
	ИКсп-С2Нб-50	от 0 до 1,2 % (от 0 до 50 % НКПР)		± 0,12 (± 5 % НКПР)
Пары нефтепродуктов	ИКсп-CH- ПН-50	от 0 до 50 % НКПР		± 5 % НКПР
Метанол СНзОН	ИКсп- СНзОН-50	от 0 до 3,0 % (от 0 до 50 % НКПР)		± 0,3 (± 5 % НКПР)
Бензол СбНб	ИКсп-СбНб- 100	от 0 до 1,2 % (от 0 до100 % НКПР)		± 0,06 % (± 5 % НКПР)
	ИКсп-СбНб-50	от 0 до 0,6 % (от 0 до 50 % НКПР)		± 0,06 % (± 5 % НКПР)
Пропилен(пропен) СзНб	ИКсп-СзНб- 100	от 0 до 2,0 % (от 0 до100 % НКПР)		± 0,1 (± 5 % НКПР)
	ИКсп-СзНб-50	от 0 до 1,0 % (от 0 до 50 % НКПР)		± 0,1 (± 5 % НКПР)
Этанол С2Н5ОН	ИКсп- С2Н5ОН-50	от 0 до 1,55 % (от 0 до 50 % НКПР)		± 0,16 (± 5 % НКПР)
н-гептан С7Н16	ИКсп-С7Н16- 100	от 0 до 0,85 % (от 0 до 100 % НКПР)		± 0,078 %с (± 5 % НКПР)
	ИКсп-С7Н16- 50	от 0 до 0,425 % (от 0 до 50 % НКПР)		± 0,042 (± 5 % НКПР)
Оксид этилена С2Н4О	ИКсп- С2Н4О-100	от 0 до 2,6 % (от 0 до100 % НКПР)		± 0,13 (± 5 % НКПР)
	ИКсп-С2Н4О- 50	от 0 до 1,3 % (от 0 до 50 % НКПР)		± 0,13 (± 5 % НКПР)
Диоксид углерода СО2	ИКсп-СО2-2,5	от 0 до 2,5 %	от 0 до 0,5 % включ.	± 0,05
			св. 0,5 до 2,5 %	± (0,1^X) %
	ИКсп-СО2-5	от 0 до 5 %	от 0 до 2,5 % включ.	± 0,25
			св. 2,5 до 5,0 %	± (0,1^X) %

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
2-пропанон (ацетон) СзНбО	ИКсп-СзНбО-50	от 0 до 1,25 % (от 0 до 50 % НКПР)	± 0,13 % (± 5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	ИКсп-i- C4H8-1OO	от 0 до 1,6 % (от 0 до 100 % НКПР)	± 0,08 (± 5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	ИКсn-i-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,08 (± 5 % НКПР)
2-метил-1,3-бутадиен (изопрен) C5H8	ИКсп-С5Н8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)	± 0,085 (± 5 % НКПР)
2-метил-1,3-бутадиен (изопрен) C5H8	ИКсп-С5Н8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,085 (± 5 % НКПР)
Ацетилен С2Н2	ИКсп-С2Н2-100	от 0 до 2,30 % (от 0 до 100 % НКПР)	± 0,12 (± 5 % НКПР)
Ацетилен С2Н2	ИКсп-С2Н2-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	± 0,12 (± 5 % НКПР)
Акрилонитрил C3H3N	ИКсn-CзHзN-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	± 0,14 % (± 5 % НКПР)
Метилбензол (толуол) С7Н8	ИКсп-С7Н8-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	± 0,05 (± 5 % НКПР)
Метилбензол (толуол) С7Н8	ИКсп-С7Н8-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,05 (± 5 % НКПР)
Этилбензол С8Н10	ИКсп- С8Н10-37,5Т	от 0 до 0,3 % (от 0 до 375 % НКПР)	± 0,024 (± 3 % НКПР)
Этилбензол С8Н10	ИКсп- С8Н10-50	от 0 до 0,4 % (от 0 до 50 % НКПР)	± 0,03 (± 3 % НКПР)
н-октан С8Н18	ИКсп-С8Н18-50	от 0 до 0,4 % (от 0 до 50 % НКПР)	± 0,04 (± 5 % НКПР)
Этилацетат С4Н8О2	ИКсп- С4Н8О2-50	от 0 до 1,0 % (от 0 до 50 %с НКПР)	± 0,1 (± 5 % НКПР)
Бутилацетат С6Н12О2	ИКсп- СбН12О2-25Т	от 0 до 0,3 % (от 0 до 25 % НКПР)	± 0,036 (± 3 % НКПР)
Бутилацетат С6Н12О2	ИКсп-СбН12О2-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,06 (± 5 % НКПР)
1,3-бутадиен (дивинил) С4Н6	ИКсп-С4Нб-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,07 (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
1,2-дихлорэтан C2H4CI2	ИКсп- С2Н4С12-5О	от 0 до 3,1 % (от 0 до 50 % НКПР)	± 0,31 % (± 5 % НКПР)
Диметилсульфид C2H6S	ИКсn-C2H6S-50	от 0 до 1,1 % (от 0 до 50 % НКПР)	± 0,11 % (± 5 % НКПР)
1-гексен СбН12	ИКсп-СбН12-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,06 % (± 5 % НКПР)
2-бутанол (втор-бутанол) sЭХ-C4H9OH	ИКсn-sЭХ- С4Н9ОН-31,2Т	от 0 до 0,5 % (от 0 до 31,2 % НКПР)	± 0,051 % (± 3 % НКПР)
Винилхлорид С2Н3С1	ИКсп-С2НзС1-50	от 0 до 1,8 % (от 0 до 50 % НКПР)	± 0,18 % (± 5 % НКПР)
Циклопропан СзНб	ИКсп-СзНб-100	от 0 до 2,4 % (от 0 до100 % НКПР)	± 0,12 (± 5 % НКПР)
Циклопропан СзНб	ИКсп-СзНб-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	± 0,12 (± 5 % НКПР)
Диметиловый эфир С2НбО	ИКсп-С2НбО-50	от 0 до 1,35 %с (от 0 до 50 % НКПР)	± 0,14 %с (± 5 % НКПР)
Диэтиловый эфир С4Н10О	ИКсп-С4Н10О-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,085 (± 5 % НКПР)
Оксид пропилена СзНбО	ИКсп-СзНбО-50	от 0 до 0,95 % (от 0 до 50 % НКПР)	± 0,095 (± 5 % НКПР)
Хлорбензол C6H5CI	ИКсп-СбН5С1- 38,4T	от 0 до 0,5 % (от 0 до 38,4 % НКПР)	± 0,039 (± 3 % НКПР)
2-бутанон (метилэтилкетон) C4H8O	ИКсп-С4Н8О-50	от 0 до 0,75 % (от 0 до 50 % НКПР)	± 0,075 (± 5 % НКПР)
2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОH	ИКсп-tert- С4H9OH-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	± 0,12 % (± 5 % НКПР)
2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О	ИКсп-tert-С5H12O- 50	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,08 % (± 5 % НКПР)
1,4-диметилбензол (п-ксилол) p-С8Н10	ИКсп-р-С8Н10- 22,2T	от 0 до 0,2 % (от 0 до 22,2 % НКПР)	± 0,027 % (± 3 % НКПР)
1,2-диметилбензол (о-ксилол) O-С8Н10	ИКсп-O- С8Н10-20Т	от 0 до 0,2 % (от 0 до 20 % НКПР)	± 0,03 % (± 3 % НКПР)
2-пропанол (изопропанол) i-СзН7ОН	ИКсп-i- СзH7OH-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,1 % (± 5 % НКПР)
Октен С8Н16	ИКсп-С8Н1б-33,3Т	от 0 до 0,3 % (от 0 до 33,3 % НКПР)	± 0,027 % (± 3 % НКПР)

Окончание таблицы 2

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
2-метилбутан (изопентан) i-С5Н12	ИКсп-i-С5Н12-50	от 0 до 0,65 % (от 0 до 50 % НКПР)	± 0,065 % (± 5 % НКПР)
Метантиол (метилмеркаптан) СНзSH	ИКсп-СНзSH-50	от 0 до 2,05 % (от 0 до 50 % НКПР)	± 0,21 % (± 5 % НКПР)
Этантиол (этилмеркаптан) С2Н5SH	ИКсп- С2Н5SH-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	± 0,14 % (± 5 % НКПР)
Ацетонитрил С2НзN	ИКсп-С2НзN-50	от 0 до 1,5 % (от 0 до 50 % НКПР)	± 0,15 % (± 5 % НКПР)
Диметилдисульфид С2Н6S2	ИКсп-С2Н6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	± 0,055 % (± 5 % НКПР)
Кислород О2	ИКсп-О2-25	от 0 до 25%	± 2 %
Оксид азота (Закись азота) N2O	ИКсп-N2O-1000	от 0 до 1000 млн^-1	± 5 %
Оксид азота (Закись азота) N2O	ИКсп-N2O-1	от 0 до 1 %	± 5 %
Бензин⁴⁾⁵⁾	ИКсп-CH-ПН -50	от 0 до 50 % НКПР	± 5 % НКПР
Дизельное топливо⁴⁾⁶⁾	ИКсп-CH-ПН -50	от 0 до 50 % НКПР	± 5 % НКПР
Керосин⁴⁾⁷⁾	ИКсп-CH-ПН -50	от 0 до 50 % НКПР	± 5 % НКПР
Уайт-спирит⁴⁾⁸⁾	ИКсп-CH-ПН -50	от 0 до 50 % НКПР	± 5 % НКПР

¹⁾ при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009;
²⁾ диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений;
³⁾ значения НКПР для горючих газов и паров в i с ГОСТ Р МЭК 31610.20-1-2020;
⁴⁾ пары нефтепродуктов являются смесью углеводородов, поэтому по конкретной марке топлива, с указанием марки в паспорте на прибор;
⁵⁾ пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;
⁶⁾ пары дизельного топлива по ГОСТ 305-2013, ГОСТ

ГОСТ 52368-2005;

⁷⁾ пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;
⁸⁾ уайт-спирит по ГОСТ Р 52368-2005;

X - содержание определяемого компонента в поверочной газовой смеси,

соответствии

калибруются

32511-2013,

% (мг/м³).

Таблица 3 -

(ИК)

с ин

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, млн^-1	массовой концентрации³⁾, мг/м³	приведенн ой к ВПИ	относите льной
1,1,1,2-тетрафторэтан C2H2F4 (R134a)	ИКсп-R134а- 1000	от 0 до 100 включ.	от 0 до 424 включ.	± 20	-
	ИКсп-R134а- 1000	св. 100 до 1000	св. 424 до 4240	-	± 20
	ИКсп-R134а- 2000	от 0 до 100 включ.	от 0 до 424 включ.	± 20	-
	ИКсп-R134а- 2000	св. 100 до 2000	св. 424 до 8480	-	± 20
Пентафторэтан C2HF5 (R125)	ИКсп-R125-1000	от 0 до 100 включ.	от 0 до 499 включ.	± 20	-
	ИКсп-R125-1000	св. 100 до 1000	св. 499 до 4990	-	± 20
	ИКсп-R125-2000	от 0 до 100 включ.	от 0 до 499 включ.	± 20	-
	ИКсп-R125-2000	св. 100 до 2000	св. 499 до 9980	-	± 20
Хлордифтор-метан CHClF2(R22)	ИКсп-R22-1000	от 0 до 100 включ.	от 0 до 360 включ.	± 20	-
	ИКсп-R22-1000	св. 100 до 1000	св. 360 до 3600	-	± 20
	ИКсп-R22-2000	от 0 до 100 включ.	от 0 до 360 включ.	± 20	-
	ИКсп-R22-2000	св. 100 до 2000	св. 360 до 7200	-	± 20
Дихлорди-фторметан СCl2F2(R12)	ИКсп-R12-100	от 0 до 50 включ.	от 0 до 251 включ.	± 20	-
Дихлорди-фторметан СCl2F2(R12)	ИКсп-R12-100	св. 50 до 100	св. 251 до 503	-	± 20

¹⁾ при контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009;
²⁾ пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м³; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾		Пределы допускаемой основной абсолютной погрешности
Метан CH4	ТКсп-СН4-50Т	от 0 до 2,2 % (от 0 до 50 % НКПР)		± О,13 % (± 3 % НКПР)
	ТКсп-СН4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)		± О,22 % (± 5 % НКПР)
	ТКсп-СН4-7000	от 0 до 7OOO мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св. 500 до 7000 мг/м³	± (0,152^X - 15,6)
Этилен C2H4	ТКсп -С2Н4-50Т	от 0 до 1,15 % (от 0 до 50 % НКПР)		± О,О69 % (± 3 % НКПР)
	ТКсп-С2Н4-50	от 0 до 1,15 % (от 0 до 50 % НКПР)		± О,12 % (± 5 % НКПР)
Пропан C3H8	ТКсп -СзН8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)		± О,О51 % (± 3 % НКПР)
	ТКсп -C3H8-5O	от 0 до 0,85 % (от 0 до 50 % НКПР)		± О,О85 (± 5 % НКПР)
	ТКсп- C3H8-IOO	от 0 до 1,7 % (от 0 до 100 % НКПР)		± О,О,О51 (± 3 % НКПР)
	ТКсп- C3H8-7OOO	от 0 до 7000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св.500 до 7000 мг/м³	± (0,152^X - 15,6)
н-бутан C4H10	ТКсп -С4Н1О-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)		± О,О42 (± 3 % НКПР)
	ТКсп -C4H1O-5O	от 0 до 0,7 % (от 0 до 50 % НКПР)		± О,О7 (± 5 % НКПР)
1-бутен C4H8	ТКсп -С4Н8-50Т	от 0 до 0,8 % (от 0 до 50 % НКПР)		± О,О48 (± 3 % НКПР)
	ТКсп -C4H8-5O	от 0 до 0,8 % (от 0 до 50 % НКПР)		± О,О8 (± 5 % НКПР)
2-метилпропан (изобутан) i-C4Hi0	ТКсп -i-C4Hio- 50Т	от 0 до 0,65 % (от 0 до 50 % НКПР)		± О,О39 (± 3 % НКПР)
	ТКсп -i-C4Hio-5O	от 0 до 0,65 % (от 0 до 50 % НКПР)		± О,О65 (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
н-пентан C5H12	ТКсп - С5Н12-50Т	от 0 до 0,55 % (от 0 до 50 % НКПР)	± 0,033 % (± 3 % НКПР)
н-пентан C5H12	ТКсп -C5H12-5O	от 0 до0,55 % (от 0 до 50 % НКПР)	± 0,055 % (± 5 % НКПР)
Циклопентан С5Н10	ТКсп -С5Н1О-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,042 % (± 3 % НКПР)
Циклопентан С5Н10	ТКсп -С5Н10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,07 % (± 5 % НКПР)
н-гексан C6H14	ТКсп - СбН14-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,03 % (± 3 % НКПР)
н-гексан C6H14	ТКсп -C6H14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,05 % (± 5 % НКПР)
Циклогексан СбН12	ТКсп -СбН12-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,03 % (± 3 % НКПР)
Циклогексан СбН12	ТКсп - СбН12-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,05 (± 5 % НКПР)
Этан C2H6	ТКсп -С2Н6-50Т	от 0 до 1,2 % (от 0 до 50 % НКПР)	± 0,072 (± 3 % НКПР)
Этан C2H6	ТКсп -C2H6-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	± 0,12 (± 5 % НКПР)
Метанол СНзОН	ТКсп -СНзОН-50Т	от 0 до 3,0 % (от 0 до 50 % НКПР)	± 0,18 (± 3 % НКПР)
Метанол СНзОН	ТКсп- СНзОН-50	от 0 до 3,0 % (от 0 до 50 % НКПР)	± 0,3 (± 5 % НКПР)
Бензол СбНб	ТКсп -СбНб-50Т	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,036 (± 3 % НКПР)
Бензол СбНб	ТКсп -СбНб-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,06 (± 5 % НКПР)
Пропилен(пропен) СзНб	ТКсп -СзНб-50Т	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,06 (± 3 % НКПР)
Пропилен(пропен) СзНб	ТКсп -СзНб-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,1 (± 5 % НКПР)
Этанол С2Н5ОН	ТКсп -С2Н5ОН- 50Т	от 0 до 1,55 % (от 0 до 48,3 % НКПР)	± 0,093 % (± 3 % НКПР)
Этанол С2Н5ОН	ТКсп -С2Н5ОН- 50	от 0 до 1,55 % (от 0 до 48,3 % НКПР)	± 0,16 % (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
н-гептан С7Н16	ТКсп - С7Н16-50Т	от 0 до 0,425 % (от 0 до 50 % НКПР)	± 0,025 % (± 3 % НКПР)
н-гептан С7Н16	ТКсп -С7Н16-50	от 0 до 0,425 % (от 0 до 50 % НКПР)	± 0,042 % (± 5 % НКПР)
Оксид этилена С2Н4О	ТКсп -С2Н4О-50Т	от 0 до 1,3 % (от 0 до 50 % НКПР)	± 0,078 % (± 3 % НКПР)
Оксид этилена С2Н4О	ТКсп -С2Н4О-50	от 0 до 1,3 % (от 0 до 50 % НКПР)	± 0,13 % (± 5 % НКПР)
2-пропанон (ацетон) СзНбО	ТКсп - СзНбО-50Т	от 0 до 1,25 % (от 0 до 50 % НКПР)	± 0,075 (± 3 % НКПР)
2-пропанон (ацетон) СзНбО	ТКсп - СзНбО-50	от 0 до 1,25 % (от 0 до 50 % НКПР)	± 0,13 (± 5 % НКПР)
Водород Н2	ТКсп -Н2-50Т	от 0 до 2,0 % (от 0 до 50 % НКПР)	± 0,12 (± 3 % НКПР)
Водород Н2	ТКсп -Н2-50	от 0 до 2,0 % (от 0 до 50 % НКПР)	± 0,2 (± 5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	ТКсп -i- С4Н8-50Т	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,048 (± 3 % НКПР)
2-метилпропен (изобутилен) i-C4H8	ТКсп -i-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,08 % (± 5 % НКПР)
2-метил-1,3-бутадиен (изопрен) C5H8	ТКсп -С5Н8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,051 % (± 3 % НКПР)
2-метил-1,3-бутадиен (изопрен) C5H8	ТКсп - C5H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,085 % (± 5 % НКПР)
Ацетилен С2Н2	ТКсп - С2Н2-50Т	от 0 до 1,15 % (от 0 до 50 % НКПР)	± 0,069 % (± 3 % НКПР)
Ацетилен С2Н2	ТКсп - С2Н2-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	± 0,12 % (± 5 % НКПР)
Акрилонитрил C3H3N	ТКсп - CзHзN-50Т	от 0 до 1,4 % (от 0 до 50 % НКПР)	± 0,084 % (± 3 % НКПР)
Акрилонитрил C3H3N	ТКсп -C3H3N-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	± 0,14 % (± 5 % НКПР)

Продолжение таблицы 4
Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Метилбензол (толуол) С7Н8	ТКсп - С7Н8-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,03 % (± 3 % НКПР)
Метилбензол (толуол) С7Н8	ТКсп - С7Н8-5О	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,05 % (± 5 % НКПР)
Этилбензол С8Н10	ТКсп - С8Н1о-37,5Т	от 0 до 0,3 % (от 0 до 37,5 % НКПР)	± 0,024 % (± 3 % НКПР)
н-октан С8Н18	ТКсп -С8Н18-50Т	от 0 до 0,4 % (от 0 до 50 % НКПР)	± 0,024 % (± 3 % НКПР)
н-октан С8Н18	ТКсп -С8Н18-50	от 0 до 0,4 % (от 0 до 50 % НКПР)	± 0,04 % (± 5 % НКПР)
Этилацетат С4Н8О2	ТКсп -С4Н8О2-50Т	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,06 % (± 3 % НКПР)
Этилацетат С4Н8О2	ТКсп -С4Н8О2-5О	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,1 % (± 5 % НКПР)
Метилацетат СзНбО2	ТКсп -СзНбО2-50Т	от 0 до 1,55 % (от 0 до 50 % НКПР)	± 0,093 % (± 3 % НКПР)
Метилацетат СзНбО2	ТКсп -СзНбО2-5О	от 0 до 1,55 % (от 0 до 50 % НКПР)	± 0,16 % (± 5 % НКПР)
Бутилацетат С6Н12О2	ТКсп -С6Н12О2-25T	от 0 до 0,3 % (от 0 до 25 % НКПР)	± 0,036 % (± 3 % НКПР)
Бутилацетат С6Н12О2	ТКсп -СзНбО2-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,042 % (± 3 % НКПР)
1,3-бутадиен (дивинил) С4Н6	ТКсп -С4Н6-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,042 % (± 3 % НКПР)
1,3-бутадиен (дивинил) С4Н6	ТКсп -С4Н6-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,07 % (± 5 %с НКПР)
1,2-дихлорэтан С2Н4С12	ТКсп -С2Н4С12- 50Т	от 0 до 3,1 % (от 0 до 50 % НКПР)	± 0,19 % (± 3 % НКПР)
1,2-дихлорэтан С2Н4С12	ТКсп -С2Н4С12-5О	от 0 до 3,1 % (от 0 до 50 % НКПР)	± 0,31 (± 5 % НКПР)
Диметилсульфид C2H6S	ТКсп - C2H6S-50Т	от 0 до 1,1 % (от 0 до 50 % НКПР)	± 0,066 %с (± 3 % НКПР)
Диметилсульфид C2H6S	ТКсп - C2H6S-5O	от 0 до 1,1 % (от 0 до 50 % НКПР)	± 0,11 (± 5 % НКПР)
1-гексен СбН12	ТКсп -СбН12-50Т	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,036 (± 3 % НКПР)
1-гексен СбН12	ТКсп -СбН12-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,06 (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
2-бутанол (вторбутанол) sЭХ-C4H9OH	ТКсп -sЭХ- С4Н9ОН-31,2Т	от 0 до 0,5 % (от 0 до 31,2 % НКПР)	± 0,051 % (± 3 % НКПР)
Винилхлорид C2H3CI	ТКсп -С2Н3С1-50Т	от 0 до 1,8 % (от 0 до 50 % НКПР)	± 0,11 % (± 3 % НКПР)
Циклопропан СзНб	ТКсп -СзНб-50Т	от 0 до 1,2 % (от 0 до 50 % НКПР)	± 0,072 % (± 3 % НКПР)
Циклопропан СзНб	ТКсп -СзНб-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	± 0,12 % (± 5 % НКПР)
Диметиловый эфир С2НбО	ТКсп -С2НбО-50Т	от 0 до 1,35 % (от 0 до 50 % НКПР)	± 0,081 % (± 3 % НКПР)
Диметиловый эфир С2НбО	ТКсп -С2Н6О-5О	от 0 до 1,35 % (от 0 до 50 % НКПР)	± 0,14 % (± 5 % НКПР)
Диэтиловый эфир С4Н10О	ТКсп -С4Н10О-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,051 % (± 3 % НКПР)
Диэтиловый эфир С4Н10О	ТКсп -С4Н10О-5О	от 0 до 0,85 %с (от 0 до 50 НКПР)	± 0,085 % (± 5 % НКПР)
Оксид пропилена СзНбО	ТКсп -СзНбО-50Т	от 0 до 0,95 % (от 0 до 50 % НКПР)	± 0,057 % (± 3 % НКПР)
Оксид пропилена СзНбО	ТКсп -СзНбО-50	от 0 до 0,95 % (от 0 до 50 % НКПР)	± 0,095 % (± 5 % НКПР)
Хлорбензол C6H5CI	ТКсп -СбН5С1-38,4T	от 0 до 0,5 %с (от 0 до 38,4 НКПР)	± 0,039 % (± 3 % НКПР)
2-бутанон (метилэтилкетон) C4H8O	ТКсп -С4Н8О-50Т	от 0 до 0,75 % (от 0 до 50 % НКПР)	± 0,045 % (± 3 % НКПР)
2-бутанон (метилэтилкетон) C4H8O	ТКсп -С4Н8О-50	от 0 до 0,75 % (от 0 до 50 %с НКПР)	± 0,075 %С (± 5 % НКПР)
2-метил- 2-пропанол (трет-бутанол) tert-С4Н9ОH	ТКсп -tert- С4H9OH-50Т	от 0 до 1,15 % (от 0 до 50 % НКПР)	± 0,054 (± 3 % НКПР)
2-метил- 2-пропанол (трет-бутанол) tert-С4Н9ОH	ТКсп -tert- С4H9OH-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	± 0,09 (± 5 % НКПР)
2-метокси- 2-метилпропан (метилтретбутиловы й эфир) tert-С5Н12О	ТКсп -tert- С5Н12О-50Т	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,048 (± 3 % НКПР)
	ТКсп -tert- С5Н12О-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,08 (± 5 % НКПР)
1,4-диметилбензол (п-ксилол) p-С8Н10	ТКсп -р-С8Н10- 22,2T	от 0 до 0,2 % (от 0 до 22,2 % НКПР)	± 0,027 (± 3 % НКПР)
1,2-диметилбензол (о-ксилол) O-С8Н10	ТКсп -О-С8Н10-20T	от 0 до 0,2 % (от 0 до 20 % НКПР)	± 0,03 (± 3 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
2-пропанол (изопропанол) i-С3Н7ОН	ТКсп -i-С 3П7ОП- 50	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,1 % (± 5 % НКПР)
Аммиак NH3	ТКсп -ЫНз-50Т	от 0 до 7,5 % (от 0 до 50 % НКПР)	± 0,45 % (± 3 % НКПР)
Аммиак NH3	ТКсп -ЫНз-50	от 0 до 7,5 % (от 0 до 50 % НКПР)	± 0,75 % (± 5 % НКПР)
Октен С8Н16	ТКсп -С8Н16- 33,3T	от 0 до 0,3 % (от 0 до 33,3 % НКПР)	± 0,027 % (± 3 % НКПР)
2-метилбутан (изопентан) i-С5Н12	ТКсп -1-С5Н12- 50Т	от 0 до 0,65 % (от 0 до 50 % НКПР)	± 0,039 (± 3 % НКПР)
2-метилбутан (изопентан) i-С5Н12	ТКсп -i-С5Н12-50	от 0 до 0,65 % (от 0 до 50 % НКПР)	± 0,065 % (± 5 % НКПР)
Метантиол (метилмеркаптан) СНзSH	ТКсп -СНзSH-50	от 0 до 2,05 % (от 0 до 50 % НКПР)	± 0,21 % (± 5 % НКПР)
Этантиол (этилмеркаптан) С2Н5SH	ТКсп -С2Н5SH-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	± 0,14 % (± 5 % НКПР)
Ацетонитрил С2НзN	ТКсп -С2НзN-50	от 0 до 1,5 % (от 0 до 50 % НКПР)	± 0,15 % (± 5 % НКПР)
Диметилдисульфид С2Н6S2	ТКсп -С2Н6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	± 0,055 % (± 5 % НКПР)
Бензин⁴⁾⁵⁾	ТКсп-СН-ПН-50	от 0 до 50 % НКПР	± 5 % НКПР
Дизельное топливо⁴⁾⁶⁾	ТКсп-СН-ПН-50	от 0 до 50 % НКПР	± 5 % НКПР
Керосин⁴⁾⁷⁾	ТКсп-СН-ПН-50	от 0 до 50 % НКПР	± 5 % НКПР
Уайт-спирит⁴⁾⁸⁾	ТКсп-СН-ПН-50	от 0 до 50 % НКПР	± 5 % НКПР

Окончание таблицы 4

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾		Пределы допускаемой основной абсолютной погрешности
Сумма углеводородов по метану С2-С10 (поверочный компонент метан)	ТКсп - С2С10СН4-50Т	от 0 до 2,2 % (от 0 до 50 % НКПР)		± 0,13 % (± 3 % НКПР)
	ТКсп - C2C10CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)		± 0,22 % (± 5 % НКПР)
	ТКсп- C2C10 CH4-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св. 500 до 3000 мг/м³	± (0,152-X - 15,6) мг/м³
Сумма углеводородов С2-С10 (поверочный компонент пропан)	ТКсп - С2С10С3Н8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)		± 0,051 % (± 3 % НКПР)
	ТКсп- C2C10C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)		± 0,085 % (± 5 % НКПР)
	ТКсп- C2C10 C3H8-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св. 500 до 3000 мг/м³	± (0,152^X - 15,6) мг/м³
¹⁾ при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009; ²⁾ диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений; ³⁾ значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.20-1-2020; ⁴⁾ пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор; ⁵⁾ пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002; ⁶⁾ пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005; ⁷⁾ пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86; ⁸⁾ уайт-спирит по ГОСТ Р 52368-2005; X - содержание определяемого компонента в поверочной газовой смеси, мг/м³.

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведе нной к ВПИ	относите льной
Сероводород Н2S	ЭХсn-Н2S-7,1	от 0 до 7,1 млн^-1	от 0 до 10,0	± 15	-
	ЭХсn-Н2S-20	от 0 до 10 млн^-1 включ.	от 0 до 14,2 включ.	± 10	-
	ЭХсn-Н2S-20	св. 10 до 20 млн^-1	св. 14,2 до 28,4	-	± 10
	ЭХсn-Н2S-50	от 0 до 5 млн^-1 включ.	от 0 до 7,1 включ.	± 15	-
	ЭХсn-Н2S-50	св. 5 до 50 млн^-1	св. 7,1 до 71	-	± 15
	ЭХсn-Н2S-100	от 0 до 10 млн^-1 включ.	от 0 до 14,2 включ.	± 10	-
	ЭХсn-Н2S-100	св. 10 до 100 млн^-1	св. 14,2 до 142	-	± 10
	ЭХсn-Н2S-200	от 0 до 20 млн^-1 включ.	от 0 до 28,4 включ.	± 15	-
	ЭХсn-Н2S-200	св. 20 до 200млн^-1	св. 28,4 до 284	-	± 15
	ЭХсn-Н2S-2000	от 0 до 200 млн^-1 включ.	от 0 до 284 включ.	± 15	-
	ЭХсn-Н2S-2000	св. 200 до 2000 млн^-1	св. 284 до 2840	-	± 15
Оксид этилена C2H4O	ЭХсп-С2Н4О-5	от 0 до 0,5 млн^-1 включ.	от 0 до 0,915 включ.	± 20	-
	ЭХсп-С2Н4О-5	св. 0,5 до 5 млн^-1	св. 0,915 до 9,15	-	± 20
	ЭХсп-С2Н4О- 20	от 0 до 5 млн^-1 включ.	от 0 до 9,15 включ.	± 20	-
	ЭХсп-С2Н4О- 20	св. 5 до 20 млн^-1	св. 9,15 до 36,6	-	± 20
	ЭХсп-С2Н4О- 100	от 0 до 5 млн^-1 включ.	от 0 до 9,15 включ.	± 20	-
	ЭХсп-С2Н4О- 100	св. 5 до 100 млн^-1	св. 9,15 до 180	-	± 20
Хлористый водород HCl	ЭХсп-НС1-20	от 0 до 3 млн^-1 включ.	от 0 до 4,56 включ.	± 20	-
	ЭХсп-НС1-20	св. 3 до 20 млн^-1	св. 4,56 до 30,2	-	± 20
	ЭХсп-НС1-30	от 0 до 3 млн^-1 включ.	от 0 до 4,56 включ.	± 20	-
	ЭХсп-НС1-30	св. 3 до 30 млн^-1	св. 4,56 до 45,6	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведе нной к ВПИ	относител ьной
Хлористый водород HCl	ЭХсп-НС1-50	от 0 до 3 млн^-1 включ.	от 0 до 4,56 включ.	± 20	-
	ЭХсп-НС1-50	св. 3 до 50 млн^-1	св. 4,56 до 75,6	-	± 20
	ЭХсп-НС1-100	от 0 до 10 млн^-1 включ.	от 0 до 13,56 включ.	± 20	-
	ЭХсп-НС1-100	св.10 до 100 млн^-1	св. 13,56 до 151,2	-	± 20
Фтористый водород HF	ЭХсn-HF-5	от 0 до 0,1 млн^-1 включ.	от 0 до 0,08 включ.	± 20	-
	ЭХсn-HF-5	св. 0,1 до 5 млн^-1	св. 0,08 до 4,15	-	± 20
	ЭХсn-HF-10	от 0 до 1 млн^-1 включ.	от 0 до 0,8 включ.	± 20	-
	ЭХсn-HF-10	св. 1 до 10 млн^-1	св. 0,8 до 8,3	-	± 20
	ЭХсn-HF-20	от 0 до 1 млн^-1 включ.	от 0 до 0,8 включ.	± 20	-
	ЭХсn-HF-20	св. 1 до 20 млн^-1	св. 0,8 до 16,6	-	± 20
	ЭХсn-HF-50	от 0 до 1 млн^-1 включ.	от 0 до 0,8 включ.	± 20	-
	ЭХсn-HF-50	св. 1 до 50 млн^-1	св. 0,8 до 41,5	-	± 20
	ЭХсn-HF-100	от 0 до 1 млн^-1 включ.	от 0 до 0,8 включ.	± 20	-
	ЭХсn-HF-100	св. 1 до 100 млн^-1	св. 0,8 до 83	-	± 20
Озон Оз	ЭХсп-Оз-0,25	от 0 до 0,05 млн^-1включ.	от 0 до 0,1 включ.	± 20	-
	ЭХсп-Оз-0,25	св. 0,05 до 0,25 млн^-1	св. 0,1 до 0,5	-	± 20
	ЭХсп-Оз-1	от 0 до 0,1 млн^-1 включ.	от 0 до 0,2 включ.	± 20	-
	ЭХсп-Оз-1	св. 0,1 до 1 млн^-1	св. 0,2 до 2	-	± 20
	ЭХсп-Оз-100	от 0 до 100 млн^-1	от 0 до 199,1	± 20	-
Моносилан (силан) SiH4	ЭХсn-SiH4-50	от 0 до 10 млн^-1 включ.	от 0 до 13,4 включ.	± 20	-
Моносилан (силан) SiH4	ЭХсn-SiH4-50	св. 10 до 50 млн^-1	св. 13,4 до 67	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентраци и³⁾, мг/м³	приведен ной к ВПИ	относит ельной
Оксид азота NO	ЭХсn-NO-50	от 0 до 5млн^-1 включ.	от 0 до 6,25 включ.	± 20	-
	ЭХсn-NO-50	св. 5 до 50млн^-1	св. 6,25 до 62,5	-	± 20
	ЭХсn-NO-250	от 0 до 50 млн^-1 включ.	от 0 до 62,5 включ.	± 20	-
	ЭХсn-NO-250	св. 50 до 250 млн^-1	св. 62,5 до 312,5	-	± 20
Диоксид азота NO2	ЭХсn-NO2-20	от 0 до 1 млн^-1 включ.	от 0 до 1,91 включ.	± 20	-
Диоксид азота NO2	ЭХсn-NO2-20	св. 1 до 20млн^-1	св. 1,91 до 38,2	-	± 20
Диоксид хлора ClO2	ЭХсп- C1O2-10	от 0 до 1 млн^-1 включ.	от 0 до 2,8 включ.	± 20	-
Диоксид хлора ClO2	ЭХсп- C1O2-10	св. 1 до 10 млн^-1	св. 2,8 до 28	-	± 20
Формальдегид СН2О	ЭХсп-СН2О-10	от 0 до 0,4 млн^-1 включ.	от 0 до 0,5 включ.	± 20	-
	ЭХсп-СН2О-10	св. 0,4 до 10 млн^-1	св. 0,5 до 12,5	-	± 20
	ЭХсп-СН2О-100	от 0 до 0,4 млн^-1 включ.	от 0 до 0,5 включ.	± 20	-
	ЭХсп-СН2О-100	св. 0,4 до 100 млн^-1	св. 0,5 до 12	-	± 20
Аммиак NH3	ЭХсn-NHз-100	от 0 до 10 млн^-1 включ.	от 0 до 7,1 включ.	± 20	-
	ЭХсn-NHз-100	св. 10 до 100 млн^-1	св. 7,1 до 71	-	± 20
	ЭХсn-NHз-500	от 0 до 30 млн^-1 включ.	от 0 до 21,3 включ.	± 20	-
	ЭХсn-NHз-500	св. 30 до 500 млн^-1	св. 21,3 до 355	-	± 20
	ЭХсп- NH3-IOOO	от 0 до 100 млн^-1 включ.	от 0 до 71 включ.	± 20	-
	ЭХсп- NH3-IOOO	св. 100 до 1000 млн^-1	св. 71 до 710	-	± 20
Цианистый водород HCN	ЭХсп-HCN-lO	от 0 до 0,5 млн^-1 включ.	от 0 до 0,56 включ.	± 15	-
Цианистый водород HCN	ЭХсп-HCN-lO	св. 0,5 до 10 млн^-1	св. 0,56 до 11,2	-	± 15

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации ³⁾, мг/м³	приведе нной к ВПИ	относит ельной
Цианистый водород HCN	ЭХсn-HCN-15	от 0 до 1 млн^-1 включ.	от 0 до 1,12 включ.	± 15	-
	ЭХсn-HCN-15	св. 1 до 15 млн^-1	св. 1,12 до 16,8	-	± 15
	ЭХсn-HCN-30	от 0 до 5 млн^-1 включ.	от 0 до 5,6 включ.	± 15	-
	ЭХсn-HCN-30	св. 5 до 30 млн^-1	св. 5,6 до 33,6	-	± 15
	ЭХсn-HCN-100	от 0 до 10 млн^-1 включ.	от 0 до 11,2 включ.	± 15	-
	ЭХсn-HCN-100	св. 10 до 100 млн^- 1	св. 11,2 до 112	-	± 15
Оксид углерода CO	ЭХсп-СО-200	от 0 до 15 млн^-1 включ.	от 0 до 17,4 включ.	± 20	-
	ЭХсп-СО-200	св. 15 до 200 млн^- 1	св. 17,4 до 232	-	± 20
	ЭХсп-СО-500	от 0 до 15 млн^-1 включ.	от 0 до 17,4 включ.	± 20	-
	ЭХсп-СО-500	св. 15 до 500 млн^- 1	св. 17,4 до 580	-	± 20
	ЭХсп-СО-5000	от 0 до 1000 млн^-1 включ.	от 0 до 1160 включ.	± 20	-
	ЭХсп-СО-5000	св. 1000 до 5000 млн^-1	св. 1160 до 5800	-	± 20
Диоксид серы SO2	ЭХсn-SO22-5	от 0 до 1 млн^-1 включ.	от 0 до 2,66 включ.	± 20	-
	ЭХсn-SO22-5	св. 1 до 5 млн^-1	св. 2,66 до 13,3	-	± 20
	ЭХсn-SO2-15	от 0 до 5 млн^-1 включ.	от 0 до 13,3 включ.	± 20	-
	ЭХсn-SO2-15	св. 5 до 15 млн^-1	св. 13,3 до 39,9	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведен ной к ВПИ	относи тельно й
Диоксид серы SO2	ЭХсn-SO2-20	от 0 до 5 млн-1 включ.	от 0 до 13,3 включ.	± 20	-
	ЭХсn-SO2-20	св. 5 до 20 млн^-1	св. 13,3 до 53,2	-	± 20
	ЭХсn-SO2-50	от 0 до 10 млн^-1 включ.	от 0 до 26,6 включ.	± 20	-
	ЭХсn-SO2-50	св. 10 до 50 млн^-1	св. 26,6 до 133	-	± 20
	ЭХсn-SO2-100	от 0 до 10 млн^-1 включ.	от 0 до 26,6 включ.	± 20	-
	ЭХсn-SO2-100	св. 10 до 100 млн^-1	св. 26,6 до 266	-	± 20
	ЭХсn-SO2-2000	от 0 до 100 млн^-1 включ.	от 0 до 266 включ.	± 20	-
	ЭХсn-SO2-2000	св. 100 до 2000 млн^-1	св. 266 до 5320	-	± 20
Хлор Cl2	ЭХсп-С12-5	от 0 до 0,3 млн^-1 включ.	от 0 до 0,88 включ.	± 20	-
	ЭХсп-С12-5	св. 0,3 до 5 млн^-1	св. 0,88 до 14,75	-	± 20
	ЭХсп-С12-15	от 0 до 5 млн^-1 включ.	от 0 до 14,7 включ.	± 20	-
	ЭХсп-С12-15	св. 5 до 15 млн^-1	св. 14,7 до 44,2	-	± 20
	ЭХсп-С12-20	от 0 до 5 млн^-1 включ.	от 0 до 14,7 включ.	± 20	-
	ЭХсп-С12-20	св. 5 до 20 млн^-1	св. 14,7 до 59	-	± 20
Кислород О2	ЭХсп-02-30	от 0 до 10 % включ.	-	± 5	-
Кислород О2	ЭХсп-02-30	св. 10 до 30 %	-	-	± 5
Водород Н2	ЭХсп-Н2-1000	от 0 до 100 млн^-1 включ.	от 0 до 8,0 включ.	± 10	-
	ЭХсп-Н2-1000	св. 100 до 1000 млн^-1	св. 8,0 до 80,0	-	± 10
	ЭХсп-Н2-10000	от 0 до 1000 млн^-1 включ.	от 0 до 80,0 включ.	± 10	-
	ЭХсп-Н2-10000	св. 1000 до 10000 млн^-1	св. 80,0 до 800	-	± 10

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентраци и³⁾, мг/м³	приведенн ой к ВПИ	относител ьной
Водород Н2	ЭХсп-Н2-20000	от 0 до 10000 млн^-1 включ.	от 0 до 800 включ.	± 10	-
Водород Н2	ЭХсп-Н2-20000	св. 10000 до 20000 млн^-1	св. 800 до 1600	-	± 10
Несимметричный диметилгид-разин C2H8N2	ЭХсп- С2Н8N2-0,5	от 0 до 0,12 млн^-1 включ.	от 0 до 0,3 включ.	± 20	-
Несимметричный диметилгид-разин C2H8N2	ЭХсп- С2Н8N2-0,5	св. 0,12 до 0,5 млн^-1	св. 0,3 до 1,24	-	± 20
Метанол CH3OH	ЭХсп- CH3OH-20	от 0 до 5 млн^-1 включ.	от 0 до 6,65 включ.	± 20	-
	ЭХсп- CH3OH-20	св. 5 до 20 млн^-1	св. 6,65 до 26,6	-	± 20
	ЭХсп- СНзОН-50	от 0 до 5 млн^-1 включ.	от 0 до 6,65 включ.	± 20	-
	ЭХсп- СНзОН-50	св. 5 до 50 млн^-1	св. 6,65 до 66,5	-	± 20
	ЭХсп- CH3OH-100	от 0 до 10 млн^-1 включ.	от 0 до 13,3 включ.	± 20	-
	ЭХсп- CH3OH-100	св. 10 до 100 млн^-1	св. 13,3 до 133	-	± 20
	ЭХсп- CH3OH-200	от 0 до 20 млн^-1 включ.	от 0 до 26,6 включ.	± 20	-
	ЭХсп- CH3OH-200	св. 20 до 200 млн^-1	св. 26,6 до 266,0	-	± 20
	ЭХсп- CH3OH-1000	от 0 до 100 млн^- ¹ включ.	от 0 до 133,0 включ.	± 20	-
	ЭХсп- CH3OH-1000	св. 100 до 1000 млн^-1	св. 133,0 до 1330	-	± 20
Этантиол (этилмеркап-тан) С2Н5SH	ЭХсп- С2Н5SH-4	от 0 до 0,4 млн^-1 включ.	от 0 до 1 включ.	± 20	-
Этантиол (этилмеркап-тан) С2Н5SH	ЭХсп- С2Н5SH-4	св. 0,4 до 4 млн^- 1	св. 1 до 10	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации ³⁾, мг/м³	приведен ной к ВПИ	относи тельно й
Метантиол (метилмер-каптан) CH3SH	ЭХсn-СНзSH-4	от 0 до 0,4 млн^-1 включ.	от 0 до 0,8 включ.	± 20	-
Метантиол (метилмер-каптан) CH3SH	ЭХсn-СНзSH-4	св. 0,4 до 4 млн^-1	св. 0,8 до 8	-	± 20
Карбонилхлорид (фосген) СOCl2	ЭХсn-СOCl2-1	от 0 до 0,1 млн^-1 включ.	от 0 до 0,41 включ.	± 20	-
	ЭХсn-СOCl2-1	св. 0,1 до 1 млн^-1	св.0,41 до 4,11	-	± 20
	ЭХсn-СOCl2-4	от 0 до 1 млн^-1 включ.	от 0 до 4,11 включ.	± 20	-
	ЭХсn-СOCl2-4	св. 1 до 4 млн^-1	св.4,11 до 16,1	-	± 20
Фтор F2	ЭХсn-F2-1	от 0 до 0,1 млн^-1 включ.	от 0 до 0,16 включ.	± 20	-
Фтор F2	ЭХсn-F2-1	св. 0,1 до 1 млн^-1	св.0,16 до 1,58	-	± 20
Фосфин РНз	ЭХсп-РНз-1	от 0 до 0,1 млн^-1 включ.	от 0 до 0,14 включ.	± 20	-
	ЭХсп-РНз-1	св. 0,1 до 1 млн^-1	св. 0,14 до 1,41	-	± 20
	ЭХсп-РНз-10	от 0 до 1 млн^-1 включ.	от 0 до 1,41 включ.	± 20	-
	ЭХсп-РНз-10	св. 1 до 10 млн^-1	св.1,41 до 14,1	-	± 20
Арсин AsH3	ЭХсn-AsHз-1	от 0 до 0,1 млн^-1 включ.	от 0 до 0,32 включ.	± 20	-
Арсин AsH3	ЭХсn-AsHз-1	св. 0,1 до 1 млн^-1	св.0,32 до 3,24	-	± 20
Уксусная кислота C2H4O2	ЭХсп-С2Н4О2-10	от 0 до 2 млн^-1 включ.	от 0 до 5 включ.	± 20	-
	ЭХсп-С2Н4О2-10	св. 2 до 10 млн^-1	св. 5 до 25	-	± 20
	ЭХсп-С2Н4О2-30	от 0 до 5 млн^-1 включ.	от 0 до 12,5 включ.	± 20	-
	ЭХсп-С2Н4О2-30	св. 5 до 30 млн^-1	св.12,5 до 75,0	-	± 20

Окончание таблицы 5

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
		объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведе нной к ВПИ	относите льной
Гидразин N2H4	ЭХсn-N2H4-2	от 0 до 0,2 млн^-1 включ.	от 0 до 0,26 включ.	± 20	-
		св. 0,2 до 2 млн^-1	св. 0,26 до 2,66	-	± 20

¹⁾ при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009;
²⁾ пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м³; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.

Таблица 6 - Метрологические характеристики газоанализаторов с фотоионизационным сенсором (ФИ)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	привед енной к ВПИ	относит ельной
Винилхлорид C2H3CI	ФИсп-С2НзС1- 10	от 0 до 1,9 млн^-1 включ.	от 0 до 5 включ.	± 20	-
	ФИсп-С2НзС1- 10	св. 1,9 до 10 млн^-1	св. 5 до 26	-	± 20
	ФИсп-С2НзС1- 100	от 0 до 10 млн^-1 включ.	от 0 до 26 включ.	± 20	-
	ФИсп-С2НзС1- 100	св. 10 до 100 млн^-1	св. 26 до 260	-	± 20
	ФИсп-С2НзС1- 500	от 0 до 100 млн^-1 включ.	от 0 до 260 включ.	± 20	-
	ФИсп-С2НзС1- 500	св. 100 до 500 млн^-1	св. 260 до 1300	-	± 20
	ФИсп-С2НзС1- 1000	от 0 до 100 млн^-1 включ.	от 0 до 260 включ.	± 25	-
	ФИсп-С2НзС1- 1000	св. 100 до 1000 млн^-1	св. 260 до 2600	-	± 25

Определяемы й компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемы й компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	привед енной к ВПИ	относи тельно й
Бензол СбНб	ФИсп- СбНб-10	от 0 до 4,6 млн^-1 включ.	от 0 до 15 включ.	± 20	-
	ФИсп- СбНб-10	св. 4,6 до 10 млн^-1	св. 15 до 32,5	-	± 20
	ФИсп- СбНб-100	от 0 до 10 млн^-1 включ.	от 0 до 32,5 включ.	± 20	-
	ФИсп- СбНб-100	св. 10 до 100 млн^-1	св. 32,5 до 325	-	± 20
	ФИсп- СбНб-500	от 0 до 100 млн^-1 включ.	от 0 до 325 включ.	± 20	-
	ФИсп- СбНб-500	св. 100 до 500 млн^-1	св. 325 до 1620	-	± 20
	ФИсп- СбНб-1000	от 0 до 500 млн^-1	от 0 до 1620 включ.	± 25	-
	ФИсп- СбНб-1000	св. 500 до 1000 млн^-1	св. 1620 до 3240	-	± 25
Этилбензол C8H10	ФИсп- C8H10-10	от 0 до 2 млн^-1 включ.	от 0 до 8,8 включ.	± 20	-
	ФИсп- C8H10-10	св. 2 до 10 млн^-1	св. 8,8 до 44,1	-	± 20
	ФИсп C8H10-100	от 0 до 10 млн^-1 включ.	от 0 до 44,1 включ.	± 15	-
	ФИсп C8H10-100	св. 10 до 100 млн^-1	св. 44,1 до 441	-	± 15
	ФИсп- C8H10-500	от 0 до 100 млн^-1 включ.	от 0 до 441 включ.	± 15	-
	ФИсп- C8H10-500	св. 100 до 500 млн^-1	св. 441 до 2205	-	± 15
	ФИсп- C8H10-1000	от 0 до 100 млн^-1включ.	от 0 до 441 включ.	± 25	-
	ФИсп- C8H10-1000	св. 100 до 1000 млн^-1	св. 441 до 4405	-	± 25
Фени- лэтилен (стирол) (винил-бензол) C8H8	ФИсп- C8H8-10	от 0 до 2 млн^-1 включ.	от 0 до 8,6 включ.	± 20	-
	ФИсп- C8H8-10	св. 2 до 10 млн^-1	св. 8,6 до 43,3	-	± 20
	ФИсп- C8H8-40	от 0 до 6,9 млн^-1 включ.	от 0 до 29,9 включ.	± 20	-
	ФИсп- C8H8-40	св. 6,9 до 40 млн^-1	св. 29,9 до 173,2	-	± 20
	ФИсп- C8H8-500	от 0 до 100 млн^-1 включ.	от 0 до 433 включ.	± 20	-
	ФИсп- C8H8-500	св. 100 до 500 млн^-1	св. 433 до 2165 включ.	-	± 20
	ФИсп- C8H8-1000	от 0 до 100 млн^-1	от 0 до 433 включ.	± 20	-
	ФИсп- C8H8-1000	св.100 до 1000 млн^-1	св. 441 до 4320	-	± 20
н- пропилацетат C5H10O2	ФИсп- C5H10O2- 10	от 0 до 2 млн^-1 включ.	от 0 до 8,5 включ.	± 20	-
н- пропилацетат C5H10O2	ФИсп- C5H10O2- 10	св. 2 до 10 млн^-1	св. 8,5 до 42,5	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведе нной к ВПИ	относит ельной
н-пропилацетат C5H10O2	ФИсп-С5Н10О2- 100	от 0 до 30 млн^-1 включ.	от 0 до 127,5 включ.	± 20	-
н-пропилацетат C5H10O2	ФИсп-С5Н10О2- 100	св. 30 до 100 млн^-1	св. 127,5 до 425	-	± 20
Эпихлоргидрин C3H5CIO	ФИсп-СзН5С1О- 10	от 0 до 2 млн^-1включ.	от 0 до 7,7 включ.	± 20	-
Эпихлоргидрин C3H5CIO	ФИсп-СзН5С1О- 10	св. 2 до 10 млн^-1	св. 7,7 до 38,5	-	± 20
Хлористый бензил С7Н7С1	ФИсп- C7H7C1-10	от 0 до 2 млн^-1включ.	от 0 до 10,5 включ.	± 20	-
Хлористый бензил С7Н7С1	ФИсп- C7H7C1-10	св. 2 до 10 млн^-1	св. 10,5 до 52,67	-	± 20
Фурфуриловый спирт C5H6O2	ФИсп-С5НбО2- 10	от 0 до 2 млн^-1включ.	от 0 до 8,6 включ.	± 20	-
Фурфуриловый спирт C5H6O2	ФИсп-С5НбО2- 10	св. 2 до 10 млн^-1	св. 8,6 до 40,8	-	± 20
Этанол C2H5OH	ФИсп- C2H5OH-10	от 0 до 2 млн^-1включ.	от 0 до 3,84 включ.	± 20	-
	ФИсп- C2H5OH-10	св. 2 до 10 млн^-1	св.3,84 до 19,2	-	± 20
	ФИсп- C2H5OH-100	от 0 до 10 млн^-1 включ.	от 0 до 19,2 включ.	± 20	-
	ФИсп- C2H5OH-100	св. 10 до 100 млн^- 1	св.19,2 до 192	-	± 20
	ФИсп- C2H5OH-1000	от 0 до 500 млн^-1	от 0 до 960	± 20	-
	ФИсп- C2H5OH-1000	св. 500 до 1000 млн^-1	св.960 до 1920	-	± 20
	ФИсп- C2H5OH-2000	от 0 до 500 млн^-1 включ.	от 0 до 960 включ.	± 15	-
	ФИсп- C2H5OH-2000	св. 500 до 2000 млн^-1	св. 960 до 3840	-	± 15
Моноэта- ноламин (2-аминоэтанол) C2H7NO	ФИсп- C2H7NO-3	от 0 до 0,2 млн^-1 включ.	от 0 до 0,5 включ.	± 20	-
	ФИсп- C2H7NO-3	св. 0,2 до 3 млн^-1	св. 0,5 до 7,6	-	± 20
	ФИсп- C2H7NO-10	от 0 до 2 млн^-1включ.	от 0 до 5,1 включ.	± 20	-
	ФИсп- C2H7NO-10	св. 2 до 10 млн^-1	св. 5,1 до 25,4	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведен ной к ВПИ	относи тельно й
Формальдегид СН2О	ФИсп- CH2O-I0	от 0 до 0,4 млн^-1 включ.	от 0 до 0,5 включ.	± 20	-
Формальдегид СН2О	ФИсп- CH2O-I0	св. 0,4 до 10 млн^-1	св. 0,5 до 12,5	-	± 20
2-пропанол (изопропанол) i-C3H7OH	ФИсп-i- C3H7OH-10	от 0 до 4 млн^-1включ.	от 0 до 10 включ.	± 20	-
	ФИсп-i- C3H7OH-10	св. 4 до 10 млн^-1	св. 10 до 25	-	± 20
	ФИсп-i- C3H7OH-100	от 0 до 20 млн^-1 включ.	от 0 до 50 включ.	± 20	-
	ФИсп-i- C3H7OH-100	св. 20 до 100 млн^- 1	св. 50 до 250	-	± 20
Уксусная кислота C2H4O2	ФИсп-С2Н4О2- 10	от 0 до 2 млн^-1включ.	от 0 до 5 включ.	± 20	-
	ФИсп-С2Н4О2- 10	св. 2 до 10 млн^-1	св. 5 до 25	-	± 20
	ФИсп-С2Н4О2- 100	от 0 до 100 млн^-1	от 0 до 250	± 20	-
2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8	ФИсп-i- C4H8-10	от 0 до 2 млн^-1включ.	от 0 до 4,6 включ.	± 20	-
	ФИсп-i- C4H8-10	св. 2 до 10 млн^-1	св. 4,6 до 23,3	-	± 20
	ФИсп-i- C4H8-100	от 0 до 10 млн^-1 включ.	от 0 до 23,3 включ.	± 20	-
	ФИсп-i- C4H8-100	св. 10 до 100 млн^- 1	св. 23,3 до 233	-	± 20
	ФИсп-i- C4H8-1000	от 0 до 100 млн^-1 включ.	от 0 до 233 включ.	± 15	-
	ФИсп-i- C4H8-1000	св. 100 до 1000 млн^-1	св. 233 до 2330	-	± 15
	ФИсп-i- C4H8-6000	от 0 до 500 млн^-1 включ.	от 0 до 1165 включ.	± 15	-
	ФИсп-i- C4H8-6000	св. 500 до 6000 млн^-1	св. 1165 до 13980	-	± 15
1-бутанол C4H9OH	ФИсп-С4Н9ОН- 10	от 0 до 3,2 млн^-1 включ.	от 0 до 9,9 включ.	± 20	-
	ФИсп-С4Н9ОН- 10	св. 3,2 до 10 млн^-1	св. 9,9 до 30,8	-	± 20
	ФИсп-С4Н9ОН- 40	от 0 до 9,7 млн^-1 включ.	от 0 до 29,9 включ.	± 20	-
	ФИсп-С4Н9ОН- 40	св. 9,7 до 40 млн^-1	св. 29,9 до 123,3	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведе нной к ВПИ	относи тельно й
1-бутанол C4H9OH	ФИсп- C4H9OH-I00	от 0 до 10 млн^-1 включ.	от 0 до 30,8 включ.	± 20	-
1-бутанол C4H9OH	ФИсп- C4H9OH-I00	св. 10 до 100 млн^-1	св. 29,9 до 123,3	-	± 20
Диэтиламин C4H11N	ФИсп- C4H11N-10	от 0 до 3 млн^-1включ.	от 0 до 9,1 включ.	± 20	-
	ФИсп- C4H11N-10	св. 3 до 10 млн^-1	св. 9,1 до 30,4	-	± 20
	ФИсп- C4H11N-40	от 0 до 9,8 млн^-1 включ.	от 0 до 29,8 включ.	± 20	-
	ФИсп- C4H11N-40	св. 9,8 до 40 млн^-1	св. 29,8 до 121,6	-	± 20
	ФИсп- C4H11N-100	от 0 до 10 млн^-1 включ.	от 0 до 30,4 включ.	± 20	-
	ФИсп- C4H11N-100	св. 10 до 100 млн^-1	св. 30,4 до 304	-	± 20
Метанол CH3OH	ФИсп- CH3OH-10	от 0 до 3,75 млн^-1 включ.	от 0 до 4,98 включ.	± 15	-
	ФИсп- CH3OH-10	св. 3,75 до 10 млн^-1	св. 4,98 до 13,3	-	± 15
	ФИсп- СНзОН-40	от 0 до 11,2 млн^-1включ.	от 0 до 14,9 включ.	± 15	-
	ФИсп- СНзОН-40	св. 11,2 до 40 млн^-1	св. 14,9 до 53,2	-	± 15
	ФИсп- CH3OH-100	от 0 до 10 млн^-1 включ.	от 0 до 13,3 включ.	± 20	-
	ФИсп- CH3OH-100	св. 10 до 100 млн^-1	св. 13,3 до 133	-	± 20
Метилбензол (толуол) C7H8	ФИсп- C7H8-10	от 0 до 2 млн^-1включ.	от 0 до 7,66 включ.	± 20	-
	ФИсп- C7H8-10	св. 2 до 10 млн^-1	св. 7,66 до 38,3	-	± 20
	ФИсп- C7H8-40	от 0 до 13 млн^-1 включ.	от 0 до 49,8 включ.	± 15	-
	ФИсп- C7H8-40	св. 13 до 40 млн^-1	св. 49,8 до 153,3	-	± 15
	ФИсп- C7H8-100	от 0 до 13 млн^-1 включ.	от 0 до 49,8 включ.	± 15	-
	ФИсп- C7H8-100	св. 13 до 100 млн^-1	св. 49,8 до 383	_-	± 15
Фенол C6H5OH	ФИсп- C6H5OH-3	от 0 до 0,25 млн^-1 включ.	от 0 до 0,98 включ.	± 20	-
Фенол C6H5OH	ФИсп- C6H5OH-3	св. 0,25 до 3 млн^-1	св. 0,98 до 11,74	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентра-ции³⁾, мг/м³	приведе нной к ВПИ	относи тельно й
Фенол C6H5OH	ФИсп- C6H5OH-10	от 0 до 2 млн^-1включ.	от 0 до 7,8 включ.	± 20	-
	ФИсп- C6H5OH-10	св. 2 до 10 млн^-1	св. 7,8 до 39,1	-	± 20
	ФИсп- C6H5OH-100	от 0 до 10 млн^-1 включ.	от 0 до 39,1 включ.	± 20	-
	ФИсп- C6H5OH-100	св. 10 до 100 млн^-1	св. 39,1 до 390	-	± 20
1,2-диметилбензол (О-КСИЛОЛ) O-C8H10	ФИсп-m- C8H10-10	от 0 до 2 млн^-1включ.	от 0 до 8,82 включ.	± 20	-
	ФИсп-m- C8H10-10	св. 2 до 10 млн^-1	св. 8,82 до 44,1	-	± 20
	ФИсп-O- C8H10-100	от 0 до 10 млн^-1 включ.	от 0 до 44,2 включ.	± 15	-
	ФИсп-O- C8H10-100	св. 10 до 100 млн^-1	св. 44,2 до 442	-	± 15
1,3-диметилбензол (м-ксилол) m-C8Hi0	ФИсп-m- C8H10-10	от 0 до 2 млн^-1включ.	от 0 до 8,82 включ.	± 20	-
	ФИсп-m- C8H10-10	св. 2 до 10 млн^-1	св. 8,82 до 44,1	-	± 20
	ФИсп-m- C8H10-100	от 0 до 10 млн^-1 включ.	от 0 до 44,2 включ.	± 15	-
	ФИсп-m- C8H10-100	св. 10 до 100 млн^-1	св. 44,2 до 442	-	± 15
1,4-диметилбензол (п-КСИлОл) P-C8H10	ФИсп-m- C8H10-10	от 0 до 2 млн^-1включ.	от 0 до 8,82 включ.	± 20	-
	ФИсп-m- C8H10-10	св. 2 до 10 млн^-1	св. 8,82 до 44,1	-	± 20
	ФИсп-p- C8H10-100	от 0 до 10 млн^-1 включ.	от 0 до 44,2 включ.	± 15	-
	ФИсп-p- C8H10-100	св. 10 до 100 млн^-1	св. 44,2 до 442	-	± 15
Гексафторид серы SF6	ФИсп-p- SF6-10	от 0 до 2 млн^-1включ.	от 0 до 12,16 включ.	± 20	-
	ФИсп-p- SF6-10	св. 2 до 10 млн^-1	св. 12,16 до 60,8	-	± 20
	ФИсп-p- SF6-100	от 0 до 10 млн^-1 включ.	от 12,16 до 60,8 включ.	± 20	-
	ФИсп-p- SF6-100	св. 10 до 100 млн^-1	св. 60,8 до 608	-	± 20
Фосфин РНз	ФИсп- PH3-10	от 0 до 1 млн^-1включ.	от 0 до 1,4 включ.	± 20	-
Фосфин РНз	ФИсп- PH3-10	св. 1 до 10 млн^-1	св. 1,4 до 14,1	-	± 20

Определяем ый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяем ый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенн ой к ВПИ	относит ельной
Нафталин С10Н8	ФИсп- C10H8-IO	от 0 до 3,7 млн^-1 включ.	от 0 до 19,7 включ.	± 20	-
Нафталин С10Н8	ФИсп- C10H8-IO	св. 3,7 до 10 млн^-1	св. 19,7 до 53,3	-	± 20
Бром ВГ2	ФИсп- Вг2-2	от 0 до 0,2 млн^-1 включ.	от 0 до 0,66 включ.	± 20	-
Бром ВГ2	ФИсп- Вг2-2	св. 0,2 до 2 млн^-1	св. 0,66 до 6,6	-	± 20
Аммиак NH3	ФИсп- NH3-100	от 0 до 20 млн^-1 включ.	от 0 до 14,2 включ.	± 15	-
	ФИсп- NH3-100	св. 20 до 100 млн^-1	св. 14,2 до 71	-	± 15
	ФИсп- NH3-IOOO	от 0 до 100 млн^-1 включ.	от 0 до 71 включ.	± 15	-
	ФИсп- NH3-IOOO	св. 100 до 1000 млн^-1	св. 71 до 710	-	± 15
Этантиол (этилмер-каптан) С2Н5SH	ФИсп- C2H5SH-10	от 0 до 0,4 млн^-1 включ.	от 0 до 1 включ.	± 20	-
	ФИсп- C2H5SH-10	св. 0,4 до 10 млн^-1	св. 1 до 25,8	-	± 20
	ФИсп- C2H5SH-20	от 0 до 2 млн^-1 включ.	от 0 до 5,16 включ.	± 20	-
	ФИсп- C2H5SH-20	св. 2 до 20 млн^-1	св. 5,16 до 51,6	-	± 20
Метантиол (метилмер-каптан) СНзSH	ФИсп- CH3SH-10	от 0 до 0,4 млн^-1 включ.	от 0 до 0,8 включ.	± 20	-
	ФИсп- CH3SH-10	св. 0,4 до 10 млн^-1	св. 0,8 до 20	-	± 20
	ФИсп- CH3SH-20	от 0 до 2 млн^-1 включ.	от 0 до 4 включ.	± 20	-
	ФИсп- CH3SH-20	св. 2 до 20 млн^-1	св. 4 до 40	-	± 20
Этилацетат C4H8O2	ФИсп- C4H8O2-100	от 0 до 13 млн^-1 включ.	от 0 до 47,6 включ.	± 20	-
Этилацетат C4H8O2	ФИсп- C4H8O2-100	св. 13 до 100 млн^-1	св. 47,6 до 366	-	± 20
Бутилацет ат C6H12O2	ФИсп- С6Н12О2-50	от 0 до 5 млн^-1 включ.	от 0 до 24,15 включ.	± 20	-
	ФИсп- С6Н12О2-50	св. 5 до 50 млн^-1	св. 24,15 до 241,5	-	± 20
	ФИсп- С6Н12О2-100	от 0 до 10 млн^-включ.	от 0 до 48,3 включ.	± 20	-
	ФИсп- С6Н12О2-100	св. 10 до 100 млн^-1	св. 48,3 до 483	-	± 20
Пропилен (пропен) СзНб	ФИсп- СзНб-10	от 0 до 2 млн^-1 включ.	от 0 до 3,5 включ.	± 15	-
	ФИсп- СзНб-10	св. 2 до 10 млн^-1	св. 3,5 до 17,5	-	± 15
	ФИсп- СзНб-100	от 0 до 10 млн^-1 включ.	от 0 до 17,5 включ.	± 20	-
	ФИсп- СзНб-100	св. 10 до 100 млн^-1	св. 17,5 до 175	-	± 20
	ФИсп- СзНб-300	от 0 до 50 млн^-1 включ.	от 0 до 93,5 включ.	± 15	-
	ФИсп- СзНб-300	св. 50 до 300 млн^-1	св. 93,5 до 561	-	± 15

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведе нной к ВПИ	относи тельно й
2,6-толуиленди-изоцианат СзСбНз (NCO)2	ФИсп-СзСбНз (NCO)2-1	от 0 до 0,1 млн^-1 включ.	от 0 до 0,72 включ.	± 20	-
2,6-толуиленди-изоцианат СзСбНз (NCO)2	ФИсп-СзСбНз (NCO)2-1	св. 0,1 до 1 млн^-1	св. 0,72 до 7,24	-	± 20
2,3-дитиабутан (диметилдисульфид) C2H6S2	ФИсп- С2Н6S2-2	от 0 до 0,35 млн^-1 включ.	от 0 до 1,37 включ.	± 20	-
	ФИсп- С2Н6S2-2	св. 0,35 до 2 млн^-1	св. 1,37 до 7,8	-	± 20
	ФИсп- С2Н6S2-10	от 0 до 2 млн^-1 включ.	от 0 до 7,8 включ.	± 20	-
	ФИсп- С2Н6S2-10	св. 2 до 10 млн^-1	св. 7,8 до 39,2	-	± 20
2,5-фурандион (малеиновый ангидрид) C4H2O3	ФИсп- С4Н2О3-3	от 0 до 0,25 млн^-1 включ.	от 0 до 1,02 включ.	± 20	-
	ФИсп- С4Н2О3-3	св. 0,25 до 3 млн^-1	св. 1,02 до 12,2	-	± 20
	ФИсп- C4H2O3-10	от 0 до 2 млн^-1 включ.	от 0 до 8,16 включ.	± 20	-
	ФИсп- C4H2O3-10	св. 2 до 10 млн^-1	св. 8,16 до 40,8	-	± 20
Дисульфид углерода (сероуглерод) CS2	ФИсп-CS2- 10	от 0 до 1 включ.	от 0 до 3,17 включ.	± 20	-
Дисульфид углерода (сероуглерод) CS2	ФИсп-CS2- 10	св. 1 до 10 млн^-1	св. 3,17 до 31,7	-	± 20
Ацетонитрил C2H3N	ФИсп- C2H3N-10	от 0 до 6 млн^-1 включ.	от 0 до 10,2 включ.	± 15	-
Ацетонитрил C2H3N	ФИсп- C2H3N-10	св. 6 до 10 млн^-1	св. 10,2 до 17,1	-	± 15
Циклогексан СбН12	ФИсп- СбН12-100	от 0 до 20 млн^-1 включ.	от 0 до 70 включ.	± 20	-
Циклогексан СбН12	ФИсп- СбН12-100	св. 20 до 100 млн^-1	св. 70 до 350	-	± 20
1,3-бутадиен (дивинил) С4Н6	ФИсп- С4Н6-500	от 0 до 50 млн^-1 включ.	от 0 до 112 включ.	± 20	-
1,3-бутадиен (дивинил) С4Н6	ФИсп- С4Н6-500	св. 50 до 500 млн^-1	св. 112 до 1125	-	± 20
н-гексан СбН14	ФИсп- C6H14-1000	от 0 до 84 млн^-1 включ.	от 0 до 301 включ.	± 20	-
н-гексан СбН14	ФИсп- C6H14-1000	св. 84 до 1000 млн^-1	св. 301 до 3584	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации ³⁾, мг/м³	приведе нной к ВПИ	относит ельной
Арсин AsH3	ФИсп- AsH3 -3	от 0 до 0,1 млн^-1 включ.	от 0 до 0,32 включ.	± 20	-
	ФИсп- AsH3 -3	св. 0,1 до 3 млн^-1	св. 0,32 до 9,7	-	± 20
	ФИсп-AsH3 -10	от 0 до 2 млн^-1 включ.	от 0 до 6,48 включ.	± 20	-
	ФИсп-AsH3 -10	св. 2 до 10 млн^-1	св. 6,48 до 32,4	-	± 20
Диметил-сульфид C2H6S	ФИсп- C2H6S -5	от 0 до 1 млн^-1 включ.	от 0 до 2,58 включ.	± 20	-
	ФИсп- C2H6S -5	св. 1 до 5 млн^-1	св. 2,58 до 12,9	-	± 20
	ФИсп- C2H6S - 100	от 0 до 20 млн^-1 включ.	от 0 до 51,6 включ.	± 20	-
	ФИсп- C2H6S - 100	св. 20 до 100 млн^-1	св. 51,6 до 258	-	± 20
Этилен C2H4	ФИсп- C2H4 - 300	от 0 до 20 млн^-1 включ.	от 0 до 23,4 включ.	± 20	-
	ФИсп- C2H4 - 300	св. 20 до 300 млн^-1	св. 23,4 до 351	-	± 20
	ФИсп- C2H4 - 1800	от 0 до 100 млн^-1 включ.	от 0 до 117 включ.	± 20	-
	ФИсп- C2H4 - 1800	св. 100 до 1800 млн^-1	св. 117 до 2106	-	± 20
Тетрафторэтан C2F4	ФИсп- C2F4-10	от 0 до 2 млн^-1 включ.	от 0 до 8,32 включ.	± 20	-
	ФИсп- C2F4-10	св. 2 до 10 млн^-1	св. 8,32 до 41,6	-	± 20
	ФИсп- C2F4-100	от 0 до 10 млн^-1 включ.	от 0 до 41,6 включ.	± 20	-
	ФИсп- C2F4-100	св. 10 до 100 млн^-1	св. 41,6 до 416	-	± 20
Акрилонитрил C3H3N	ФИсп- C3H3N-10	от 0 до 0,7 млн^-1 включ.	от 0 до 1,45 включ.	± 20	-
Акрилонитрил C3H3N	ФИсп- C3H3N-10	св. 0,7 до 10 млн^-1	св. 1,45 до 22,1	-	± 20
Муравьиная кислота CH2O2	ФИсп- CH2O2-10	от 0 до 0,5 млн^-1 включ.	от 0 до 0,96 включ.	± 20	-
Муравьиная кислота CH2O2	ФИсп- CH2O2-10	св. 0,5 до 10 млн^-1	св. 0,96 до 19,1	-	± 20
н-гептан С7Н16	ФИсп- С7Н16- 500	от 0 до 50 млн^-1 включ.	от 0 до 208 включ.	± 15	-
	ФИсп- С7Н16- 500	св. 50 до 500 млн^-1	св. 208 до 2084	-	± 15
	ФИсп-С7Н16-2000	от 0 до 100 млн^-1 включ.	от 0 до 416 включ.	± 15	-
	ФИсп-С7Н16-2000	св. 100 до 2000 млн^-1	св. 416 до 8334	-	± 15

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентра-ции³⁾, мг/м³	приведен ной к ВПИ	относ итель ной
2-пропанон (ацетон) СзНбО	ФИсп- СзНбО-1000	от 0 до 80 млн^-1 включ.	от 0 до 193 включ.	± 15	-
2-пропанон (ацетон) СзНбО	ФИсп- СзНбО-1000	св. 80 до 1000 млн^- 1	св. 193 до 2415	-	± 15
1,2-дихлорэтан C2H4CI2	ФИсп- С2Н4С12-20	от 0 до 2 млн^-1включ.	от 0 до 8,23 включ.	± 20	-
1,2-дихлорэтан C2H4CI2	ФИсп- С2Н4С12-20	св. 2 до 20 млн^-1	св. 8,23 до 82,3	-	± 20
Этилцеллозольв (2-этоксиэтанол) С4Н10О2	ФИсп- С4Н10О2-20	от 0 до 2 млн^-1включ.	от 0 до 7,5 включ.	± 20	-
Этилцеллозольв (2-этоксиэтанол) С4Н10О2	ФИсп- С4Н10О2-20	св. 2 до 20 млн^-1	св. 7,5 до 75	-	± 20
Диметиловый эфир C2H6O	ФИсп- C2H6O-500	от 0 до 100 млн^-1 включ.	от 0 до 192 включ.	± 15	-
Диметиловый эфир C2H6O	ФИсп- C2H6O-500	св. 100 до 500 млн^- 1	св. 192 до 958	-	± 15
2-метилпропан (изобутан) i-C4H10	ФИсп-i- C4H10-1000	от 0 до 100 млн^-1 включ.	от 0 до 241 включ.	± 15	-
2-метилпропан (изобутан) i-C4H10	ФИсп-i- C4H10-1000	св. 100 до 1000 млн^-1	св. 241 до 2417	-	± 15
2-метил-1-пропанол (изобутанол) i-C4H9OH	ФИсп-i- C4H9OH-20	от 0 до 3 млн^-1включ.	от 0 до 9,2 включ.	± 20	-
2-метил-1-пропанол (изобутанол) i-C4H9OH	ФИсп-i- C4H9OH-20	св. 3 до 20 млн^-1	св. 9,2 до 61,6	-	± 20
Циклогексанон СбН10О	ФИсп- C6H10O-20	от 0 до 2 млн^-1включ.	от 0 до 7 включ.	± 20	-
Циклогексанон СбН10О	ФИсп- C6H10O-20	св. 2 до 20 млн^-1	св. 7 до 70	-	± 20
2-бутанон (метилэтил-кетон) C4H8O	ФИсп- C4H8O-500	от 0 до 60 млн^-1 включ.	от 0 до 180 включ.	± 15	-
2-бутанон (метилэтил-кетон) C4H8O	ФИсп- C4H8O-500	св. 60 до 500 млн^-1	св. 180 до 1500	-	± 15
Tетраэтилортоси ликат (TEOС) C8H20O4Si	ФИсп-C8H20O4Si- 10	от 0 до 2 млн^-1включ.	от 0 до 17,3 включ.	± 20	-
Tетраэтилортоси ликат (TEOС) C8H20O4Si	ФИсп-C8H20O4Si- 10	св. 2 до 10 млн^-1	св. 17,3 до 86,6	-	± 20

Окончание таблицы 6

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
		объемной доли, % (млн^-1)	массовой концентра-ции³⁾, мг/м³	приведе нной к ВПИ	относит ельной
Акролеин C3H4O	ФИсп- C3H4O-I0	от 0 до 2 млн^-1включ.	от 0 до 4,98 включ.	± 20	-
		св. 2 до 10 млн^-1	св. 4,98 до 24,9	-	± 20
¹⁾ - при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009; ²⁾ -пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: С = Х-М/Vm, где С - массовая концентрация компонента, мг/м³; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.

Таблица 7 - Метрологические характеристики газоанализаторов с полупроводниковым сенсором (П^1)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Водород H2	ППсп-Н2-100	от 0 до 4,0 % (от 0 до 100 % НКПР)	± 0,2 % (± 5 % НКПР)
	ППсп-Н2-50	от 0 до 2,0 % (от 0 до 50 % НКПР)	± 0,2 %с (± 5 %с НКПР)
	ППсп-Н2-20 %	от 0 до 20 %	± 0,5 %с
Метан CH4	ППсп-СН4-100	от 0 до 4,4 % (от 0 до 100 % НКПР)	± 0,22 %с (± 5 % НКПР)
	ППсп-СН4-50Т	от 0 до 2,2 % (от 0 до 50 % НКПР)	± 0,13 %с (± 3 % НКПР)
	ППсп-СН4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)	± 0,22 %С (± 5 % НКПР)
Этилен C2H4	ППсп-С2Н4-100	от 0 до 2,3 % (от 0 до 100 % НКПР)	± 0,12 %с (± 5 % НКПР)
Этилен C2H4	П^1сп-С2Н4-50	0 до 1,15 % (от 0 до 50 % НКПР)	± 0,12 % (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Пропан C3H8	ППсп-СзН8-100	0 до 1,7 %с (от 0 до 100 %с НКПР)	± 0,085 % (± 5 % НКПР)
	ППсп-СзН8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,051 % (± 3 % НКПР)
	ППсп-СзН8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,085 % (± 5 % НКПР)
н-бутан C4H10	ППСП-С4Н10-100	от 0 до 1,4 % (от 0 до 100 % НКПР)	± 0,07 % (± 5 % НКПР)
н-бутан C4H10	ППсп-С4Н1о-5О	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,07 % (± 5 % НКПР)
1-бутен C4H8	ППСП-С4Н8-100	от 0 до 1,6 % (от 0 до 100 % НКПР)	± 0,08 % (± 5 % НКПР)
1-бутен C4H8	П^1сп-С4Н8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,08 (± 5 % НКПР)
2-метилпропан (изобутан) i-C4Hi0	ППcn-i-C4H1o-1OO	от 0 до 1,30 % (от 0 до 100 % НКПР)	± 0,065 (± 5 % НКПР)
2-метилпропан (изобутан) i-C4Hi0	П^lcn-i-C4H1o-5O	от 0 до 0,65 % (от 0 до 50 % НКПР)	± 0,065 (± 5 % НКПР)
н-пентан C5H12	ППСП-С5Н12-1ОО	от 0 до 1,1 % (от 0 до 100 % НКПР)	± 0,055 (± 5 % НКПР)
н-пентан C5H12	ППсп-С5Н12-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	± 0,055 (± 5 % НКПР)
Циклопентан С5Н10	ППсп-С5Н1о-1ОО	от 0 до 1,4 % (от 0 до 100 % НКПР)	± 0,07 %с (± 5 % НКПР)
Циклопентан С5Н10	П^1сп-С5Н1о-5О	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,07 (± 5 % НКПР)
н-гексан СбН14	ППсп-СбН14-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	± 0,05 (± 5 % НКПР)
н-гексан СбН14	ППсп-СбН14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,05 (± 5 % НКПР)
Циклогексан СбН12	ППсп-СбН12-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	± 0,05 % (± 5 % НКПР)
Циклогексан СбН12	П^1сп-СбН12-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,05 % (± 5 % НКПР)
Этан C2H6	ППсп-С2Нб-100	от 0 до 2,4 % (от 0 до 100 % НКПР)	± 0,12 % (± 5 % НКПР)
Этан C2H6	П^1сп-С2Нб-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	± 0,12 % (± 5 % НКПР)
Метанол СНзОН	ППсп-СНзОН-50	от 0 до 3,0 % (от 0 до 50 % НКПР)	± 0,3 % (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Бензол	ППсп-СбНб-100	от 0 до 1,2 % (от 0 до 100 % НКПР)	± 0,06 % (± 5 % НКПР)
СбНб	ППсп- СбНб-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,06 % (± 5 % НКПР)
Пропилен (пропен) СзНб	ППсп-СзНб-100	от 0 до 2,0 % (от 0 до 100 % НКПР)	± 0,1 % (± 5 % НКПР)
Пропилен (пропен) СзНб	ППсп-СзНб-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,1 % (± 5 % НКПР)
Этанол С2Н5ОН	ППсп-С2Н5ОН-50	от 0 до 1,5 % (от 0 до 50 % НКПР)	± 0,16 % (± 5 % НКПР)
н-гептан	ППсп-С7Н1б-100	от 0 до 0,85% (от 0 до 100 % НКПР)	± 0,078 % (± 5 % НКПР)
С7Н16	ППсп-С7Н1б-50	от 0 до 0,425 % (от 0 до 50 % НКПР)	± 0,042 % (± 5 % НКПР)
Оксид этилена С2Н4О	ППсп-С2Н4О-100	от 0 до 2,6 % (от 0 до 100 % НКПР)	± 0,13 (± 5 % НКПР)
Оксид этилена С2Н4О	ППсп-С2Н4О-50	от 0 до 1,3 % (от 0 до 50 % НКПР)	± 0,13 (± 5 % НКПР)
2-пропанон (ацетон) СзНбО	ППсп-СзНбО-50	от 0 до 1,25 % (от 0 до 50 % НКПР)	± 0,13 (± 5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	ППсn-i-C4H8-100	от 0 до 1,6 % (от 0 до 100 % НКПР)	± 0,08 (± 5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	П^lсn-i-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,08 (± 5 % НКПР)
2-метил- 1,3-бутадиен (изопрен) C5H8	ППсп-С5Н8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)	± 0,085 (± 5 % НКПР)
2-метил- 1,3-бутадиен (изопрен) C5H8	П^1сп-С5Н8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,085 (± 5 % НКПР)
Ацетилен С2Н2	ППсп-С2Н2-100	от 0 до 2,30 % (от 0 до 100 % НКПР)	± 0,12 % (± 5 % НКПР)
Акрилонитрил C3H3N	ППсn-CзHзN-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	± 0,14 % (± 5 % НКПР)
Метилбензол (толуол) С7Н8	ППсп-С7Н8-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	± 0,05 % (± 5 % НКПР)
Метилбензол (толуол) С7Н8	ППсп-С7Н8-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,05 % (± 5 % НКПР)
Этилбензол С8Н10	П^1сп- С8Н10-37,5Т	от 0 до 0,3 % (от 0 до 37,5 % НКПР)	± 0,024 % (± 3 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента^2)з)	Пределы допускаемой основной абсолютной погрешности
н-октан C8Hl8	ППсп-С8Н18-50	от 0 до 0,4 % (от 0 до 50 % НКПР)	± 0,04 % (± 5 % НКПР)
Этилацетат С4Н8О2	ППсп-С4Н8О2-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,1 % (± 5 % НКПР)
Бутилацетат С6Н12О2	ППсп-СбН12О2-25Т	от 0 до 0,3 % (от 0 до 25 % НКПР)	± 0,0З6 % (± 3 % НКПР)
1,3-бутадиен (дивинил) С4Н6	ППсп-С4Нб-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,07 (± 5 % НКПР)
1,2-дихлорэтан C2H4CI2	ППсп-С2Н4С12-50	от 0 до 3,1 % (от 0 до 50 % НКПР)	± 0,З1 (± 5 % НКПР)
Диметилсульфид C2H6S	ППсn-C2H6S-50	от 0 до 1,1 % (от 0 до 50 % НКПР)	± 0,11 (± 5 % НКПР)
1-гексен СбН12	П^1сп-СбН12-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,06 %С (± 5 % НКПР)
2-бутанол (вторбутанол) sЭХ-C4H9OH	ППсn-sЭХ-С4Н9ОН- 31,2T	от 0 до 0,5 % (от 0 до 31,2 % НКПР)	± 0,051 % (± 3 % НКПР)
Винилхлорид С2Н3С1	ППсп-С2НзС1-50	от 0 до 1,8 % (от 0 до 50 % НКПР)	± 0,18 % (± 5 % НКПР)
Циклопропан СзНб	ППсп-СзНб-100	от 0 до 2,4 % (от 0 до 100 % НКПР)	± 0,12 (± 5 % НКПР)
Циклопропан СзНб	ППсп-СзНб-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	± 0,12 (± 5 % НКПР)
Диметиловый эфир С2НбО	ППсп-С2НбО-50	от 0 до 1,35 % (от 0 до 50 % НКПР)	± 0,14 %с (± 5 % НКПР)
Диэтиловый эфир С4Н10О	ППсп-С4Н10О-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,085 (± 5 % НКПР)
Оксид пропилена СзНбО	ППсп-СзНбО-50	от 0 до 0,95 % (от 0 до 50 % НКПР)	± 0,095 (± 5 % НКПР)
Хлорбензол C6H5CI	ППсп-СбН5С1-38,4Т	от 0 до 0,5 % (от 0 до 38,4 % НКПР)	± 0,0З9 (± 3 % НКПР)
2-бутанон (метилэтилкетон) C4H8O	ППсп-С4Н8О-50	от 0 до 0,75 % (от 0 до 50 % НКПР)	± 0,075 (± 5 % НКПР)
2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОH	ППсп-tert- С4Н9ОH-50	от 0 до 0,9 % (от 0 до 50 % НКПР)	± 0,09 % (± 5 % НКПР)
2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О	ППсп-tert- С5Н12О-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,08 % (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾		Пределы допускаемой основной абсолютной погрешности
1,4-диметилбензол (п-ксилол) p-C8Hl0	ППсп-р-С8Н10- 22,2T	от 0 до 0,2 % (от 0 до 22,2 % НКПР)		± 0,027 % (± 3 % НКПР)
1,2-диметилбензол (о-ксилол) О-С8Н10	ППсп-о-С8Н10-2ОТ	от 0 до 0,2 % (от 0 до 20 % НКПР)		± 0,03 % (± 3 % НКПР)
2-пропанол (изопропанол) i-C3H7OH	ППсп-i-СзН7ОH-50	от 0 до 1,0 % (от 0 до 50 % НКПР)		± 0,1 % (± 5 % НКПР)
Октен С8Н16	ППсп-С8Н1б-33,3Т	от 0 до 0,3 % (от 0 до 33,3 % НКПР)		± 0,027 (± 3 % НКПР)
2-метилбутан (изопентан) i-C5Hi2	П^lсп-i-С5Н12-50	от 0 до 0,65 % (от 0 до 50 % НКПР)		± 0,065 (± 5 % НКПР)
Метантиол (метилмеркаптан) CH3SH	ППсп-СНзSH-50	от 0 до 2,05 % (от 0 до 50 % НКПР)		± 0,21 (± 5 % НКПР)
Этантиол (этилмеркаптан) C2H5SH	П^1сп- C2H5SH-50	от 0 до 1,4 % (от 0 до 50 % НКПР)		± 0,14 % (± 5 % НКПР)
Ацетонитрил C2H3N	ППсп-С2НзN-50	от 0 до 1,5 % (от 0 до 50 % НКПР)		± 0,15 % (± 5 % НКПР)
2,3-дитиабутан (диметилдисульфид) C2H6S2	П^1сп- C2H6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)		± 0,055 % (± 5 % НКПР)
Бензин⁴⁾⁵⁾	ППсп -СН-ПН-50	от 0 до 50 % НКПР		± 5 % НКПР
Дизельное топливо⁴⁾⁶⁾	ППсп -СН-ПН-50	от 0 до 50 % НКПР		± 5 % НКПР
Керосин⁴⁾⁷⁾	ППсп -СН-ПН-50	от 0 до 50 % НКПР		± 5 % НКПР
Уайт-спирит⁴⁾⁸⁾	ППсп -СН-ПН-50	от 0 до 50 % НКПР		± 5 % НКПР
Сумма углеводородов по метану С2-С10 (поверочный компонент - метан)	ППсп-С2С1оСН4-5О	от 0 до 2,2 % (от 0 до 50 % НКПР)		± 0,22 % (± 5 % НКПР)
	ППсп -C2C1OCH4-IOO	от 0 до 4,4 % (от 0 до 100 % НКПР)		± 0,22 % (± 5 % НКПР)
	ПИсп - С2С10СН4- 3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
	ПИсп - С2С10СН4- 3000	от 0 до 3000 мг/м³	св. 500 до 3000 мг/м³	± (0,152^X - 15,6) мг/м³

Окончание таблицы 7

Определяемый компонент¹⁾

Модификация сенсора

Сумма углеводородов

С2-С10

(поверочный

компонент -пропан)

^ППсп ^-

C2C10C3H8-50

^ППсп ^-

C2C10C3H8-100

ППсп - C2C10

C3H8-3000

Диапазон измерений объемной доли определяемого компонента²⁾³⁾от 0 до 0,85 %

(от 0 до 50 % НКПР) от 0 до 1,7 %

(от 0 до100 % НКПР)

от 0 до

3000 мг/м³

от 0 до 500 мг/м³ включ.

св. 500 до 3000 мг/м³

Пределы допускаемой основной абсолютной погрешности

± 0,085 % (± 5 % НКПР)

± 50 мг/м³

± (0,152-X - 15,6) мг/м³

¹⁾ - при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным с ГОСТ Р 8.563-2009;
²⁾ - диапазон показаний выходных сигналов соответствует диапазону НКПР или диапазону измерений;
³⁾ - значения НКПР для горючих газов и паров в с ГОСТ Р МЭК 31610.20-1-2020;
⁴⁾ - пары нефтепродуктов являются смесью углеводородов, поэтому по конкретной марке топлива, с указанием марки в паспорте на прибор;
⁵⁾ - пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;
⁶⁾ - пары дизельного топлива по ГОСТ 305-2013, ГОСТ

ГОСТ 52368-2005;

⁷⁾ - пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;
⁸⁾ - уайт-спирит по ГОСТ Р 52368-2005;

X - содержание определяемого компонента в поверочной газовой смеси,

в соответствии

от 0 до 100 %

соответствии

калибруются

32511-2013,

мг/м³.

Таблица 8 - Дополнительные метрологические характеристики

Наименование характеристики		Значение
Время установления показаний Т0,9, с, не более¹⁾
- для инфракрасного сенсора		5
- для термокаталитического сенсора		10
- для электрохимического сенсора		15
- для фотоионизационного сенсора		15
- для полупроводникового сенсора		20
Пределы допускаемой дополнительной погрешности от изменения температуры
окружающей среды от нормальной²⁾ на каждые 10 °С, в долях от	пределов	± 0,25
допускаемой основной погрешности
¹⁾ - без учета установленных защитных фильтров; ²⁾ - нормальные условия измерений:
- температура окружающей среды, °С	от +15 до +25
- диапазон изменения относительной влажности окружающего воздуха, %	от 30 до 80
- атмосферное давление, кПа	101,3 ± 4,0

Наименование характеристики	Значение
Габаритные размеры (длина х ширина х высота), мм, не более: - для модификации ТОП-СЕНС 10 N	185,5х142х71,5
- для модификации ТОП-СЕНС N	205х142х90
- для модификации ТОП-СЕНС 4100 S	140х203х100
- для модификации ТОП-СЕНС 4100 G	145х204х100
- для модификаций ТОП-СЕНС 1000, ТОП-СЕНС F	273,2х186х93
- для модификации ТОП-СЕНС 500	310x124x132
Масса, кг, не более: - для модификации ТОП-СЕНС 10 N	1
- для модификации ТОП-СЕНС N	1,2
- модификаций ТОП-СЕНС 4100 S, ТОП-СЕНС 4100 G	2
- модификаций ТОП-СЕНС 1000, ТОП-СЕНС F	3
- модификации ТОП-СЕНС 500	5,7
Параметры электрического питания: Напряжение питания от сети переменного тока частотой 50 Гц, В, не более	220
Напряжение питания от сети постоянного тока, В	от 15 до 30
Номинальная потребляемая мощность, Вт	от 3 до 10
Рабочие условия эксплуатации: - температура окружающего воздуха, ^оС: - для модификаций ТОП-СЕНС 10 N, ТОП-СЕНС 1000, ТОП-СЕНС 4100 G, ТОП-СЕНС 4100 S, ТОП-СЕНС F, ТОП-СЕНС N	от -55 до +60
- для модификации ТОП-СЕНС 500	от -60 до +70
- относительная влажность, % (без конденсации влаги), не более	98
- атмосферное давление, кПа	от 84,0 до 106,4
Маркировка взрывозащиты: - для модификаций ТОП-СЕНС 10 N, ТОП-СЕНС N, ТОП-СЕНС 4100 S, ТОП-СЕНС 4100 G, ТОП-СЕНС 1000, ТОП-СЕНС F, ТОП-СЕНС 500	1Ex db IIC T4 Gb X
Степень защиты IP по ГОСТ 14254-2015: - для модификаций ТОП-СЕНС 10 N, ТОП-СЕНС N, ТОП-СЕНС 4100 S, ТОП-СЕНС 4100 G, ТОП-СЕНС 1000, ТОП-СЕНС F, ТОП-СЕНС 500	IP68
Средний срок службы, лет	12
Средняя наработка на отказ, ч	35000

Наименование характеристики	Значение
Габаритные размеры (длина х ширина х высота), мм, не более: - для модификации ТОП-СЕНС 210	102х56х26
- для модификации ТОП-СЕНС 260	109х64х30
- для модификации ТОП-СЕНС 310	125х64х30
- для модификации ТОП-СЕНС 360	121х67х36
- для модификации ТОП-СЕНС 380	159х82х40
- для модификации ТОП-СЕНС 610	171х95х43
- для модификации ТОП-СЕНС 510	227х71х35
Масса, кг, не более - для модификации ТОП-СЕНС 210	0,12
- для модификации ТОП-СЕНС 260	0,20
- для модификаций ТОП-СЕНС 310, ТОП-СЕНС 510	0,22
- для модификаций ТОП-СЕНС 360, ТОП-СЕНС 380	0,38
- для модификации ТОП-СЕНС 610	0,40
Параметры электрического питания: Номинальное напряжение батареи, В	от 3,7 до 6
Тип батареи	Li-ion
Емкость батареи, мАч	от 1200 до 5000
Время работы без подзарядки аккумулятора, ч, не менее	8
	(до 500, при работе
	только
	электрохимических
	сенсоров)
Рабочие условия эксплуатации: - температура окружающего воздуха, ^оС - для модификаций ТОП-СЕНС 210, ТОП-СЕНС 260, ТОП-СЕНС 310, ТОП-СЕНС 360, ТОП-СЕНС 380, ТОП-СЕНС 610	от -45 до +60
- для модификации ТОП-СЕНС 510	от -40 до +50
- относительная влажность, % (без конденсации влаги), не более - атмосферное давление, кПа	98
	от 84,0 до 106,4
Маркировка взрывозащиты: - для модификаций ТОП-СЕНС 260, ТОП-СЕНС 310, ТОП-СЕНС 360, ТОП-СЕНС 380, ТОП-СЕНС 610	0Ex da ia IIC T3 Ga X
- для модификации ТОП-СЕНС 210	0Ex ia IIC T4 Ga X
- для модификации ТОП-СЕНС 510	1Ex ib IIC T4 Gb X
Степень защиты IP по ГОСТ 14254-2015 - для модификаций ТОП-СЕНС 260, ТОП-СЕНС 310, ТОП-СЕНС 360, ТОП-СЕНС 380, для модификации, ТОП-СЕНС 610	IP67
- для модификаций ТОП-СЕНС 210	IP66
- для модификаций ТОП-СЕНС 510	IP65
Средний срок службы, лет	10
Средняя наработка на отказ, ч.	30000

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским методом.

Комплектность средства измерений

Наименование	Обозначение	Количество
Газоанализатор	ТОП-СЕНС	1 шт.
Руководство по эксплуатации	ГАТС.0402089.002-2022 РЭ	1 экз.¹⁾
Паспорт	ГАТС.0402089.002-2022 ПС	1 экз.
Упаковка	-	1 шт.
Программное обеспечение (ПО)	-	1 шт. ²⁾
Калибровочная насадка	-	1 шт.
Коммуникационный кабель	-	1 шт.²⁾
Зарядное устройство	-	1 шт.
¹⁾ один экземпляр на партию;
²⁾ поставляется по отдельному заказу
Таблица 12 - Комплектность средства измерений газоанализаторов ТОП-СЕНС в стационарном
исполнении
Наименование	Обозначение	Количество
Газоанализатор	ТОП-СЕНС	1 шт.
Руководство по эксплуатации	ГАТС.0402089.002-2022 РЭ	1 экз.¹⁾
Паспорт	ГАТС.0402089.002-2022 ПС	1 экз.
Упаковка	-	1 шт.
Программное обеспечение (ПО)	-	1 шт.²⁾
Пульт управления	-	1 шт.
Калибровочная насадка	-	1 шт.
Козырек защиты от атмосферных осадков и солнца	-	1 шт.²⁾
Комплект для монтажа на трубу	-	1 шт. ²⁾
Комплект для монтажа в воздуховоде	-	1 шт. ²⁾
Кабельный ввод	-	1 шт. ²⁾
Заглушка	-	1 шт. ²⁾
Разъем для HART-коммуникатора	-	1 шт. ²⁾
Поточная насадка для технологических сред	-	1 шт. ²⁾
Светозвуковой оповещатель	-	1 шт. ²⁾
Сенсорная плата (ТОП-СЕНС СП)	-	1 шт. ²⁾

¹⁾ один экземпляр на партию;
²⁾ поставляется по отдельному заказу.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Устройство газоанализаторов ТОП-СЕНС» документа ГАТС.0402089.002-2022 РЭ «Газоанализаторы ТОП-СЕНС. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Постановление Правительства Российской Федерации от «16» ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ГАТС.0402089.002-2022 ТУ. Газоанализаторы ТОП-СЕНС. Технические условия

Правообладатель

Общество с ограниченной ответственностью «ТОП-СЕНС»

(ООО «ТОП-СЕНС»)

ИНН 9719025018

Юридический адрес: 105264, г. Москва, вн. тер. г. муниципальный округ Измайлово, ул. 5-я Парковая, д. 33, подв. 0, помещ. 2

Телефон: +7 (977) 75-23-255

E-mail: info@topsense.su

Изготовители

Общество с ограниченной ответственностью «ПКФ ТОП-СЕНС»

(ООО «ПКФ ТОП-СЕНС»)

ИНН 5001104410

Юридический адрес: 109382, Россия, г. Москва, ул. Судакова, д.10, офис.520

Адрес места осуществления деятельности: 121205, г. Москва, Западный административный округ, Можайский р-он, Инновационный Центр Сколково, Большой б-р, д. 42, стр. 1

Общество с ограниченной ответственностью «ТОП-СЕНС»

(ООО «ТОП-СЕНС»)

ИНН 9719025018

Адрес: 105264, г. Москва, вн. тер. г. муниципальный округ Измайлово, ул. 5-я Парковая, д. 33, подв. 0, помещ. 2

Телефон: +7 (495) 66-46-911

E-mail: info@topsense.su

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 142300, Россия, Московская область, г. Чехов,

Симферопольское ш., д. 2, Литера А, помещ. I

Адрес: 355021, Россия, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А

Тел.: +7 (495)-108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.313733

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

01 сентябп5 лг 1865

от « » _ 2025 г. №

Лист № 1

Всего листов 6

Регистрационный № 44825-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители коэффициента шума Х5М-04 Назначение средства измерений

Измерители коэффициента шума Х5М-04 (в дальнейшем - измерители) предназначены для измерения коэффициента шума и коэффициента передачи радиотехнических устройств.

Описание средства измерений

Конструктивно измерители выполнены в металлическом корпусе. Измерители (ПК), для связи

работают под управлением внешнего персонального компьютера с персональным компьютером используется интерфейс Ethernet.

супергетеродинный

компьютера (ПК),

Работа измерителей, представляющих собой панорамный измерительный приемник, управляемый от внешнего персонального основана на сравнении шумов исследуемого объекта с шумами известной интенсивности, создаваемыми измерительным генератором шума (ГШ), характеризуемым избыточной относительной шумовой температурой (ИОШТ). Измерение коэффициента шума объекта в требуемом диапазоне рабочих частот выполняется в два этапа: вначале осуществляется процедура «Калибровка» измерителей, при которой к их входу подключается ГШ и поочередно измеряются и запоминаются уровни шума на выходе измерителей при включенном и обесточенном состояниях ГШ; по результатам этих измерений вычисляется собственный коэффициент шума измерителей. Для перехода от процедуры «Калибровка» к процедуре «Измерение» между выходом ГШ и входом измерителей включается исследуемый объект и вновь поочередно измеряются и запоминаются уровни шума на выходе измерителей при включенном и обесточенном состояниях ГШ.

В процессе работы измерителей сигналы на выходе усилителя промежуточной частоты (ПЧ) приемника преобразуются в цифровой код и поступают в схемы цифровой обработки, после чего подаются на вход ПК. ПК обеспечивает панорамное отображение результатов измерений и выполняет ряд вычислительных функций.

Измерители имеют две опции. При наличии опции «АПА» на вход измерителей устанавливается адаптер питания для подачи электропитания на исследуемое устройство через центральный проводник коаксиального радиоизмерительного тракта. При наличии опции «АТА» на вход измерителей устанавливается высокочастотный (ВЧ) ступенчатый аттенюатор для тестирования устройств с большим коэффициентом передачи. Модификации измерителей с указанием соответствующих им опций приведены в таблице 1.

Таблица 1 -

Х5М-04

Наименование	Примечание
Измеритель коэффициента шума Х5М-04/1	нет опций
Измеритель коэффициента шума Х5М-04/2	опция «АТА»
Измеритель коэффициента шума Х5М-04/3	опция «АПА»
Измеритель коэффициента шума Х5М-04/4	опции «АТА» и «АПА»

Внешний вид измерителя, место нанесения знака утверждения типа, заводского номера, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

Рисунок 1 - Внешний вид измерителя Х5М-04 (передняя панель)

Рисунок 2 - Внешний вид измерителя Х5М-04 (задняя панель)

Заводской номер, состоящий из 10 арабских цифр, наносится на заднюю стенку корпуса измерителя в виде наклейки. Формат нанесения заводского номера цифровой. Ограничение доступа к местам настройки (регулировки), осуществляется путем нанесения мастичных пломб на винтах крепления задней стенки измерителя.

Нанесение знака поверки на измеритель не предусмотрено.

Программное обеспечение

Измерители работают под управлением внешнего персонального компьютера с установленным программным обеспечением (программа управления Х5М-04 ЖНКЮ.02010-00), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений. Информационный обмен между измерителями и персональным компьютером осуществляется по интерфейсу Ethernet.

Программное обеспечение (ПО) реализовано без выделения метрологически значимой части.

Метрологические характеристики измерителей нормированы с учетом влияния программного обеспечения.

Таблица 2 - Идентификационные данные ПО

Идентификационное данные (признаки)	Значение
Идентификационное наименование ПО	Graphit X5M
Номер версии (идентификационный номер ПО)	2.3 и выше
Цифровой идентификатор ПО	-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:

- процессор Intel® Pentium® 4 или AMD Athlon® 64 (с частотой 2 ГГц и более);
- операционная система Windows® XP (SP 3), Windows® Vista, Windows® 7, 8;
- разрешение экрана 1024x768;

(для 32-разрядной системы) или 2 Гб
- оперативная память 1 Гб

(для 64-разрядной системы);

Ethernet;

к ПК использовать кабель Ethernet типа

- наличие адаптера локальной сети -
- для подключения измерителя

Патч-корд из комплекта измерителя, либо аналог.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон рабочих частот, МГц	от 10 до 4 000
Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора в течение одного года	±2,5-10^-6
Пределы допускаемой относительной погрешности установки (настройки) частоты	± 2-10^-5
Пределы допускаемой абсолютной погрешности измерения частоты синусоидального сигнала (нормируются при полосе пропускания селективного фильтра 100 кГц), кГц	±(2-10^-5 f *+5)
Ширина полосы пропускания селективных фильтров, МГ ц	0,1; 0,3; 1,0 и 3,0
Диапазон измерений коэффициента шума, дБ:
при ИОШТ ГШ от 4 до 7 дБ	от 0 до 15
при ИОШТ ГШ от 12 до 17 дБ	от 0 до 24
при ИОШТ ГШ от 20 до 22 дБ	от 0 до 30

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерения коэффициента шума из-за нелинейности измерительного тракта, дБ	±0,1
Нестабильность результатов измерения коэффициента шума в течение 10 минут после установления рабочего режима (при отклонении температуры окр. среды не более ±1°С), не более, дБ	±0,05
Диапазон измерений коэффициента передачи, дБ	от -20 до +30
Пределы допускаемой абсолютной погрешности измерения коэффициента передачи из-за нелинейности измерительного тракта, дБ	±0,15
Пределы абсолютной погрешности измерения коэффициента передачи, обусловленной переключением аттенюатора ПЧ, дБ	±0,2
Предел допускаемого среднего квадратического отклонения случайной погрешности измерения коэффициента передачи, дБ	0,03
Диапазон ослаблений аттенюатора ПЧ с шагом 2 дБ, дБ	от 0 до 36
Диапазон ослаблений аттенюатора ВЧ с шагом 10 дБ для опции «АТА», дБ	от 0 до 70
Собственный коэффициент шума (в диапазоне температур (20±5)°С), не более, дБ	8
Собственный коэффициент шума для опций «АТА» и/или «АПА», шума (в диапазоне температур (20±5) °С), не более, дБ	10
Изменение собственного коэффициента шума при изменении температуры окружающей среды в пределах рабочих условий эксплуатации, не более, дБ	±3
Пределы допускаемой погрешности градуировки генераторов шума (без учета погрешностей из-за рассогласования радиоизмерительного тракта и ИОШТ используемого в качестве эталона генератора шума), дБ	±0,1

* где f - частота входного сигнала, кГц

Таблица 4 - Технические

Наименование характеристики	Значение
Тип соединителя входа «СВЧ»	N, розетка
Номинальное значение входного сопротивления, Ом	50
КСВН входа «СВЧ», не более	1,8
КСВН входа «СВЧ» для опций «АТА» и/или «АПА», не более	2,0
Тип соединителя выхода питания ГШ	BNC, розетка
Напряжение питания ГШ, В	+28
Напряжение питания от сети переменного тока частотой 50 Гц, В	от 198 до 242
Потребляемая мощность, не более, В. А	50
Время установления рабочего режима, не более, ч	1
Время непрерывной работы, не менее, ч	16
Габаритные размеры, не более, мм
- высота	170
- ширина	275
- дина	380
Масса, не более, кг	9
Степень защиты по ГОСТ 14254-96	IP 20
Рабочие условия эксплуатации:
диапазон рабочих температур, °С	от +15 до +35
относительная влажность при температуре 25 °С, %, не более	80
атмосферное давление, мм рт. ст	от 630 до 800

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	10 000
Назначенный срок службы, не менее, лет	5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ЖНКЮ.468166.021 РЭ типографским способом (в верхнем правом углу) и маркируется на передней панели измерителя методом шелкографии (в левом нижнем углу).

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование, тип	Обозначение	Количество, шт.	Примечание
Измеритель коэффициента шума Х5М-04/1, Х5М-04/2, Х5М-04/3, Х5М-04/4	ЖНКЮ.468166.021	1	модификация определяется при заказе
Кабель СВЧ	ЖНКЮ.685661.003-03	1
Кабель соединительный		1
Переход коаксиальный ПК2- 18-01Р-11	ЖНКЮ.468562.016-01	1	поставляется по согласованию с потребителем
Кабель Ethernet	ЖНКЮ.685611.077	1	патч-корд Cat.5e или аналог
Кабель питания	ЖНКЮ.685631.067	1	с заземляющим проводником, евростандарт
Руководство по эксплуатации	ЖНКЮ.468166.021 РЭ	1
Формуляр	ЖНКЮ.468166.021 ФО	1
Методика поверки	-	1
Программа управления Х5М	ЖНКЮ.02010-00	1	поставляется на отдельном цифровом носителе
Упаковка	ЖНКЮ.305639.004	1

Сведения о методиках (методах) измерений

приведены в разделе 4 «Использование по назначению» документа ЖНКЮ.468166.021 РЭ «Измеритель коэффициента шума Х5М-04. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.475 - 82 ГСИ. Стандартный коэффициент шума и эквивалентная шумовая температура усилительных и приемных устройств. Методика выполнения измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ЖНКЮ.468166.021 ТУ «Измеритель коэффициента шума Х5М-04. Технические условия»

МИ 2171-91 Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот 0,002 - 178,3 ГГц (государственная поверочная схема)

Правообладатель

Акционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «МИКРАН»)

ИНН 7017211757

Юридический адрес: 634041, г. Томск, пр-кт Кирова, д. 51д

Изготовитель

Акционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «МИКРАН»)

ИНН 7017211757

Юридический адрес: 634041, г. Томск, пр-кт Кирова, д. 51д

Телефон: (3822) 41-34-03, 41-34-06

Факс: (3822) 42-36-15

Е-mail: pribor@micran.ru

Web-сайт: www.micran.ru

Испытательный центр

Федеральное государственное унитарное научно-исследовательский институт физико-технических

(ФГУП «ВНИИФТРИ»)

Место нахождения (юридический адрес):

предприятие

«Всероссийский

и радиотехнических измерений»

Российская Федерация, 141570,

Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ВНИИФТРИ, к. 11 Почтовый адрес предприятия: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево.

Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00

E-mail: office@vniiftri.ru Уникальный номер записи в реестре аккредитованных лиц № 30002-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_! » 2025 г. №

Лист № 1

Всего листов 9

Регистрационный № 62293-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex Назначение средства измерений

Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex (далее - датчики температуры) предназначены для измерений температуры жидких и газообразных и сыпучих сред, не агрессивных к материалу защитного корпуса.

Описание средства измерений

Принцип действия датчиков температуры основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), пропорциональной разности температур рабочего конца и свободных концов двух проводников (термоэлектродов) из различных металлов или сплавов.

Датчики температуры состоят из одного, или нескольких конструктивно связанных, первичных преобразователей температуры, защитного корпуса с монтажными элементами или без них и коммутационных устройств в виде клеммной головки, коробки, разъема или удлиняющих проводов.

Первичный преобразователь датчиков температуры выполнен в виде проволочной или кабельной термопары.

Проволочная термопара представляет собой керамическую соломку или бусы с размещёнными внутри нее одной, двумя или тремя парами термоэлектродов, расположенными параллельно друг другу. Материал соломки и бус - алюмооксидная керамика. Термоэлектроды проволочной термопары со стороны рабочего торца попарно сварены между собой, образуя один, два или несколько рабочих спаев. Проволочная термопара помещена в защитный корпус, также имеются исполнения без защитного чехла. Свободные концы термоэлектродов подключаются к клеммам головки датчика температуры или к удлиняющим проводам.

Кабельная термопара представляет собой гибкую металлическую трубку с размещёнными внутри нее одной, двумя или тремя парами термоэлектродов, расположенными параллельно друг другу. Пространство вокруг термоэлектродов заполнено уплотненной мелкодисперсной минеральной изоляцией. Термоэлектроды кабельной термопары со стороны рабочего торца попарно сварены между собой, образуя один, два или три рабочих спая. Рабочий торец заглушен с помощью сварки, либо имеет открытый спай. Свободные концы термоэлектродов подключаются к клеммам головки датчика температуры или к удлиняющим проводам.

В клеммную головку или коробку могут устанавливаться измерительные преобразователи (ИП). ИП преобразуют сигнал от первичного преобразователя в унифицированный выходной сигнал постоянного тока по ГОСТ 26.011-80 и (или) цифровой сигнал по протоколу HART, PROFIBUS-PA, FOUNDATION Fieldbus.

В датчики температуры с клеммными головками, предусматривающих визуализацию результатов измерений, встраивается дисплей.

Номинальная статическая характеристика (НСХ) датчиков температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex - в соответствии с ГОСТ Р 8.585-2001, а ТПВР (тип С) - в соответствии с ASTM E230/E230M-12.

Модификации и схема обозначения датчиков температуры представлены в таблице 1.

Таблица 1

0~l 0- 0- 0^/ 0^/ 0

10 ¹¹ 12 13 14 15 16

хх.хх — х

ТППТ

4 ^{5 6} 7 8 9

№ поля	Описание поля	Код поля	Расшифровка
1	Тип датчика	ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex	Термопреобразователь, тип
2	НСХ первичного преобразователя (ИИ)	Не заполнено	ТПП (S) по ГОСТ Р 8.585-2001	ТППТ
		R	ТПП (R) по ГОСТ Р 8.585-2001
		Не заполнено	ТПР (B) по ГОСТ Р 8.585-2001	ТПРТ
		Не заполнено	ТВР (С) по ASTM E230	ТПВР
		A1, A2, A3	ТВР (A-1), ТВР(А-2), ТВР(А-3) по ГОСТ Р 8.585-2001
3	Конструктивная модификация	Согласно Руководству по эксплуатации (РЭ)
4	Кабельный ввод
5	Узел коммутации
6	Диаметр термоэлектродов
7	Класс допуска ПП	1, 2, 3	Согласно таблицы 3
8	Вид выходного сигнала	Не заполняется	Сигнал ТЭДС в соответствие с НСХ
		Т	4-20 мА
		Н	4-20 мА + HART
		Р	Profibus
		F	Fieldbus
		W	Wireless HART
9	Условное обозначение точности датчика температуры с ИП	15 - 100	Согласно таблицы 4
10	Исполнение рабочего спая ПП	И, О	Изолированный спай
			Открытый спай только для 01.01
11	Количество ПП в одном изделии	Не заполнено	Один первичный преобразователь
		№	№ первичных преобразователей
12	Материал наружной оболочки	Согласно Руководству по эксплуатации (РЭ)
13	Наружный диаметр рабочей части d, мм
14	Монтажная длина датчика, мм
15	Вспомогательный размер, мм
16	Характерный геометрический параметр

Фотографии общего вида датчиков температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex приведены на рисунке 1.

Рисунок 1 - Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex

	. я .		ЙМ
		I	Й
			згмов
ж			1



			L3
		/ч»спз




				^lr(2IЗa..!4SO)
				L

_
		)

1 ! 1
	L

Программное обеспечение

Программное обеспечение (ПО) датчиков температуры состоит только из встроенной в корпус измерительных преобразователей метрологически значимой части ПО.

Идентификационные данные встроенной части ПО представлены в таблицах 2-6.

Таблица 2

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО (4ч20 мА)	tok.bin
Номер версии (идентификационный номер) ПО ⁽*⁾	6.13.1002
Цифровой идентификатор программного обеспечения	по номеру версии

Таблица 3

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО (4ч20 мА+HART)	harl.bin
Номер версии (идентификационный номер) ПО ⁽*⁾	6.13.1002
Цифровой идентификатор программного обеспечения	по номеру версии

Таблица 4

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО (Profibus)	profibus.bin
Номер версии (идентификационный номер) ПО ⁽*⁾	1.20.1006
Цифровой идентификатор программного обеспечения	по номеру версии

Таблица 5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО (Fiedbus)	fieldbus.bin
Номер версии (идентификационный номер) ПО ⁽*⁾	1.0.291
Цифровой идентификатор программного обеспечения	по номеру версии

Таблица 6

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО (Wireless HART)	wireless.bin
Номер версии (идентификационный номер) ПО ⁽*⁾	1.00.1
Цифровой идентификатор программного обеспечения	по номеру версии

Примечание: ⁽*⁾ - и более поздние версии.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014) - ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Метрологические и технические характеристики

Метрологические характеристики датчиков температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex без ИП приведены в таблице 7.

Таблица 7

Тип датчика температуры	Условное обозначение НСХ	Диапазон измерений ⁽¹⁾, °С		Класс допуска первичного преобразователя	Пределы допускаемых отклонений ТЭДС от НСХ, °С
Тип датчика температуры	Условное обозначение НСХ	от	до	Класс допуска первичного преобразователя	Пределы допускаемых отклонений ТЭДС от НСХ, °С
		0	1100	1	± 1,0
ТППТ	S, R	св. 1100	1600	1	± (1,0 + 0,003-(t-1100)
ТППТ Ex	S, R	0	600	2	± 1,5
		св. 600	1600	2	± 0,0025^t
ТПРТ ТПРТ Ex		600	1800	2	± 0,0025^t
	B	600	800	3	± 4,0
		св. 800	1800	3	± 0,005^t
	С	600	1800	3	± 0,01-t
ТПВР	A-1, A-2, A-3	1000	1800	2	± 0,005^t
		1000	1800	3	± 0,007-t

Примечание:

⁽¹⁾ - Указаны предельные значения, конкретный диапазон, в зависимости

от конструктивной модификации и наличия ИП, указан в паспорте и приводится на шильдике датчика.

Метрологические характеристики датчиков температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex с выходным сигналом постоянного тока и (или) цифровым сигналом по протоколам HART, Profibus, Fieldbus, Wireless HART приведены в таблице 8.

Таблица 8

Тип датчика температуры	Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1	Диапазон измерений tn, °С	Пределы допускаемой основной погрешности, °С
ТППТ ТППТ Ex	H30, F30, P30, W30	от 100 до 650	± 2 °С
	H30, F30, P30, W30	св. 650 до 1600	± 0,3 % (от tn)
	H15, F15, P15	от 100 до 1000	± 1,5 °С
	H15, F15, P15	св. 1000 до 1600	± 0,15 %
	T40	от 100 до 650	± 2,5 °С
	T40	св. 650 до 1600	± 0,4 %
	Т25	от 100 до 900	± 2,3 °С
	Т25	св. 900 до 1600	± 0,25 %
ТПРТ ТПРТ Ex	H60, F60, P60, W60	от 100 до 700	± 4,5 °С
	H60, F60, P60, W60	св. 700 до 1800	± 0,6 %
	H30, F30, P30, W30	от 100 до 700	± 2 °С
	H30, F30, P30, W30	св. 700 до 1800	± 0,3 %
	Т60	от 100 до 750	± 4,5 °С
	Т60	св. 750 до 1800	± 0,6 %
	Т40	от 100 до 650	± 2,5 °С
	Т40	св. 650 до 1800	± 0,4 %
ТПВР	Н100, F100, P100	от 100 до 700	± 7 °С
	Н100, F100, P100	св. 700 до 1800	± 1 %
	Т100	от 100 до 1000	± 10 °С
	Т100	св. 1000 до 1800	± 1 %

Примечания:

а) tn = tmax tmin, С (1)

где tmax и tmin - верхний и нижний пределы диапазона измерений (указан в паспорте

и приводится на шильдике датчика).

б) Пределы погрешности указаны для нормальных условий эксплуатации и учитывают вклад погрешности, вызванной автоматической компенсацией температуры холодных спаев.

Метрологические характеристики ИП, входящих в состав датчиков температуры, в зависимости от вида выходного сигнала и условного обозначения точности датчика температуры, приведены в таблице 9.

Таблица 9

Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1	Диапазон измерений tn, °С	Пределы допускаемой основной погрешности ИП⁽¹⁾, °С
Т100, T60, T40, T25	от 100 до 1800	± 2,0
Н100, F100, P100, W100, Н60, F60, P60, W60, Н30, F30, P30, W30, Н15, F15, P15	от 100 до 1800	± 1,0
⁽¹⁾ - допускается применение других ИП с погрешностями не хуже указанных

Пределы допускаемой абсолютной погрешности

внутренней компенсации температуры свободных (холодных) концов термопары, преобразователем, приведены в таблице 10.

автоматической измерительным

Таблица 10

Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1	Пределы допускаемой погрешности, °С
Т25, Т40, T60, T100, Н100, F100, P100, Н60, F60, P60, W60, Н30, F30, P30, W30, Н15, F15, P15	± 0,5 °C

Пределы допускаемой дополнительной погрешности, вызванной отклонением окружающей температуры от нормальной (23 ± 5) °С на каждый 1 °С, приведены в таблице 11.

Таблица 11

Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1

Диапазон измерений

tn, °С

Пределы допускаемой дополнительной погрешности, °С

Т100, T60, T40, T25

от 100 до 1800

± 0,01 % (от диапазона измерений)

Н100, F100, P100, Н60, F60, P60, W60, Н30,

F30, P30, W30, Н15, F15, P15

от 100 до 1800

± 0,005 %

Основные технические характеристики датчиков температуры ТППТ, ТПРТ, ТПВР приведены в таблице 12.

Таблица 12

Параметр	Значение
Напряжение питания ИП, В	от 8 до 35
Напряжение питания ИП, В (для Ех исполнения)	от 8 до 30
Сопротивление внешней нагрузки, Ом	от 0,1 до Rнагр = (ипитания — 7,2)/0,023
Электрическое сопротивление изоляции датчиков температуры, при температуре 25 + 10 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее	100
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 529312008	Группа исполнений L3
Группы механического исполнения по ГОСТ 30631-99 и ГОСТ 17516.1-90	Группа исполнений М1
Степень защиты оболочки по ГОСТ 14254-96	В зависимости от конструктивной модификации IP40 (для простого исполнения), IP55, IP65, IP66, IP68. Конкретная степень указывается в паспорте датчика.
Нормальные условия эксплуатации для датчиков с установленными ИП	Температура 23 ± 5 °С, относительная влажность не более 95 %
Рабочие условия эксплуатации для датчиков с установленными ИП	Температура от -55 до + 85 °С, относительная влажность не более 98 %
Рабочие условия эксплуатации для датчиков с дисплеем.	Температура от -40 до + 85 °С, относительная влажность не более 98 %
Рабочие условия эксплуатации для датчиков без ИП.	Температура от - 60 до + 120 °С, относительная влажность не более 98 %

На отдельном шильдике датчики температуры ТППТ Ex, ТПРТ Ex имеют маркировку вида 0E\iaIICT6X («искробезопасная электрическая цепь»).

Дрейф метрологических характеристик измерительных преобразователей не превышает значений, указанны\ в таблице 13.

Таблица 13

Время эксплуатации	Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1	Значение
2 года	Н100, F100, P100, Н60, F60, P60, W60, Н30, F30, P30, W30, Н15, F15, P15	± 0,10 % (от диапазона измерений)
2 года	Т100, T60, T40, T25	± 0,15 %

Показатели надежности датчиков (таблица 14) установлены в соответствии с ГОСТ 27883-88 и учитывают условия и\ эксплуатации.

Значения факторов, влияющи\ на датчики при эксплуатации и величины дрейфа первичны\ преобразователей, приведены в РЭ для конкретны\ конструктивны\ модификаций.

В зависимости от наличия и уровня приведенны\ факторов, условия эксплуатации разделены на группы и указаны в таблице 14.

Таблица 14

Группа условий эксплуатации	Вероятность безотказной работы	Средний срок службы	Гарантийный срок эксплуатации
II¹	0,85 за 16 000 часов	4 года	2 год
Ш¹	0,85 за 8 000 часов	2 года	1 год
IV	Не нормирована	Не нормирован	Не нормирован
¹ - эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам.

Назначенный срок службы зависит от группы условий эксплуатации и равен интервалу между поверками (ИМП). При успешном прохождении датчиком температуры периодической поверки, назначенный срок службы продлевается на величину следующего ИМП. ИМП не нормирован для IV группы эксплуатации, т.е. первичная поверка при вводе в эксплуатацию.

В таблице 15 приведено соответствие температуры применения и групп условий эксплуатации.

Таблица 15

Тип датчика температуры	Температура применения¹, °С		Группа условий эксплуатации	Дрейф за ИМП ⁽²⁾, °С, не более
Тип датчика температуры	от	до	Группа условий эксплуатации	Дрейф за ИМП ⁽²⁾, °С, не более
ТППТ ТППТ Ex	0	1100	II	± 1
	св. 1100	1200	III	± (1,0 + 0,003^(t-1100)²)
	св. 1200	1300	III	± (0,002 t)
	св. 1300	1600	IV	-
ТПРТ ТПРТ Ex	600	1200	II	± (0,0025 t)
	св. 1200	1400	III	± (0,0025 t)
	св. 1400	1600	III	± (0,005 t)
	св. 1600	1800	IV	-
ТПВР	600	1800	IV	-

Примечание к таблице 15:

⁽¹⁾ - Указаны предельные значения, конкретный диапазон, в зависимости от конструктивной модификации, указан в паспорте датчика.
⁽²⁾ - Значение дрейфа зависит от конструктивной модификации и приведено в руководстве по эксплуатации

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом (в левом верхнем углу), а также при помощи наклейки на корпус датчиков температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex.

Комплектность средства измерений

Комплект поставки указан в таблице 16.

Таблица 16

Наименование	Кол-во	Примечание
Датчик температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex	1 шт.	исполнение - в соответствии с заказом
Паспорт	1 экз.	на каждую штуку
Руководство по эксплуатации	1 экз.	на партию в один адрес
Методика поверки	1 экз.	на партию в один адрес, для датчиков, с установленными ИП и для ТПВР

Таблица 17

Наименование	Основные характеристики
Термостаты переливные прецизионные серии ТПП-1	Диапазон от минус 75 до плюс 300 °С, нестабильность поддержания температуры не более ± 0,01 °С
Термостат с флюидизированной средой FB-08	Диапазон от 50 до 700 °С, нестабильность поддержания температуры не более ± 0,08 °С
Горизонтальная трубчатая печь МТП-2М-50-500	Диапазон от 100 до 1200 °С, нестабильность поддержания температуры не более ± 0,1 °С/мин
Высокотемпературная печь ВТП 1600-1	Диапазон воспроизводимых температур от 300 до 1600 °С, нестабильность поддержания температуры не более ± 0,4 °С/мин
Эталонные термометры сопротивления ПТСВ, ЭТС-100	Диапазон измеряемой температуры от - 200 до + 660 °С, 3 разряд, согласно ГОСТ 8.558-2009
Преобразователь термоэлектрический эталонный ТП^Ю	Диапазон измеряемой температуры от 300 до 1200 °С, 2 разряд, согласно ГОСТ 8.558-2009
Преобразователь термоэлектрический платинородий платиноро-диевый эталонный ПРО	Диапазон измеряемой температуры от 600 до 1600 °С, 2 разряд, согласно ГОСТ 8.558-2009
Измерители температуры многоканальные прецизионные МИТ 8	At = ± (0,004 + 10^-5-t) °С - для термопреобразователей сопротивления, At = ± 0,15 °С - для термоэлектрических преобразователей
Калибратор - измеритель унифицированных сигналов эталонный ИКСУ-2000	Пределы допускаемой основной погрешности измерений: AI = ± (10-4 • I + 1) мкА, AU = ± (7^ 10-5 • \|U\| + 3) мкВ воспроизведения: AU = ± (7-10-5 • \|U\| + 3) мкВ, AR = ± 0,025 Ом

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации датчиков температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия

ASTM E230/E230M ASTM. Стандартные функции и таблицы термоэлектродвижущей силы для стандартных термопар

ТУ 4211-005-10854341-2015 «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Технические условия»

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки

Изготовитель

Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ»)

ИНН 4025016433

Юридический адрес: 249034, Калужская обл., г. Обнинск, пр-кт Ленина, д. 144, офис 72

Тел./факс: (48439) 9-37-41, 9-37-42, 9-37-43

E-mail: zakaz@tesey.com, web: www.tesey.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озёрная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Техническая поддержка

3081 Kb

Файлов: 3 шт.
