№2229 от 23.10.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 492839
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 19 сентября 2022 г. № 2316 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 2229 от 23.10.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
23 октября 2023 г. № 2229
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 19 сентября 2022 г. № 2316 «О внесении изменений в сведения об утвержденных типах средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 1 приложения к приказу от 19 сентября 2022 г. № 2316 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\________—_________✓
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2229
Лист № 1 Регистрационный № 56246-14 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные ОВЕН ПД100И
Назначение средства измеренийПреобразователи давления измерительные ОВЕН ПД100И (далее - преобразователи) предназначены для измерений и преобразований абсолютного давления, избыточного давления, вакуумметрического давления, избыточно-вакуумметрического давления, гидростатического давления и разности давлений жидкостей, газов и пара в унифицированный аналоговый выходной сигнал силы постоянного тока или цифровой выходной сигнал, а также отображения измеренного значения давления на встроенном индикаторе.
Описание средства измеренийПринцип действия преобразователей заключается в измерении давления среды, воздействующего на чувствительный элемент преобразователей. Чувствительным элементом преобразователей является тензорезистивный элемент.
Конструктивно преобразователи состоят из сенсорного модуля с тензорезистивным чувствительным элементом и микропроцессорного модуля.
Измеряемое давление подается в камеру сенсорного модуля, деформация его чувствительного элемента (мембраны, механически воздействующей на диэлектрик, на котором размещена тензочувствительная полупроводниковая схема из четырех кремниевых тензорезисторов, соединенных в мост Уитсона) преобразуется в изменение электрического сопротивления постоянному току тензорезисторов, которое преобразуется микропроцессорным модулем в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА или в цифровой выходной сигнал по интерфейсу RS-485, пропорциональный приложенному к тензорезистивному чувствительному элементу давлению.
Преобразователи в зависимости от конструктивного исполнения обладают функцией перенастройки диапазона измерений. Коэффициент перенастройки до 5:1. Преобразователи с функцией перенастройки диапазона измерений дополнительно оснащены кнопками и встроенным жидкокристаллическим дисплеем для управления настройками и индикации значений давления на входе преобразователя.
Преобразователи предназначены для измерения давления сред, по отношению к которым материалы преобразователей, контактирующие с измеряемой средой, являются коррозионностойкими.
Преобразователи могут иметь взрывозащищенное исполнение с видами взрывозащиты «искробезопасная электрическая цепь» или «взрывонепроницаемая оболочка».
Преобразователи выпускаются в исполнениях, отличающихся типом измеряемого давления, верхним пределом преобразований/измерений давления, пределами допускаемой основной погрешности, материалом мембраны, способом присоединения к измерительному процессу, типом выходного сигнала, исполнением корпуса, типом электрического подключения, наличием индикации, наличием взрывозащищенного исполнения.
Структура условного обозначения рисунке 1.
исполнений преобразователей приведена на
ПД100И - X
________________________I I____________________________________I I_______________________________________I I________________________
_________________________I__________________________I______________________________________I___________________I___________________________
9 10 11
2 3 4 5
Рисунок 1 - Структура условного обозначения исполнений преобразователей
|
Таблица 1 - Р |
асшифровка структуры условного обозначения исполнений преобразователей | |
|
Позиция |
Код |
Описание |
|
1 |
ПД100И |
Обозначение наименования преобразователей |
|
2 |
ДИ ДА ДВ ДИВ ДГ ДД |
Обозначение типа измеряемого давления: ДИ - избыточное давление; ДА - абсолютное давление; ДВ - вакуумметрическое давление; ДИВ - избыточно-вакуумметрическое давление; ДГ - гидростатическое давление; ДД - разность давлений (дифференциальное давление). |
|
3 |
от -0,1 до 100 |
Верхний предел преобразований измерений (далее - ВПИ) давления в соответствии с технической документацией в МПа. |
|
4 |
от 1 до 8 |
Материал мембраны тензорезистивного чувствительного элемента в соответствии с технической документацией. |
|
5 |
от 1 до 12 |
Способ присоединения к измерительному процессу в соответствии с технической документацией. |
|
6 |
от 1 до 8 |
Исполнение корпуса или тип электрического подключения в соответствии с технической документацией. |
|
7 |
от 0,25 до 2,5 |
Пределы допускаемой приведенной (к ВПИ) основной погрешности измерений давления в %. |
|
8 |
отсутствует 2 |
Тип встроенной индикации: без индикации ЖК - дисплей |
|
9 |
отсутствует R |
Тип выходного сигнала: от 4 до 20 мА; цифровой сигнал RS-485 |
|
10 |
отсутствует EXI EXD |
Взрывозащищенное исполнение: общепромышленное исполнение; искробезопасная электрическая цепь; взрывонепроницаемая оболочка. |
|
11 |
от 1 до 1000 |
Длина встроенного кабеля в соответствии с технической документацией в метрах (только для преобразователей в исполнении со встроенным кабелем). |
Заводской номер в виде цифрового кода наносится типографским способом на этикетку или методом гравировки на корпусе преобразователя или на металлической пластине прикреплённой на корпусе преобразователя.
Общий вид преобразователей представлен на рисунках 2 - 6.
Нанесение знака поверки на преобразователи в обязательном порядке не
исполнения с типами измеряемого давления ДА, исполнение с типом измеряемого
ДИ, ДВ, ДИВ давления ДД

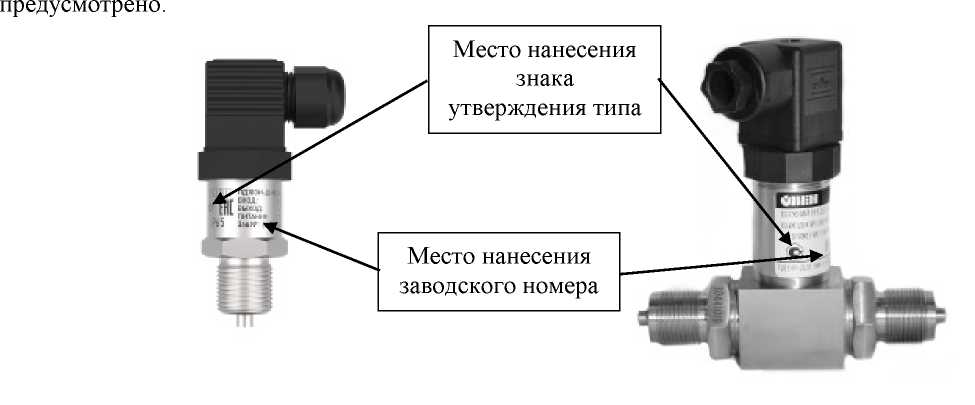

Рисунок 2 - Общий вид преобразователей давления измерительных ОВЕН ПД100И с разъёмом стандарта DIN43650 (EN175301-803) с указанием места нанесения знака
утверждения типа, места нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера

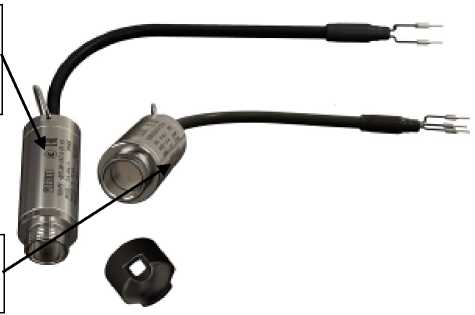

Рисунок 3 - Общий вид преобразователей давления измерительных ОВЕН ПД100И с разъёмом М12 с типами измеряемого давления ДА, ДИ, ДВ, ДИВ с указанием места нанесения знака утверждения типа, места нанесения заводского номера
с типами измеряемого давления ДА, ДИ, ДВ, ДИВ
исполнение с типом измеряемого давления ДГ

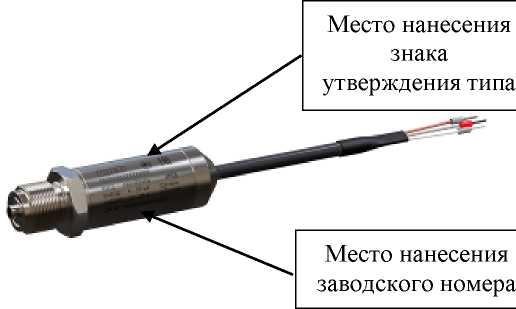

Рисунок 4 - Общий вид преобразователей давления измерительных ОВЕН ПД100И со встроенным кабелем с указанием места нанесения знака утверждения типа, места нанесения заводского номера
исполнение с типом измеряемого давления ДД

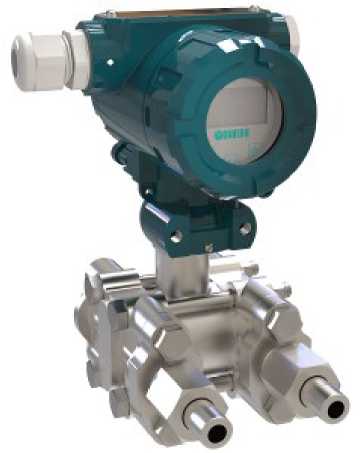

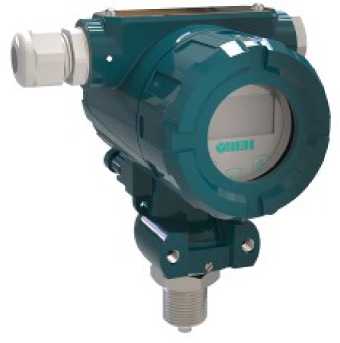

Рисунок 5 - Общий вид преобразователей давления измерительных ОВЕН ПД100И со встроенным дисплеем в общепромышленном исполнении
исполнения с типами измеряемого давления ДА, ДИ, ДВ, ДИВ
исполнения с типами измеряемого давления ДА, ДИ, ДВ, ДИВ
исполнение с типом измеряемого давления ДД

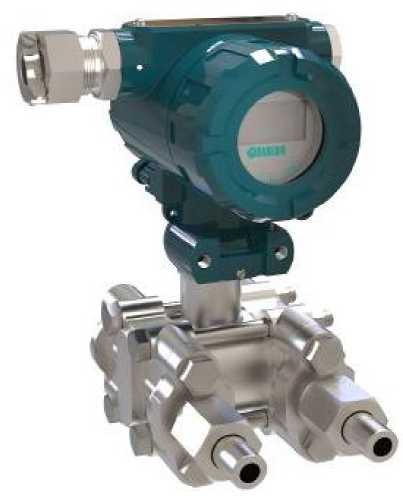

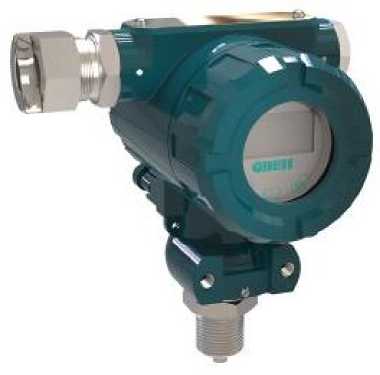

Рисунок 6 - Общий вид преобразователей давления измерительных ОВЕН ПД100И со встроенным дисплеем в исполнении со взрывонепроницаемой оболочкой
Место нанесения знака утверждения типа
Место нанесения заводского номера

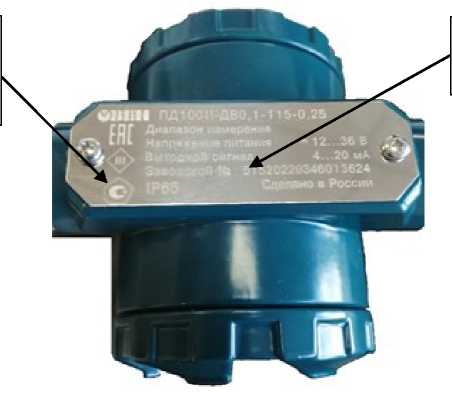

Рисунок 7 - Место нанесения знака утверждения типа, место нанесения заводского номера преобразователей давления измерительных ОВЕН ПД100И со встроенным дисплеем в общепромышленном исполнении и в исполнении со взрывонепроницаемой оболочкой
Пломбирование преобразователей не предусмотрено.
Преобразователи имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции преобразования измеренного давления в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА или в цифровой выходной сигнал по интерфейсу RS-485. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EmbSoft GSM v6.9.hex |
|
Номер версии (идентификационный номер ПО), не ниже |
6.9 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики в зависимости от типа измеряемого давления | |||||
|
ДА |
ДИ |
ДГ |
ДВ |
ДИВ |
ДД | |
|
Нижний предел преобразований/измерений давления, МПа |
0 |
0 |
0 |
0 |
-0,1 |
0 |
|
Верхний предел преобразований/измерений давления, МПа |
2,5 |
100,0 |
2,5 |
-0,1 |
2,4 |
6,3 |
|
Минимальный диапазон преобразований/ измерений давления, МПа 1) |
0,1 |
0,00025 |
0,01 |
0,00025 |
0,0002 |
0,004 |
|
Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА |
от 4 до 20 | |||||
|
Пределы допускаемой приведенной (к ВПИ) основной погрешности преобразований давления, у 2), % |
±0,25; ±0,5; ±1,0; ±1,5; ±2,5 | |||||
|
Вариация выходных сигналов, % |
±1|Y| | |||||
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений при изменении температуры окружающей среды от нормальных условий (от +18 до +28 °С включ.) в диапазоне рабочих условий измерений, на каждые 10 °С изменения температуры окружающего воздуха |
±0,5|y| | |||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики в зависимости от типа измеряемого давления | |||||
|
ДА |
ДИ |
ДГ |
ДВ |
Див |
ДД | |
|
Пределы дополнительной приведенной погрешности измерений при изменении нагрузочного сопротивления, на каждые 100 Ом, % |
±0,01 | |||||
|
Пределы дополнительной приведенной погрешности измерений при плавном изменении напряжения питания от номинального, на каждые 10 В, % |
±0,2 | |||||
|
Нормальные условия измерений:
|
от +18 до +28 от 30 до 85 от 84 до 106,7 | |||||
| ||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Цифровые интерфейсы |
RS-485 |
|
Рабочие условия измерений:
|
от -40 до +80 |
|
при температуре окружающего воздуха +35 °С), %, не более |
80 |
|
Напряжение питания постоянного тока, В: |
от 12 до 36 (номинальное 24 В) |
|
Масса1), кг, не более |
4,0 |
|
Потребляемая мощность, Вт, не более |
0,8 |
|
Габаритные размеры1), мм: | |
|
- ширина |
от 35 до 154 |
|
- высота |
от 66 до 330 |
|
- глубина |
от 35 до 114 |
|
Средняя наработка на отказ, ч |
500000 |
|
Средний срок службы, лет |
12 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-20142) |
1Ex ia IIC T6 Gb 1Ex d IIC T6 Gb |
| |
|
преобразователя. | |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку, нанесенную на корпус преобразователей, любым технологическим способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный |
ПД100И |
1 шт. |
|
Паспорт и гарантийный талон |
КУВФ.4О6230.100ПС |
1 экз. |
|
Руководство по эксплуатации |
КУВФ.406230.100РЭ |
1 экз. |
приведены в разделе 4 «Конструкция» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па»;
ТУ 4212-002-46526536-2009 «Преобразователи давления измерительные ОВЕН ПД100 и ОВЕН ПД200. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Завод № 423» (ООО «Завод № 423»)
ИНН 7112011490
Адрес деятельности: 301830, Тульская обл., г. Богородицк, Заводской пр-д, стр. 2 «Б» Место нахождения и адрес юридического лица: 301830, Тульская обл., г. Богородицк, Заводской пр-д, стр. 2 «Б»
Испытательный центрГосударственный центр испытаний средств измерений Открытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ГЦИ СИ ООО КИП «МЦЭ»)
ИНН 7733776245
125424 г. Москва, Волоколамское ш., д. 88, стр. 8
тел: (495) 491 78 12, (495) 491 86 55
E-mail: sittek@mail.ru, kip-mcr@nm.ru
Уникальный номер записи в реестре аккредитованных лиц № 30092-10.
в части вносимых изменений:
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
ИНН 5029124262
Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Web-сайт: https://prommash-test.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.
