ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 5/587/6

Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 5/587/6 (далее - СИКН) предназначена для автоматизированного измерения массы (массового расхода) нефтепродуктов (бензин, дизельное топливо, топливо и керосины для реактивных двигателей) при проведении учетных операций.

Описание средства измерений

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления (см. рисунок 1). Монтаж и наладка СИКН осуществляются непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

Принцип действия системы основан на использовании прямого метода динамических измерений массы нефтепродуктов, транспортируемых по трубопроводам, с помощью счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры и давления поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму. Часть измерительных компонентов СИКН формируют измерительные каналы (ИК) метрологические характеристики которых определяются комплектным методом.

В состав СИКН входят:

• - блок измерительных линий;

• - блок отбора арбитражной пробы;

• - узел подключения передвижной поверочной установки;

• - узел подключения к нефтепродуктопроводу;

• - система сбора, обработки информации и управления.

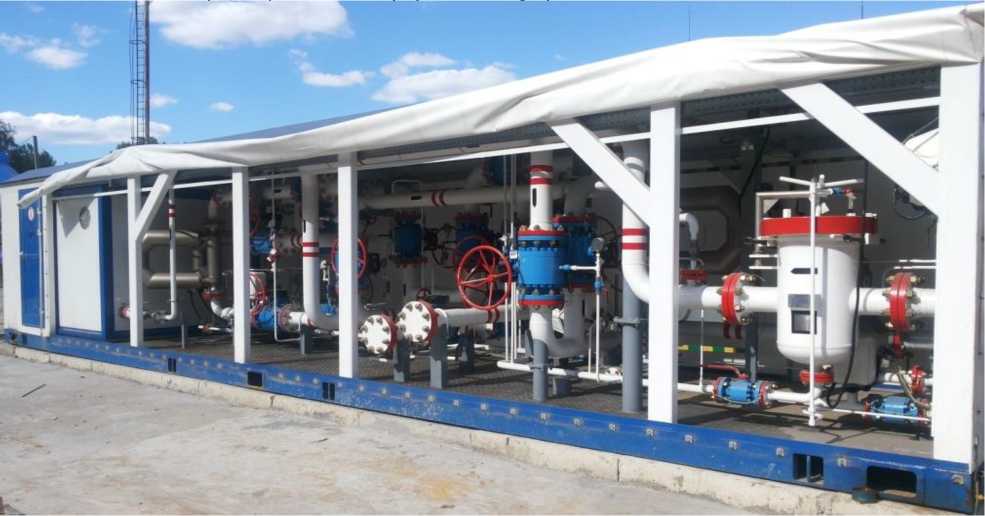

Рисунок 1 - Общий вид СИКН

В СИКН применены следующие измерительные компоненты, указанные в таблице 1.

Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.

Таблица 1

СИКН обеспечивает выполнение следующих основных функций:

• - автоматизированное измерение массы (массового расхода) нефтепродуктов в рабочих диапазонах расхода, температуры, давления;

• - автоматическое измерение температуры, давления нефтепродуктов;

• - измерение давления и температуры нефтепродуктов с помощью показывающих средств измерений давления и температуры соответственно;

• - поверка и контроль метрологических характеристик СРМ с применением поверочной установки в автоматизированном режиме;

• - контроль метрологических характеристик рабочих СРМ по контрольному СРМ в автоматизированном режиме;

• - защита алгоритма и программного обеспечения СИКН от несанкционированного доступа;

• - автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;

• - автоматический и ручной отбор проб нефтепродуктов;

• - регистрация и хранение результатов измерений, формирование отчетов.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, средства измерений снабжены средствами защиты в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

Программное обеспечение обеспечивает реализацию функций СИКН. Программное обеспечение (ПО) СИКН реализовано в комплексе измерительно-вычислительном ИМЦ-07 (далее - ИВК) и компьютере автоматизированного рабочего места (АРМ) оператора «Форвард «Pro». Наименования ПО и идентификационные данные указаны в таблице 2.

Таблица 2

ПО имеет:

• - свидетельство ФГУП «ВНИИМ им. Д.И. Менделеева» о метрологической аттестации программного обеспечения (программы) ИВК № ПО - 2550 - 06 - 2013 от 15.04.2013;

• - свидетельство ФГУП «ВНИИР» о метрологической аттестации программного обеспечения АРМ оператора № 23104-12 от 11.09.2012.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» соответствует среднему.

Состав и основные метрологические характеристики ИК, а также метрологические и основные технические характеристики СИКН и параметры измеряемой среды приведены в таблицах 3-5.

Таблица 3 - Состав и основные метрологические характеристики ИК

• ¹⁾ Пределы допускаемой относительной погрешности ИК массового расхода с СРМ, применяемым в качестве резервного.

• ²⁾ Пределы допускаемой относительной погрешности ИК массового расхода с контрольно-резервным СРМ, применяемым в качестве контрольного.

Таблица 4 - Метрологические характеристики СИКН

Таблица 5 - Основные технические характеристики СИКН и параметры из измеряемой среды

наносится на титульный лист эксплуатационной документации СИКН типографским способом.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 6. Таблица 6- Комплектность СИКН

осуществляется по документу МП 1174-14-2020 «ГСИ. Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 5/587/6. Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 29 сентября 2020 г.

Основные средства поверки:

- рабочий эталон 1-го или 2-го разряда в соответствии с частью 2 Государственной поверочной схемы, утвержденной приказом Росстандарта от 07.02.2018 № 256.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИКН.

приведена в документе «ГСИ. Масса нефтепродуктов. Методика измерений с применением системы измерений количества и показателей качества нефтепродуктов передвижной каркасного типа № 5/587/6» с изменением № 1, зарегистрирована в Федеральном информационном фонде по обеспечению единства измерений под № ФР.1.29.2015.21036.

Приказ Минэнерго России от 15 марта 2016 г. № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Великолукский завод «Транснефтемаш» - филиал АО «Транснефть - Верхняя Волга» Адрес: ул. Гоголя, д. 2, г. Великие Луки, Псковская область, Россия, 182115 Телефон/факс: 8(81153) 9-26-67
