ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления ТСП-05
Назначение средства измеренийТермопреобразователи сопротивления ТСП-05 (далее - ТС или термопреобразователи) предназначены для непрерывного измерения температуры химически неагрессивных сред: воды, пара, масла, воздуха, металлических и бетонных конструкций в атомной энергетике на АЭС с реакторами типа ВВЭР, РБМК, БН и на АСТ, включая оборудование, размещаемое в герметичной зоне АЭС с ВВЭР, а также для измерений температуры газообразных и жидких сред в различных отраслях промышленности.
Описание средства измеренийПринцип действия термопреобразователей основан на зависимости электрического сопротивления чувствительного элемента (ЧЭ) от температуры измеряемой среды.
Конструктивно термопреобразователи состоят из измерительной вставки с одним или двумя платиновыми ЧЭ, защитной головки и защитной арматуры.
Защитная арматура и головка ТС выполнены из стали 08Х18Н10Т или 12Х18Н10Т по ГОСТ 5632-72. Защитная головка снабжена клеммником для подключения линий связи.
ТС в зависимости от исполнения выполнены с крепежным устройством в виде штуцера М20х1,5, М22х1,5, М27х2 или без него.
ТС имеют исполнения, отличающиеся длиной монтажной части, диаметром арматуры, наличием или отсутствием крепежного устройства, количеством ЧЭ и номинальной статической характеристикой преобразования (далее - НСХ).
Схема соединения внутренних проводников ТС с ЧЭ по ГОСТ 6651-2009: 2-х или 4-х проводная.
ТС являются пожаробезопасными, они не самовоспламеняются и не воспламеняют окружающие их предметы при подаче на них полуторного напряжения питания.
ТС являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.
Пломбирование ТС не предусмотрено.

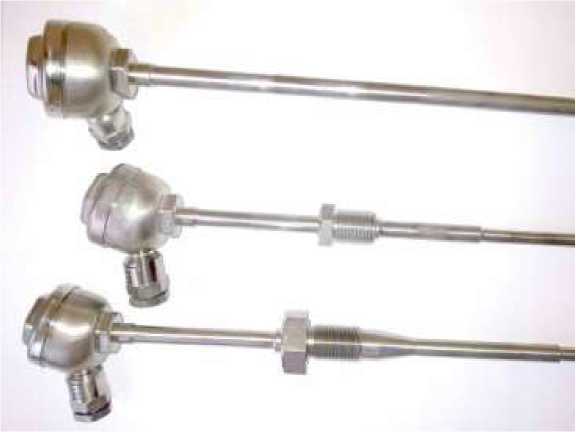

Фото общего вида термопреобразователей представлено на рисунке 1.
Рисунок 1 - Общий вид термопреобразователей сопротивления ТСП-05
Программное обеспечение отсутствует.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики ТС приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики термопреобразователей сопротивления ТСП-05
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +100 от -50 до +400 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
50П, 100П, Pt100 |
|
Температурный коэффициент а, °С-1
|
0,00391 0,00385 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
А(*), В, С |
|
Допуск ТС, °С, где |t| - абсолютное значение температуры, °С, без учета знака |
для класса А: ± (0,15+0,002-|t|) для класса В: ± (0,3+0,005-|t|) для класса С: ±(0,6+0,01-|t|) |
|
Максимальное значение измерительного тока, протекающего по ЧЭ, мА
|
10 7 |
|
Время термической реакции ТС в потоке воды, имеющем скорость не менее 0,3 м/с, при котором изменение показаний составляет 63,2 % полного изменения, с, не более |
20; 40 |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее |
100 |
|
Длина монтажной части ТС, мм |
от 80 до 20000 |
|
Диаметр монтажной части ТС, мм |
10 |
|
Масса, кг |
от 0,40 до 1,12 |
|
Степень защиты от воды и пыли по ГОСТ 14254-2015 |
IP67 |
|
Климатическое исполнение ТС по ГОСТ 15150-69 |
УХЛ2, УХЛ3, УХЛ4, М4, ТВ3, ТМ3 |
|
Тип атмосферы по ГОСТ 15150-69 |
IV |
|
Группа исполнения по ГОСТ Р 52931-2008 |
Д2 |
|
Наименование характеристики |
Значение |
|
Виброустойчивость и вибропрочность по ГОСТ Р 52931-2008 |
V4 |
|
Группа механического исполнения по ГОСТ 30631-99 |
М5 |
|
Группа исполнения по устойчивости к помехам ТС по ГОСТ 32137-2013 |
IV |
|
Категория сейсмостойкости по НП-031-01 |
I |
|
Рабочие условия эксплуатации:
|
от -50 до +150 до 100 |
|
Средний срок службы ТС, лет, не менее |
15 |
|
Назначенный срок службы ТС, лет |
10 |
|
Средняя наработка до отказа ТС, ч, не менее |
250000 |
|
( * Примечание: Для ТС класса А не допускается использование двухпроводной схемы соединения внутренних проводов. | |
наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленные к ТС.
Комплектность средства измерений Комплектность ТС приведена в таблице 2.
Таблица 2 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь |
исполнение в соответствии с заказом |
1 шт. |
|
Паспорт |
427.06ПС |
1 экз. (допускается групповой паспорт на партию ТС до 25 шт.) |
|
Руководство по эксплуатации |
427.06РЭ |
1 экз. (на партию ТС до 25 шт.) |
|
Прокладка (в зависимости от исполнения) |
- |
1 шт. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСП-05ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ТУ 95 2537-94 Термопреобразователи сопротивления ТСП-03, ТСП-04, ТСП-05, ТСП-06. Технические условия
ИзготовительФедеральное государственное унитарное предприятие «Научно-исследовательский институт Научно-производственное объединение «ЛУЧ» (ФГУП «НИИ НПО «ЛУЧ»)
ИНН 5036005308
Адрес: 142103, Московская область, г. Подольск, ул. Железнодорожная, 24
Телефон: +7 (495) 502-79-51, факс: +7 (495) 543-33-63
E-mail: npo@sialuch.ru
Web-сайт: http//www.sialuch.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
