МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

23 января 2018 г.

Москва

О внесении изменений в описание типа на счетчики газа ультразвуковые с коррекцией Газдевайс U-GR

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «Газдевайс» от 04 декабря 2017 г. № Г-1489 приказываю:

• 1. Внести изменения в описание типа на счетчики газа ультразвуковые с коррекцией Газдевайс U-GR, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66813-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CM1

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

\__________—_________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» января 2018 г. №91

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики газа ультразвуковые с коррекцией Газдевайс U-GR

Счётчики газа ультразвуковые с коррекцией Газдевайс U-GR (далее счётчики) предназначены для измерения объёма природного газа по ГОСТ 5542-2014 в газопроводе низкого давления, с приведением измеренного объёма газа к стандартным условиям по температуре согласно ГОСТ 2939-63.

Измерения объёмного расхода и объёма газа, приведенных к стандартным условиям, выполняют косвенным методом динамических измерений, основанном на измерении с помощью ультразвукового преобразователя объёмного расхода и объёма газа при рабочих условиях и их приведении к стандартным условиям с помощью устройства обработки сигналов.

Для приведения объёмного расхода и объёма газа при рабочих условиях к стандартным условиям используются теплофизические характеристики и физико-химические параметры газа в соответствии с ГОСТ 8.611-2013 "ГСИ. Расход и количество газа. Методика (Метод) измерений с помощью ультразвуковых преобразователей расхода".

В зависимости от расхода газа счетчики выпускаются типоразмеров G4; G6 и имеют следующие исполнения (см. таблицу 1):

Таблица 1

Общий вид счётчика представлен на рисунке 1.

Счётчики имеют моноблочную конструкцию, и состоят из первичного преобразователя, имеющего литой корпус из сплава ЦАМ и образующего измерительный канал с электроакустическими преобразователями (далее ЭП), контрольного блока с платой управления, вычисления и хранения данных, жидкокристалического индикатора (ЖКИ), канала измерения температуры, запорного клапана и автономного источника питания контрольного блока в виде литиевой батареи размера D.

Контрольный блок закрыт пластмассовой панелью с прозрачным окном для считывания показаний с ЖКИ счетчика. На панели, расположены: оптический инфракрасный (ИК) порт и кнопка управления.

Место пломбирования контрольного блока счетчика и нанесения знака поверки показано на рисунке 3.

В правой части корпуса первичного преобразователя располагается коммуникационный модуль, состоящий из: модуля передачи данных по сети GSM, модуля передачи данных по радиоканалу малого радиуса действия на частоте 433 МГц (RF), а также второй литиевой батареи размера D. С целью предохранения коммуникационного модуля от несанкционированного доступа на винте, крепящем модуль, устанавливается пломба. Место пломбирования коммуникационного модуля счетчика показано на рисунке 4.

На лицевой поверхности пластмассовой панели нанесена маркировка счётчика в соответствии с требованиями ГОСТ 26828-86. Маркировка показана на рисунке 2.

Контрольный блок управляет вычислением и хранением данных, выводом данных на ЖКИ, запорным клапаном, оптическим ИК портом, калибровкой счетчика (через ИК порт), приведением объема газа к стандартным условиям по температуре, взаимодействует с коммуникационным модулем через последовательный интерфейс.

Коммуникационный модуль предназначен для:

дистанционной передачи информации в газоснабжающую организацию об измеренном объеме потребленного газа, измеренном значении температуры газа, состоянии клапана, реквизитов счетчика (тип, серийный номер), функционально-техническом состоянии измерительной части;

передачи команд управления клапаном в контрольный блок счетчика через последовательный интерфейс;

накопления архивных данных;

информационного взаимодействия с сервером информационной системы по каналу GSM/GPRS;

передачи данных и приема команд управления по радиоканалу малого радиуса действия на частоте 433 МГц (RF).

Счетчик имеет архивную базу. Архивные записи формируются один раз в сутки в заданное в настройках счетчика время (отчетный час).

Всего счетчик может хранить до 120-ти суточных архивных записей за последние четыре месяца: измеренный объем газа, приведенный к стандартным условиям, параметры состояния счетчика.

На ЖКИ выводятся следующие параметры:

номер версии метрологически значимой части программного обеспечения (контрольного блока);

контрольная сумма метрологически значимой части программного обеспечения; состояние клапана;

мгновенный расход, м³/ч;

суммарный объем газа, м³, прошедший через счетчик и приведенный к стандартным условиям по температуре;

идентификационный номер (ID) счетчика;

значение температуры.

низкий уровень заряда батареи контрольного блока;

режим передачи данных.

В зависимости от заказа конфигурации вывода информации через GSM-RF коммуникационные модули могут дистанционно передавать следующие параметры:

заводской (серийный) номер;

суммарный объем газа, м³, прошедший через счетчик и автоматически приведенный к стандартным условиям по температуре в соответствии с ГОСТ 2939-63;

температуру газа, °C;

напряжение встроенного источника питания коммуникационного модуля, В;

время наработки счётчика, ч;

уровень принятого сигнала GSM;

период передачи данных;

состояние отсечного клапана;

состояние счетчика;

номер версии программного обеспечения коммуникационного модуля.

Рисунок 3 - Место пломбирования контрольного блока счетчика и нанесения

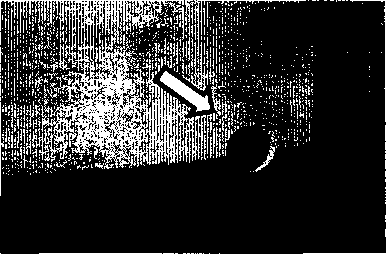

Рисунок 4 - Место пломбирования коммуникационного модуля счетчика

знака поверки

Программное обеспечение (далее - ПО) контрольного блока, установленное в счетчики, выполняет функции измерения объема газа, приведения измеренного объема газа к стандартным условиям по температуре, отображения информации на ЖКИ об объеме израсходованного газа, состояния элемента питания контрольного блока, управления дистанционной передачей информации в газоснабжающую организацию.

ПО счетчиков является метрологически значимым. Файл ПО однократно записывается в постоянную память микроконтроллера счетчика при производстве. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.

Защита ПО счетчиков имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.

Идентификация ПО счетчиков осуществляется путем отображения на дисплее счетчика идентификационных данных.

Команды и данные, введенные через ИК порт и/или через интерфейс связи не оказывают влияния на метрологически значимую часть ПО. Защита ПО осуществляется с помощью специальных средств защиты, разграничением уровней доступа.

Идентификационные данные (признаки) ПО контрольного блока для всех счётчиков Га-здевайс U-GR всех типоразмеров и модификаций одинаковые и приведены в таблице 2.

Таблица 2

ПО имеет уровень защиты “высокий” от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

Таблица 3

наносится на лицевую панель счетчиков и на титульный лист паспорта и руководства по эксплуатации методом печати.

Комплектность счетчиков приведена в таблице 4.

Таблица 4

осуществляется по документу МП 208-001-2017 "ГСП. Счётчики газа ультразвуковые с коррекцией Газдевайс U- GR", утверждённому ФГУП "ВНИИМС" 26.01.2017 г.

Основные средства поверки:

- рабочий эталон единицы объема газа 1 разряда по ГОСТ Р 8.618-2014 в диапазоне значений расхода газа, соответствующего диапазону расхода поверяемого счетчика газа ультразвукового с коррекцией Газдевайс U-GR, с пределами допускаемой относительной погрешности ±0,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт, а также на специальную мастику в соответствии с рисунком 3.

приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ТУ 4213-019-45737844-16 (ГЮНК.407251.005 ТУ) Счетчики газа ультразвуковые с коррекцией Газдевайс U-GR. Технические условия

Акционерное общество "Газдевайс" (АО '’Газдевайс")

ИНН 5003024552

Адрес: РФ, 142715, Московская обл., Ленинский район, поселок совхоза им. Ленина, Восточная промзона, владение 3, стр. 1

Тел.: (498) 657-8142, факс: (498) 657-8152

E-mail: secretar@gazdevice.ru

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
