ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» октября 2022 г. № 2556

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» октября 2022 г. № 2556

Лист № 1 Регистрационный № 76948-19                                       Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули контроля и управления электронные типа (МКУ)

Модули контроля и управления электронные типа (МКУ) (далее - модули) предназначены для измерений аналоговых сигналов, поступающих от первичных измерительных преобразователей в виде силы постоянного тока, и воспроизведения сигналов силы постоянного тока для контроля и управления работой промышленных установок (аппаратов воздушного охлаждения, насосных установок воздушного и жидкостного охлаждения, систем вентиляции, переработки природного газа, выработки электроэнергии).

Модули контроля и управления электронных типа (МКУ) представлены в 2 модификациях: МКУ и МКУ5.

Принцип действия модулей основан на аналого-цифровом преобразовании (АЦП) сигналов силы постоянного тока в цифровой код для последующей обработки, отображения и хранения измеренной информации, а также преобразовании цифрового кода в управляющий выходной сигнал силы постоянного тока.

Модули МКУ и МКУ5 и выполняют следующие функции:

- автоматическое управление технологическими процессами и промышленными установками;

• - отображение (для МКУ5 через внешнее устройство отображения информации) измеренных режимов и параметров работы на основании измеренных значений аналоговых и дискретных сигналов, цифрового кода, а также передача измеренных значений на верхний уровень управления с помощью цифровой линии связи (RS-485 или Ethernet (только МКУ5));

• - световая индикация режимов работы и неисправностей;

• - поддержка микроклимата с помощью внешнего калорифера или вентилятора (только МКУ).

• - световая индикация режимов работы и неисправностей.

В состав модулей МКУ входят:

• - модуль контроля и управления электронный типа (МКУ), в составе 6 выходных и 1 выходного измерительных каналов (ИК), с крепежными элементами и комплектом ответных частей разъемов;

• - руководство по эксплуатации, паспорт.

В состав модулей МКУ5 входят:

• - модуль контроля и управления электронный типа (МКУ5) МКУ5-СРи;

• - модуль расширения типа (МКУ5) MKy5-16DI, в составе 16 входных дискретных сигналов;

• - модуль расширения типа (МКУ5) МКУ5-8DO, в составе 8 выходных дискретных каналов;

• - модуль расширения типа (МКУ5) МКУ5-8AI, в составе 8 входных измерительных каналов (ИК);

• - модуль расширения типа (МКУ5) МКУ5-4AO, в составе 4 выходных измерительных каналов (ИК);

• - модуль расширения типа (МКУ5) МКУ5-1RS, в составе 1 цифрового канала

RS-485;

• - шинный адаптер и комплект ответных частей разъемов;

• - руководства по эксплуатации, паспорта.

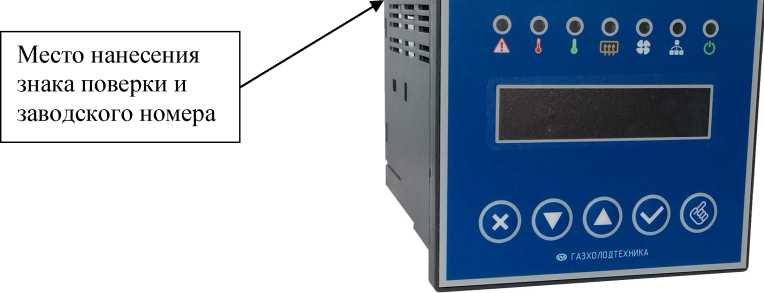

Общий вид модулей МКУ с местом нанесения знака поверки представлен на рисунке 1. Общий вид модулей МКУ5 представлен на рисунке 2, место нанесения знака поверки на рисунке 3. Место нанесения заводского номера с помощью информационной наклейки, однозначно идентифицирующего каждый модуль: для МКУ - тыльная сторона корпуса, для МКУ5 - правая боковая сторона корпуса. Пломбирование модулей не предусмотрено.

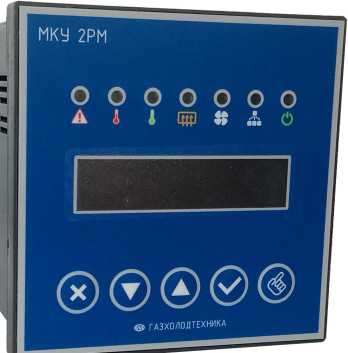

Рисунок 1 - Общий вид МКУ

1*1-1* 1~ВП

CPU

SO корта

СШВ1П

О О Ethernet

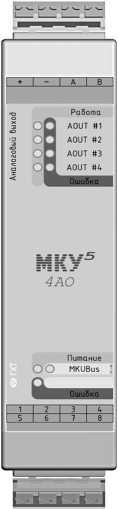

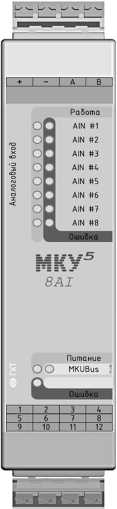

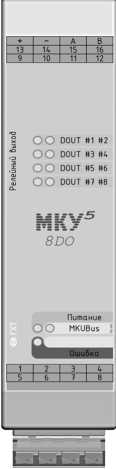

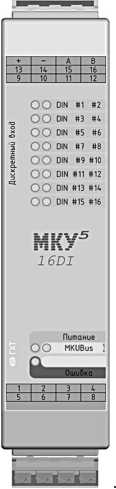

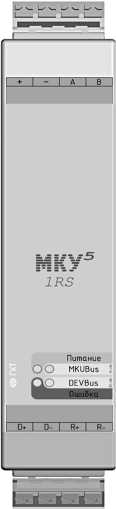

Рисунок 2 - Общий вид МКУ5

Место нанесения знака поверки и заводского номера

Рисунок 3 - Места нанесения знака поверки на МКУ5

Программное обеспечение (ПО) модулей разделяют на ПО модулей МКУ (далее - ПО МКУ) и ПО модулей МКУ5 (далее - ПО МКУ5).

ПО МКУ состоит из ПО МКУ2РМ-М (модуль измерения и первичной обработки) и ПО Юстировка МКУ2РМ.

ПО МКУ2РМ-М - встроенное ПО, влияющее на метрологические характеристики, устанавливается в память модулей МКУ во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

ПО Юстировка МКУ2РМ - внешнее ПО, не влияющее на метрологические характеристики, предназначено для:

• - конфигурации и настройки параметров модулей МКУ;

• - установки парольной защиты от несанкционированного доступа;

• - юстировки модулей МКУ;

• - отображения и хранения измеренных данных с помощью ПК.

Доступ к ПО Юстировка МКУ2РМ осуществляется по логину и паролю.

ПО МКУ5 состоит из ПО МКУ5-8А1-М (модуль измерения и первичной обработки), ПО «Настройка каналов МКУ5-8А1», ПО МКУ5-4АО-М (модуль первичной обработки и воспроизведения) и ПО «Настройка каналов МКУ5-4АО»

ПО МКУ5-8А1-М и ПО МКУ5-4АО-М - встроенное ПО, влияющее на метрологические характеристики, устанавливается в память модулей МКУ⁵ во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

ПО «Настройка каналов МКУ5-8А1» и ПО «Настройка каналов МКУ5-4АО» -внешнее ПО, не влияющее на метрологические характеристики, предназначено для:

• - конфигурации и настройки параметров модулей МКУ5;

• - установки парольной защиты от несанкционированного доступа;

• - юстировки модулей МКУ 5;

• - отображения и хранения измеренных данных с помощью ПК.

Доступ к функционалу ПО «Настройка каналов МКУ5-8А1» и ПО «Настройка каналов МКУ5-4АО» осуществляется по логину и паролю.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО "Юстировка МКУ2РМ", указаны в таблице 1, ПО «Настройка каналов МКУ5-8А1», в таблице 2, ПО «Настройка каналов МКУ5-4АО», в таблице 3.

Метрологические и технические характеристики модулей приведены в таблицах 4-6.

Таблица 4 - Метрологические характеристики

Таблица 5 - Технические характеристики модулей МКУ

Таблица 6 - Технические характеристики модулей МКУ5

наносится на титульный лист руководства по эксплуатации ТВПН.421453.001РЭ «Электронный модуль контроля и управления МКУ 2РМ. Руководство по эксплуатации», ТВПН.421453.002-04РЭ «Модуль расширения аналогового ввода 8-канальный электронный МКУ5-8AI. Руководство по эксплуатации» и ТВПН.421453.002-05РЭ «Модуль расширения аналогового вывода 4-канальный электронный МКУ5-4AO. Руководство по эксплуатации» типографским способом.

Таблица 7 - Комплектность поставки модулей МКУ

Таблица 8 - Комплектность поставки модулей МКУ5

приведены в разделах: «Устройство и работа изделия» ТВПН.421453.001РЭ, «Работа с

МКУ5-8AI» ТВПН.421453.002-04РЭ и «Работа с МКУ5-4AO» ТВПН.421453.002-05РЭ.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

ТВПН.421453.001 ТУ Модули контроля и управления электронные марки МКУ. Технические условия.

Общество с ограниченной ответственностью «ГАЗХОЛОДТЕХНИКА»

(ООО «ГАЗХОЛОДТЕХНИКА»)

ИНН 7720261739

Адрес: 141100, г. Щелково, Московская область, ул. 3-я линия, д. 34

Юридический адрес: 111394, г. Москва, ул. Перовская, д. 67

Телефон, факс: (495) 276-33-58

Web-сайт: www.gazht.ru

E-mail: inform@ght.su

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

ИНН 9729315781

Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» октября 2022 г. № 2556

Лист № 1 Регистрационный № 36468-07                                           Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы лабораторные ВМ

Весы лабораторные ВМ (далее - весы) предназначены для статических измерений массы различных веществ и материалов; для сличений эталонных и рабочих гирь, а также измерений массы методом замещения при использовании весов в качестве компараторов массы.

Принцип действия весов основан на преобразовании веса взвешиваемого предмета (вещества) в электрический сигнал с помощью тензорезисторного датчика.

Весы состоят из грузоприёмного устройства, весоизмерительного тензорезисторного датчика (преобразователя) и электронного блока с шестиразрядным, семисегментным светодиодным цифровым дисплеем (показывающим устройством) и тремя клавишами управления.

Весы могут применяться как компараторы массы в качестве рабочих эталонов единицы массы 3-го, 4-го или 5-го разрядов совместно с гирями, соответственно, 3-го, 4-го или 5-го разрядов (в зависимости от модификации компаратора) для передачи единицы массы в соответствии с Государственной поверочной схемой для средств измерения массы (далее - ГПС для СИ массы). Применение весов в качестве компараторов массы осуществляется при отключенной функции автоматического слежения за нулём.

Весы выпускаются 16 модификаций, различающихся максимальной нагрузкой и ценой деления (дискретностью отсчета), а также типом устройства юстировки (со встроенной гирей или с внешней гирей). Модификации приведены в таблице 3.

Модификации ВМ510Д и ВМ510ДМ представляют собой двухдиапазонные весы с автоматическим переключением диапазонов (W1 и W2).

Модификации весов, имеющие шкалу с ценой деления (дискретностью отсчёта, d) равной 1 мг, укомплектованы съёмной ветрозащитной витриной (ВМ153, ВМ153М, ВМ213, ВМ213М, ВМ313, ВМ313М, ВМ510Д, ВМ510ДМ).

В весах предусмотрены следующие устройства:

• - полуавтоматическое устройство установки на нуль и полуавтоматическое устройство выборки массы тары, управляемые от одной клавиши;

• - полуавтоматическое устройство юстировки цены деления (диапазона) с внешней или встроенной гирей (5 модификаций); устройство с внешней гирей позволяет учитывать действительное значение массы юстировочной гири. Модификации весов со встроенной гирей имеют в конце обозначения букву «М».

• - автоматическое устройство слежения за нулем (может быть отключено);

• - устройство установки по уровню (4 регулировочные ножки и индикатор уровня);

• - устройство взвешивания под весами;

- устройств адаптации к внешним условиям;

- устройство звуковой сигнализации (может быть отключено);

- устройство сообщения об ошибках.

Весы оснащены следующими прикладными программами:

- переключение единиц измерения массы (грамм, карат);

- подсчет количества однородных деталей с функцией автоматического уточнения средней массы одной детали;

- взвешивание нестабильных образцов;

- взвешивание в процентах;

- разбраковка по массе («больше-меньше») с выдачей управляющих сигналов (возможностью коммутации внешних устройств);

- рецептурное взвешивание.

Весы оснащены интерфейсом, совместимым с RS232. Общий вид весов приведен на рисунках 1-4.

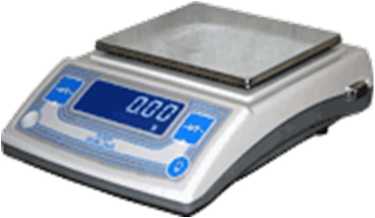

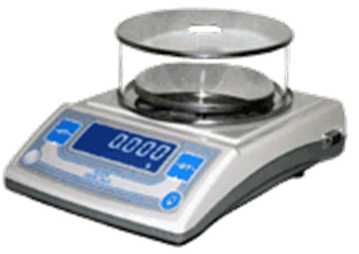

Рисунок 1 - Общий вид весов модификаций ВМ153, ВМ153М, ВМ213, ВМ213М, ВМ313, ВМ313М, ВМ510Д, ВМ510ДМ

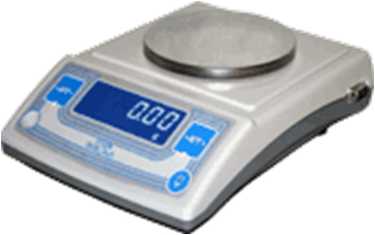

Рисунок 2 - Общий вид весов

модификаций ВМ512, ВМ512М

Рисунок 3 - Общий вид весов

модификаций ВМ1502, ВМ2202,

ВМ5101

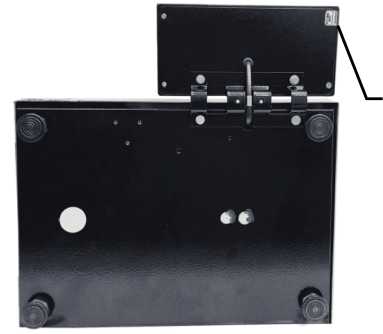

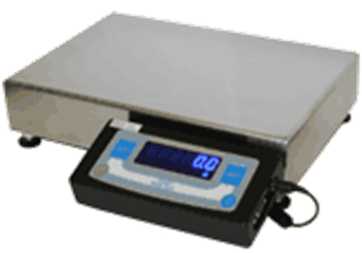

Рисунок 4 - Общий вид весов

модификаций ВМ6101, ВМ12001,

ВМ24001

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверх винтов стяжки корпуса защитной наклейкой изготовителя (рисунок 5, обозначение наклейки «З»). При отклеивании разрушается изображение, нанесенное на наклейку. Отсутствие самой наклейки или разрушенное изображение надписей на наклейке свидетельствует об имевших место несанкционированных действиях.

На весах имеются маркировочные надписи, выполненные на металлической пластине -адресная информация (АИ) или самоклеющейся пленке с разрушающимся изображением при отклеивании. В таблице 1 приведено содержание маркировки, а на рисунке 5 - расположение.

Заводской номер - шестизначное число, состоящее из арабских цифр, наносится печатным способом на самоклеющуюся плёнку в одной строке с модификацией весов на табличках с маркировкой с обозначением И (информация о весах) в соответствии с таблицей 1.

Нанесение знака поверки на средство измерения не предусмотрено.

Изображение /описание

192007, Санкт-Петербург, а/я 162, тел.: (812) 712-92-15, 766-18-55, моб.тел.: +7 (963) 322-40-97 web: www.okbvesta.ru e-mail: okbvesta@peterlink.ru

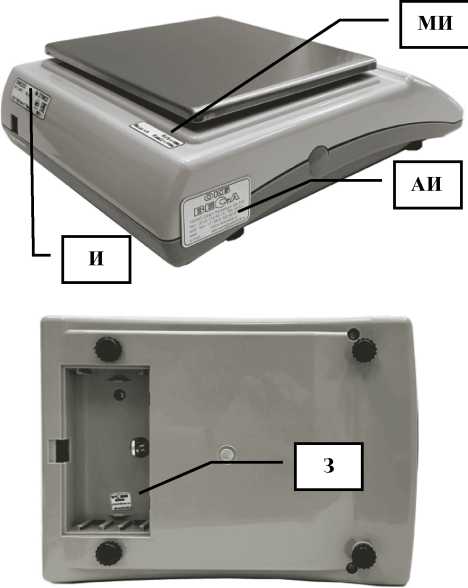

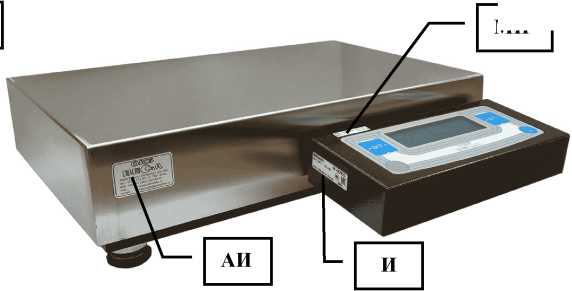

Рисунок 5 - Расположение табличек с маркировкой и защитной наклейки

МИ

З

ПО весов реализовано аппаратно и является встроенным. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без вскрытия корпуса весов и нарушения защитной наклейки З, приведенной на рисунке 5.

Конструкция весов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики весов, применяемых в качестве компараторов массы по Государственной поверочной схеме для средств измерений массы

Таблица 5-Классы точности гирь по ГОСТ OIMLR111-1-2009/разряд эталона по ГПС для СИ массы и номинальные значения массы гирь, для поверки (калибровки) которых весы могут применяться в качестве компаратора массы

Продолжение . таблицы 5

Таблица 6 - Основные технические характеристики

печатным способом на маркировочную наклейку с информацией о весах, а также типографским способом на титульный лист Руководства по эксплуатации.

Таблица 7 - Комплектность весов лабораторных ВМ

приведены в разделе 2.3 «Использование весов» руководства по эксплуатации ВЕКБ.404319.001 РЭ

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;

ТУ 4274-003-58887924-2007 «Весы лабораторные ВМ. Технические условия» с изменениями 01, 02 и 03.

Общество с ограниченной ответственностью «ОКБ Веста»

(ООО «ОКБ Веста»)

ИНН 7816211390

Адрес: 192102, Россия, г. Санкт-Петербург, ул. Самойловой, д. 5, лит. П, пом.4Н-18 Телефон: +7 (812) 712-92-15

Факс:+7 (812) 766-18-55

Web-сайт: www.okbvesta.ru

E-mail: info@okbvesta.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский      институт      метрологии      им.      Д.И.Менделеева»

(ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» октября 2022 г. № 2556

Лист № 1

Регистрационный № 76009-19 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры «СЕНС У»

Уровнемеры «СЕНС У» (далее - уровнемеры) предназначены для измерений уровня, уровня раздела и температуры жидких сред в емкостях и резервуарах и преобразования измеренных значений в зависимости от варианта исполнения в унифицированный токовый сигнал (4 - 20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART, или в цифровые кодированные сигналы на базе протоколов СЕНС и Modbus RTU.

Уровнемеры состоят из оболочки, расположенного в ней модуля электронного, устройства крепления, поплавков с магнитами, ограничителя хода поплавка и груза. Оболочку уровнемера образует корпус уровнемера, соединенный с гибкой направляющей. На направляющей устанавливаются: устройство крепления, ограничитель хода поплавка, поплавок уровня, поплавок раздела сред (при наличии) и груз. Внутри оболочки располагается модуль электронный, состоящий из зонда, расположенного внутри направляющей, и блока обработки сигналов, расположенного в корпусе. Зонд содержит магниточувствительный элемент и интегральные датчики температуры.

Измерение уровня, уровня раздела сред основано на магнитострикционном эффекте и осуществляется следующим образом. Поплавки с магнитами свободно скользят по поверхности направляющей, занимая положение относительно зонда в зависимости от уровня, уровня раздела сред контролируемой среды. Под действием магнитов, находящихся в поплавках, в магниточувствительном элементе зонда, возникает сигнал, соответствующий положению поплавков, т.е. соответствующие уровню, уровню раздела сред.

Измерение температуры осуществляется с помощью интегральных датчиков температуры зонда, расположенных внутри направляющей и равномерно распределенных по её длине.

Информация об уровне, уровне раздела сред и температуре контролируемой среды с зонда поступает в блок обработки сигнала, где преобразуется в соответствующие выходные сигналы уровнемера.

Уровнемеры имеют взрывозащищённое исполнение.

Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:

СЕНС У1 В-С-D-LE-F-G-H-I,

где В - код, определяющий материал корпуса;

С - код, определяющий количество и тип кабельных вводов;

D - код, определяющий вариант исполнения кабельного ввода;

E - длина направляющей, в мм;

F - код, определяющий пределы допускаемой основной погрешности:

0 - ±3 мм;

1 - ±2 мм;

G - код, определяющий тип поплавка уровня;

Н - код, определяющий тип поплавка раздела сред;

I - код, определяющий интерфейс (выходной сигнал) уровнемера

Примечание - Коды вариантов исполнений по умолчанию не указываются.

Общий вид уровнемера представлен на рисунке 1.

В зависимости от варианта исполнения уровнемера конструкция его корпуса, устройства крепления, поплавка, ограничителей хода поплавка, груза может отличаться от представленной на рисунке 1.

Сокращённое условное обозначение и заводской номер уровнемера, в цифробуквенном формате способом гравировки, наносятся на информационную табличку,

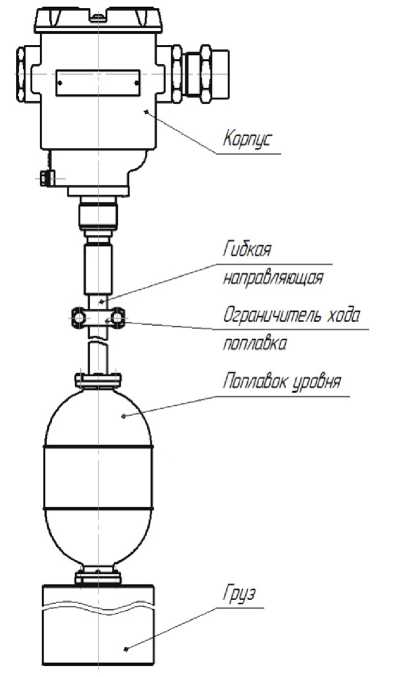

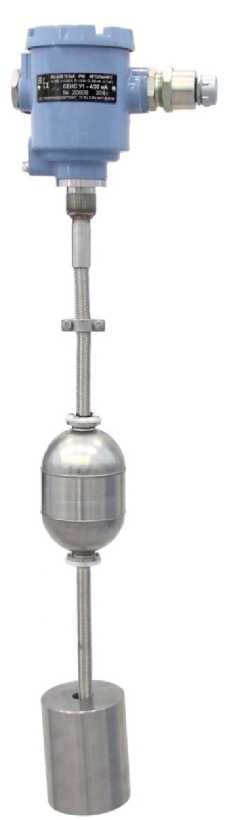

Рисунок 1 - Общий вид уровнемеров

Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается (записывается) в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.

ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем.

Идентификационные данные ПО уровнемеров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4

приведены в разделе «Устройство и принцип работы» руководства по эксплуатации уровнемера.

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»; СЕНС.407629.003ТУ Уровнемеры «СЕНС У». Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

ИНН 5838002196

Адрес: 442960, РФ, Пензенская область, г. Заречный, ул. Промышленная, стр. 5 Тел/факс: (8412) 65-21-00 е-mail: info@nppsensor.ru http//:www.nppsensor.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
