№2750 от 19.11.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 132534
О продлении срока действия свидетельства об утверждении типа средства измерений № 36946 "Аппаратура виброконтроля СВКА 2" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2750 от 19.11.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
19 ноября 2019 г.
№ 2750
Москва
О продлении срока действия свидетельства об утверждении типа средства измерений № 36946 «Аппаратура виброконтроля СВКА 2» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «НПФ «ВИБРОН» от 8 октября 2019 г. № 555-0/В-19 приказываю:
-
1. Внести изменения в описание типа на аппаратуру виброконтроля СВКА 2, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 41918-09, изложив его в новой редакции согласно приложению к настоящему
приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 36946 «Аппаратура виброконтроля СВКА 2» на последующие 5 лет.
-
3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа Средства измерении и _ иктпячу firn или индивидуальному г эедпммиметеяюажу”^-
аылаяу,
~______________“. -----подписанного ЭП,
Гранится в системе электронного документооборота
люидическому лицу
АрЗНИТО! В СИСТЧМС pWliHOTO Дилуггмп I
-
4. Контроль за иы олн®₽жеФЯаиасФояв»ерс^р»ма^оста ляю за собой.
1 метрологии. А
СОЕДГНИЯ О Ш’ТИФИК/Ш ..311
Сертификат: 0()ei036ElB07EOFB80EA118900BCB6D090
С.С. Голубев
Заместитель Руководит)
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «19» ноября 2019 г. № 2750
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура виброконтроля СВКА 2
Назначение средства измеренийАппаратура виброконтроля СВКА 2 (далее аппаратура) предназначена для непрерывного измерения абсолютной и относительной вибрации, линейного перемещения, а также углового положения и скорости вращения ротора и формирования сигналов предупреждения о достижении порогового уровня.
Описание средства измеренийПринцип действия аппаратуры основан на преобразовании значений измеряемой величины в электрический сигнал и последующей его обработке.
Входящие в состав аппаратуры измерительные каналы позволяют измерять виброускорение (мгновенное значение), виброскорость (СКЗ и мгновенное значение), виброперемещение (размах), осевое перемещение и относительное расширение, а также скорость вращения, угол наклона и рассчитывать эксцентриситет.
Аппаратура выполняет следующие основные функции: измерение текущих значений; отображение результатов измерений; обработку и анализ результатов измерений; управление режимами работы измерительных каналов; двухсторонний обмен данными с системой верхнего уровня по согласованному протоколу обмена; контроль и выдачу информации об исходном состоянии сигнала в систему защиты.
Аппаратура имеет гибкую архитектуру исполнения и в зависимости от функционального назначения при заказе уточняется состав, исполнение и количество измерительных каналов. По способу крепления устройство имеет три базовых варианта исполнения: СВКА 2К с установкой вторичных блоков в шасси; СВКА 2М с креплением вторичных блоков на din-рейку; СВКА 2Р с установкой вторичных блоков во взрывозащищенном корпусе и объединением в распределенную цеховую систему сбора данных.
Аппаратура может дополняться системой сбора данных с функциями вибромониторинга, включающей блоки контроллера и шкаф станции сбора данных. Блоки контроллера могут устанавливаться во взрывозащищенных корпусах. Блоки контроллера отличаются модулем сбора, выполненным на основе системы Compact RIO (шасси cRIO 9101, контроллер cRIO 9012, модуль аналогового ввода cRIO 9205, модуль дискретного вывода cRIO 9476, модуль дискретного ввода cRIO 9421, модуль интерфейсный cRIO 9871) National Instruments, USA, или крейтовой системы LTC производства ЗАО L-Card, Россия.
Аппаратура предназначена для работы с пьезоэлектрическими вибропреобразователями АНС 066-02, АНС 260-01, АВС 070-01 и АВС 059, с вихретоковыми датчиками близости ДБ2-04, ДБ2-05, ДБ2-08, ДБ2-12, ДБ2-18 и ДБ2-26, с вихретоковыми датчиками перемещения ДП1 и ДП2, с вихретоковыми датчиками линейных перемещений ДПЛ-40, ДПЛ-80, ДПЛ-120, ДПЛ-160 и ДПЛ-320, вихретоковыми датчиками наклона ДБУ.
Модификации СВКА 2/24, СВКА 2/25, СВКА 2/34 имеют невзрывозащищенное исполнение.
При взрывозащищенном исполнении аппаратуры вторичные блоки имеют маркировку «Exib IIA», для модификации СВКА 2Р 1Exd IIB T5 или 1Ex e IIT5- для взрывозащищенного корпуса.
Нормирующие усилители (коробки распределительные, блоки согласования) и датчики имеют маркировку «1Ex ib ПАТ3».
АНС
АВС
|
Внешний вид |
пьезоэлектрических вибропреобразователей серий АНС и АВС |
приведен на рисунке 1.
Рисунок 1- Внешний вид пьезоэлектрических вибропреобразователей серий АНС и АВС.

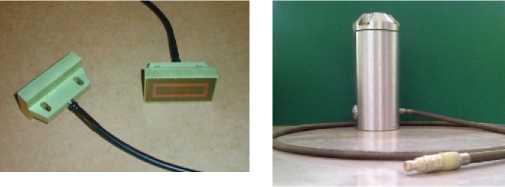

Внешний вид вихретоковых датчиков близости серии ДБ2, вихретоковых датчиков перемещения серии ДП, вихретоковых датчиков наклона ДБУ и вихретоковых датчиков линейных перемещений серии ДПЛ приведен на рисунке 2.
ДП ДБУ
Рисунок 2- Внешний вид вихретоковых датчиков близости серии ДБ2, вихретоковых датчиков перемещения серии ДП, вихретоковых датчиков наклона ДБУ и вихретоковых датчиков линейных перемещений серии ДПЛ.
ДПЛ

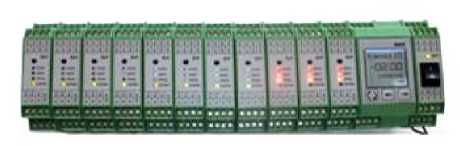

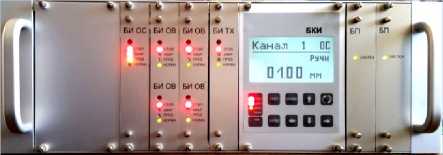

Внешний вид аппаратуры виброконтроля СВКА 2К и СВКА 2М приведен на рисунке 3.
СВКА 2К
СВКА 2М
Рисунок 3- Внешний вид аппаратуры виброконтроля СВКА 2К и СВКА 2М.
Внешний вид аппаратуры виброконтроля СВКА 2Р приведен на рисунке 4.
Метрологические и технические характеристикиСВКА 2
|
Наименование характеристики |
Значение | ||
|
Типы измерительных каналов: - виброускорения |
ВУ |
СВКА 2/05 | |
|
- виброскорости |
ВС |
СВКА 2/06, СВКА 2/26 | |
|
- абсолютной вибрации |
АВ |
СВКА 2/07, СВКА 2/27 | |
|
- осевого сдвига |
ОС |
СВКА 2/01, СВКА 2/21 | |
|
- относительного расширения |
ТР |
СВКА 2/03 | |
|
- искривления вала |
ИВ |
СВКА 2/04, СВКА 2/24 | |
|
- относительного виброперемещения |
ОВ |
СВКА 2/11, СВКА 2/23 | |
|
- скорости вращения |
ТХ |
СВКА 2/12, СВКА 2/22 | |
|
- углового положения |
УП |
СВКА 2/25 | |
|
- линейного перемещения |
ЛП |
СВКА 2/34 | |
|
Габаритные размеры вторичных блоков, мм: |
486x132x335 | ||
|
шасси СВКА 2К |
23x75x110 | ||
|
БИ СВКА 2М |
110xx75x110 | ||
|
БКИ СВКА 2М |
110x75x110 | ||
|
БП СВКА 2М |
46x75x110 | ||
|
БК СВКА 2Р |
115x64x34 | ||
|
шкаф ССД |
2000x600x600 | ||
|
Масса, кг: шасси СВКА 2К |
8,0 | ||
|
блока вторичного СВКА 2М |
0,2 | ||
|
БК СВКА 2Р |
18,0 | ||
|
шкаф ССД |
280,0 | ||
|
Напряжение питания, В |
24+2,4-3,6 | ||
|
220 +22 -33 | |||
СВКА 2/05
|
Наименование характеристики |
Значение |
|
Тип датчиков (вибропреобразователей) |
АНС 066-02, АНС 260-01 (АНС 260-01Т), АВС 070-01, АВС 059 |
|
Диапазон измерений мгновенных значений виброускорения, м/с2 |
от 10 до 1000 |
|
Диапазоны рабочих частот, Гц |
от 10 до 1000; от 30 до 400; от 10 до 10000 |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения на базовой частоте 64Гц, % |
±5 |
|
Неравномерность амплитудночастотной характеристики, дБ, не более |
±2 |
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
1 |
|
Коэффициенты преобразования вибропреобразователей, пКл/(м^с-2): АНС 066-02Н, АВС 070-01 АНС 066-02В АНС 260-01 АНС 260-01Т; АВС 059 |
5,0±0,75 15,0±2,25 1,0±0,15 0,5±0,07 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Пределы допускаемой дополнительной погрешности измерений виброускорения, вызванной изменением температуры окружающего воздуха (в зависимости от типа вибропреобразователя), %/°С |
±(0,09 или 0,14) |
|
Сопротивление изоляции, МОм, не менее |
20 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: вибропреобразователи (в зависимости от типа) нормирующий усилитель (НУ) вторичные блоки |
от минус 60 до 200/230/400/500/600 от минус 50 до 65 от минус 40 до 65 |
|
Габаритные размеры, мм: АНС 066-02, АВС 070-01 АНС 260-01 АВС 059 нормирующий усилитель (НУ) |
020x27 на фланце 040 020x14,8 на фланце 040 020x38 на фланце 040 014x30 на фланце 026 020x69 |
|
Масса, кг: АНС 066-02, АВС 070-01 АНС 260-01 АВС 059 нормирующий усилитель (НУ) |
0,10 0,15 0,06 0,2 |
СВКА 2/06
|
Наименование характеристики |
Значение |
|
Тип датчиков (вибропреобразователей) |
АНС 066-02, АНС 260-01 (АНС 260-01Т), АВС 070-01, АВС 059 |
|
Диапазоны измерений виброскорости, мм/с:
|
от 0,5 до 15; от 1 до 25; от 1,5 до 50; от 3 до 100 от 0,7 до 21; от 1,4 до 37; от 2,1 до 70; от 4,2 до 140 |
|
Диапазоны рабочих частот, Гц |
от 10 до 1000; от 30 до 400; от 10 до 10000 |
|
Пределы допускаемой основной относительной погрешности измерений виброскорости на базовой частоте 64 Гц, % |
±5 |
|
Неравномерность амплитудночастотной характеристики, дБ, не более |
±2 |
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
1 |
|
Коэффициенты преобразования вибропреобразователей, пКл/(м^с-2): АНС 066-02Н, АВС 070-01 АНС 066-02В АНС 260-01 АНС 260-01Т; АВС 059 |
5,0±0,75 15,0±2,25 1,0±0,15 0,5±0,07 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Пределы допускаемой дополнительной погрешности измерений виброскорости, вызванной изменением температуры окружающего воздуха (в зависимости от типа вибропреобразователя), %/°С |
±(0,09 или 0,14) |
|
Сопротивление изоляции, МОм, не менее |
20 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: вибропреобразователи (в зависимости от типа) нормирующий усилитель (НУ) вторичные блоки |
от минус 60 до 200/230/400/500/600 от минус 50 до 65 от минус 40 до 65 |
|
Габаритные размеры, мм: АНС 066-02, АВС 070-01 АНС 260-01 АВС 059 нормирующий усилитель (НУ) |
020x27 на фланце 040 020x14,8 на фланце 040 020x38 на фланце 040 014x30 на фланце 026 020x69 |
|
Масса, кг: |
|
АНС 066-02, АВС 070-01 |
0,10 |
|
АНС 260-01 |
0,15 |
|
АВС 059 |
0,06 |
|
нормирующий усилитель (НУ) |
0,2 |
СВКА 2/07
|
Наименование характеристики |
Значение |
|
Тип датчиков (вибропреобразователей) |
АНС 066-02, АНС 260-01 (АНС 260-01Т), АВС 070-01, АВС 059 |
|
Диапазоны измерений: виброускорения (мгн.), м/с2 виброскорости, мм/с:
|
от 10 до 1000 от 0,5 до 15; от 1 до 25; от 1,5 до 50; от 3 до 100 от 0,7 до 21; от 1,4 до 37; от 2,1 до 70; от 4,2 до 140 от 10 до 125; от 15 до 250; от 30 до 1000 |
|
Диапазоны рабочих частот, Гц |
от 10 до 1000; от 30 до 400; от 10 до 10000 |
|
Пределы допускаемой основной относительной погрешности при измерениях характеристик вибрации на базовой частоте 64 Гц, % |
±5 |
|
Неравномерность амплитудночастотной характеристики, дБ, не более |
±2 |
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
1 |
|
Коэффициенты преобразования вибропреобразователей, пКл/(м^с-2): АНС 066-02Н, АВС 070-01 АНС 066-02В АНС 260-01 АНС 260-01Т; АВС 059 |
5,0±0,75 15,0±2,25 1,0±0,15 0,5±0,07 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Пределы допускаемой дополнительной погрешности при измерениях характеристик вибрации, вызванной изменением температуры окружающего воздуха (в зависимости от типа вибропреобразователя), %/°С |
±(0,09 или 0,14) |
|
Сопротивление изоляции, МОм, не менее |
20 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: |
вибропреобразователи (в зависимости от типа) нормирующий усилитель (НУ) вторичные блоки
от минус 60 до 200/230/400/500/600 от минус 50 до 65 от минус 40 до 65
|
Габаритные размеры, мм: АНС 066-02, АВС 070-01 АНС 260-01 АВС 059 нормирующий усилитель (НУ) |
020x27 на фланце 040 020x14,8 на фланце 040 020x38 на фланце 040 014x30 на фланце 026 020x69 |
|
Масса, кг: АНС 066-02, АВС 070-01 |
0,10 |
|
АНС 260-01 |
0,15 |
|
АВС 059 |
0,06 |
|
нормирующий усилитель (НУ) |
0,2 |
СВКА 2/01 и СВКА 2/21
|
Наименование характеристики |
Значение | ||||||
|
Типа датчиков |
ДБ2-04; ДБ2-05; ДБ2-08; ДБ2-12; ДБ2-26; | ||||||
|
Тип канала |
осевое смещение | ||||||
|
ДБ2- 04 |
ДБ2- 05 |
ДБ2- 08 |
00 |
ДБ2- 12 |
ДБ2- 18 |
ДБ2- 26 | |
|
Диапазоны измерений смещения, мм |
±0,25 |
±0,5 |
±1 |
±1,5 |
±2 |
±4 |
±5 |
|
Диапазон рабочих частот, Гц |
от 0 до 1 | ||||||
|
Пределы допускаемой основной абсолютной погрешности измерений смещения, мм |
±0,01 |
±0,02 |
±0,03 |
±0,05 |
±0,07 |
±0,15 |
±0,2 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 | ||||||
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
0,15 | ||||||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений смещения, вызванной изменением температуры окружающего воздуха, мм |
±0,02 |
±0,04 |
±0,06 |
±0,08 |
±0,1 |
±0,25 |
±0,25 |
|
Коэффициенты преобразования датчиков, мА/мм: ДБ2-04 ДБ2-05 ДБ2-08 ДБ2-12 ДБ2-18 ДБ2-26 |
32±3,2 16±1,6 8±0,8; 5,33±0,53 4±0,4 2±0,2 1,6±0,16 | ||||||
|
Диапазон рабочих частот вихретоковых датчиков совместно с нормирующим усилителем, Гц |
от 0 до 10000 | ||||||
|
Неравномерность амплитудночастотной характеристики вихретоковых датчиков совместно с нормирующими усилителями в диапазонах частот, дБ: от 10 до 500 Гц включ. св. 500 до 10000 Гц включ. |
±0,5 ±3 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: |
от минус 40 до 200 |
|
датчики |
от 50 до 65 |
|
нормирующие усилители (НУ) вторичный блок |
от минус 40 до 65 |
|
Габаритные размеры, мм: ДБ2-04 |
05^30 (длина корпуса по заказу) |
|
ДБ2-05 |
08x40 (длина корпуса по заказу) |
|
ДБ2-08 |
010x50 (длина корпуса по заказу) |
|
ДБ2-12 |
014,5x70 (длина корпуса по заказу) |
|
ДБ2-18 |
027x90 (длина корпуса по заказу) |
|
ДБ2-26 |
030x100 (длина корпуса по заказу) |
|
нормирующий усилитель (НУ) |
020x69 |
|
Масса, кг: ДБ2-04 |
0,1 |
|
ДБ2-05; ДБ2-08 |
0,2 |
|
ДБ2-12; ДБ2-26 |
0,3 |
|
ДБ2-18 |
0,5 |
|
нормирующий усилитель (НУ) |
0,2 |
СВКА 2/03
|
Наименование характеристики |
Значение | |||||
|
Типа датчиков |
ДБ2-12; ДП1; ДП2 | |||||
|
Тип канала |
относительное расширение | |||||
|
ДБ2- 12 |
ДП1 |
ДП2 | ||||
|
Диапазоны измерений смещений, мм |
от минус 1,5 до плюс 2,2 |
от минус 4 до плюс 5 |
от минус 4 до плюс 7 |
от минус 3 до плюс 15 |
от минус 3 до плюс 23 |
от минус 4 до плюс 32 |
|
Диапазон рабочих частот, Гц |
от 0 до 1 | |||||
|
Пределы допускаемой основной абсолютной погрешности измерений смещений, мм |
±0,12 |
±0,4 |
±0,8 |
±1,0 |
±1,6 |
±2,5 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 | |||||
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
0,15 | |||||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений смещений, вызванной изменением температуры окружающего воздуха, мм |
±0,14 |
±0,5 |
±1,0 |
±1,5 |
±2,0 |
±3,5 | |
|
Коэффициенты преобразования датчиков, мА/мм: | |||||||
|
ДБ2-12 |
4,32±0,43 | ||||||
|
ДП1 |
1,78±0,18 1,45±0,14 | ||||||
|
ДП2 |
0,89±0,09 0,62±0,06 0,44±0,04 | ||||||
|
Условия эксплуатации: диапазоны рабочих температур, оС: | |||||||
|
датчики |
от минус 40 до 200 | ||||||
|
вторичный блок |
от 50 до 65 | ||||||
|
нормирующие усилители (НУ) |
от минус 40 до 65 | ||||||
|
Габаритные размеры, мм: | |||||||
|
ДП1 |
75x50 | ||||||
|
ДП2 |
97x50 | ||||||
|
ДБ2-12 |
014,5^70 (длина корпуса по |
заказу) | |||||
|
нормирующие усилители (НУ) |
020x69 | ||||||
|
Масса, кг: | |||||||
|
ДП1 |
0,3 | ||||||
|
ДП2 |
0,4 | ||||||
|
ДБ2-12 |
0,3 | ||||||
|
нормирующие усилители (НУ) |
0,2 | ||||||
СВКА 2/34
|
Наименование характеристики |
Значение | ||||
|
Типа датчиков |
ДПЛ-40; ДПЛ-80; ДПЛ-120; ДПЛ-160; ДПЛ-320 | ||||
|
Тип канала |
линейное перемещение | ||||
|
ДПЛ-40 |
ДПЛ-80 |
ДПЛ- 120 |
ДПЛ- 160 |
ДПЛ- 320 | |
|
Диапазоны измерений линейного перемещения, мм |
от 0 до 40 |
от 0 до 80 |
от 0 до 120 |
от 0 до 160 |
от 0 до 320 |
|
Диапазон рабочих частот, Гц |
от 0 до 1 | ||||
|
Пределы допускаемой основной абсолютной погрешности измерений линейного перемещения, мм |
±1,0 |
±2,0 |
±3,0 |
±4,0 |
±5,0 |
|
Коэффициенты преобразования датчика, мА/мм |
0,4 |
0,2 |
0,13 |
0,1 |
0,05 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 | ||||
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
0,15 | ||||
|
Пределы допускаемой дополнительной абсолютной | |||||
|
погрешности измерений линейного перемещения, вызванной изменением температуры окружающего воздуха, мм |
±2,0 |
±4,0 |
±6,0 |
±8,0 |
±12,0 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: | |||||
|
датчики |
от минус 40 до 200 | ||||
|
вторичный блок |
от минус 40 до 65 | ||||
|
Габаритные размеры, мм: ДПЛ-40 |
80х20 | ||||
|
ДПЛ-80 |
160х25 | ||||
|
ДПЛ-120 |
240х30 | ||||
|
ДПЛ-160 |
320х40 | ||||
|
ДПЛ-320 |
500х60 | ||||
|
нормирующие усилители (НУ) |
020x69 | ||||
|
Масса, кг: ДПЛ-40 |
0,3 | ||||
|
ДПЛ-80 |
0,6 | ||||
|
ДПЛ-120 |
0,8 | ||||
|
ДПЛ-160 |
1,0 | ||||
|
ДПЛ-320 |
1,8 | ||||
|
нормирующие усилители (НУ) |
0,2 | ||||
СВКА 2/04 и СВКА 2/24
|
Наименование характеристики |
Значение |
|
Типы каналов |
искривление вала |
|
Типа датчиков |
ДБ2-08; ДБ2-12 |
|
Диапазоны измерений: размах виброперемещения, мм |
от 0 до 0,5 |
|
эксцентриситет оси (измерение зазора за один оборот), мм |
от 0 до 0,5 |
|
Диапазоны рабочих частот при измерении, Гц: размаха виброперемещения |
от 10 до 500 |
|
эксцентриситета оси |
от 0 до 1 |
|
Неравномерность амплитудночастотной характеристики при измерении, дБ, не более: размаха виброперемещения эксцентриситета оси |
±1 ±0,1 |
|
Коэффициент преобразования датчика, мА/мм |
8±0,8 |
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
1 |
|
Пределы допускаемой основной | |
|
относительной погрешности при измерении виброперемещения и эксцентриситета (в диапазоне измерения от 0,015 до 0,5 мм), % |
±10 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Пределы допускаемой | |
|
дополнительной погрешности при измерении виброперемещения и | |
|
эксцентриситета, вызванной изменением температуры окружающего воздуха, мм |
0,5 от основной погрешности |
|
Условия эксплуатации: диапазоны рабочих температур, оС: | |
|
датчики |
от минус 40 до 200 |
|
вторичный блок |
от 50 до 65 |
|
нормирующие усилители |
от минус 40 до 65 |
|
Габаритные размеры, мм: ДБ2-08; |
10x50 |
|
ДБ2-12 |
14x100 |
|
нормирующие усилители (НУ) |
020x69 |
|
Масса, кг: ДБ2-08 |
0,2 |
|
ДБ2-12 |
0,3 |
|
нормирующие усилители (НУ) |
0,2 |
СВКА 2/11 и СВКА 2/23
|
Наименование характеристики |
Значение |
|
Тип канала |
относительное виброперемещение |
|
Типа датчиков |
ДБ2-08; ДБ2-12; ДБ2-26 |
|
Диапазоны измерений: размах виброперемещения, мкм |
от 0 до 125; от 0 до 250; от 0 до 500; от 0 до 1000; от 0 до 2000 |
|
мгновенные значения виброперемещения, мкм |
от 0 до 62,5; от 0 до 125; от 0 до 250; от 0 до 500; от 0 до 1000 |
|
статическое смещение, мм |
±1; ±2; ±5 |
|
Диапазоны рабочих частот при измерениях, Гц: виброперемещения статического смещения |
от 10 до 1000 от 0 до 1 |
|
Пределы допускаемой основной относительной погрешности при измерении виброперемещения в диапазонах измерений, %: размаха виброперемещения от 10 до 125; от 15 до 250; от 20 до 500; от 30 до 1000; от 50 до 2000 мкм мгновенных значений виброперемещения от 5 до 62,5; от 8 до 125; от 10 до 250; от 15 до 500; от 25 до 1000 мкм |
±10 |
|
Неравномерность амплитудночастотной характеристики при измерении виброперемещения в диапазонах частот, дБ, не более: от 10 до 500 Гц включ. св. 500 до 1000 Гц включ. |
±1 ±3 |
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
1 |
|
Коэффициенты преобразования датчика, мА/мм: ДБ2-08 ДБ2-12 ДБ2-26 |
8,0±0,8 4,0±0,4 1,6±0,16 |
|
Пределы допускаемой основной абсолютной погрешности при измерении статического смещения в диапазонах измерений, мм: ±1 мм ±2 мм ±5 мм |
±0,03 ±0,07 ±0,15 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении статического смещения, вызванной изменением температуры окружающего воздуха, в диапазонах измерения, мм: ±1 мм ±2 мм ±5 мм |
±0,06 ±0,10 ±0,20 |
|
Пределы допускаемой дополнительной погрешности при измерении виброперемещения, вызванной изменением температуры окружающего воздуха, мм |
0,5 от основной погрешности |
|
Условия эксплуатации: диапазоны рабочих температур, оС: датчики вторичный блок блоки согласования |
от минус 40 до 200 от 50 до 65 от минус 40 до 65 |
|
Габаритные размеры, мм: ДБ2-08 ДБ2-12 ДБ2-26 нормирующие усилители (НУ) |
10x50 14x100 030x100 (длина корпуса по заказу) 020x69 |
|
Масса, кг: ДБ2-08 ДБ2-12; ДБ2-26 нормирующие усилители (НУ) |
0,2 0,3 0,2 |
СВКА 2/12 и СВКА 2/22
|
Наименование характеристики |
Значение |
|
Тип канала |
Тахометрический (частота вращения) |
|
Типа датчиков |
ДБ2-08; ДБ2-12 |
|
Диапазоны измерений: статическое смещение, мм частота вращения, об/мин |
±1; ±2 от 2 до 10000 |
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
0,15 |
|
Коэффициенты преобразования датчика, мА/мм: ДБ2-08 ДБ2-12 |
8+0,8 4+0,4 |
|
Пределы допускаемой основной абсолютной погрешности при измерении статического смещения в диапазонах измерения, мм: ±1 мм ±2 мм |
±0,03 ±0,07 |
|
Пределы допускаемой основной абсолютной погрешности при |
±(1±0,0004Ni), |
|
измерении частоты вращения, об/мин |
где Ni - скорость вращения вала в i-ой точке |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Пределы допускаемой абсолютной погрешности во всем рабочем | |
|
диапазоне температур, мм: ±1 мм |
±0,06 |
|
±2 мм |
±0,10 |
|
Пределы допускаемой абсолютной погрешности во всем рабочем диапазоне температур, об/мин |
±3 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: | |
|
датчики |
от минус 40 до 200 |
|
вторичный блок |
от 50 до 65 |
|
нормирующие усилители (НУ) |
от минус 40 до 65 |
|
Габаритные размеры, мм: ДБ2-08 |
10x50 |
|
ДБ2-12 |
14x100 |
|
нормирующие усилители (НУ) |
020x69 |
|
Масса, кг: ДБ2-08 |
0,2 |
|
ДБ2-12 |
0,3 |
|
нормирующие усилители (НУ) |
0,2 |
СВКА 2/25
|
Наименование характеристики |
Значение |
|
Тип канала |
угловое положение (угол наклона) |
|
Типа датчиков |
ДБУ-2,5; ДБУ-5 |
|
Диапазоны измерений углового положения, мм/м: для ДБУ-2,5 для ДБУ-5 |
±2,5 ±5 |
|
Диапазон рабочих частот, Гц |
от 0,05 до 1 |
|
Уровень шума, (СКЗ) от диапазона измерений, %, не более |
0,15 |
|
Коэффициент преобразования датчика, мА-м/мм: ДБУ-2,5 ДБУ-5 |
3,2±0,32 1,6±0,16 |
|
Пределы допускаемой основной относительной погрешности измерений углового положения, % |
±5 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Пределы допускаемой дополнительной погрешности измерений углового положения, вызванной изменением температуры окружающего воздуха, % |
0,5 от основной погрешности |
|
Условия эксплуатации: диапазоны рабочих температур, оС: датчики нормирующие усилители (НУ) |
от минус 40 до 150 от 50 до 65 |
|
Габаритные размеры, мм: ДБУ нормирующие усилители (НУ) |
100x40 020x69 |
|
Масса, кг: ДБУ нормирующие усилители (НУ) |
0,6 0,2 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на корпус вторичного блока с помощью трафарета черной несмываемой краской.
Комплектность средства измеренийСВКА 2-01-ХХ
|
канал виброускорения ВУ |
ВИЦЕ.411732.000/05 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/06 |
по заказу |
|
канал виброскорости АВ |
ВИЦЕ.411732.000/07 |
по заказу |
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/01 |
по заказу |
|
канал осевого сдвига ТР |
ВИЦЕ.411732.000/03 |
по заказу |
|
канал осевого сдвига ИВ |
ВИЦЕ.411732.000/04 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/11 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/12 |
по заказу |
|
канал виброускорения ВУ |
ВИЦЕ.411732.000/25 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/26 |
по заказу |
|
канал виброскорости АВ |
ВИЦЕ.411732.000/27 |
по заказу |
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/21 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/23 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/22 |
по заказу |
|
канал скорости вращения УП |
ВИЦЕ.411732.000/25 |
по заказу |
|
канал скорости вращения ЛП |
ВИЦЕ.411732.000/34 |
по заказу |
|
блок питания БП |
ВИЦЕ.411128.001 |
по заказу |
|
кабель питания «24 В» |
ВИЦЕ.685611.003 |
1 шт. |
|
кабель «ВЫХОД» |
ВИЦЕ.685611.006 |
по заказу |
|
комплект монтажных частей |
по заказу |
по заказу |
|
руководство по эксплуатации |
4277-003-95218262-2009 РЭ |
1 экз. |
|
методика поверки |
4277-003-95218262-2009 МП |
1 экз. |
|
паспорт |
4277-003-95218262-2009 ПС |
1 экз. |
СВКА 2-02-ХХ
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/01 |
по заказу |
|
канал относительного расширения ТР |
ВИЦЕ.411732.000/03 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/04 |
по заказу |
|
канал виброускорения ВУ |
ВИЦЕ.411732.000/05 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/06 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/07 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/11 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/12 |
по заказу |
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/21 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/22 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/23 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/24 |
по заказу |
|
канал углового положения УП |
ВИЦЕ.411732.000/25 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/26 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/27 |
по заказу |
|
канал линейного перемещения ЛП |
ВИЦЕ.411732.000/34 |
по заказу |
|
блок контроля (RS-485) |
ВИЦЕ.411126.002-01 |
по заказу |
|
блок питания БП |
ВИЦЕ.411128.001 |
по заказу |
|
кабель питания «24 В» |
ВИЦЕ.685611.003 |
1 шт. |
|
кабель «ВЫХОД» |
ВИЦЕ.685611.006 |
по заказу |
|
кабель «RS-485» |
ВИЦЕ.685611.004 |
по заказу |
|
комплект монтажных частей |
по заказу |
по заказу |
|
руководство по эксплуатации |
4277-003-95218262-2009 РЭ |
1 экз. |
|
методика поверки |
4277-003-95218262-2009 МП |
1 экз. |
|
паспорт |
4277-003-95218262-2009 ПС |
по заказу |
СВКА 2-03-ХХ
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/01 |
по заказу |
|
канал относительного расширения ТР |
ВИЦЕ.411732.000/03 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/04 |
по заказу |
|
канал виброускорения ВУ |
ВИЦЕ.411732.000/05 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/06 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/07 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/11 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/12 |
по заказу |
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/21 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/22 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/23 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/24 |
по заказу |
|
канал углового положения УП |
ВИЦЕ.411732.000/25 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/26 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/27 |
по заказу |
|
канал линейного перемещения ЛП |
ВИЦЕ.411732.000/34 |
по заказу |
|
блок контроля (RS-485, реле) |
ВИЦЕ.411126.002-02 |
по заказу |
|
блок питания БП |
ВИЦЕ.411128.001 |
по заказу |
|
кабель питания «24 В» |
ВИЦЕ.685611.003 |
1 шт. |
|
кабель «ВЫХОД» |
ВИЦЕ.685611.006 |
по заказу |
|
кабель «ЗАЩИТА» |
ВИЦЕ.685611.005 |
1 шт. |
|
кабель «RS-485» |
ВИЦЕ.685611.004 |
по заказу |
|
комплект монтажных частей |
по заказу |
по заказу. |
|
руководство по эксплуатации |
4277-003-95218262-2009 РЭ |
1 экз. |
|
методика поверки |
4277-003-95218262-2009 МП |
1 экз. |
|
паспорт |
4277-003-95218262-2009 ПС |
по заказу |
СВКА 2-04-ХХ
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/01 |
по заказу |
|
канал относительного расширения ТР |
ВИЦЕ.411732.000/03 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/04 |
по заказу |
|
канал виброускорения ВУ |
ВИЦЕ.411732.000/05 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/06 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/07 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/11 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/12 |
по заказу |
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/21 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/22 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/23 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/24 |
по заказу |
|
канал углового положения УП |
ВИЦЕ.411732.000/25 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/26 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/27 |
по заказу |
|
канал линейного перемещения ЛП |
ВИЦЕ.411732.000/34 |
по заказу |
|
блок контроля и индикации (RS-485, индикация) |
ВИЦЕ.411126.002-03 |
по заказу |
|
блок питания БП |
ВИЦЕ.411128.001 |
по заказу |
|
кабель питания «24 В» |
ВИЦЕ.685611.003 |
1 шт. |
|
кабель «ВЫХОД» |
ВИЦЕ.685611.006 |
по заказу |
|
кабель «RS-485» |
ВИЦЕ.685611.004 |
по заказу |
|
комплект монтажных частей |
по заказу |
по заказу |
|
руководство по эксплуатации |
4277-003-95218262-2009 РЭ |
1 экз. |
|
методика поверки |
4277-003-95218262-2009 МП |
1 экз. |
|
паспорт |
4277-003-95218262-2009 ПС |
по заказу |
СВКА 2-05-ХХ
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/01 |
по заказу |
|
канал относительного расширения ТР |
ВИЦЕ.411732.000/03 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/04 |
по заказу |
|
канал виброускорения ВУ |
ВИЦЕ.411732.000/05 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/06 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/07 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/11 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/12 |
по заказу |
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/21 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/22 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/23 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/24 |
по заказу |
|
канал углового положения УП |
ВИЦЕ.411732.000/25 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/26 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/27 |
по заказу |
|
канал линейного перемещения ЛП |
ВИЦЕ.411732.000/34 |
по заказу |
|
блок контроля и индикации (RS-485, реле, индикация) |
ВИЦЕ.411126.002-04 |
по заказу |
|
блок питания БП |
ВИЦЕ.411128.001 |
по заказу |
|
блок диагностический БДВ-2 (для ВС, ВУ, АВ) |
ВИЦЕ.411169.002 |
по заказу |
|
блок диагностический БДВ-3 (для ОС, ОВ) |
ВИЦЕ.411169.003 |
по заказу |
|
кабель питания «24 В» |
ВИЦЕ.685611.003 |
1 шт. |
|
кабель «ВЫХОД» |
ВИЦЕ.685611.006 |
по заказу |
|
кабель «ЗАЩИТА» |
ВИЦЕ.685611.005 |
1 шт. |
|
кабель «RS-485» |
ВИЦЕ.685611.004 |
по заказу |
|
кабель диагностический |
ВИЦЕ.685612.001 |
по заказу |
|
комплект монтажных частей |
по заказу |
по заказу |
|
руководство по эксплуатации |
4277-003-95218262-2009 РЭ |
1 экз. |
|
методика поверки |
4277-003-95218262-2009 МП |
1 экз. |
|
паспорт |
4277-003-95218262-2009 ПС |
по заказу |
СВКА 2-11-ХХ
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/01 |
по заказу |
|
канал относительного расширения ТР |
ВИЦЕ.411732.000/03 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/04 |
по заказу |
|
канал виброускорения ВУ |
ВИЦЕ.411732.000/05 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/06 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/07 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/11 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/12 |
по заказу |
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/21 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/22 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/23 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/24 |
по заказу |
|
канал углового положения УП |
ВИЦЕ.411732.000/25 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/26 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/27 |
по заказу |
|
канал линейного перемещения ЛП |
ВИЦЕ.411732.000/34 |
по заказу |
|
блок питания БП |
ВИЦЕ.411128.001 |
по заказу |
|
приборный модуль СК-26 |
25.001.00.26.000-ХХ |
по заказу |
|
кабель питания «24 В» |
ВИЦЕ.685611.003 |
1 шт. |
|
кабель «ВЫХОД» |
ВИЦЕ.685611.006 |
по заказу |
|
комплект монтажных частей |
по заказу |
по заказу |
|
руководство по эксплуатации |
4277-003-95218262-2009 РЭ |
1 экз. |
|
методика поверки |
4277-003-95218262-2009 МП |
1 экз. |
|
паспорт |
4277-003-95218262-2009 ПС |
по заказу |
СВКА 2-12-ХХ
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/01 |
по заказу |
|
канал относительного расширения ТР |
ВИЦЕ.411732.000/03 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/04 |
по заказу |
|
канал виброускорения ВУ |
ВИЦЕ.411732.000/05 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/06 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/07 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/11 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/12 |
по заказу |
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/21 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/22 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/23 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/24 |
по заказу |
|
канал углового положения УП |
ВИЦЕ.411732.000/25 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/26 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/27 |
по заказу |
|
канал линейного перемещения ЛП |
ВИЦЕ.411732.000/34 |
по заказу |
|
приборный модуль СК-26 |
25.001.00.26.000-ХХ |
по заказу |
|
блок контроля (RS-485) |
ВИЦЕ.411126.002-01 |
по заказу |
|
блок питания БП |
ВИЦЕ.411128.001 |
по заказу |
|
кабель питания «24 В» |
ВИЦЕ.685611.003 |
1 шт. |
|
кабель «ВЫХОД» |
ВИЦЕ.685611.006 |
по заказу |
|
кабель «RS-485» |
ВИЦЕ.685611.004 |
по заказу |
|
комплект монтажных частей |
по заказу |
по заказу |
|
руководство по эксплуатации |
4277-003-95218262-2009 РЭ |
1 экз. |
|
методика поверки |
4277-003-95218262-2009 МП |
1 экз. |
|
паспорт |
4277-003-95218262-2009 ПС |
по заказу |
СВКА 2-13-ХХ
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/01 |
по заказу |
|
канал относительного расширения ТР |
ВИЦЕ.411732.000/03 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/04 |
по заказу |
|
канал виброускорения ВУ |
ВИЦЕ.411732.000/05 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/06 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/07 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/11 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/12 |
по заказу |
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/21 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/22 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/23 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/24 |
по заказу |
|
канал углового положения УП |
ВИЦЕ.411732.000/25 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/26 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/27 |
по заказу |
|
канал линейного перемещения ЛП |
ВИЦЕ.411732.000/34 |
по заказу |
|
приборный модуль СК-26 |
25.001.00.26.000-ХХ |
по заказу |
|
блок контроля (RS-485, реле) |
ВИЦЕ.411126.002-02 |
по заказу |
|
блок питания БП |
ВИЦЕ.411128.001 |
по заказу |
|
кабель питания «24 В» |
ВИЦЕ.685611.003 |
1 шт. |
|
кабель «ВЫХОД» |
ВИЦЕ.685611.006 |
по заказу |
|
кабель «ЗАЩИТА» |
ВИЦЕ.685611.005 |
1 шт. |
|
кабель «RS-485» |
ВИЦЕ.685611.004 |
по заказу |
|
комплект монтажных частей |
по заказу |
по заказу |
|
руководство по эксплуатации |
4277-003-95218262-2009 РЭ |
1 экз. |
|
методика поверки |
4277-003-95218262-2009 МП |
1 экз. |
|
паспорт |
4277-003-95218262-2009 ПС |
по заказу |
СВКА 2-14-ХХ
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/01 |
по заказу |
|
канал относительного расширения ТР |
ВИЦЕ.411732.000/03 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/04 |
по заказу |
|
канал виброускорения ВУ |
ВИЦЕ.411732.000/05 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/06 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/07 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/11 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/12 |
по заказу |
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/21 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/22 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/23 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/24 |
по заказу |
|
канал углового положения УП |
ВИЦЕ.411732.000/25 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/26 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/27 |
по заказу |
|
канал линейного перемещения ЛП |
ВИЦЕ.411732.000/34 | |
|
приборный модуль СК-26 |
25.001.00.26.000-ХХ |
по заказу |
|
блок контроля и индикации (RS-485, индикация) |
ВИЦЕ.411126.002-03 |
по заказу |
|
блок питания БП |
ВИЦЕ.411128.001 |
по заказу |
|
кабель питания «24 В» |
ВИЦЕ.685611.003 |
1 шт. |
|
кабель «ВЫХОД» |
ВИЦЕ.685611.006 |
по заказу |
|
кабель «RS-485» |
ВИЦЕ.685611.004 |
по заказу |
|
комплект монтажных частей |
по заказу |
по заказу |
|
руководство по эксплуатации |
4277-003-95218262-2009 РЭ |
1 экз. |
|
методика поверки |
4277-003-95218262-2009 МП |
1 экз. |
|
паспорт |
4277-003-95218262-2009 ПС |
по заказу |
СВКА 2-15-ХХ
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/01 |
по заказу |
|
канал относительного расширения ТР |
ВИЦЕ.411732.000/03 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/04 |
по заказу |
|
канал виброускорения ВУ |
ВИЦЕ.411732.000/05 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/06 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/07 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/11 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/12 |
по заказу |
|
канал осевого сдвига ОС |
ВИЦЕ.411732.000/21 |
по заказу |
|
канал скорости вращения ТХ |
ВИЦЕ.411732.000/22 |
по заказу |
|
канал виброперемещения ОВ |
ВИЦЕ.411732.000/23 |
по заказу |
|
канал искривления вала ИВ |
ВИЦЕ.411732.000/24 |
по заказу |
|
канал углового положения УП |
ВИЦЕ.411732.000/25 |
по заказу |
|
канал виброскорости ВС |
ВИЦЕ.411732.000/26 |
по заказу |
|
канал абсолютной вибрации АВ |
ВИЦЕ.411732.000/27 |
по заказу |
|
канал линейного перемещения ЛП |
ВИЦЕ.411732.000/34 | |
|
приборный модуль СК-26 |
25.001.00.26.000-ХХ |
по заказу |
|
блок контроля и индикации (RS-485, реле, индикация) |
ВИЦЕ.411126.002-04 |
по заказу |
|
блок питания БП |
ВИЦЕ.411128.001 |
по заказу |
|
блок диагностический БДВ-2 (для ВС, ВУ, АВ) |
ВИЦЕ.411169.002 |
по заказу |
|
блок диагностический БДВ-3 (для ОС, ОВ) |
ВИЦЕ.411169.003 |
по заказу |
|
кабель питания «24 В» |
ВИЦЕ.685611.003 |
1 шт. |
|
кабель «ВЫХОД» |
ВИЦЕ.685611.006 |
по заказу |
|
кабель «ЗАЩИТА» |
ВИЦЕ.685611.005 |
1 шт. |
|
кабель «RS-485» |
ВИЦЕ.685611.004 |
по заказу |
|
кабель диагностический |
ВИЦЕ.685612.001 |
по заказу |
|
комплект монтажных частей |
по заказу |
по заказу |
|
руководство по эксплуатации |
4277-003-95218262-2009 РЭ |
1 экз. |
|
методика поверки |
4277-003-95218262-2009 МП |
1 экз. |
|
паспорт |
4277-003-95218262-2009 ПС |
по заказу |
Канал ВУ СВКА 2/05
|
вибропреобразователь |
по заказу |
1 шт. |
|
нормирующий усилитель КР |
по заказу |
1 шт. |
|
блок измерительный БИ ВУ |
ВИЦЕ.411618.001 |
1 шт. |
|
кабель «КР-БИ» |
ВИЦЕ.685611.002/01 |
1 шт. |
|
кабель-удлинитель к вибропреобразователю |
ВИЦЕ.685611.656 |
1 шт. |
|
комплект монтажных частей для вибропреобразователя |
по заказу |
1 шт. |
Канал ВС СВКА 2/06
|
вибропреобразователь |
по заказу |
1 шт. |
|
нормирующий усилитель КР |
по заказу |
1 шт. |
|
блок измерительный БИ ВС |
ВИЦЕ.411618.002 |
1 шт. |
|
кабель «КР-БИ» |
ВИЦЕ.685611.002/01 |
1 шт. |
|
кабель-удлинитель к вибропреобразователю |
ВИЦЕ.685611.656 |
1 шт. |
|
комплект монтажных частей для вибропреобразователя |
по заказу |
1 шт. |
Канал АВ СВКА 2/07
|
вибропреобразователь |
по заказу |
1 шт. |
|
нормирующий усилитель КР |
по заказу |
1 шт. |
|
блок измерительный БИ АВ |
ВИЦЕ.411618.000 |
1 шт. |
|
кабель «КР-БИ» |
ВИЦЕ.685611.002/01 |
1 шт. |
|
кабель-удлинитель к вибропреобразователю |
ВИЦЕ.685611.656 |
1 шт. |
|
комплект монтажных частей для вибропреобразователя |
по заказу |
1 шт. |
Канал ОС СВКА 2/01
|
датчик близости ДБ2 |
по заказу |
1 шт. |
|
нормирующий усилитель БС |
по заказу |
1 шт. |
|
блок измерительный БИ ОС |
ВИЦЕ.411618.003 |
1 шт. |
|
кабель «БС-БИ» |
ВИЦЕ.685611.002/01 |
1 шт. |
|
кабель-удлинитель к ДБ2 |
ВИЦЕ.685611.882 |
1 шт. |
|
кронштейн |
по заказу |
1 шт. |
Канал ТР СВКА 2/03
|
датчик перемещения ДП |
по заказу |
1 шт. |
|
нормирующий усилитель БС |
по заказу |
1 шт. |
|
блок измерительный БИ ТР |
ВИЦЕ.411618.003-1 |
1 шт.; |
|
кабель «БС-БИ» |
ВИЦЕ.685611.002/01 |
1 шт. |
|
кабель-удлинитель к ДП |
ВИЦЕ.685611.882-01 |
по заказу |
|
кронштейн |
по заказу |
1 шт. |
Канал ИВ СВКА 2/04
|
датчик близости ДБ2 |
по заказу |
1 шт. |
|
нормирующий усилитель БС |
по заказу |
1 шт. |
|
блок измерительный БИ ИВ |
ВИЦЕ.411618.004 |
1 шт. |
|
кабель «БС-БИ» |
ВИЦЕ.685611.002/01 |
1 шт. |
|
кабель-удлинитель к ДБ |
ВИЦЕ.685611.882 |
1 шт. |
|
кронштейн |
по заказу |
1 шт. |
|
канал ТХ ФО |
ВИЦЕ.411732.000/22 |
1 шт. |
Канал ОВ СВКА 2/11
|
датчик близости ДБ2 |
по заказу |
1 шт. |
|
нормирующий усилитель БС |
по заказу |
1 шт. |
|
блок измерительный БИ ОВ |
ВИЦЕ.411618.005 |
1 шт. |
|
кабель «БС-БИ» |
ВИЦЕ.685611.002/01 |
1 шт. |
|
кабель-удлинитель к ДБ2 |
ВИЦЕ.685611.882 |
1 шт. |
|
кронштейн |
по заказу |
1 шт. |
Канал ТХ СВКА 2/12
|
датчик близости ДБ2 |
по заказу |
1 шт. |
|
нормирующий усилитель БС |
по заказу |
1 шт. |
|
блок измерительный БИ ТХ |
ВИЦЕ.411618.007 |
1 шт. |
|
кабель «БС-БИ» |
ВИЦЕ.685611.002/01 |
1 шт. |
|
кабель-удлинитель к ДБ2 |
ВИЦЕ.685611.882 |
1 шт. |
|
кронштейн |
по заказу |
1 шт. |
Канал ВС СВКА 2/26
|
вибропреобразователь |
по заказу |
1 шт. |
|
блок измерительный БИ ВС |
ВИЦЕ.411618.002/01 |
1 шт. |
|
кабель-удлинитель к вибропреобразователю |
ВИЦЕ.685611.656/01 |
1 шт. |
|
комплект монтажных частей для вибропреобразователя |
по заказу |
1 шт. |
Канал АВ СВКА 2/27
|
вибропреобразователь |
по заказу |
1 шт. |
|
блок измерительный БИ ВС |
ВИЦЕ.411618.000/01 |
1 шт. |
|
кабель-удлинитель к вибропреобразователю |
ВИЦЕ.685611.656/01 |
1 шт. |
|
комплект монтажных частей для вибропреобразователя |
по заказу |
1 шт. |
Канал ОС СВКА 2/21
|
датчик близости ДБ2 |
по заказу |
1 шт. |
|
блок измерительный БИ ОС |
ВИЦЕ.411618.003/01 |
1 шт. |
|
кабель-удлинитель к ДБ2 |
ВИЦЕ.685611.882/01 |
1 шт. |
|
кронштейн |
по заказу |
1 шт. |
Канал ОВ СВКА 2/23
|
датчик близости ДБ2 |
по заказу |
1 шт. |
|
блок измерительный БИ ОВ |
ВИЦЕ.411618.005/01 |
1 шт. |
|
кабель-удлинитель к ДБ2 |
ВИЦЕ.685611.882/01 |
1 шт. |
|
кронштейн |
по заказу |
1 шт. |
Канал ТХ СВКА 2/22
|
датчик близости ДБ2 |
по заказу |
1 шт. |
|
блок измерительный БИ ТХ |
ВИЦЕ.411618.007/01 |
1 шт. |
|
кабель-удлинитель к ДБ2 |
ВИЦЕ.685611.882/01 |
1 шт. |
|
кронштейн |
по заказу |
1 шт. |
Канал УП СВКА 2/25
|
датчик уклона ДБУ |
ВИЦЕ.401231.001 |
1 шт. |
|
блок измерительный БИ УП |
ВИЦЕ.411618.008-1 |
1 шт. |
|
кабель-удлинитель к ДБУ |
ВИЦЕ.685611.882-02 |
1 шт. |
|
кронштейн |
по заказу |
1 шт. |
Канал ИВ СВКА 2/24
|
датчик близости ДБ2 |
по заказу |
1 шт. |
|
блок измерительный БИ ИВ |
ВИЦЕ.411618.004 |
1 шт. |
|
кабель-удлинитель к ДБ |
ВИЦЕ.685611.882 |
1 шт. |
|
кронштейн |
по заказу |
1 шт. |
|
канал ТХ ФО |
ВИЦЕ.411732.000/22 |
1 шт. |
Канал ЛП СВКА 2/34
|
датчик близости ДБ2-26 |
ВИЦЕ.402151.002-26 |
1 шт. |
|
блок измерительный БИ ЛП |
ВИЦЕ.411618.003-2 |
1 шт. |
|
кабель-удлинитель к ДБ2-26 |
ВИЦЕ.685611.882/01 |
1 шт. |
|
кронштейн |
по заказу |
1 шт. |
СВКА 2 дополнительно по заказу
|
станция сбора данных |
ВИЦЕ. 301446.ХХХ |
по заказу |
|
комплект кабелей |
по заказу |
по заказу |
Поверка осуществляется по документу 4277-003-95218262-2009 МП «Аппаратура виброконтроля СВКА 2. Методика поверки», утвержденному ФГУП «ВНИИМС»
2 ноября 2009 г.
Основные средства поверки: рабочий эталон 2 разряда по ГОСТ Р 8.800-2012; вольтметр универсальный цифровой В7-38 (Госреестр СИ № 8730-82); источник питания постоянного тока Б5-45А (Госреестр СИ № 5965-77); тераомметр Е6-13А (Госреестр СИ №4649-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях». Общие требования.
ГОСТ ИСО 7919-1-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах». Общие требования.
Нормативные и технические документы, устанавливающие требования к аппаратуре виброконтроля СВКА 2«Аппаратура виброконтроля СВКА 2. Технические условия» 4277-003-952182622009 ТУ
ИзготовительОбщество с ограниченной ответственностью «НПФ «ВИБРОН»
(ООО «НПФ «ВИБРОН»)
Адрес: 129344, РФ, г. Москва, ул. Енисейская, д. 1, стр. 2, эт.2, помещение 2202
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
