Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «25» июля 2018 г. №1571

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры Deltaflow

Расходомеры Deltaflow предназначены для измерения расхода жидкости, газа и пара.

Принцип действия расходомера основан на измерении расхода среды (жидкости, газа, пара) методом переменного перепада давлений.

Основным элементом расходомера является осредняющая напорная трубка Deltaflow, создающая перепад давления. Осредняющая напорная трубка Deltaflow представляет собой зонд, имеющий две раздельные камеры, снабженные отверстиями для измерения давления. Эти отверстия выдают различные значения давления в двух камерах: в камере вверх по потоку значения высокого давления, а в камере вниз по потоку - низкого. Поэтому между обеими камерами существует перепад давления. Использование передатчика дифференциального давления, позволяет преобразовать перепад давления в электрический сигнал, пропорциональный массовому расходу, который затем передается в систему управления технологическим процессом.

Расходомеры состоят из осредняющей напорной трубки Deltaflow, преобразователей давления измерительных Sitrans P типа 7MF DS III (госреестр № 45743-10), Sitrans P типа 7MF (госреестр № 45743-10), JUMO dTRANS p20 DELTA (госреестр № 56239-14), преобразователей измерительных Sitrans Т (45822-10), dTRANS (госреестр № 54307-13), термометров сопротивления платиновых 90 (госреестр № 41742-09), электронного блока Flowcom, запорной арматуры.

Электронный блок Flowcom осуществляет в реальном времени сбор, обработку, архивирование, отображение и передачу информации.

Расходомеры Deltaflow выпускаются в следующих моделях: DF 8, DF 12, DF 25, DF 44. Модели расходомеров отличаются друг от друга диапазоном расходов, вариантами установки. Модель DF 25 имеет дополнительное исполнение DF 25Quicklock, в котором для соединения используется фиксатор с шаровым клапаном.

Расходомеры Deltaflow измеряют расход газа (атмосферный воздух, природный газ, отработанный в дымовой газ, агрессивные газообразные среды), пара(перегретый, среднего и низкого давления), жидкости (вод чистая, оборотная, сточная, подпластовая, нефть, нефтепродукты, спирты, кислоты, химические реагенты).

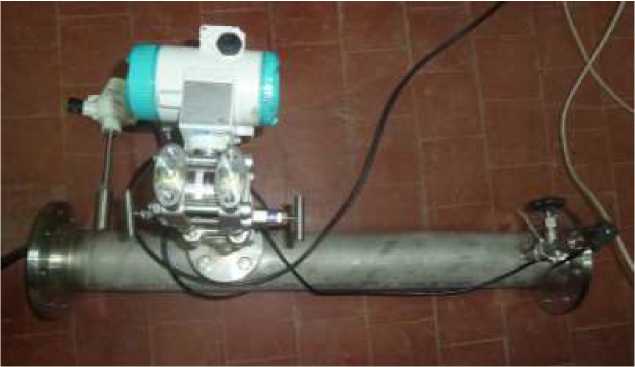

Рисунок 1 - Общий вид расходомеров Deltaflow

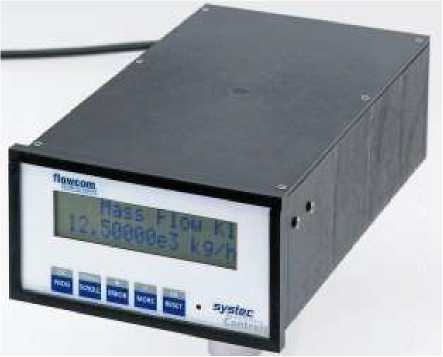

Рисунок 2 - Общий вид электронного блока

В целях предотвращения несанкционированной настройки и вмешательства расходомеры пломбируются стикерами с указанием даты и подписью должностного лица.

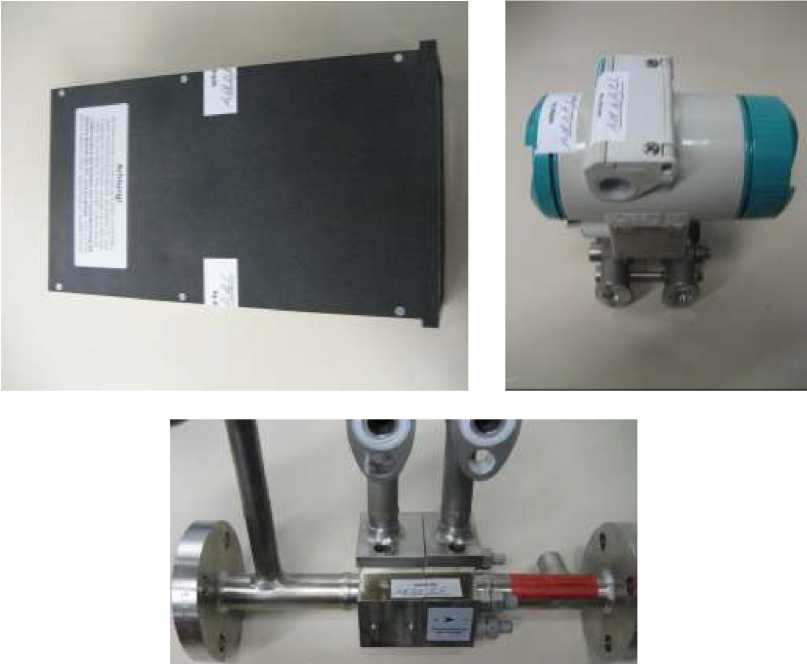

Рисунок 2 - Места пломбировки

Программное обеспечение расходомеров Deltaflow является встроенным. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

На основании результатов проверок уровень защиты ПО расходомеров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» (в соответствии с Р 50.2.077-2014). Программное обеспечение не влияет на метрологические характеристики расходомеров. В программном обеспечении предусмотрена защита паролем от несанкционированного доступа к текущим данным и параметрам настройки.

Таблица 2 - Метрологические и технические характеристики

наносится на корпус электронного блока методом наклейки и в левый верхний угол титульного листа руководства по эксплуатации типографским способом

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 0200-2-2014 «Инструкция. ГСИ. Расходомеры Deltaflow. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 20.02.2018 г.

Основные средства поверки:

• - Государственный первичный эталон единицы массового расхода жидкости ГЭТ 63-2013, диапазон воспроизводимых расходов от 2,5 до 500 т/ч (м³/ч), расширенная неопределенность 0,036 %;

• - Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017, диапазон от 3-10^-4 до 16000 м³/ч и от 3Д10^-4 до 19200 кг/ч, стандартная суммарная неопределенность 4,2-10^-4

• - установка поверочная, диапазон воспроизводимых расходов от 0,01 до 1000 м³/ч, пределы допускаемой относительной погрешности ±0,3%;

• - штангенциркуль ШЦ-1-0,1 по ГОСТ 166-89 с диапазоном измерений от 0 до 125 мм, пределы допускаемой абсолютной погрешности ±0,1мм;

• - штангенциркуль ЩЦ-П-500-0,05 по ГОСТ 166-89, с диапазоном измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,05мм;

• - рулетка измерительная металлическая Р20У2К по ГОСТ 7502-98, номинальная длина шкалы 20 м, пределы допускаемой абсолютной погрешности ±[0,3 + 0,15(Ь)]мм

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и (или) паспорт.

приведены в эксплуатационном документе и МИ 3551-2016 «ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок Deltaflow и «КТМ Дельтапаскаль». Основные положения».

ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости

ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

Техническая документация «Systec Controls Mess- und Regeltechnik GmbH» (Германия).

«Systec Controls Mess- und Regeltechnik GmbH», Германия

Адрес: LindberghstraBe 4 D-82178 Puchheim (Germany)

Телефон: ++49-(0)89-80906-0

Факс: ++49-(0)89-80906-200

Е-mail: info@systec-controls.de

Общество с ограниченной ответственностью ООО «НПП КуйбышевТелеком-Метрология»

Адрес: 443052, г. Самара, ул. Земеца, д. 26Б, комната 413

Телефон/факс: (846) 202-00-65, (846) 202-96-23

Е-mail: info@ktkprom.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул.2-я Азинская, д. 7А

Телефон: (843) 272-70-62

Факс: (843) 272-00-32

Е-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

25 июля 2018 г.                                            _№    1571

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 58965 «Расходомеры Deltaflow» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Н1111 Куйбышев Телеком-Метрология» от 17 января 2018 г. № 170118_В1 приказываю:

• 1. Внести изменения в описание типа на расходомеры Deltaflow, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60848-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить в качестве документа на поверку МП 0200-2-2014 «ГСИ. Расходомеры Deltaflow. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИР» 20.02.2018 и распространить действие документа на расходомеры Deltaflow, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа № 5 8965 «Расходомеры Deltaflow», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60848-15, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.
