№1898 от 15.08.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 108399
О внесении изменений в описание типа комплекты мер колец подшипников
Приказы по основной деятельности по агентству Вн. Приказ № 1898 от 15.08.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
15 августа 2019 г.
1898
Москва
О внесении изменений в описание типа на комплекты мер колец подшипников
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «НВП «КРОПУС» от 17 июня 2019 г. № 085/2019 приказываю:
-
1. Внести изменения в описание типа на комплекты мер колец подшипников, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70036-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
-
Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и __________________метрологии.
СЫ ДЕНИЯ О СтИФИЮМЕ ЭИ
Сертификат: OOE1036EE32711E88OE9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
I J
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» августа 2019 г. № 1898
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекты мер колец подшипников
Назначение средства измеренийКомплекты мер колец подшипников (далее - комплекты мер) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов и применяются для настройки и проверки чувствительности ультразвуковых дефектоскопов при контроле наружных и внутренних колец подшипников.
Описание средства измеренийПринцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов нарушения сплошности материала типа плоскодонных отражателей. Меры изготовлены из стали.
Комплект состоит из 19 мер цилиндрических и конических колец подшипников различных размеров.
Общий вид комплектов мер приведен в таблице 1.

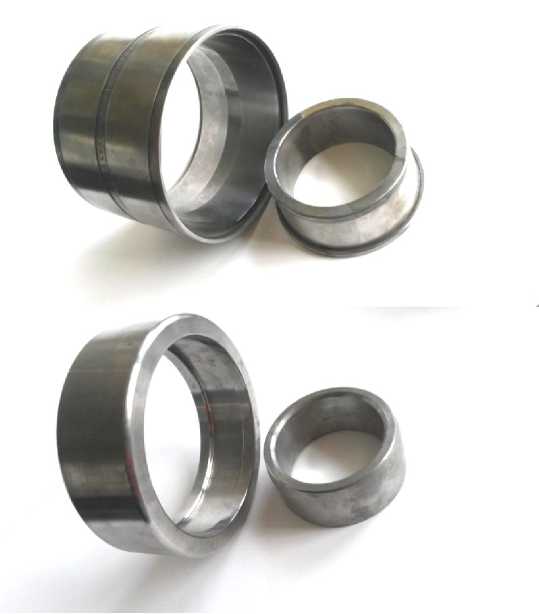

Рисунок 1 - Общий вид мер
Пломбирование комплектов мер колец подшипников не предусмотрено.
Меры имеют один, два или четыре плоскодонных искусственных дефекта, расположенных в одной плоскости (2 дефекта) или во взаимно перпендикулярных плоскостях (4 дефекта), на рабочих поверхностях колец подшипников.
Дефекты изготовлены методом электроэрозии.
Каждая мера имеет следующую маркировку: KO-W-X-EN12080-Y-Z, где КО - условное обозначение, W - тип конструкции (КПВ - кольца подшипников внутренние, КПН - кольца подшипников наружные), X - номинальные размеры, Y - заводской номер, Z - год изготовления.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр плоскодонного искусственного отражателя, мм |
1,0±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра плоскодонного искусственного отражателя, мм |
±0,05 |
|
Глубина залегания плоскодонного искусственного отражателя, мм |
1,0±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины залегания плоскодонного искусственного отражателя, мм |
±0,05 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество плоскодонных искусственных отражателей на мере, шт. - КО-КПВ 160х193х80, КО-КПВ 180х230/216х86, КО-КПВ 180х216х86, КО-КПВ 130х178,5/167х93, КО-КПВ 130х167х93, КО-КПН 257х290х80, КО-КПН 284х320х86, КО-КПН 243х280х93 |
1 |
|
- КО-КПН-150х250, КО-КПН-130х250, КО-КПН-130х230 |
4 |
|
- остальные |
2 |
|
Габаритные размеры (ДхШхВ), мм, не более - КО-КПВ-150х120х64,2 |
151 х 151 х 65 |
|
- КО-КПВ-157х130х64,2 |
160х160х65 |
|
- КО-КПВ-150х120х80 |
162х162х81 |
|
- КО-КПВ-157х130х80 |
170х170х81 |
|
- КО-КПВ-130х230 |
178х178х71 |
|
- КО-КПВ-150х250 |
201х201х71 |
|
- КО-КПВ 160х193х80 |
194х194х65 |
|
- КО-КПВ 180х230/216х86 |
231х231х87 |
|
- КО-КПВ 180х216х86 |
217х217х87 |
|
- КО-КПВ 130х178,5/167х93 |
180 х 180 х 94 |
|
- КО-КПВ 130х167х93 |
168х168х93 |
|
- КО-КПН-240х211х80 |
241х241х81 |
|
- КО-КПН-240х210х80 |
241х241х81 |
|
- КО-КПН-150х250 |
251х251х161 |
|
- КО-КПН-130х250 |
251х251х161 |
|
- КО-КПН-130х230 |
231х231х151 |
|
- КО-КПН 257х290х80 |
291х291х81 |
|
- КО-КПН 284х320х86 |
321х321х87 |
|
- КО-КПН 243х280х93 |
281x281x94 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более - КО-КПВ-150х120х64,2 |
3,2 |
|
- КО-КПВ-157х130х64,2 |
3,1 |
|
- КО-КПВ-150х120х80 |
4,3 |
|
- КО-КПВ-157х130х80 |
4,1 |
|
- КО-КПВ-130х230 |
4,1 |
|
- КО-КПВ-150х250 |
5,0 |
|
- КО-КПВ 160х193х80 |
5,7 |
|
- КО-КПВ 180х230/216х86 |
8,0 |
|
- КО-КПВ 180х216х86 |
7,3 |
|
- КО-КПВ 130х178,5/167х93 |
6,7 |
|
- КО-КПВ 130х167х93 |
6,3 |
|
- КО-КНН-240х211х80 |
7,3 |
|
- КО-КНН-240х210х80 |
7,5 |
|
- КО-КПН-150х250 |
11,4 |
|
- КО-КПН-130х250 |
20,3 |
|
- КО-КПН-130х230 |
10,8 |
|
- КО-КПН 257х290х80 |
10,3 |
|
- КО-КПН 284х320х86 |
13,2 |
|
- КО-КПН 243х280х93 |
12,2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
Срок службы, не менее, лет |
10 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации ККОП.00.00.00.РЭ методом печати.
Комплектность средства измерений
Таблица 3 - Комплектность комплектов мер
|
Наименование |
Обозначение |
Количество |
|
Меры колец подшипников |
19 шт. | |
|
Коробка для транспортирования и хранения |
1 шт. | |
|
Руководство по эксплуатации |
ККОП.00.00.00.РЭ |
1 экз. |
|
Методика поверки |
МП 042.Д4-17 |
1 экз. |
осуществляется по документу МП 042.Д4-17 «Комплекты мер колец подшипников. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 13.09.2017.
Основные средства поверки:
Индикатор часового типа ИЦ (рег. № 58190-14).
Микрометр гладкий с ценой деления 0,01 мм МК-25 (рег. № 287-02).
Плита поверочная Micron (рег. № 50635-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплектам мер колец подшипниковТУ 4276-036-33044610-16 Технические условия «Комплект мер колец подшипников»
ИзготовительОбщество с ограниченной ответственностью «Научно-внедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»)
ИНН 5031000948
Адрес: 142412, Московская область, г. Ногинск, ул. Климова, д.50Б
Телефон (495) 500-21-15, 8-800-500-62-98
E-mail: sales@kropus.ru
Web-сайт: http: //www.kropus.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-56-33
Факс: (495) 437-31-47
Web-сайт: www.vniiofi.ru
Е-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
