УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» июня 2025 г. № 1145

Регистрационный № 79690-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Бюретки лабораторные стеклянные «МиниМедПром», тип 1, исполнение 2

Бюретки лабораторные стеклянные «МиниМедПром», тип 1, исполнение 2 (далее бюретки) предназначены для измерений объёма жидкости.

Принцип действия бюреток основан на измерении определенного объёма жидкости, которая выливается из бюретки.

Бюретки представляют собой систему спаянных стеклянных цилиндрических трубок. На трубке меньшего диаметра имеется шарообразное расширение - запасной резервуар. К отводным трубкам припаяны краны. На цилиндрической части трубки большего диаметра нанесена шкала. Выпускаются в одной модификации разной вместимости.

Общий вид средства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид бюреток лабораторных стеклянных «МиниМедПром», тип 1, исполнение 2

Знак поверки в виде оттиска клейма с изображением знака поверки наносится над шкалой на свободном от надписей пространстве на боковую поверхность бюретки методом трафаретной печати с последующим вжиганием краски.

Заводской номер имеет цифровое обозначение по системе нумерации изготовителя средства средства бюретки

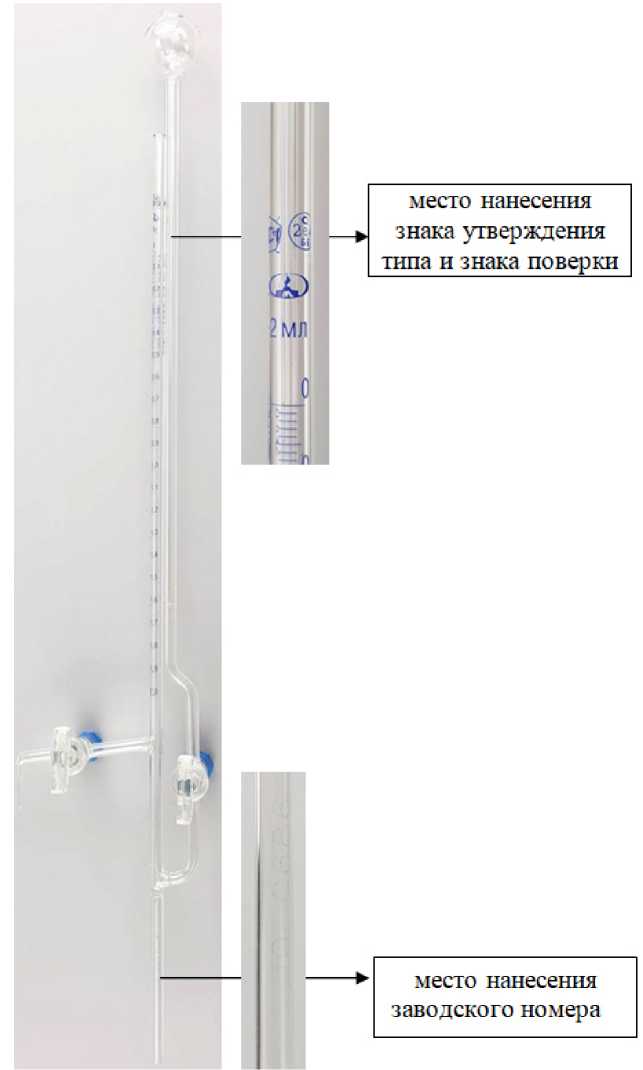

Рисунок 2 - Место нанесения заводского номера, знака утверждения типа и знака поверки на бюретку

Пломбирование бюреток не предусмотрено.

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

наносится на бюретки методом трафаретной печати с последующим вжиганием краски и на этикетку в правом верхнем углу типографским способом.

Таблица 3 - Комплектность

приведены в разделе 1 «Назначение» этикетки МИДП.725233.001.ЭТ.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости» (часть 3-я);

ТУ 9464-022-52876351-2016 Бюретки лабораторные стеклянные Технические условия.

Общество     с     ограниченной

(ООО «МиниМедПром»)

ИНН 3202008488

Адрес: 242600, Брянская обл., г. Дятьково, ул. Ленина, д. 182, к. 5 Телефон: +7 (48333) 3-44-05

Факс: +7 (48333) 3-27-02

E-mail: MiniМProm@yandex.ru

Испытательный центр Федеральное бюджетное учреждение «Научно-исследовательский метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест») Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Адрес осуществления деятельности: 141607, Московская ул. Дзержинского, д. 2 Телефон: +7 (496) 242-41-62 Факс: +7 (496) 247-70-70 E-mail: info.kln@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» июня 2025 г. № 1145

Регистрационный № 56279-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды крыльчатые СВ

Счетчики холодной и горячей воды крыльчатые СВ (далее - счетчики) предназначены для измерений объёма холодной питьевой воды по ГОСТ Р 51232-98, СанПиН 2.1.4.1074-01 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам.

магнитную муфту в счетный механизм. Счетный механизм отделен от воды немагнитной мембраной, герметично зафиксированной через уплотнительные прокладки прижимной гайкой или стопорным кольцом. Магнитная муфта опционально защищена от воздействия внешнего магнитного поля двумя антимагнитными кольцами.

Корпус счетчика изготовлен из латуни или из латуни с покрытием хромом. Счетный механизм, имеющий масштабирующий механический редуктор, приводит число оборотов крыльчатки к значению объема протекающей воды м³. Индикаторное устройство счетного механизма состоит из восьми роликов и стрелочного указателя.

Счетный механизм имеет сигнальную звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.

Счетчики выпускаются следующих модификаций: СВ-15Г, СВ-15ИГ, СВГ-15, СВГ-15И, СВГ-15М - для горячей воды; СВ-15Х, СВ-15ИХ, СВХ-15, СВХ-15И, СВХ-15М - для холодной воды;

СВ-15, СВ-15И, СВУ-15, СВУ-15И, СВУ-15М - для холодной и горячей воды (универсальные счетчики).

Счетчики мод. СВ-15, СВ-15И, СВ-15Х, СВ-15ИХ, СВ-15Г, СВ-15ИГ отличаются от счетчиков СВУ-15, СВУ-15И, СВУ-15М, СВХ-15, СВХ-15И, СВХ-15М, СВГ-15, СВГ-15И, СВГ-15М дизайном корпуса и циферблата счетного механизма.

Внешний вид счетчиков, отличающихся дизайном, представлен на рисунках 1. Счетчики могут выпускаться с изображением на циферблате товарного знака VALFEX. Внешний вид этих счетчиков изображен на рисунке 2.

Конструкция счетчика обеспечивает защиту от несанкционированного доступа к регулирующему устройству и конструкции счетчика. Защита от несанкционированного вмешательства обеспечивается наличием неразъёмного пластмассового кольца (красного цвета для счетчиков горячей воды, синего - для счетчиков холодной воды, серого цвета -для универсальных счетчиков), скрепляющего счетный механизм и корпус счетчика, или специального крепления счетного механизма к корпусу без кольца, но исключающего возможность скрытого несанкционированного вмешательства в работу счетчика. В случае, если счетное устройство соединяется с корпусом посредством специального крепления без кольца, соответствующие: красная (для горячей воды), синяя (для холодной воды) и серая (для универсальных счетчиков) маркировка наносится на циферблат счетчика.

Кольцо или специальное крепление счетного механизма к корпусу без кольца выполняют функции защитной пломбы, поскольку получить доступ к конструкции счетчика без видимого повреждения кольца или специального крепления без кольца невозможно.

Счетчик имеет встроенную во входной патрубок защитную сетку, которая защищает камеру от попадания в нее крупных механических частик. Сетка также выполняет функцию струевыпрямителя и содержит радиально расположенные отверстия различного сечения и формы.

Счетчики допускают горизонтальную и вертикальную установку на трубопроводе. Крепление счетчика к трубопроводу осуществляется с помощью комплекта монтажных частей.

По отдельному заказу в состав счетчика может быть включен обратный клапан специальной конструкции, который монтируется в выходной штуцер счетчика. Конструкция обратного клапана позволяет при необходимости извлечь его из выходного штуцера. Характеристики пружины обратного клапана подобраны таким образом, чтобы обеспечить минимальную потерю давления.

По согласованию с Заказчиком счетчики могут снабжаться импульсным выходом, использующим в своем составе геркон, для дистанционной передачи низкочастотных импульсов с весом импульса от 0,01 до 10 (м³/имп), при этом в обозначении счетчика используется буква «И». По согласованию с Заказчиком схема импульсного выхода может быть решена по схеме с возможностью контроля считывающим устройством обрыва провода и короткого замыкания (стандарт NAMUR). Для этого в цепь геркон включается два дополнительных сопротивления. По согласованию с Заказчиком, схема бесконтактного импульсного выхода может обеспечивать подключение счетчика к устройству считывания двумя способами: по релейной схеме (только геркон) и по схеме с контролем обрыва провода и короткого замыкания.

Счетчики могут быть оборудованы модулем передачи данных M-Bus с весом импульса 0,001 (м³/имп.), в данном случае в обозначении появляется буква «М». M-Bus является стандартным протоколом для дистанционного считывания показаний счетчиков и поддерживается большинством ведущих производителей приборов учета энергоносителей.

Комплект монтажных частей обеспечивает необходимые длины прямых участков до и после счетчика.

Нанесение знака поверки на средство измерение не предусмотрено.

Счетчики исполнений (СВ-15Г, СВГ-15, СВ-15Х, СВХ-15, СВ-15, СВУ-15) по заказу комплектуются съёмным датчиком импульсов (герконовым, оптическим, индуктивным и другими, примеры показаны на рисунке 3) для формирования и дистанционной передачи импульсов, соответствующих измеренному объему. Съёмные датчики импульсов также опционально осуществляют (помимо импульсного выхода) передачу данных с помощью различных протоколов, в частности: M-Bus, LoRa, RS485, NB-IoT, RFID, LTE-450.

^в)

Рисунок 1 - Общий вид счетчиков холодной и горячей воды крыльчатых

а) Заводской номер в цифровом формате, состоящий из 9 арабских цифр, последние две цифры из которых указывают год изготовления, наносится на циферблат;

б) Заводской номер в цифровом формате, состоящий из 10 арабских цифр, последние две цифры из которых указывают год изготовления, наносится на циферблат;

в) Заводской номер выполнен в цифровом формате, состоящий из 9 арабских цифр, первые две цифры из которых указывают год изготовления, наносится на циферблат.

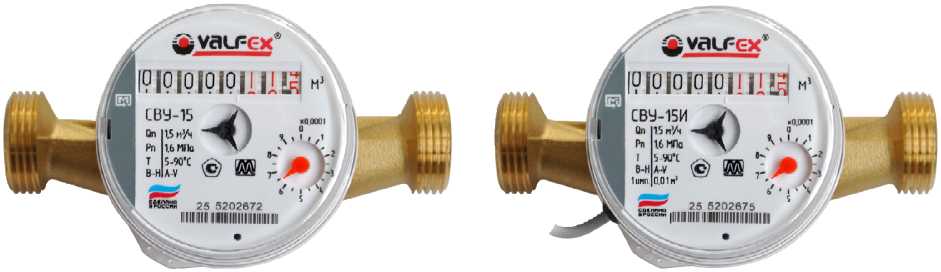

Рисунок 2 - Общий вид счетчиков с изображением товарного знака VALFEX

Заводской номер выполнен в цифровом формате, состоящий из 9 арабских цифр, первые две цифры из которых указывают год изготовления, наносится на циферблат счетчика.

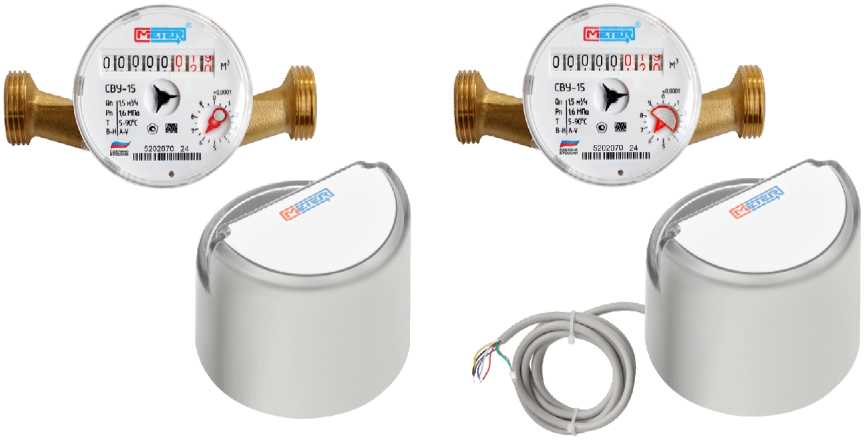

Рисунок 3 - Общий вид счетчика со съёмным датчиком импульсов

Относительная влажность при температуре 35 °С, не более, %

Дополнительные сведения

80 «И» - импульсный выход

«М» - модуль передачи данных M-Bus

Примечания:

• ¹ исполнение по специальному заказу с короткой базой;

• ² для счетчиков СВУ, СВХ, СВГ;

• 3

специальное исполнение по отдельному заказу.

наносится на счетчик методом флексографии или лазерной гравировки в соответствии с рисунком 1 и рисунком 2, и на титульные листы паспорта и руководства по эксплуатации типографическим способом.

Таблица 3 - Комплектность

приведены в разделе 4 паспорта «Счетчики холодной и горячей воды крыльчатые СВ».

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 1);

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия; ТУ 4213-004-15151288-2013 Счетчики холодной и горячей воды крыльчатые СВ. Технические условия.

Общество с ограниченной ответственностью «МЕТЕР» (ООО «МЕТЕР») ИНН 5310016747

Адрес: 173021, Новгородская обл., Новгородский р-н, д. Новая Мельница, ул. Панковская, д. 3

Телефон: (812) 363-35-30

E-mail: office@meter.ru

Web-сайт: www.meter.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» июня 2025 г. № 1145

Регистрационный № 71684-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы цифровые переносные измерительные показателей качества электроэнергии МПК

Приборы цифровые переносные измерительные показателей качества электроэнергии

МПК (далее - приборы) предназначены для:

• - измерений напряжения;

• - измерений напряжения и силы переменного тока;

• - измерений, контроля и регистрации основных параметров электрической энергии в однофазных двухпроводных и трехфазных трехпроводных и четырехпроводных электрических сетях и системах электроснабжения переменного тока с номинальной частотой 50 Гц с отображением результатов измерений на экране прибора (при наличии данного исполнения) и предоставления их в цифровой форме;

• - сохранения результатов измерений по заданным алгоритмам в интервалах времени, отсчитываемых внутренними часами реального времени;

• - измерений и контроля показателей качества электроэнергии (ПКЭ) в соответствии с требованиями стандартов: ГОСТ 33073-2014, ГОСТ Р 8.655-2009, ГОСТ 30804.4.7-2013 (класс I), ГОСТ Р 51317.4.15-2012, ГОСТ 32144-2013, ГОСТ 30804.4.30-2013 (класс А), ГОСТ IEC 61000-4-30-2017 (класс А), и их статистической обработки с отображением результатов измерений на экране прибора (при наличии данного исполнения) и предоставления их в цифровой форме.

Приборы предназначены для непрерывной работы в составе автоматизированных системы контроля и анализа качества диспетчерского контроля и управления, микропроцессорных программируемых измерительно-вычислительных приборов, состоящих из электронного блока и встроенного в него программного обеспечения.

Принцип действия приборов состоит в аналого-цифровом преобразовании входных аналоговых сигналов с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты, включая результаты измерений, отображаются на экране прибора (при его наличии), сохраняются в памяти приборов и передаются через коммуникационные интерфейсы прибора (Ethernet LAN, EIA/RS-422/485).

Коммуникационные интерфейсы прибора предназначены для подключения к информационным системам для передачи результатов измерений, диагностических данных, данных самоописания, а также выполняют функции служебного интерфейса для выполнения операций конфигурирования, настройки прибора и режимов его функционирования, программирования средств обеспечения сетевой безопасности.

Открытые международные протоколы связи ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004,   ГОСТ Р МЭК 61850-5-2011 используются прибором

для передачи текущих результатов измерений, включая параметры электросети, показатели качества электроэнергии (ПКЭ), данные самодиагностики приборов. Профили протоколов приведены в эксплуатационной документации на приборы.

Протокол HTTP используется прибором для реализации встроенного в прибор WEB сервера, обеспечивающего удобный доступ к данным измерений, средствам конфигурирования и прочим данным о приборе. Доступ к WEB серверу обеспечивается через коммуникационные интерфейсы типа Ethernet при использовании стандартных средств просмотра HTTP ресурсов (браузеры). Описание WEB интерфейса приведено в эксплуатационной документации на приборы.

Результаты измерений и служебная информация доступна через коммуникационные интерфейсы по следующим протоколам:

- ГОСТ Р МЭК 60870-5-101-2006;

- ГОСТ Р МЭК 60870-5-104-2004;

- ГОСТ Р МЭК 61850-5-2011;

- HTTP;

- Modbus TCP;

- Modbus RTU;

- Modbus RM (интеграция в системы АСКУЭ);

- Специализированный протокол передачи данных.

Специализированный протокол передачи данных предназначен для:

- передачи текущих результатов измерений;

- передачи накопленных данных измерений, включая данные счетчика электроэнергии;

- передачи журналов событий;

- передачи статистической информации;

- передачи данных о приборе;

- обеспечение средств конфигурирования и настройки, включая средства обеспечения сетевой безопасности.

Доступ к приборам через специализированный протокол передачи данных осуществляется с использованием дополнительного программного обеспечения поставляемого изготовителем прибора. Описание специализированного протокола передачи данных приведено в эксплуатационной документации на прибор.

Приборы осуществляют измерение текущего времени в рамках национальной шкалы координированного времени РФ UTC (SU). Средства конфигурирования позволяют установить локальный часовой пояс, соответствующий географическому месту установки прибора. Внутренние часы прибора обеспечивают отсчет текущего времени (до тысячных долей секунд включительно) и даты (день, месяц, год). При наличии внешней синхронизации осуществляется корректировка внутренних часов приборов.

Настройки прибора, архивы измерений показателей качества электроэнергии, архивы функции учета электроэнергии, журналы событий хранятся в энергонезависимой памяти прибора, защищенной от несанкционированного изменения и обеспечивающей длительное хранение данных при отсутствии электропитания.

Прибор обеспечивает ведение журнала значимых событий, включая:

- пропадание/восстановление электропитания;

- коррекцию времени;

- изменение конфигурации прибора;

- доступ к прибору через коммуникационные интерфейсы;

- события, касающиеся информационной безопасности прибора.

Записи в журнале маркируются метками времени с дискретностью 1 мс.

Приборы (по заказу) могут изготавливаться с лицевой панелью с цифровыми семисегментными индикаторами.

На передней/задней панели приборов (в зависимости от исполнения) располагаются интерфейсы прибора, включающие интерфейсы для подключения аналоговых источников сигнала, коммуникационные интерфейсы и интерфейс электропитания.

Приборы обеспечивают непрерывный режим работы без ограничения длительности.

Конструкция интерфейса электропитания обеспечивает надежное механическое крепление и электрический контакт подключаемых проводов.

Интерфейс электропитания гальванически изолирован от других интерфейсов прибора и частей прибора, доступных для пользователя.

Приборы имеют различные исполнения в зависимости от габаритных размеров, диапазона измерений входного сигнала, наличия и/или вида интерфейсов, цвета индикаторов, вариантов зажимов. При необходимости возможен заказ специального исполнения прибора.

Информация об исполнении прибора содержится в коде полного условного обозначения:

МПКа - b - с - d - e - f - g, где

а - исполнение прибора в зависимости от габаритных размеров;

• 1 - прибор в габаритном размере, не более 175 86 280 мм;

• 2 - прибор в габаритном размере, не более 95^53^175 мм;

b - номинальные значения входных измеряемых параметров (в зависимости от исполнения прибора);

c - условное обозначение основного интерфейса Ethernet;

d - условное обозначение наличия дополнительного интерфейса RS485;

е - наличие и цвет индикаторов;

f - условное обозначение вариантов зажимов;

g - специальное исполнение.

Приборы имеют единый конструктив: переносной, ударопрочный, пылезащищенный, пластмассовый корпус. Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Возможна комплектация приборов токоизмерительными клещами (или катушками Роговского), тип и количество которых определяется при заказе.

Приборы соответствуют требованиям к рабочим условиям (механические воздействия) по группе М7 (включая соответствие требованиям группы М40) по ГОСТ 30631-99 и группе 4 по ГОСТ 22261-94.

Корпус прибора пломбируется изготовителем с целью предотвращения вскрытия и фиксации несанкционированного доступа к внутренним элементам прибора. Прибор предусматривает возможность пломбирования корпуса прибора метрологической службой (поверителем) после выполнения поверки (в дополнение к пломбе изготовителя). Пломбирование корпуса исключает возможность несанкционированного изменения программного обеспечения, либо оказания иного влияния на результат измерений без нарушения пломб.

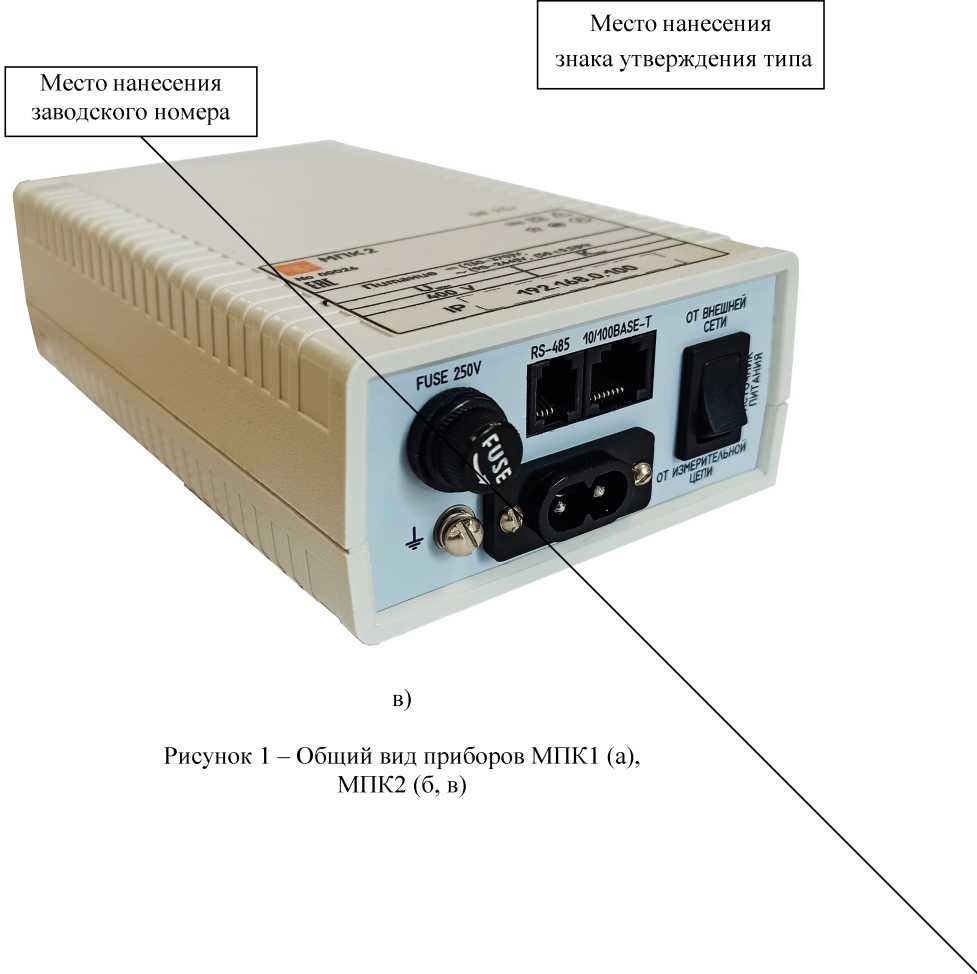

Общий вид приборов, габаритные размеры представлены на рисунках 1 - 4.

Схема пломбировки от несанкционированного доступа представлена на рисунке 5. Доступ к внутренним частям прибора возможен только с нарушением пломб/этикеток.

Заводские номера наносятся в цифровом формате на корпус (для МПК2) и лицевую панель корпуса (для МПК1) с помощью печати, как показано на рисунке 1.

Места нанесения знака поверки и клейма ОТК в виде оттиска на мастике показаны на рисунке 5.

Место нанесения заводского номера

а)

б)

Примечание - размеры указаны в миллиметрах

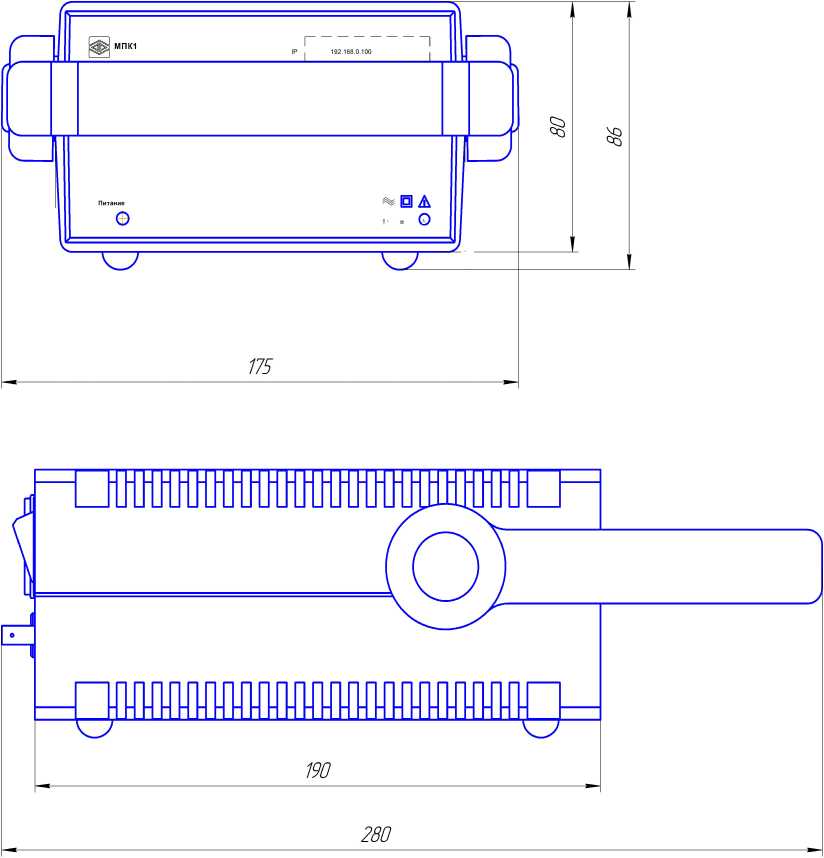

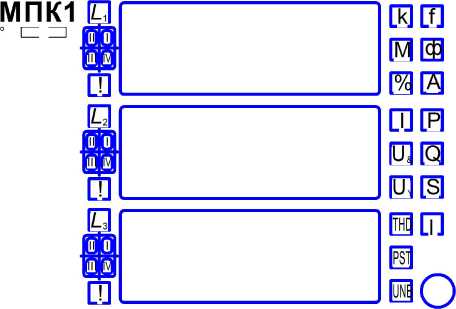

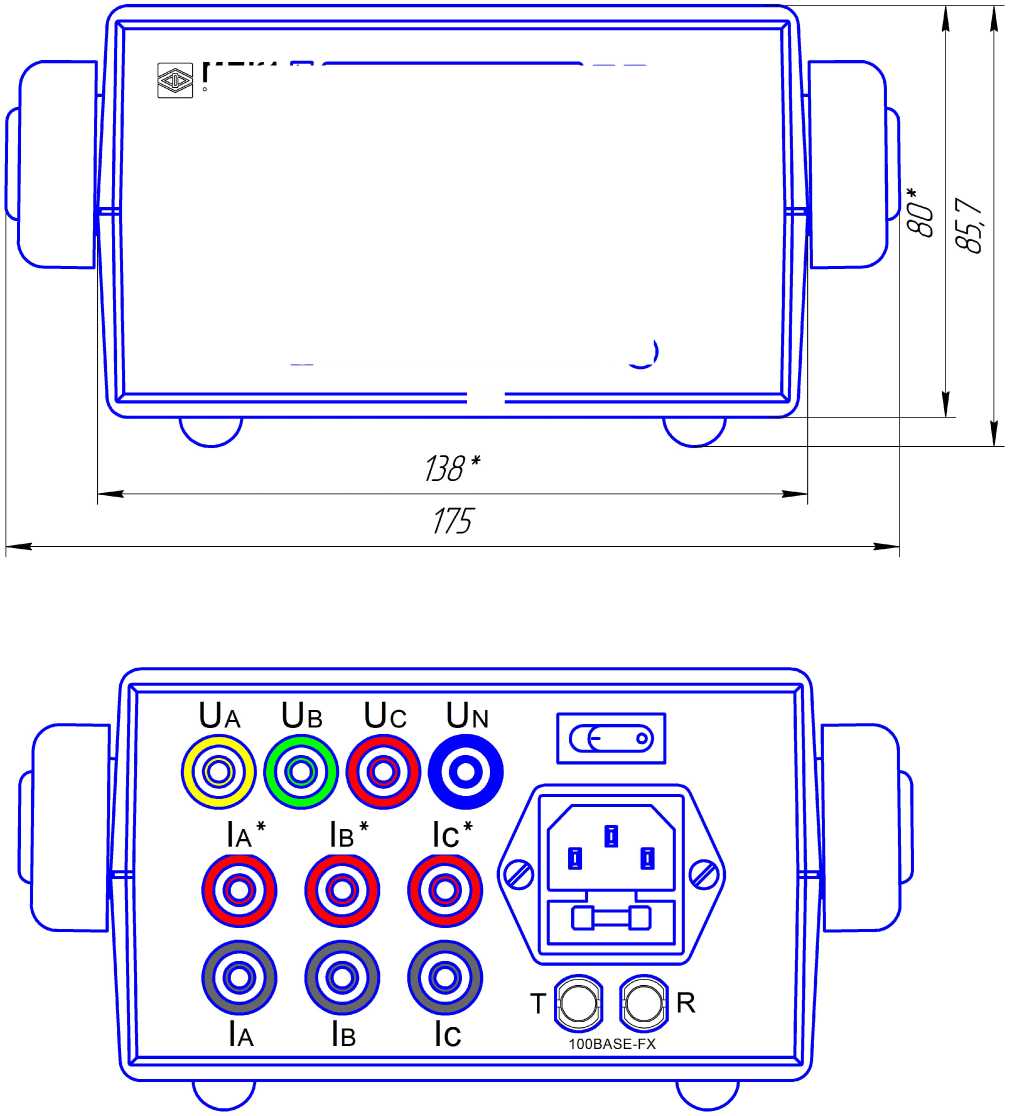

Рисунок 3 - Габаритные и установочные размеры прибора МПК1 с индикаторами

Примечание - размеры указаны в миллиметрах

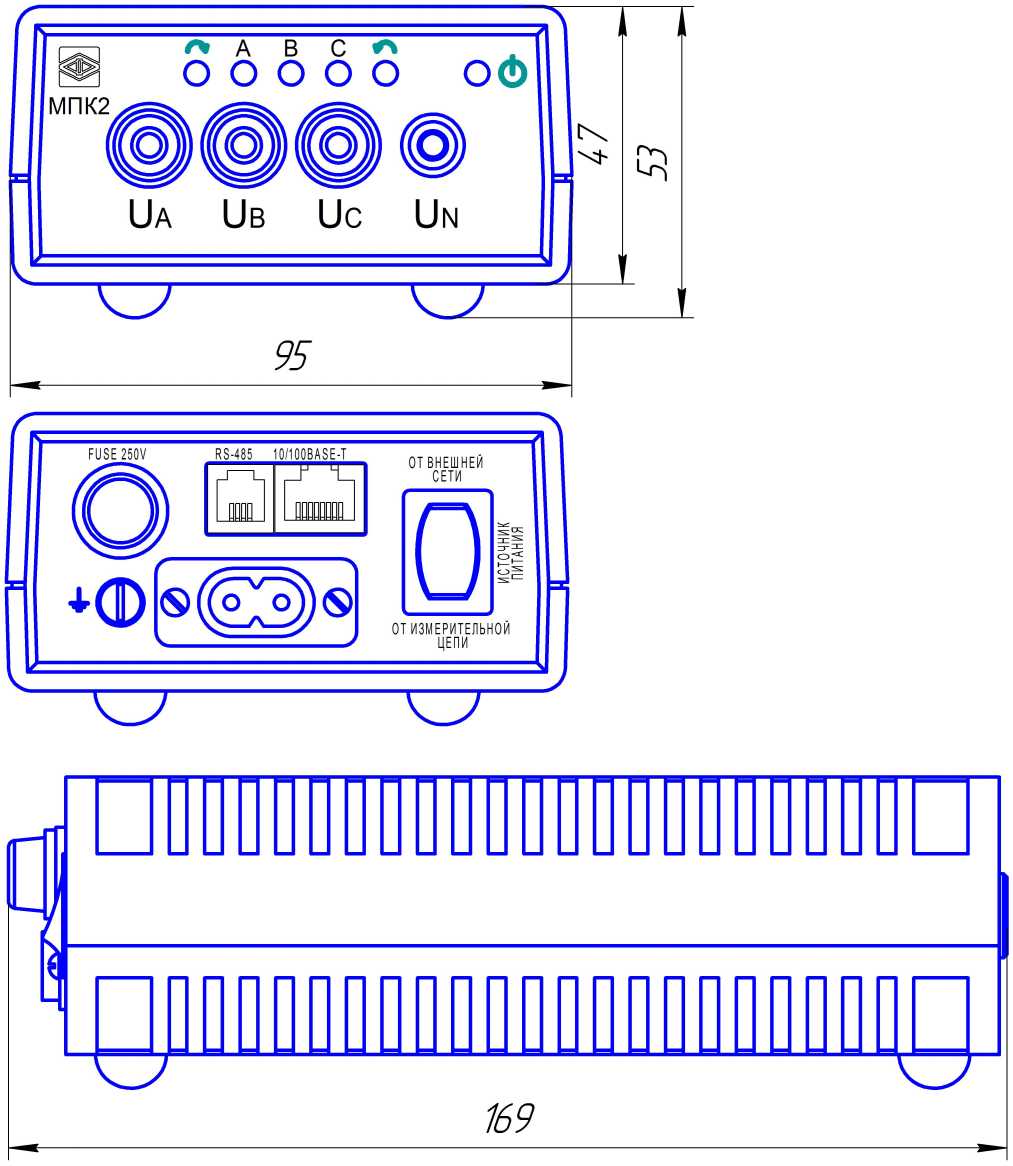

Рисунок 4 - Общий вид и габаритные размеры прибора МПК2

а⁾

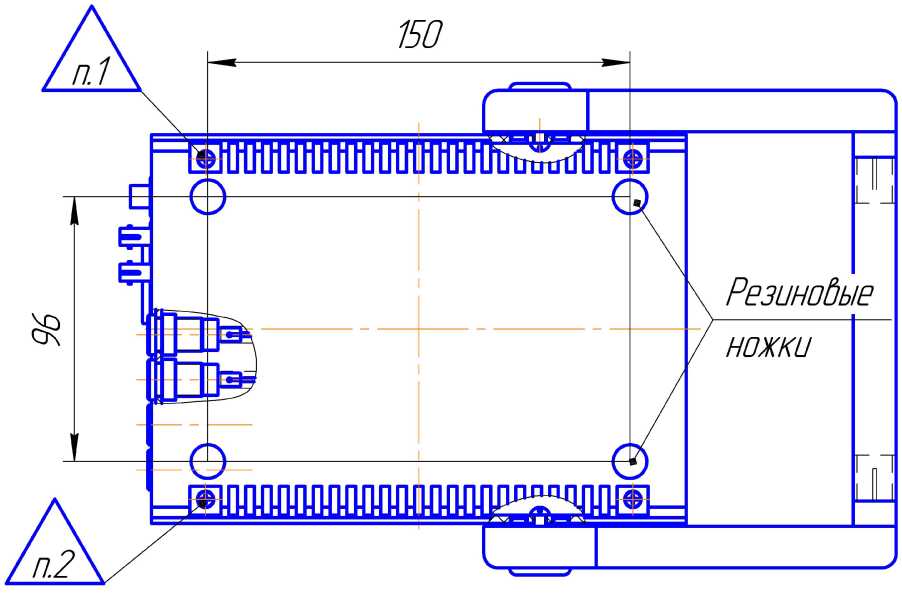

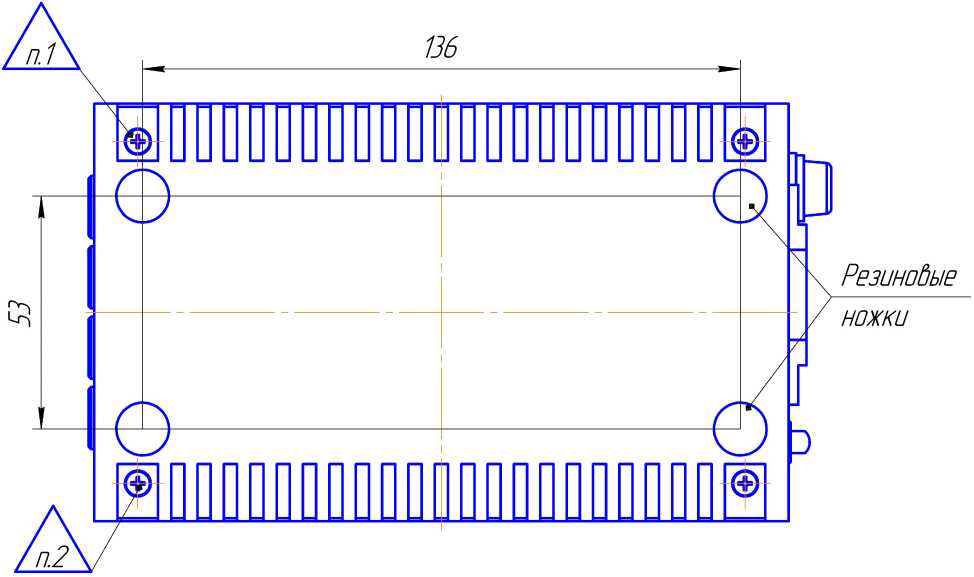

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на приборы МПК1 (а), МПК2 (б).

п. 1 - место клейма ОТК; п. 2 - место нанесения знака поверки

б) Примечание - размеры указаны в миллиметрах

Программное обеспечение приборов является встроенным и обеспечивает функционирование прибора, включая измерение и вычисление метрологических величин, прием и передачу данных, отображение данных на локальном человеко-машинном интерфейсе.

Встраиваемое программное обеспечение приборов защищено от изменения. Программное обеспечение приборов предусматривает наличие различных уровней доступа, различающихся набором разрешенных операций и объемом предоставляемых данных, включая разделение доступа к данным и операций по конфигурированию приборов, коррекции времени, настройки интерфейсов передачи данных, изменения параметров контролируемых сигналов, настройки параметров безопасности.

Встраиваемое программное обеспечение состоит из двух частей:

• - метрологически значимая часть встраиваемого программного обеспечения;

• - сервисная часть встраиваемого программного обеспечения.

При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний производится отметка в паспорте, которая содержит установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы ВПО.

Сведения об идентификационных данных встраиваемого ПО представлены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Помимо встраиваемого программного обеспечения совместно с прибором может предоставляться дополнительное программное обеспечение служебного назначения, обеспечивающее удобную форму предоставления результатов измерений, хранения результатов измерений, конфигурирование приборов и т.д. Программное обеспечение служебного назначения не выполняет метрологически значимых операций.

Программное обеспечение приборов обеспечивает формирование статистических отчетов по результатам измерений, включая отчетные формы по ГОСТ 33073-2014.

Таблица 2 - Номинальные значения и диапазоны измеряемых входных сигналов

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Окончание таблицы 4

Примечания:

Измеряемые характеристики напряжения относятся к фазным и межфазным напряжениям.

Измеряемые характеристики мощности относятся к фазным и трехфазным мощностям.

СКЗ - среднеквадратичное значение;

• ¹⁾ Обозначение погрешностей: Л - абсолютная; 5, % - относительная; у, % - приведенная;

• ²⁾ Относительно ин, равного номинальному ином или согласованному исогл значению напряжения по ГОСТ 32144-2013;

• ³⁾ Номер гармонической подгруппы n от 2 до 50 в соответствии с ГОСТ 30804.4.7-2013;

• ⁴⁾  Номер интергармонической подгруппы m от 1 до 49 в соответствии с ГОСТ 30804.4.7-2013;

• ⁵⁾ Среднеквадратическое значение напряжения гармонических составляющих U(n);

• ⁶⁾ Среднеквадратическое значение напряжения интергармонических составляющих U(h);

• ⁷⁾ Пределы допускаемой приведенной погрешности в диапазоне измерения (0_ 1,5)-1ном;

• ⁸⁾ Среднеквадратическое значение n-й гармонической составляющей тока 1(n);

• ⁹⁾ Среднеквадратическое значение h-й интергармонической составляющей тока 1(h);

Род напряжения и тока - переменный

Таблица 5 - Пределы допускаемой дополнительной погрешности

Таблица 6 - Методы (расчетные формулы или ссылки на ГОСТ) в части рассчитываемых прибором параметров

Окончание таблицы 6

Таблица 7 - Основные технические

Окончание таблицы 7

_____________Наименование характеристики

• 6) Прибор обеспечивает корректное маркирование метками времени выполненных измерений при пропадании внешнего электропитания и корректность маркирования метками времени измерений при восстановлении электропитания.

При отключении электропитания прибор сохраняет настройки конфигурации и накопленные данные в энергонезависимой памяти, функционирование которой не зависит от длительности отсутствия электропитания.

При восстановлении электропитания прибор автоматически восстанавливает работоспособность, включая функционирование интерфейсов передачи данных.

наносится на панель прибора, титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 8 - Комплектность

приведены в руководстве по эксплуатации 0ПЧ.140.337 РЭ «Приборы цифровые переносные измерительные показателей качества электроэнергии МПК. Руководство по эксплуатации» раздел 3 «Использование по назначению».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость. Методы испытаний и измерений. Методы измерений качества электроэнергии»;

ГОСТ 30804.4.7-2013 «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемым к ним технических средств»;

ГОСТ 31819.22-2012 (IEC 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической

Частные требования. Часть 23. Статические счетчики реактивной

«Электрическая энергия. Совместимость технических средств качества электрической энергии в системах электроснабжения

«Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15:2010) «Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования»;

ГОСТ Р 8.655-2009 «ГСИ. Средства измерений показателей качества энергии. Общие технические требования»;

ГОСТ Р 8.689-2009 «ГСИ. Средства измерений показателей качества энергии. Методы испытаний»;

Приказ Федерального агентства по техническому регулированию от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 2^10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10"⁸ до 100 А в диапазоне частот от 1-10"¹ до 1^10⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

ТУ 25-7504.231-2016 «Приборы цифровые переносные измерительные показателей качества электроэнергии МПК».

Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)

ИНН 2128002051

Адрес: 428020, Чувашская Республика - Чувашия, г. Чебоксары, пр. И.Я. Яковлева, д. 3

Телефон (факс): 8 (8352) 39-99-12; 8 (8352) 55-50-02

Web-сайт: www.elpribor.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр промышленной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

E-mail: info.ozrn@rostest.ru

Web-сайт: www.rostest.ru

Телефон (факс): 8 (495) 544-00-00

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

¹

Коммуникационные интерфейсы гальванически изолированы друг от друга, от других интерфейсов и от частей прибора, доступных для пользователя.

²

Отдельные функции могут быть заблокированы для использования через указанные пользователем типы коммуникационных интерфейсов. Передача данных через коммуникационные интерфейсы не оказывает влияния на выполнение остальных функций прибора, включая измерительные функции.

³

Каналы входных аналоговых интерфейсов гальванически изолированы между собой и изолированы от частей прибора, доступных для пользователя. Конструкция входных аналоговых интерфейсов обеспечивает надежное механическое крепление и электрических контакт подключаемых проводов.

⁴

в скобках приведено линейное (межфазное) значение напряжения Примечания:

• 1) Среднее время восстановления работоспособности прибора путем замены из ЗИП, включая конфигурирование, не превышает 2 часов. Ремонт осуществляется изготовителем, либо уполномоченным им сервисным центром.

• 2)  Приборы соответствуют требованиям безопасности по ГОСТ 22261-94, ГОСТ 12.2.091-2012, включая безопасность обслуживающего персонала в части защиты от поражения электрическим током, опасной температуры, воспламенения.

• 3) По пожарной безопасности приборы соответствуют ГОСТ 12.1.004-91.

• 4) Приборы имеют II класс защиты обслуживающего персонала от поражения электрическим током в соответствии с ГОСТ 12.2.007.0-75. Корпус прибора имеет двойную изоляцию

• 5) Прибор имеет режим с питанием от измерительной цепи (ИЦ). Переход на питание от ИЦ осуществляется тумблером, расположенным рядом с разъемом по питанию.

МИНИСТЕРСТВО ПРО11ЫШЛЕННОСГИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утве^ден^1х типах средств измерений

В соответствии с дминистративным регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ч

05        июня                  1145
