МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

2 сентября 2019 г.                                           №     2057

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 63631 «Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ - расход воды» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «»Мосводоканал» от 25 июля 2019 г. № 46/02.07и-19/19 и № 46/02.077и-20/19 приказываю:

• 1. Внести изменения в описание типа на систему измерительную автоматизированную диспетчерского контроля и управления АСДКУ ВСВ -расход воды, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65193-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу ВСВ.001.1.2016 МП

с изменением №   1 «Система измерительная автоматизированная

диспетчерского контроля и управления АСДКУ ВСВ - расход воды. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 мая 2019 г.

• 3. Переоформить свидетельство об утверждении типа № 63631 «Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ - расход воды», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 65193-16, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СН1 ДШИЯ О a PI ИФИКАП- _Я1

Сертификат: 00E1036EE32711E880E9E0071BFC5OD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «2» сентяюря 2019 г. № 2057

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ - расход воды

Назначение средства измерений Система измерительная автоматизированная диспетчерского контроля и управления

АСДКУ ВСВ - расход воды (далее по тексту - АСДКУ) предназначена для измерений и контроля расхода воды и накопленного объема воды по водоводам 1, 2 подъемов и на водопроводных вводах на поселок Восточный Восточной станции водоподготовки АО «Мосводоканал».

АСДКУ обеспечивает:

• - измерение мгновенного расхода воды и накопленного объема воды в водоводах 1, 2 подъемов и на водопроводных вводах на поселок Восточный;

• - регистрацию, отображение и архивирование результатов измерения;

• - отображение по запросу на графическом цветном дисплее мгновенных значений расхода или архивных значений расхода с помощью специализированного ПО;

• - обмен данными с системой управления или ПК по интерфейсу RS-485 и Ethernet. АСДКУ состоит из 21 измерительного канала (ИК) и представляет собой

многоуровневую систему:

• 1- й уровень - измерительный компонент ИК: первичные измерительные преобразователи (датчики), преобразующие измеряемую физическую величину в цифровой сигнал;

• 2- й уровень - шкафы учета расхода воды и накопленного объема воды, осуществляющие прием и конвертирование сигналов от расходомеров,

• 3- й уровень - комплексный компонент ИК: SCADA-сервер, осуществляющий опрос расходомеров и передачу информации в SQL-сервер для архивирования и хранения, а также автоматизированное рабочее место (АРМ) оператора, включающее персональный компьютер (ПК) для визуализации технологических параметров, выполнения расчетов, ведения протоколов, архивации данных, обработки измерительной информации.

В качестве первичных измерительных преобразователей для измерения объемного расхода воды используются:

• - расходомеры-счетчики УРС 002В, регистрационный номер средства измерений в Федеральном информационном фонде (рег. №) 25342-07;

• - расходомеры ультразвуковые УРС-002 (рег. № 67520-17).

Выходные сигналы расходомеров с помощью интерфейса RS-485 преобразуются в оптические сигналы в шкафах учета расхода воды, установленных в водомерных павильонах водоводов насосных станций (НС) 1-го и 2-го подъемов ВСВ, и передаются в локальную вычислительную сеть ВСВ. В шкафах учета воды, установленных в местных диспетчерских пунктах (МДП) НС 1-го и 2-го подъемов ВСВ, сигналы преобразуются в сигналы Ethernet.

SCADA-сервер осуществляет последовательный опрос всех расходомеров с заданным интервалом, регистрацию, накопление и преобразование мгновенных значений в часовые. Часовые значения архивируются и хранятся в базе данных SQL-сервера. Вывод информации о расходах воды за заданный период по запросу осуществляется на АРМ оператора с помощью специализированного ПО «Таблицы и графики».

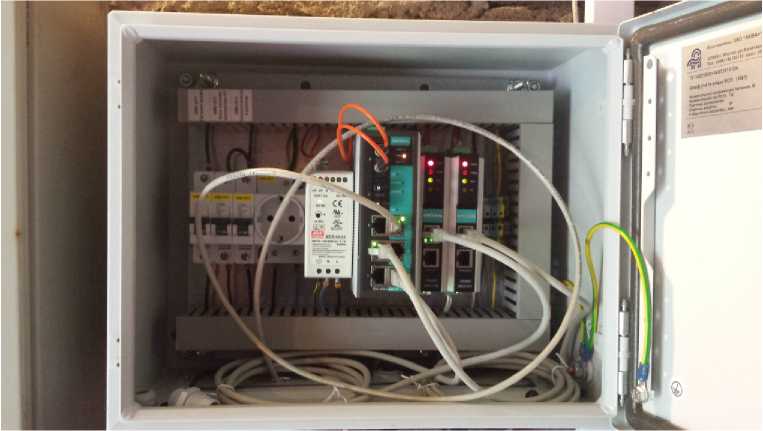

Фотография общего вида шкафов учета воды представлена на рисунке 1.

Рисунок 1 - Фотография общего вида шкафов учета воды

Пломбирование АСДКУ не предусмотрено.

Идентификационные данные программного обеспечения (ПО) АСДКУ представлены в таблице 1.

ПО верхнего уровня - SCADA iFIX и ПО «Таблицы и графики» не является метрологически значимыми, т.к. его функциями является архивирование и отображение информации, полученной от расходомеров.

ПО верхнего уровня SCADA iFIX содержит серверную часть для сбора, передачи и архивирования информации от расходомеров.

ПО верхнего уровня «Таблицы и графики» содержит клиентскую часть, устанавливаемую на АРМ и обеспечивающую запрос и визуализацию информации из базы данных.

Для защиты информации от несанкционированного доступа предусмотрен физический контроль доступа на территорию предприятия, организована периметральная охранная сигнализация, отдельное запираемое помещение серверной и программный контроль доступа (по логину и паролю с регистрацией успеха и отказа в доступе).

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.3 Р 50.2.077 -2014.

Таблица 2 - Метрологические характеристики АСДКУ

Таблица 3 - Основные технические характеристики АСДКУ

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность АСДКУ

осуществляется по документу ВСВ.001.1.2016 МП «Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ - расход воды. Методика поверки» с Изменением №1, утвержденному ФГУП «ВНИИМС» 27.05.2019 г.

Основные средства поверки:

средства поверки расходомеров-счетчиков УРС 002В приведены в документе АРМИ 002 003.00 МП «ГСИ. Расходомеры - счетчики УРС 002В. Методика поверки»;

средства поверки расходомеров ультразвуковых УРС-002 приведены в документе МП 208-004-2017 «Расходомеры ультразвуковые УРС-002. Методика поверки».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма и (или) наклейки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Восточная станция водоподготовки АО «Мосводоканал»

ИНН 7701984274

Адрес: 105173, г. Москва, ул. Западная, д. 4

Телефон: (499) 780-98-67

Факс: (499) 780-16-12

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва , ул. Озерная, д.46

Телефон: (495) 437-55-77

Факс: (495) 430-57-25

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
