Лист 1 Регистрационный № 96845-25 Всего листов 20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нутромеры двух- и трехточечные Miyamotometrologyазначение средства из ерений
Нутромеры двух- и трехточечные Miyamotometrology (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров изделий.
писание средства из ерений
Принцип действия основан на преобразовании взаимного перемещения измерительных щупов нутромера в значение измеряемого внутреннего диаметра отверстия. Результат измерений считывается по шкалам стебля и барабана или по цифровому отсчетному устройству.
Нутромеры изготавливаются следующих моделей:
-
- 5111 - нутромеры трехточечные с цифровым отсчетным устройством;
-
- 5112 - нутромеры двухточечные с цифровым отсчетным устройством;
-
- 5113 - нутромеры трехточечные широкого диапазона с цифровым отсчетным устройством;
-
- 5121 - нутромеры трехточечные с отсчетом по шкалам стебля и барабана;
-
- 5122 - нутромеры двухточечные с отсчетом по шкалам стебля и барабана;
-
- 5123 - нутромеры трехточечные широкого диапазона с отсчетом по шкалам стебля и барабана;
-
- 5151 - нутромеры трехточечные с цифровым отсчетным устройством;
-
- 5211 - набор, состоит из нутромеров моделей 5111 и 5112;
-
- 5221 - набор, состоит из нутромеров моделей 5121 и 5122;
-
- 5251 - набор, состоит из нутромеров моделей 5151.
Модели разделяются на модификации, отличающиеся между собой внешним видом, пределами допускаемой абсолютной погрешности, ценой деления (шагом дискретности), диапазоном измерений. В обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель нутромера.
Нутромеры моделей 5111, 5113 состоят из микрометрического винта, измерительной головки с тремя измерительными щупами, расположенными под углом 120 градусов друг к другу, и дисплея с цифровой индикацией.
Нутромеры моделей 5121 и 5123 состоят из микрометрического винта, измерительной головки с тремя измерительными щупами, расположенными под углом 120 градусов друг к другу.
Нутромеры модели 5112 состоят из микрометрического винта, пружинящих половинок измерительного наконечника (цанги), раздвигающихся с помощью расширительного штифта доведенной конической формы, и дисплея с цифровой индикацией.
Нутромеры модели 5122 состоят из микрометрического винта, пружинящих половинок измерительного наконечника (цанги), раздвигающихся с помощью расширительного штифта доведенной конической формы.
утромер модели 5151 состоят из блока, в полненного в форме пистолета, измерительной головки с тремя измерительными щупами, расположенными под углом 120 градусов друг к другу, и механизма для крепления отсчетного устройства. В нутромерах установлен рычажный механизм (пусковой механизм) подачи измерительных щупов. Нутромеры модели 5151 комплекту тся индикаторами цифров ми с агом дискретности 0,001 мм модификаций 7112-10 или 7118-10, которые отличаются внешним видом.
астройка нутромеров осу ествляется с помоь установочных колец, входя их в комплект поставки. Установочные кольца поставляются в комплекте для нутромеров моделей 5111, 5121, 5151 с верхним пределом измерений до 100 мм вкл чительно, для моделей 5113 и 5123 с верхним пределом измерений до 250 мм включительно. Установочные кольца для нутромеров моделей 5111, 5121, 5151 св е 100 мм и для модификаций 5113-300 и 5123-300
не входят в комплект поставки и заказываются дополнительно. Для нутромеров моделей 5112 и 5122 и наборов нутромеров моделей 5211, 5221, 5251 установочн е кольца поставля тся в комплекте ко всем модификациям.
ля рас ирения диапазона глубин , на которой мо ет б ть измерен диаметр, использу тся удлинительные стер ни, входя ие в комплект, кроме нутромеров моделей 5112, 5122, 5123.
оверхности измерительн х упов нутромеров для диапазона измерений от 6 до 12 мм выполнены из стали, а для диапазона измерений от 2 до 6 мм и от 12 до 300 мм - из твердого сплава.
утромер снаб ен устройствами, обеспечива ими постоянство измерительного усилия (тре отка или фрикцион), кроме нутромеров модели 5151.
утромер моделей 5111, 5112 в пуска тся со степень за ит IP65, а нутромер модели 5113 - со степенью защиты IP54 по ГОСТ 14254-2015.
итание нутромеров с цифров м отсчетн м устройством осу ествляется от встроенного источника питания (батареи).
Товарный знак наносится на паспорт нутромеров типографским методом,
на барабан, стебель или корпус нутромера, на установочное кольцо и на корпус и/или заднюю крышку отсчетного устройства краской, лазерной маркировкой или с помощью наклейки.
Для нутромеров моделей 5111, 5112, 5113, 5121, 5122, 5123 заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на барабан или оборотную сторону корпуса нутромера лазерной маркировкой или краской. Места нанесения заводского номера представлены на рисунке 14.
ля нутромеров модели 5151 заводской номер, вклча ий в себя заводской номер нутромера и заводской номер отсчетного устройства, в виде цифрового или буквенно-цифрового обозначения, состоя его из арабских цифр и латинских букв, наносится на бокову поверхность корпуса отсчетного устройства и на корпус нутромера лазерной маркировкой или краской. Место нанесения заводского номера представлен на рисунке 16.
Заводской номер установочного кольца в виде цифрового или буквенно-цифрового обозначения, состоя его из арабских цифр и латинских букв, наносится на его нерабочу поверхность лазерной маркировкой или краской. Место нанесения заводского номера представлено на рисунке 15.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено. Возмо ность нанесения знака поверки на средство измерений отсутствует.
Цвет внешнего вида нутромеров и/или отсчетных устройств не влияет на метрологические характеристики и могут быть изменены изготовителем.
Общий вид нутромеров указан на рисунках 1 - 10.
бий вид отсчетных устройств, входя их в комплект нутромеров моделей 5151, представлены на рисунках 12 - 13.
бий вид измерительных головок нутромеров представлен на рисунке 11.

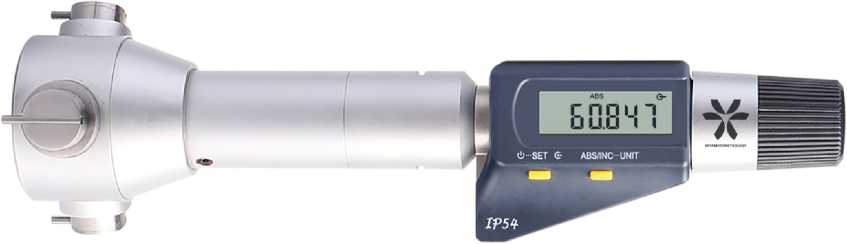

Рисунок 1 - бий вид нутромеров модели 5111
Рисунок 2 - бий вид нутромеров модели 5112
Рисунок 3 - бий вид нутромеров модели 5113

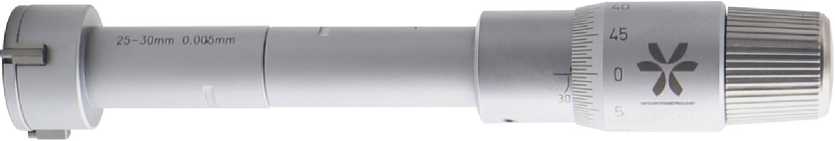

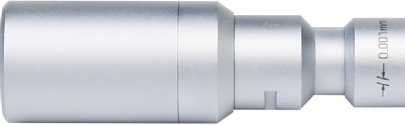

Рисунок 4 - бий вид нутромеров модели 5121
Рисунок 5 - бий вид нутромеров модели 5122
-I *

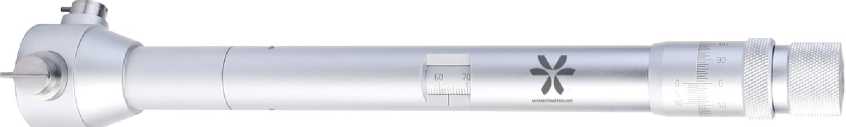

Рисунок 6 - Общий вид нутромеров модели 5123

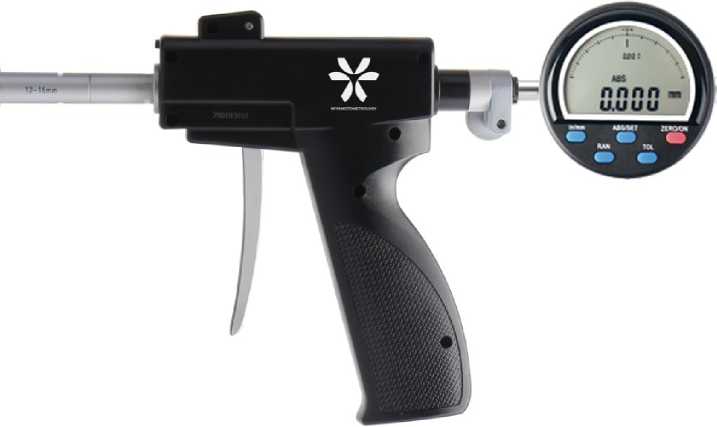

Рисунок 7 - Общий вид нутромеров модели 5151

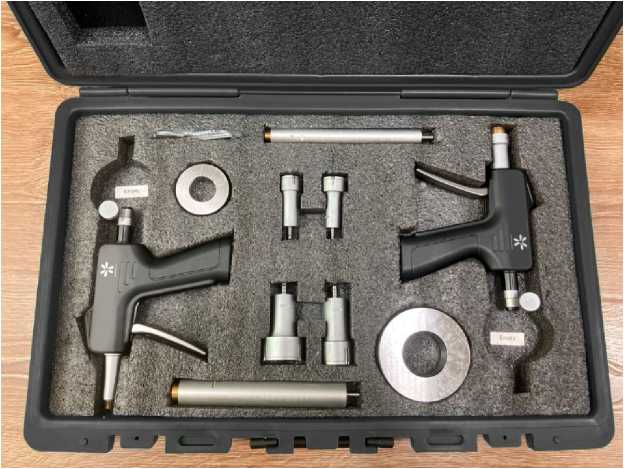

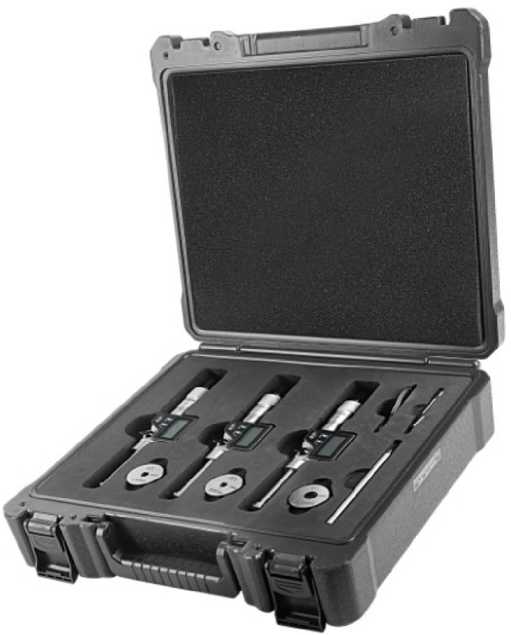

Рисунок 8 - бий вид набора нутромеров модели 5211

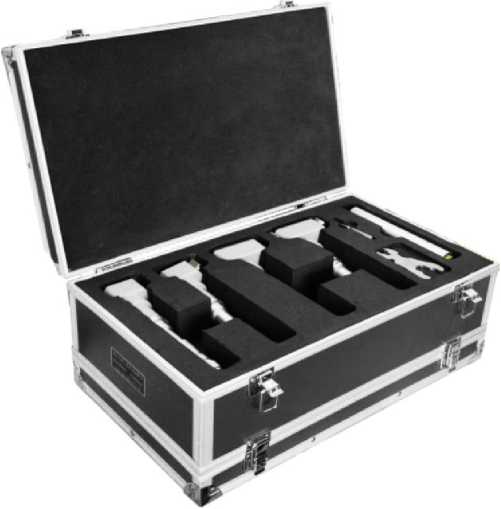

Рисунок 10 - Общий вид набора нутромеров модели 5251

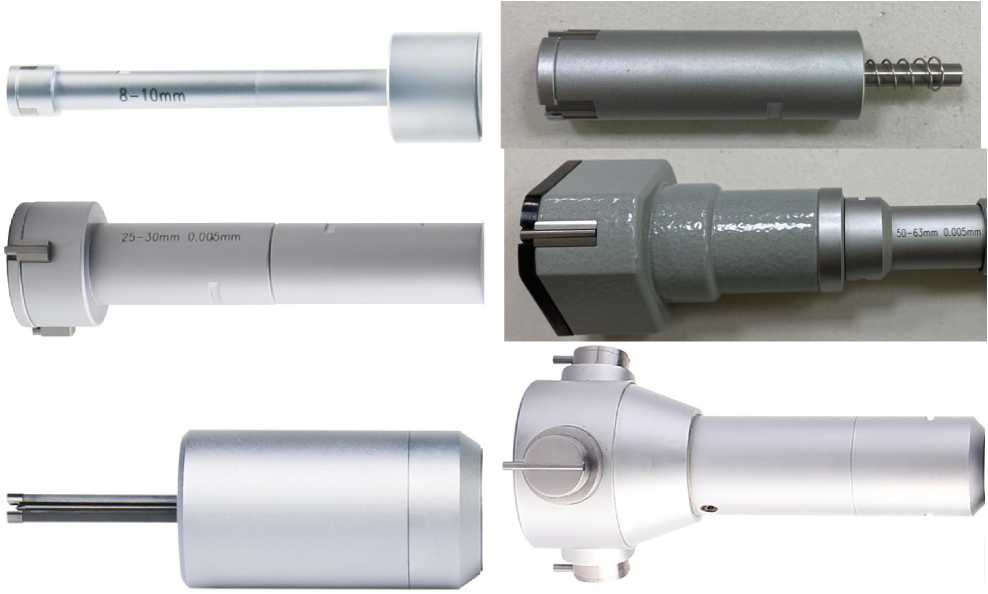

Рисунок 11 - Общий вид измерительных головок нутромеров
Г

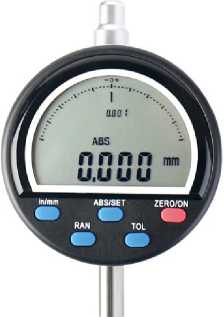

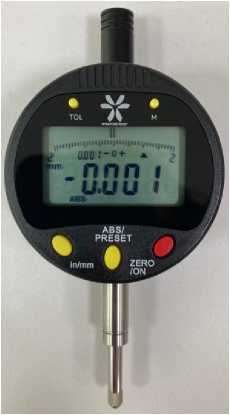

Рисунок 13 - бий вид индикатора цифрового модификации 7112-10
Рисунок 12 - Общий вид индикатора цифрового модификации 7118-10

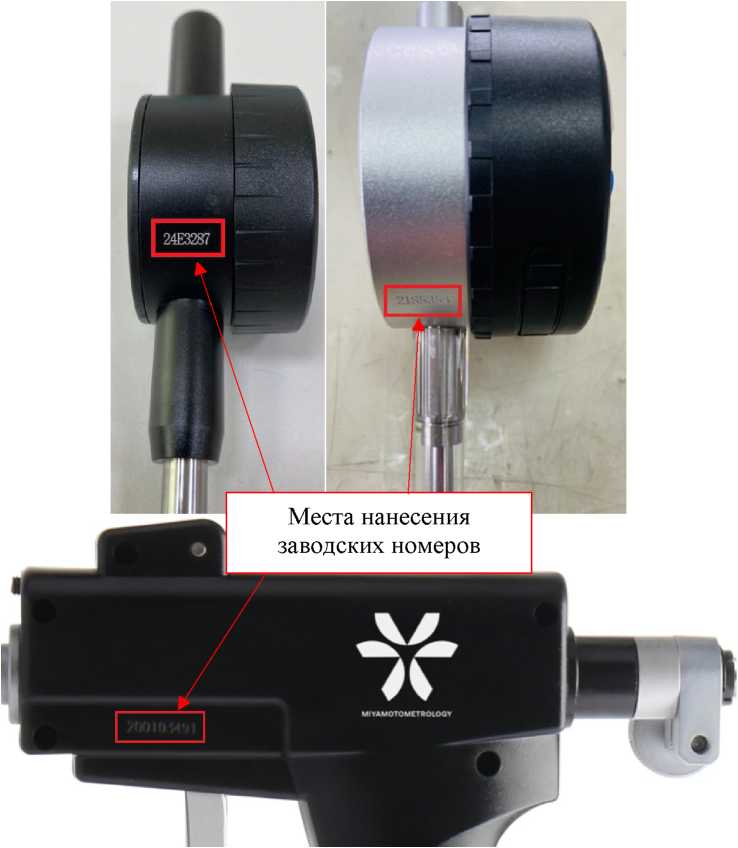

есто нанесения заводского номера

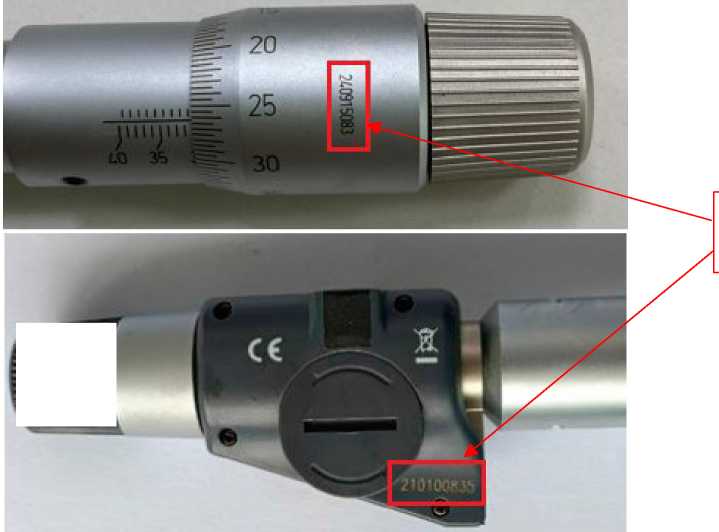

Рисунок 14 - Места нанесения заводских номеров на нутромеры
моделей 5111, 5112, 5113, 5121, 5122, 5123

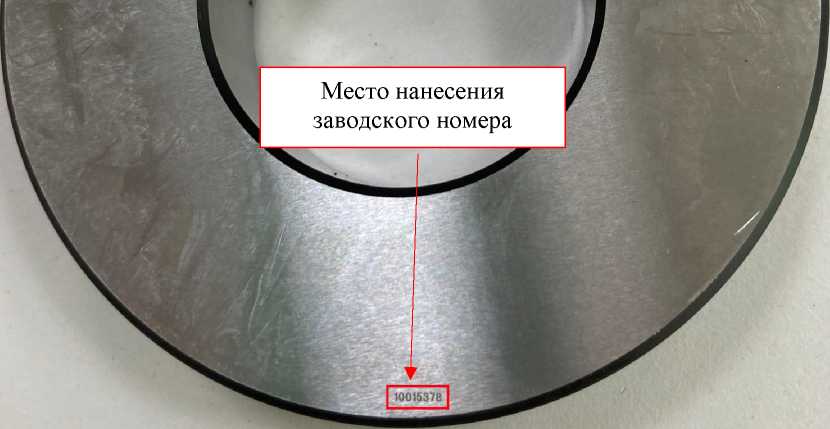

Рисунок 15 - есто нанесения заводского номера на установочное кольцо
Рисунок 16 - Места нанесения заводских номеров на нутромеры модели 5151
рогра ное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция нутромеров исклчает возмо ность несанкционированного влияния на и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень за ит встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
дентификационн е данные встроенного - отсутству т.
етрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики нутромеров трехточечных модели 5111
|
Модель |
одификация |
Диапазон измерений, мм |
Шаг дискретности, мм |
Предел допускаемой абсолютной погре ности, мм |
овторяемость показаний, мкм, не более |
Глубина измеряемого отверстия без удлинителя, мм |
длинительн й стер ень, мм |
|
5111-08 |
от 6 до 8 |
0,001 |
±0,004 |
2 |
54,5 |
100 | |
|
5111-10 |
от 8 до 10 |
±0,004 |
2 |
63,0 | |||
|
5111-12 |
от 10 до 12 |
±0,004 |
2 | ||||
|
5111-16 |
от 12 до 16 |
±0,004 |
2 |
80,0 |
150 | ||
|
5111-20 |
от 16 до 20 |
±0,004 |
2 | ||||
|
5111-25 |
от 20 до 25 |
±0,004 |
2 |
105,0 | |||
|
5111-30 |
от 25 до 30 |
±0,004 |
2 | ||||
|
5111-40 |
от 30 до 40 |
±0,004 |
2 |
110,0 | |||
|
5111-50 |
от 40 до 50 |
±0,005 |
2 | ||||
|
5111-63 |
от 50 до 63 |
±0,005 |
2 |
114,0 | |||
|
5111-75 |
от 62 до 75 |
±0,005 |
2 | ||||
|
5111-88 |
от 75 до 88 |
±0,005 |
2 | ||||
|
5111-100 |
от 87 до 100 |
±0,005 |
2 | ||||
|
5111-125 |
от 100 до 125 |
±0,006 |
2 |
175,0 | |||
|
5111-150 |
от 125 до 150 |
±0,006 |
2 | ||||
|
5111-175 |
от 150 до 175 |
±0,007 |
2 | ||||
|
5111-200 |
от 175 до 200 |
±0,007 |
2 | ||||
|
5111-225 |
от 200 до 225 |
±0,008 |
2 | ||||
|
5111-250 |
от 225 до 250 |
±0,008 |
2 | ||||
|
5111-275 |
от 250 до 275 |
±0,009 |
2 | ||||
|
5111-300 |
от 275 до 300 |
±0,009 |
2 |
Таблица 2 - етрологические и технические характеристики нутромеров двухточечн х модели
5112
|
Модель |
одификация |
Диапазон измерений, мм |
Шаг дискретности, мм |
Предел допускаемой абсолютной погре ности, мм |
овторяемость показаний, мкм, не более |
Глубина измеряемого отверстия без удлинителя, мм |
|
5112 |
5112-025 |
от 2,0 до 2,5 |
0,001 |
±0,006 |
2 |
12 |
|
5112-03 |
от 2,5 до 3,0 |
±0,006 |
2 | |||
|
5112-04 |
от 3,0 до 4,0 |
±0,006 |
2 |
22 | ||
|
5112-05 |
от 4,0 до 5,0 |
±0,006 |
2 | |||
|
5112-06 |
от 5,0 до 6,0 |
±0,006 |
2 |
5113
|
Модель |
одификация |
Диапазон измерений, мм |
Шаг дискретности, мм |
Предел допускаемой абсолютной погре ности, мм |
Повторяемость показаний, мкм, не более |
Глубина измеряемого отверстия без удлинителя, мм |
длинительный стержень, мм |
|
5113 |
5113-70 |
от 50 до 70 |
0,001 |
±0,005 |
2 |
107 |
150 |
|
5113-100 |
от 70 до 100 |
±0,005 |
2 | ||||
|
5113-150 |
от 100 до 150 |
±0,006 |
2 | ||||
|
5113-250 |
от 150 до 250 |
±0,008 |
2 | ||||
|
5113-300 |
от 200 до 300 |
±0,009 |
2 |
Таблица 4 - етрологические и технические характеристики нутромеров трехточечн х модели
5121
|
Модель |
одификация |
Диапазон измерений, мм |
Цена деления, мм |
Предел допускаемой абсолютной погре ности, мм |
овторяемость показаний, мкм, не более |
Глубина измеряемого отверстия без удлинителя, мм |
длинительный стержень, мм |
|
5121 |
5121-08 |
от 6 до 8 |
0,001 |
±0,004 |
2 |
54,5 |
100 |
|
5121-10 |
от 8 до 10 |
±0,004 |
2 | ||||
|
5121-12 |
от 10 до 12 |
±0,004 |
2 | ||||
|
5121-16 |
от 12 до 16 |
0,005 |
±0,004 |
2 |
80,0 |
150 | |
|
5121-20 |
от 16 до 20 |
±0,004 |
2 | ||||
|
5121-25 |
от 20 до 25 |
±0,004 |
2 |
90,0 | |||
|
5121-30 |
от 25 до 30 |
±0,004 |
2 | ||||
|
5121-40 |
от 30 до 40 |
±0,004 |
2 |
97,0 | |||
|
5121-50 |
от 40 до 50 |
±0,005 |
2 | ||||
|
5121 |
5121-63 |
от 50 до 63 |
0,005 |
±0,005 |
2 |
114,0 |
150 |
|
5121-75 |
от 62 до 75 |
±0,005 |
2 | ||||
|
5121-88 |
от 75 до 88 |
±0,005 |
2 | ||||
|
5121-100 |
от 87 до 100 |
±0,005 |
2 | ||||
|
5121-125 |
от 100 до 125 |
±0,006 |
2 |
140,0 | |||
|
5121-150 |
от 125 до 150 |
±0,006 |
2 | ||||
|
5121-175 |
от 150 до 175 |
±0,007 |
2 | ||||
|
5121-200 |
от 175 до 200 |
±0,007 |
2 | ||||
|
5121-225 |
от 200 до 225 |
±0,008 |
2 | ||||
|
5121-250 |
от 225 до 250 |
±0,008 |
2 | ||||
|
5121-275 |
от 250 до 275 |
±0,009 |
2 | ||||
|
5121-300 |
от 275 до 300 |
±0,009 |
2 |
5122
|
Модель |
одификация |
Диапазон измерений, мм |
Цена деления, мм |
Предел допускаемой абсол тной погрешности, мм |
Повторяемость показаний, мкм, не более |
Глубина измеряемого отверстия без удлинителя, мм |
|
5122 |
5122-025 |
от 2,0 до 2,5 |
0,001 |
±0,006 |
2 |
12 |
|
5122-03 |
от 2,5 до 3,0 |
±0,006 |
2 | |||
|
5122-04 |
от 3,0 до 4,0 |
±0,006 |
2 |
22 | ||
|
5122-05 |
от 4,0 до 5,0 |
±0,006 |
2 | |||
|
5122-06 |
от 5,0 до 6,0 |
±0,006 |
2 |
Таблица 6 - етрологические и технические характеристики нутромеров трехточечн х модели
5123
|
Модель |
одифика-ция |
Диапазон измерений, мм |
Цена деления, мм |
Предел допускаемой абсол тной погрешности, мм |
овторяемость показаний, мкм, не более |
Глубина измеряемого отверстия без удлинителя, мм |
|
5123 |
5123-70 |
от 50 до 70 |
0,001 |
±0,005 |
2 |
152 |
|
5123-100 |
от 70 до 100 |
±0,005 |
2 | |||
|
5123-150 |
от 100 до 150 |
±0,006 |
2 | |||
|
5123-250 |
от 150 до 250 |
±0,008 |
2 | |||
|
5123-300 |
от 200 до 300 |
±0,009 |
2 |
Таблица 7 - Метрологические и технические характеристики нутромеров трехточечных модели 5151 с индикатором цифровым модификации 7112-10 или индикатором цифровым модификации
7118-10
|
Модель |
одификация |
Диапазон измерений, мм |
Шаг дискретности, мм |
Предел допускаемой абсол тной погре ности, мм |
овторяемость показаний, мкм, не более |
Глубина измеряемого отверстия без удлинителя, мм |
Удлинительный стер ень, мм |
|
5151 |
5151-08 |
от 6 до 8 |
0,001 |
±0,004 |
2 |
50 |
100 |
|
5151-10 |
от 8 до 10 |
±0,004 |
2 | ||||
|
5151-12 |
от 10 до 12 |
±0,004 |
2 | ||||
|
5151-16 |
от 12 до 16 |
±0,004 |
2 |
65 |
150 | ||
|
5151-20 |
от 16 до 20 |
±0,004 |
2 | ||||
|
5151-25 |
от 20 до 25 |
±0,004 |
2 |
91 | |||
|
5151-30 |
от 25 до 30 |
±0,004 |
2 | ||||
|
5151-40 |
от 30 до 40 |
±0,004 |
2 |
97 | |||
|
5151-50 |
от 40 до 50 |
±0,005 |
2 | ||||
|
5151-63 |
от 50 до 63 |
±0,005 |
2 |
112 | |||
|
5151-75 |
от 62 до 75 |
±0,005 |
2 | ||||
|
5151-88 |
от 75 до 88 |
±0,005 |
2 | ||||
|
5151-100 |
от 87 до 100 |
±0,005 |
2 | ||||
|
5151-125 |
от 100 до 125 |
±0,006 |
2 |
140 | |||
|
5151-150 |
от 125 до 150 |
±0,006 |
2 | ||||
|
5151-175 |
от 150 до 175 |
±0,007 |
2 | ||||
|
5151-200 |
от 175 до 200 |
±0,007 |
2 | ||||
|
5151-225 |
от 200 до 225 |
±0,008 |
2 | ||||
|
5151-250 |
от 225 до 250 |
±0,008 |
2 | ||||
|
5151-275 |
от 250 до 275 |
±0,009 |
2 | ||||
|
5151-300 |
от 275 до 300 |
±0,009 |
2 |
Таблица 8 - Метрологические и технические характеристики наборов нутромеров модели 5211 S
о о
О ra
5211 5211 Модель
5211-20
5211-50
5211-100
от 2,0 до 2,5 от 2,5 до 3,0 от 3,0 до 4,0 от 4,0 до 5,0 от 5,0 до 6,0 от 6,0 до 8,0 от 8,0 до 10,0 от 10,0 до 12,0
от 12,0 до 16,0 от 16,0 до 20,0 от 20,0 до 25,0 от 25,0 до 30,0 от 30,0 до 40,0 от 40,0 до 50,0 от 50,0 до 63,0 от 62,0 до 75,0 от 75,0 до 88,0 от 87,0 до 100,0
0,001
0,001
0,001
±0,006
±0,006
±0,006
±0,006
±0,006
±0,004
±0,004
±0,004
±0,004
±0,004
±0,004
±0,004
±0,004
±0,005
2
2
2
2
2
2
80,0 150
105,0
-------- 150
110,0
±0,005
±0,005
±0,005
±0,005
2
2
2
2
114,0
150
аблица 9 - Метрологические и технические характеристики наборов нутромеров модели 5221
5221 Модель
|
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Предел допускаемой абсол тной погрешности, мм |
Повторяемость показаний, мкм, не более |
Глубина измеряемого отверстия без удлинителя, мм |
Удлинительный стер ень, мм |
|
5221-03 |
от 2,0 до 2,5 |
0,001 |
±0,006 |
2 |
12,0 |
- |
|
от 2,5 до 3,0 |
±0,006 |
2 | ||||
|
5221-06 |
от 3,0 до 4,0 |
0,001 |
±0,006 |
2 |
22,0 |
- |
|
от 4,0 до 5,0 |
±0,006 |
2 | ||||
|
от 5,0 до 6,0 |
±0,006 |
2 | ||||
|
5221-12 |
от 6,0 до 8,0 |
0,001 |
±0,004 |
2 |
54,5 |
100 |
|
от 8,0 до 10,0 |
±0,004 |
2 | ||||
|
от 10,0 до 12,0 |
±0,004 |
2 | ||||
|
5221-20 |
от 12,0 до 16,0 |
0,005 |
±0,004 |
2 |
80,0 |
150 |
|
от 16,0 до 20,0 |
±0,004 |
2 | ||||
|
5221-50 |
от 20,0 до 25,0 |
0,005 |
±0,004 |
2 |
90,0 |
150 |
|
от 25,0 до 30,0 |
±0,004 |
2 | ||||
|
от 30,0 до 40,0 |
±0,004 |
2 |
97,0 | |||
|
от 40,0 до 50,0 |
±0,005 |
2 | ||||
|
5221-100 |
от 50,0 до 63,0 |
0,005 |
±0,005 |
2 |
114,0 |
150 |
|
от 62,0 до 75,0 |
±0,005 |
2 | ||||
|
от 75,0 до 88,0 |
±0,005 |
2 | ||||
|
от 87,0 до 100,0 |
±0,005 |
2 |
Таблица 10 - Метрологические и технические характеристики наборов нутромеров модели 5251 с индикатором цифровым модификации 7112-10 или индикатором цифровым модификации
7118-10
|
Модель |
одификация |
Диапазон измерений, мм |
Шаг дискретности, мм |
Предел допускаемой абсолютной погре ности, мм |
Повторяемость показаний, мкм, не более |
Глубина измеряемого отверстия без удлинителя, мм |
длинительный стер ень, мм |
|
5251 |
5251-12 |
от 6 до 8 |
0,001 |
±0,004 |
2 |
50 |
100 |
|
от 8 до 10 |
±0,004 |
2 | |||||
|
от 10 до 12 |
±0,004 |
2 | |||||
|
5251-20 |
от 12 до 16 |
0,001 |
±0,004 |
2 |
65 |
150 | |
|
от 16 до 20 |
±0,004 |
2 | |||||
|
5251-50 |
от 20 до 25 |
0,001 |
±0,004 |
2 |
91 |
150 | |
|
от 25 до 30 |
±0,004 |
2 | |||||
|
от 30 до 40 |
±0,004 |
2 |
97 | ||||
|
от 40 до 50 |
±0,005 |
2 | |||||
|
5251-100 |
от 50 до 63 |
0,001 |
±0,005 |
2 |
112 |
150 | |
|
от 62 до 75 |
±0,005 |
2 | |||||
|
от 75 до 88 |
±0,005 |
2 | |||||
|
от 87 до 100 |
±0,005 |
2 |
Таблица 11 - опускаемое отклонение действительного диаметра установочного кольца от номинального размера
|
иапазон диаметров установочн х колец, мм |
опускаемое отклонение диаметра установочн х колец от номинального размера, мкм |
|
от 1,990 до 100,000 включ. |
±1,5 |
|
св. 100,000 до 210,000 включ. |
±2,0 |
|
св. 210,000 до 275,010 включ. |
±2,5 |
Таблица 12 - Габаритные размеры и масса
|
Модель |
одификация |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
5111 |
5111-08 |
240x130x50 |
0,585 |
|
5111-10 |
240x130x50 |
0,590 | |
|
5111-12 |
240x130x50 |
0,585 | |
|
5111-16 |
300x170x50 |
1,020 | |
|
5111-20 |
300x170x50 |
1,020 | |
|
5111-25 |
300x170x50 |
1,220 | |
|
5111-30 |
300x170x50 |
1,240 | |
|
5111-40 |
320x170x80 |
2,230 | |
|
5111-50 |
330x170x90 |
3,030 | |
|
5111-63 |
250x170x130 |
3,305 | |
|
5111-75 |
260x180x130 |
3,310 | |
|
5111-88 |
290x260x110 |
4,020 |
Продолжение таблицы 12
|
Модель |
одификация |
Габариты (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
5111 |
5111-100 |
310x250x100 |
4,110 |
|
5111-125 |
250x290x260 |
4,520 | |
|
5111-150 |
350x290x260 |
4,575 | |
|
5111-175 |
340x300x250 |
4,475 | |
|
5111-200 |
350x290x260 |
4,600 | |
|
5111-225 |
350x290x250 |
4,875 | |
|
5111-250 |
350x290x250 |
4,935 | |
|
5111-275 |
370x300x270 |
5,112 | |
|
5111-300 |
370x300x270 |
5,624 | |
|
5112 |
5112-025 |
240x130x50 |
0,520 |
|
5112-03 |
240x130x50 |
0,580 | |
|
5112-04 |
240x130x50 |
0,540 | |
|
5112-05 |
230x130x50 |
0,656 | |
|
5112-06 |
240x130x50 |
0,720 | |
|
5113 |
5113-70 |
330x300x90 |
2,895 |
|
5113-100 |
330x300x90 |
3,490 | |
|
5113-150 |
280x220x190 |
5,295 | |
|
5113-250 |
290x290x220 |
9,860 | |
|
5113-300 |
250x230x200 |
11,282 | |
|
5121 |
5121-08 |
240x130x50 |
0,475 |
|
5121-10 |
230x170x50 |
0,630 | |
|
5121-12 |
230x160x50 |
0,625 | |
|
5121-16 |
230x160x50 |
0,930 | |
|
5121-20 |
230x160x50 |
0,930 | |
|
5121-25 |
230x160x50 |
1,170 | |
|
5121-30 |
230x170x50 |
1,180 | |
|
5121-40 |
320x180x50 |
2,025 | |
|
5121-50 |
320x180x60 |
2,090 | |
|
5121-63 |
270x150x150 |
3,400 | |
|
5121-75 |
250x190x130 |
3,230 | |
|
5121-88 |
270x190x140 |
4,015 | |
|
5121-100 |
300x250x210 |
4,072 | |
|
5121-125 |
350x290x260 |
4,575 | |
|
5121-150 |
330x170x90 |
2,375 | |
|
5121-175 |
350x300x260 |
4,410 | |
|
5121-200 |
350x300x260 |
4,550 | |
|
5121-225 |
350x300x260 |
5,080 | |
|
5121-250 |
350x300x260 |
5,105 | |
|
5121-275 |
300x170x150 |
1,180 | |
|
5121-300 |
450x300x260 |
4,860 | |
|
5122 |
5122-025 |
240x130x50 |
0,250 |
|
5122-03 |
240x130x50 |
0,311 | |
|
5122-04 |
240x130x50 |
0,470 | |
|
5122-05 |
240x130x50 |
0,450 |
Продолжение таблицы 12
|
Модель |
одификация |
Габариты (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
5122 |
5122-06 |
240x130x50 |
0,480 |
|
5123 |
5123-70 |
350x150x160 |
3,170 |
|
5123-100 |
340x150x160 |
3,490 | |
|
5123-150 |
350x210x190 |
5,670 | |
|
5123-250 |
360x290x230 |
10,840 | |
|
5123-300 |
370x300x250 |
11,362 | |
|
5151 |
5151-08 |
380x260x120 |
2,314 |
|
5151-10 |
380x260x120 |
2,403 | |
|
5151-12 |
380x260x120 |
2,424 | |
|
5151-16 |
350x210x110 |
2,607 | |
|
5151-20 |
350x210x110 |
2,770 | |
|
5151-25 |
370x270x120 |
2,920 | |
|
5151-30 |
370x270x120 |
2,925 | |
|
5151-40 |
370x270x120 |
3,614 | |
|
5151-50 |
380x270x130 |
3,705 | |
|
5151-63 |
490x310x130 |
5,024 | |
|
5151-75 |
490x320x130 |
5,007 | |
|
5151-88 |
490x320x130 |
5,620 | |
|
5151-100 |
490x320x130 |
5,725 | |
|
5151-125 |
310x230x160 |
4,714 | |
|
5151-150 |
490x310x130 |
4,206 | |
|
5151-175 |
320x290x210 |
4,015 | |
|
5151-200 |
450x290x210 |
5,012 | |
|
5151-225 |
450x290x210 |
5,425 | |
|
5151-250 |
450x290x210 |
5,400 | |
|
5151-275 |
450x290x210 |
5,429 | |
|
5151-300 |
450x290x210 |
5,444 | |
|
5211 |
5211-03 |
340x210x50 |
1,140 |
|
5211-06 |
340x300x100 |
1,985 | |
|
2511-12 |
340x210x50 |
1,314 | |
|
5211-20 |
340x210x50 |
1,415 | |
|
5211-50 |
340x290x90 |
4,124 | |
|
5211-100 |
380x290x170 |
9,607 | |
|
5221 |
5221-03 |
340x210x50 |
1,100 |
|
5221-06 |
340x200x50 |
1,120 | |
|
2521-12 |
340x210x50 |
1,120 | |
|
5221-20 |
340x210x50 |
1,325 | |
|
5221-50 |
330x290x100 |
4,114 | |
|
5221-100 |
380x300x170 |
9,617 | |
|
5251 |
5251-12 |
380x270x120 |
1,324 |
|
5251-20 |
380x270x120 |
2,607 | |
|
5251-50 |
490x310x130 |
5,520 | |
|
5251-100 |
370x190x150 |
7,925 |
Примечание - Габаритные размеры и масса указаны с учетом футляра
Таблица 13 —Условия эксплуатации и степени защиты
|
Наименование характеристики |
Значение |
|
словия эксплуатации:
|
от +15 до +25 80 |
|
Степень защиты по ГОСТ 14254-2015 1) |
IP65, IP54 |
|
1) Только для нутромеров моделей 5111, 5112, 5113 | |
Таблица 14 — Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, условных измерений 1), не менее |
28000 |
|
1) од условным измерением понима т переме ение микрометрического винта до контакта измерительных поверхностей с объектом измерения. При этом перемещение микрометрического винта дол но быть не менее 1/3 верхней границы диапазона измерения. | |
наносится на титульн й лист паспорта типографским методом.
омплектность средства измерений
Таблица 15 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Нутромер Miyamotometrology 1) |
— |
1 шт.7) |
|
Отсчетное устройство Miyamotometrology 2) |
— |
1 шт. |
|
Установочное кольцо Miyamotometrology3) |
— |
1 шт. 7) |
|
Удлинитель 4) |
— |
1 шт.7) |
|
Измерительные головки 5) |
— |
1 комплект 8) |
|
Источник питания (батарейка) 6) |
— |
1 шт. |
|
Футляр |
— |
1 шт. |
|
Паспорт 1) |
— |
1 экз. |
вкл чительно.
| ||
приведены в разделе 6 «Принцип работы и техническое обслуживание» паспорта нутромеров.
ор ативн е доку ент , устанавлива ие требования к средству из еренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 021-2024 «Нутромеры двух- и трехточечные Miyamotometrology. Технические условия».
равообладатель
Общество с ограниченной ответственностью «ИНСТРУМЕНТ»
(ООО «ИНСТРУМЕНТ»)
ИНН 5263052431
Адрес юридического лица: 603124, Россия, г. Нижний Новгород, Базовый проезд, д. 1, поме ение 1
Тел: + 7 (831) 432-53-04
E-mail: info@instrumentgroup.ru
Web-сайт: www.instrument52.ru
зготовитель
Общество с ограниченной ответственностью «ИНСТРУМЕНТ»
(ООО «ИНСТРУМЕНТ»)
ИНН 5263052431
Адрес юридического лица: 603124, Россия, г. Нижний Новгород, Базовый проезд, д. 1, поме ение 1
Производственная площадка: Hunan Temec Electromechanical Co, Ltd.
Адрес: No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129 China
Тел: + 7 (831) 432-53-04
E-mail: info@instrumentgroup.ru
Web-сайт: www.instrument52.ru
сп тательн й центр
бество с ограниченной ответственность Региональн й метрологический центр «Калиброн»
(ООО РМЦ «Калиброн»)
Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23, эт. 1, пом. 2
Телефон: +7 (495) 796-92-75
Web-сайт: https://calibronrmc.ru/
E-mail: info@calibronrmc.ru
никальный номер записи в реестре аккредитованных лиц R .R .314442
