№896 от 11.05.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31922
О внесении изменений в описание типа на комплекты для полевого измерения температуры грунтов ТКЦ-02
Приказы по основной деятельности по агентству Вн. Приказ № 896 от 11.05.2018
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекты для полевого измерения температуры грунтов ТКЦ-02 Назначение средства измеренийКомплекты для полевого измерения температуры грунтов ТКЦ-02 (далее - комплекты, приборы) предназначены для измерений, регистрации и отображения в режиме реального времени температуры грунтов в сухих и сырых скважинах глубиной до 350 м в процессе проведения полевых и стационарных исследований температурного режима грунтов при инженерных изысканиях и мониторинге в естественных и нарушенных условиях.
Описание средства измеренийПринцип действия комплектов основан на измерении аналоговых сигналов от датчиков температуры термокосы и их преобразовании в цифровые сигналы в переносном цифровом измерительном приборе (электротермометре), где они индицируются на жидкокристаллическом дисплее в градусах Цельсия и/или заносятся во внутреннюю память прибора с функцией накопления результатов измерений для последующей их передачи на персональный компьютер.
Комплект состоит из термокос(ы) и контроллера цифровых датчиков портативного. Термокоса представляет собой цепочку датчиков температуры в виде медных чувствительных элементов термопреобразователей сопротивления, соединенных общим кабелем в гирлянду, оснащенную разъемом. В одну термокосу может быть объединено несколько гирлянд. Датчики температуры расположены по всей длине кабеля термокосы. Места спаек гирлянд термокосы электро- и гидроизолированы. Гидроизоляция выполнена с применением полиэтилена и термоусадочных материалов.
Считыватели выполнены на основе микроконтроллера и предназначены для считывания измеряемых параметров с термокосы при периодическом (не стационарном) подключении к ней. Приборы выполняют обслуживание системы, позволяя получать данные измерений от сети либо от одиночных термокос, накапливать их в энергонезависимой памяти и отображать информацию о температуре (только считыватель), а также передавать накопленные данные при соединении с персональным компьютером для их последующей обработки.

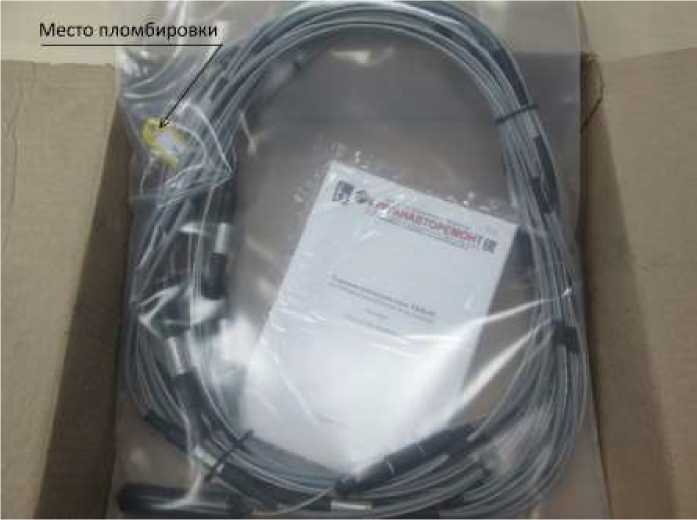

Внешний вид комплекта в сборе с указанием места пломбирования представлен на рисунке 1.
Рисунок 1 - Внешний вид комплектов в сборе с указанием места пломбирования
Программное обеспечениеХарактеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Таблица 1 - Характеристики ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Server + |
|
Номер версии (идентификационный номер ПО), не ниже |
Server.exe |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики комплектов приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики комплектов
|
Характеристика |
Значение |
|
1 |
2 |
|
Диапазон измерений температуры, °С |
от -50 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С:
|
± [0,1+0,014(|t|-30)] * ±0,1 ± [0,1+0,014(|^|-30)] * |
|
Число датчиков температуры термокосы, шт., не более |
30 |
|
Вид климатического исполнения по ГОСТ 15150-69 |
У1, УЗ, Т1, ТЗ |
|
Рабочие условия измерений:
|
от -50 до +50 от -50 до +50 (от -50 до -20 кратковременно) от 40 до 95 |
|
1 |
2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
300х220х55 |
|
Длина термокосы, м, не более |
100 |
|
Масса, кг, не более |
1,6 |
|
Напряжение питания от источника постоянного тока, В |
9 |
|
Маркировка взрывозащиты по ГОСТ 30852.0-2002 |
0Ех ia ПС Т6 X |
|
Степень защиты от воздействия пыли и воды по ГОСТ 14254-96 |
IP68 |
|
Средняя наработка на отказ, ч, не менее |
80 000 |
|
Срок службы, лет, не менее |
10 |
|
Примечание - * - |/| - абсолютное значение температуры, °С | |
наносится типографским способом на титульный лист руководства по эксплуатации и/или паспорта типографским способом.
Комплектность средства измеренийКомплект поставки представлен в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Комплект для полевого измерения температуры грунтов ТКЦ-02 |
- |
1 шт. |
|
Методика поверки |
- |
1 экз. |
|
Паспорт |
ТКЦ-02.00.00.000 ПС |
1 экз. |
|
Руководство по эксплуатации |
ТКЦ-02.00.00.000 РЭ |
1 экз. |
осуществляется по документу «Комплекты для полевого измерения температуры грунтов ТКЦ-02. Методика поверки», утвержденному ООО «ИЦРМ» 13.06.2017 г.
Основное средство поверки:
- термометр цифровой прецизионный DTI-1000 (в комплекте с термопреобразователями сопротивления платиновыми STS100), регистрационный номер в Федеральном информационном фонде 15595-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к комплектам для полевого измерения температуры грунтов ТКЦ-02ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 25358-2012 Грунты. Метод полевого определения температуры
ТУ 4211-051-03082270-2016 Комплекты для полевого измерения температуры грунтов ТКЦ-02. Технические условия
ИзготовительАкционерное общество «КУРГАНАВТОРЕМОНТ» (АО «КУРГАНАВТОРЕМОНТ»)
ИНН 4501000129
Адрес: 640027, г. Курган, ул. Химмашевская, 4-а
Телефон: 8(3522) 23-39-32
Е-mail: avtorem45@mail.ru
W eb-сайт: http://www.kurganavtoremont.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер.,корпус 526
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
В части вносимых изменений
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. № 14-17
Телефон +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Госстандарт)
ПРИКАЗ
11 мая 2018 г. № 896______
Москва
О внесении изменений в описание типа на комплекты для полевого измерения температуры грунтов ТКЦ-02
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «КУРГАНАВТОРЕМОНТ» от 27 марта 2018 г. №255 приказываю:
-
1. Внести изменения в описание типа на комплекты для полевого измерения температуры грунтов ТКЦ-02, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 68884-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
