МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ⁹⁵⁰______

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средства измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 4.  Контроль за исполнением настоящего приказа возложить на заместителя Руководителя

  иного ЭП, 1 хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

\________—2_________

-/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «03» июня 2021 г. № 950

Сведения об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2021 г. № 950

Лист № 1 Регистрационный № 70016-17 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы давления насыщенных паров MINIVAP VP VISION и MINIVAP VPL VISION

Анализаторы давления насыщенных паров MINIVAP VP VISION и MINIVAP VPL VISION (далее - анализаторы) предназначены для измерений температуры и давления насыщенных паров нефти, невязких углеводородов и растворителей, в том числе бензина, бензин-оксигенатных смесей, топлив в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Принцип действия анализаторов основан на измерении давления насыщенных паров пробы относительно вакуума. Вакуум создается путем поднятия поршня после всасывания образца в термостатированную измерительную камеру при закрытом входном клапане. Образовавшиеся давление в камере равно давлению насыщенных паров образца, находящихся в равновесии с жидкостью при температуре +37,8 °С и объемном соотношении пар-жидкость, которое задается в соответствии с требованиями выбранного стандартного метода. Давление измеряется встроенным в поршень интегрированным датчиком давления.

Конструктивно анализаторы представляют собой полностью автоматизированные приборы, состоящие из: измерительной камеры с поршнем, который снабжен интегрированным датчиком давления; термоэлектрического модуля для контроля температуры в измерительной камере; датчика температуры для измерения температуры в измерительной камере; устройства отбора проб; электронного блока обработки результатов измерений; жидкокристаллического сенсорного дисплея для вывода результатов измерений и управления анализатором.

Программа анализаторов позволяет:

- измерять давление насыщенных паров сырой нефти (VPCRx) в соответствии с ГОСТ Р 52340 и ASTM D 6377;

- измерять давление насыщенных паров, содержащих воздух (ASVP, DVPE) в соответствии с EN 13016-1 (ГОСТ Р ЕН 13016-1-2013), ASTM D 5191;

- измерять давление насыщенных паров (VPx (AVP)) методом тройного расширения в соответствии с ASTM D 6378;

- с помощью эмпирического корреляционного уравнения вычислять давление насыщенных паров по Рейду (PVPE) в соответствии с ASTM D 323.

Анализаторы выпускаются в следующих модификациях: MINIVAP VP VISION и MINIVAP VPL VISION, которые отличаются тем, что анализатор MINIVAP VPL VISION предназначен только для измерения давления насыщенных паров низко летучих соединений, таких как бензин, топливо для реактивных двигателей, растворители и др.

Каждый экземпляр анализатора имеет заводской номер, расположенный на задней панели средства измерений. Заводской номер имеет цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.

Общий вид анализаторов, обозначение места нанесения знака поверки представлены на рисунке 1.

Для исключения возможности от несанкционированного доступа несанкционированного доступа анализатор защищен двумя пломбами, расположенными на дне анализатора. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

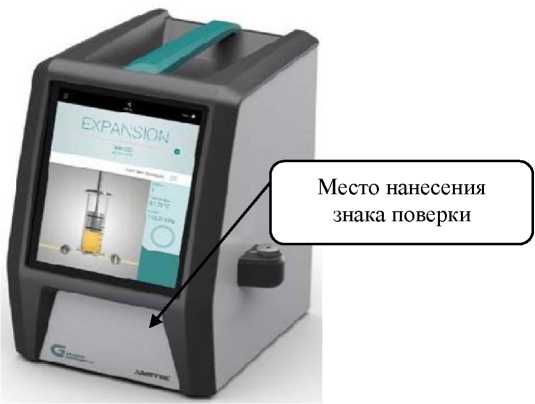

Рисунок 1 - Общий вид анализаторов

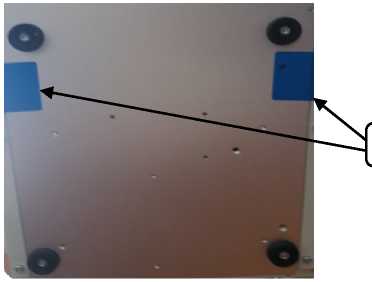

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Анализаторы оснащены встроенным программным обеспечением (далее - ПО), позволяющим выбрать метод измерений, задавать параметры процесса измерений, обрабатывать и сохранять результаты измерений, передавать результаты измерений на внешний носитель USB, на принтер, в локальную вычислительную сеть.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

*номер версии может иметь дополнительные цифровые и (или) буквенные суффиксы.

Опционально анализаторы могут быть оснащены внешним ПО, предназначенным для проведения поверки, настройки конфигурации, сбора и обработки данных. Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014. Идентификационные данные внешнего ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные внешнего ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в руководстве по эксплуатации в разделе 5 «Методики измерений».

Техническая документация фирмы-изготовителя «Grabner Instruments Messtechnik GmbH», Австрия.
