Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2018 г. № 2391

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Анализаторы дымовых газов Testo-350

Анализаторы дымовых газов Testo-350 предназначены для измерения объёмной доли кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO₂), суммы углеводородов (C_xH_y), сероводорода (H₂S), диоксида углерода (СО₂) в промышленных выбросах, их температуры, температуры окружающего воздуха, дифференциального и абсолютного давления газового потока. Анализатор дымовых газов опционально может комплектоваться дополнительными зондами для измерения объёмной доли оксида углерода (СО) и диоксида углерода (СО2) в воздухе атмосферы.

Анализаторы дымовых газов предназначены для измерения:

• - объёмной доли: кислорода и диоксида углерода - %; оксида углерода, оксида азота, диоксида азота, диоксида серы, суммы углеводородов, сероводорода - млн^-1 (ppm);

• - температуры - градус Цельсия (°С);

• - дифференциального и абсолютного давления газового потока - гПа.

Принцип действия анализаторов дымовых газов основан на использовании:

• - электрохимических ячеек для измерения объёмной доли кислорода, оксида углерода, оксида азота, диоксида азота, диоксида серы;

• - термохимической ячейки для измерения объёмной доли углеводородов;

• - встроенных сенсоров абсолютного и дифференциального давления;

• - термопары типа К (Ni-Cr-Ni) для определения температуры.

Анализатор дымовых газов Testo-350 состоит из управляющего модуля (предназначен для просмотра показаний и управления блоком анализатора) и блока анализатора. Подключение управляющего модуля к блоку анализатора осуществляется посредством разъёмных соединений или кабеля шины данных.

Анализатор дымовых газов может опционально комплектоваться разными наборами измерительных газовых сенсоров, газозаборных зондов и других внешних датчиков.

Возможные варианты комплектации представлены в таблице 1.

Таблица 1 - Варианты комплектации анализатора

Общий вид средства измерений представлен на рисунках 1 (управляющий модуль) и 2 (блок анализатора).

Магнитный держатель (задняя панель)

Зарядное устройство, шина данных Testo

Дисплей

Кнопка включения/выключения

Контактная шина для соединения с блоком анализатора (задняя панель)

Панель

кнопок

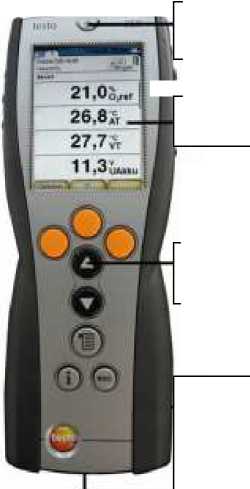

Рисунок 1 - Общий вид средства измерений (управляющий модуль)

Рисунок 2 - Общий вид средства измерений (блок анализатора)

• 1     Конденсатосборник и емкость для конденсата

• 2    Кнопка фиксации/разжима управляющего модуля

• 3    Пылевой фильтр

• 4     Фильтр впускного вентиляционного отверстия

• 5    Контактная шина для соединения с управляющим модулем

• 6    Направляющие штифты для фиксации управляющего модуля

• 7    Газовый фильтр

• 8     Индикатор статуса

• 9    Переключатель полномасштабного отображения для маркировки/обозначения

• 10   Газовыпускное отверстие 1

• 11   Впускное отверстие для подачи свежего воздуха

• 12   Газовыпускное отверстие 2

Значимой частью номера версии ПО является первая цифра. Цифры в номере после точки означает модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей и т.п.) или устранениях незначительных программных дефектов.

Обработка метрологических данных происходит на основе жёстко определенного алгоритма без возможности изменения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса анализатора в виде наклейки.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МП РТ 1556-2015 «ГСИ. Анализаторы дымовых газов Testo-350. Методика поверки (с Изменением №1)», утверждённому ФБУ «Ростест-Москва» 30 марта 2018 года.

Основные средства поверки:

• 1)    По каналам содержания газовых компонентов:

- стандартные образцы состава искусственной газовой смеси O₂-N₂, СО-№₂, NO-N2, NO2-N2, SO2-N2, H2S-N2, CO2-N2, СЩ-возд, СзН8-возд., СфН^-возд. (ГСО №№ 10546-2014, 10261-2013, 10263-2013, 10349-2013) в баллонах под давлением.

• 2)    По каналу дифференциального давления:

• - калибратор давления пневматический «Метран-505 Воздух», класс точности 0,015 с диапазоном воспроизведения избыточного давления от 5 Па до 25000 Па (регистрационный номер в Федеральном информационном фонде 42701-09);

• - термогигрометр ИВА-6А, диапазон измерения температуры от минус 40 до плюс 50 °С, абсолютная погрешность ±0,5 °С, диапазон измерения относительной влажности от 0 до 98 %, абсолютная погрешность ±3 % (регистрационный номер в Федеральном информационном фонде 46434-11).

• 3)    По каналу абсолютного давления:

• - барометр цифровой переносной БОП-1М-3 1-го разряда по ГОСТ Р 8.840-2013 с ПГ ±10 Па в диапазоне от 0,5 до 110 кПа и с ПГ ±0,01 % от измеряемого значения в диапазоне свыше 110 до 280 кПа.

• 4)    По каналу температуры:

• - преобразователь термоэлектрический эталонный 3 разряда по ГОСТ 8.558-2009 в диапазоне температуры от плюс 300 до плюс 1000 °С

• - измеритель-регулятор температуры многоканальный прецизионный МИТ 8.10 (регистрационный номер в Федеральном информационном фонде 19736-11);

• - калибратор температуры АТС-125В (регистрационный номер в Федеральном информационном фонде 46576-11);

• -  термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2, 2 разряда по ГОСТ 8.558-2009 в диапазоне температуры от минус 50 до плюс 250 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерения разности давлений до 440⁴ Па

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 140^-6 Па

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия

Техническая документация изготовителя фирмы «Testo SE & Co. KGaA»

Фирма «Testo SE & Co. KGaA», Германия

Адрес: Testo-StraBe 1, 79853 Lenzkirch, Deutschland

Телефон: +49 7653 681-0, +49 7653 681-100

E-mail: info@testo.de

Web-сайт: www.testo.de,www.testo.com

Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»)

Адрес: 115054, г. Москва, переулок Строченовский Б., д.23В, стр.1

Телефон: +7 (495) 221-62-13, факс: +7 (495) 221-62-16

E-mail: info@testo.ru

Web-сайт: www.testo.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-cайт: www.rostest.ru

E-mail: info@rostest.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
