МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

31 мая 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 4.  Контроль за исполнением настоящего приказа возложить

на заместителя Руководителя Рисиандарш С.СТилубева.       >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021

\_____—______

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» мая 2021 г. № 884

Регистрационный № 16661-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления ТС004

Термопреобразователи сопротивления ТС004 предназначены для измерений температуры различных сред (пар, вода, газ, сыпучие материалы, химические реагенты и т.п.), неагрессивных к материалу корпуса.

Принцип действия основан на зависимости электрического сопротивления чувствительного элемента от измеряемой температуры.

Конструктивно термопреобразователи сопротивления ТС004 представляют собой неразборную конструкцию, основу которой составляет узел чувствительного элемента, защитный корпус и соединительный кабель.

Термопреобразователи сопротивления ТС004 имеют номинальную статическую характеристику (НСХ) 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000 по ГОСТ 6651-2009, выпускаются в следующих конструктивных исполнениях: ТС014, ТС024, ТС034, ТС044, ТС054, ТС064, ТС074, ТС084, ТС094, ТС104, ТС114, ТС124, ТС134, ТС144, ТС154, ТС164, ТС174, ТС184, ТС194, ТС204, ТС214, ТС224, ТС234, ТС244, ТС254.

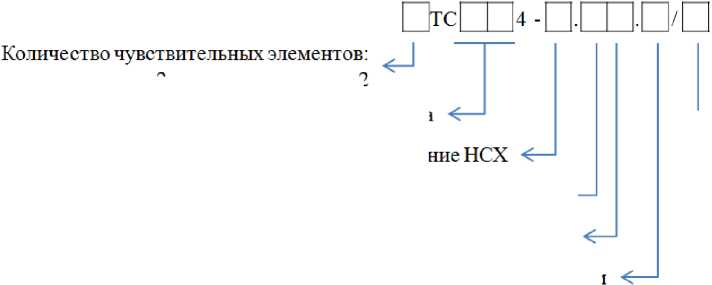

Условное обозначение термопреобразователей сопротивления ТС004 представлено на рисунке 1

Класс допуска

Схема внутренних соединений

Длина погружаемой части, мм

Длина соединительного кабеля, м

Условное

Рисунок 1 - Условное обозначение термопреобразователей сопротивления ТС004

2 - указывается, если 2

Модификация корпуса

Нанесение знака поверки на термопреобразователи сопротивления ТС004 не предусмотрено. Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и имеет цифирное обозначение.

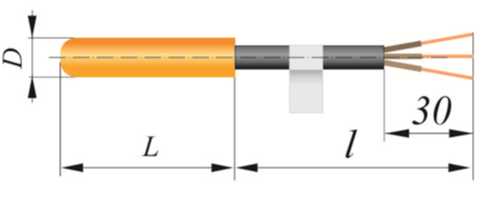

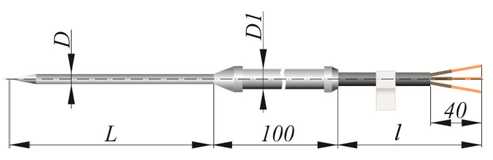

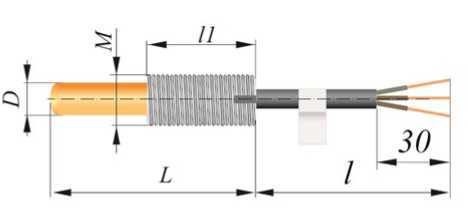

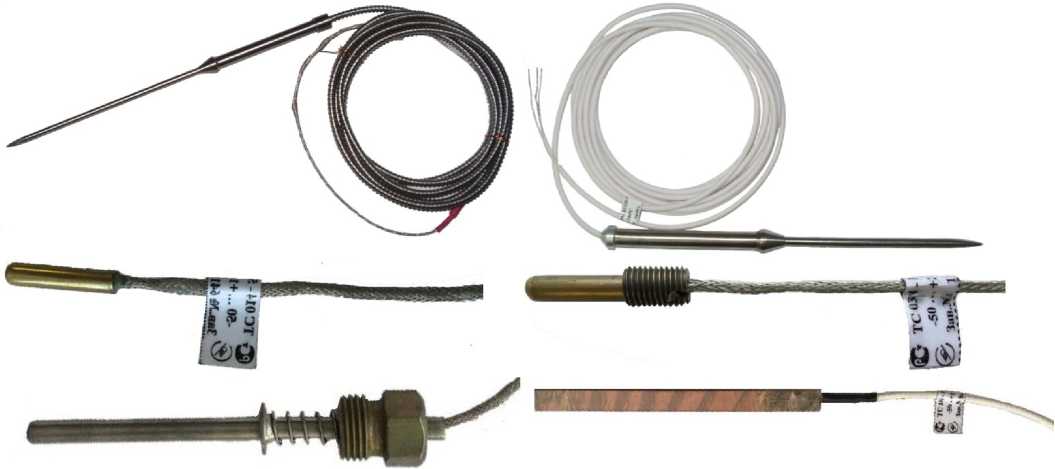

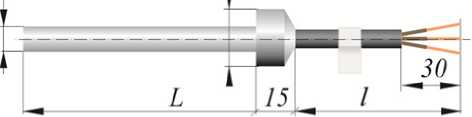

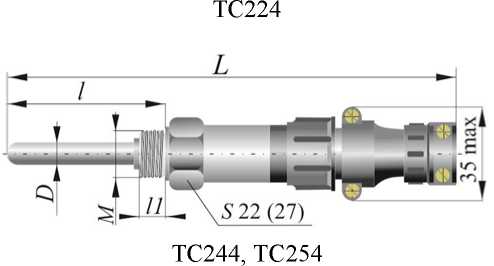

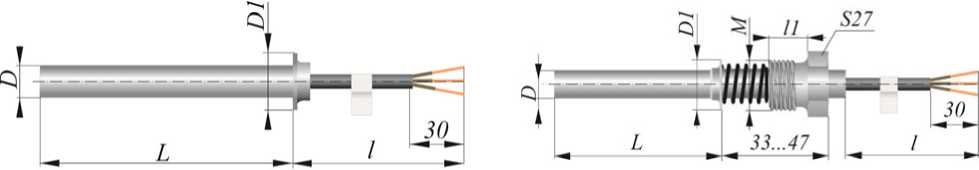

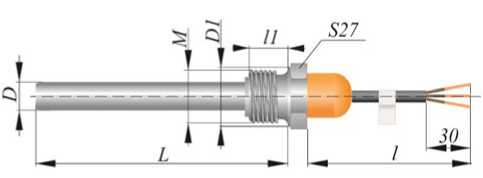

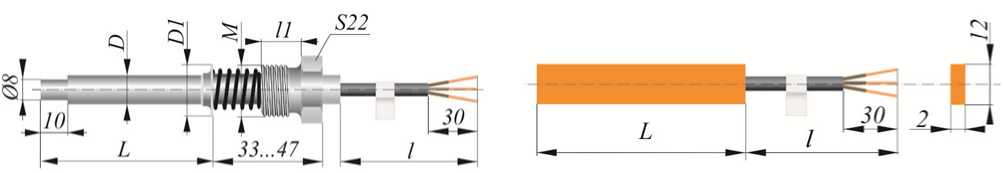

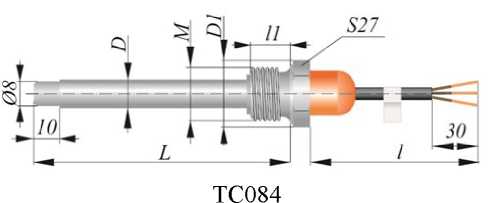

Общий вид термопреобразователей сопротивления представлен на рисунках с 2 по 5.

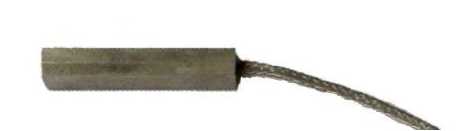

Рисунок 2 - Общий вид термопреобразователей сопротивления ТС004

Рисунок 3 - Общий вид термопреобразователей сопротивления ТС004

ТС014, ТС024

ТС034, ТС044

ТС054, ТС064, ТС074

ТС094, ТС104, ТС114 ТС124, ТС134, ТС144

Рисунок 4 - Общий вид термопреобразователей сопротивления ТС004

ТС154                                 ТС164

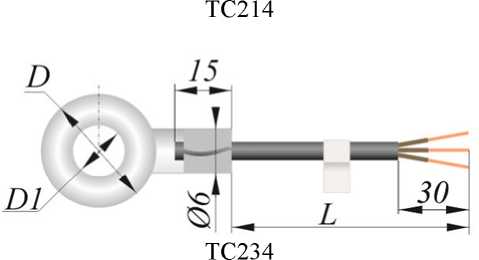

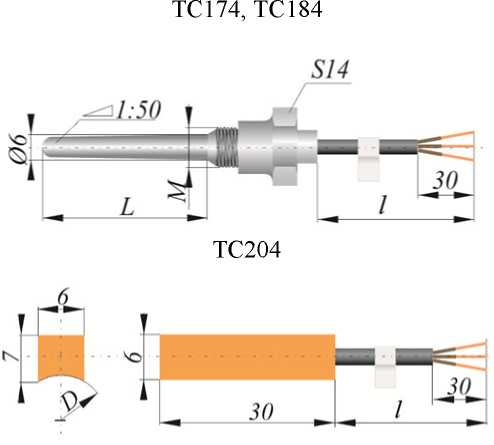

ТС194

Рисунок 5 - Общий вид термопреобразователей сопротивления ТС004

Пломбирование термопреобразователей сопротивления ТС004 не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и основные технические характеристики термопреобразователей сопротивления ТС004 приведены в таблицах 1 и 2

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится типографским способом на этикетку термопреобразователя сопротивления ТС004, на титульный лист руководства по эксплуатации и на паспорт.

Комплектность термопреобразователей сопротивления ТС004 приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

приведены в разделе 6 «Инструкция по эксплуатации» руководства по эксплуатации РЭ26.51.51-001-17054649-2020.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 6651-2009 Государственная система обеспечения единства измерений (ГСИ). Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Термопреобразователи сопротивления типа ТС004, ТС005. Технические условия ТУ26.51.51-001-17054649-2020 (введены взамен ТУ4211-001-18121253-2008 с 01 декабря 2020 г.)

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «31» мая 2021 г. № 884

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
