МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 30214 «Термопреобразователи с унифицированным выходным сигналом ТСМУ 9313, ТСПУ 9313» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «НПП «Эталон» от 02 октября 2017 г. № 15-953, № 15/954 и № 15/979 приказываю:

• 1. Внести изменения в описание типа на термопреобразователи с унифицированным выходным сигналом ТСМУ 9313, ТСПУ 9313, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 15762-07, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 30214 «Термопреобразователи с унифицированным выходным сигналом ТСМУ 9313, ТСПУ 9313», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 15762-07, в связи с изменением организационно-правовой формы предприятия-изготовителя с ОАО «НПП «Эталон», г. Омск на АО «НПП «Эталон», г. Омск.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 30214 «Термопреобразователи с унифицированным выходным сигналом ТСМУ 9313, ТСПУ 9313» на последующие 5 лет.

• 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

^г \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СБГДЕ'НИЯ О С!'РТ;Ш1КЛТГ РП

Сертификат: OOeiO36ECDCOllE78ODAEOO7101B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

J

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» ноября 2017 г. №2628

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи с унифицированным выходным сигналом ТСМУ 9313, ТСПУ 9313

Термопреобразователи с унифицированным выходным сигналом ТСМУ 9313, ТСПУ 9313 (далее по тексту - термопреобразователи) предназначены для измерений температуры жидких, газообразных и сыпучих веществ для нужд промышленности.

Принцип действия термопреобразователей основан на свойстве металла (платины или меди) изменять свое электрическое сопротивление с изменением температуры.

Каждый термопреобразователь состоит из первичного преобразователя температуры (термопреобразователь сопротивления платиновый - в случае ТСПУ 9313, медный - в случае ТСМУ 9313) и вторичного преобразователя (электронная схема, преобразующая изменение сопротивления в изменение электрического сигнала). При изменении температуры изменяется сопротивление первичного преобразователя. Во вторичном преобразователе это изменение преобразуется в изменение напряжения, которое пропорционально изменению температуры. Напряжение усиливается до уровня, необходимого для управления схемой регулирования выходного сигнала. Схема обеспечивает необходимый коэффициент преобразования изменения сопротивления в постоянный выходной сигнал и линеаризацию зависимости выходного сигнала (тока или напряжения) от изменения сопротивления.

Конструктивно первичный преобразователь представляет собой платиновую спираль (для ТСПУ 9313) или намотку из медной проволоки (для ТСМУ 9313), помещенную в защитную арматуру из стали. Вторичный преобразователь размещается в головке. На головке находится винт заземления.

В зависимости от конструктивного исполнения преобразователи в ТСМУ 9313, ТСПУ 9313 могут быть соединены между собой жестко или гибким кабелем. Подключение внешних цепей к ТСМУ 9313, ТСПУ 9313 осуществляется через розетку 2РМТ22КПН10Г1В1В с перемычками, которая присоединяется к виже 2РМТ, встроенной в головку преобразователя. Розетка 2РМТ22КПН10Г1В1В с перемычками входит в комплект поставки.

Термопреобразователи являются одноканальными, однофункциональными изделиями.

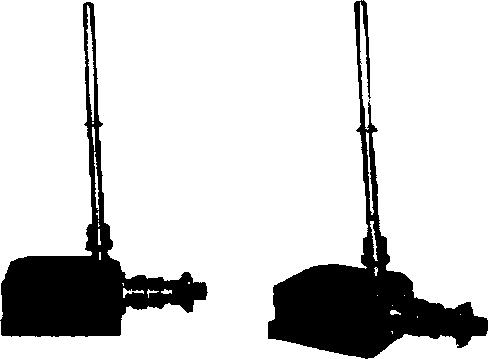

Общий вид термопреобразователей представлен на рисунке 1. Пломбирование термопреобразователей не предусмотрено.

Рисунок 1 - Общий вид термопреобразователей с унифицированным выходным сигналом ТОМУ 9313, ТСПУ 9313

Программное обеспечение

отсутствует.

Метрологические и технические характеристики Таблица 1 - Метрологические характеристики

Таблица 2 - Общие технические характеристики

наносится на титульный лист паспорта типографским способом.

Комплектность средств измерений

Таблица 3 - Комплектность средства измерений

осуществляется по документу ДДШ 2.821.971 МП «ГСИ. Термопреобразователи с унифицированным выходным сигналом ТСПУ 9313, ТСМУ 9313. Методика поверки», согласованному ФГУП «УНИИМ» письмом №221/4-4904 от 18.12.2000 г.

Основные средства поверки:

-установка УПСТ-2М (per. №16173-02): диапазон воспроизводимых температур от 0 до 1200 °C; среднее квадратическое отклонение случайной составляющей погрешности от измеряемой величины сопротивления не более 0,0125 %;

• - мегаомметр Ф4102/1-1М (per. №9225-88): диапазон измерений сопротивления изоляции от 0 до 150 МОм; класс точности 1,5;

-магазин сопротивления Р4831 (per. №6332-77): от 0,021 до 111111,1 Ом; класс точности 0,02/2 • 1 О'⁶;

• - мера электрического сопротивления РЗОЗО (per. №8238-81): 1 Ом; класс точности 0,002;

• - источник питания Б5-13 (per. №6388-77): выходное напряжение постоянного тока от 2 до 100 В, ток нагрузки от 0 до 0,5 А.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик термопреобразователей с требуемой точностью.

Знак поверки наносится в паспорт на термопреобразователь при первичной поверке и в свидетельство о поверке при периодической поверке.

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к термопреобразователям с унифицированным выходным сигналом ТСМУ 9313, ТСПУ 9313

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ50-95 ДДШ 2.821.971 ТУ Термопреобразователи с унифицированным выходным сигналом ТСПУ 9313, ТСМУ 9313. Технические условия

Акционерное общество «Научно-производственное предприятие «Эталон»

(АО «НПП «Эталон»)

ИНН 5504087401

Адрес: 644009, г. Омск, ул. Лермонтова, 175

Телефон (факс): +7 (3812) 36-84-00; 36-78-82

Web-сайт: http://omsketalon.ru

E-mail: fgup@omsketalon.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа per. №RA.RU.311670 от 01.07.2016 г.
