Счетчики газа объемные диафрагменные BK-GT с механической температурной компенсацией
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа объемные диафрагменные BK-GT с механической температурной компенсацией
Назначение средства измеренийСчетчики газа объемные диафрагменные BK-GT с механической температурной компенсацией (далее по тексту счётчик), с правым и левым направлениями потока газа, предназначены для измерения объёма газа, прошедшего через них - природного, нефтяного и других сухих неагрессивных газов, а также паровой фракции пропан-бутана и других сжиженных газов.
Описание средства измеренийПринцип действия счетчика основан на преобразовании поступательного движения мембран во вращательное, которое через редуктор и муфту передается на отсчетный механизм. Счетчик состоит из корпуса, измерительного механизма со встроенными мембранами и отсчетного механизма.
Счетчик оснащен механическим температурным компенсатором, обеспечивающим приведение объема измеренного счетчиком газа в диапазоне температур рабочей среды (от минус 25 до плюс 50 °C), к объему при стандартных условиях (20 °C).
К счетчику может быть подключен низкочастотный датчик импульсов IN-Z6X для дистанционной передачи информации.
Счетчик оснащен блокировкой от обратного хода отсчетного механизма.

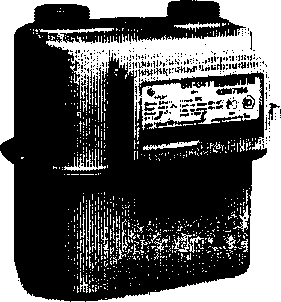

Фотография общего вида счетчика представлена на рисунке 1. Схема пломбировки счетчика и место нанесения знака поверки на рисунке 2.
Рисунок 1
Знак поверки
Рисунок 2
Метрологические и технические характеристики приведены в таблице 1
Таблица 1
|
Технические характеристики |
G 1,6Т |
G2,5T |
G4T |
|
Расход, м3/ч:
|
|
4 2,5 0,016 |
6 4 0,016 |
|
Порог чувствительности, м3/ч |
0,0032 |
0,005 |
0,008 |
|
Максимальное рабочее давление, кПа, не более |
50 |
50 |
50 |
|
Потеря давления на QMaKc, Па, не более |
200 | ||
|
Максимально допустимое давление внутри корпуса, кПа, не более |
100 |
100 |
100 |
|
Предел допустимой относительной погрешности в диапазоне расходов, %: Qmhh. — Q ** 0,1 QhoM. 0,1 Qhom. — Q — QinaKC. |
±3 ±1,5 | ||
|
Емкость счетного механизма, м3 |
99999,999 | ||
|
Цена деления младшего разряда, дм3 |
0,2 | ||
|
Температура рабочей среды, °C |
от минус 25 до плюс 50 | ||
|
Температура окружающей среды, °C |
от минус 40 до плюс 60 | ||
|
Присоединительная резьба, дюйм |
1‘/4 | ||
|
Габаритные размеры, мм, не более |
195x212x155 | ||
|
Масса, кг, не более |
1,9 | ||
|
Средняя наработка до отказа, ч, не менее |
40000 | ||
|
Средний срок службы, лет, не менее |
24 | ||
наносится на циферблат методом печати и на титульные листы эксплуатационной документации - типографским способом.
Комплектность средства измеренийКомплектность счетчика приведена в таблице 2
Таблица 2
|
Наименование |
Кол. |
Примечание |
|
1 Счетчик газа |
1 | |
|
2 Паспорт ЭРГП.407269.100 ПС |
1 | |
|
3 Комплект монтажных частей |
1 |
По заказу потребителя |
осуществляется по ГОСТ 8.324-2002 «ГСИ. Счётчики газа. Методика поверки» или по документу ЭРГП.407269.000И1 «ГСИ. Счётчики газа объёмные диафрагменные BK-G и BK-GT. Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 09.12.2015 г.
Основные средства поверки:
Установка для поверки счетчиков газа, с погрешностью ±0,5 %.
Сведения о методах измеренияМетод измерения приведен в паспорте ЭРГП.407269.100 ПС
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемные диафрагменные BK-GT с механической температурной компенсацией-
1 ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
-
2 ГОСТ Р 52931 -2008 «Приборы контроля и регулирования технологических процессов. Общие технические требования».
-
3 ЭРГП.407269.100 ТУ «Счетчики газа объемные диафрагменные BK-GT с механической температурной компенсацией. Технические условия».
