№2165 от 21.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 213375
О внесении изменений в описание типа на анализаторы влажности МКМ-1
Приказы по основной деятельности по агентству Вн. Приказ № 2165 от 21.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
21 декабря 2020 г.
№ 2165______
Москва
О внесении изменений в описание типа на анализаторы влажности МКМ-1
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «ИТА» от 10 сентября 2020 г. №74 приказываю:
-
1. Утвердить новую редакцию описания типа на анализаторы влажности МКМ-1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 53684-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 242-1528-2020 «ГСИ. Анализаторы влажности МКМ-1. Методика поверки» и распространить действие документа на анализаторы влажности МКМ-1, находящиеся в эксплуатации.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
ЕЯ ДЕ НИЯ О СНП ИФИКА'1 i- 1 '
Сертификат: 01С95С9А007САСВ9В24В5327С21В84СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021
\_________________/
С.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» декабря 2020 г. № 2165
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы влажности МКМ-1 Назначение средства измеренийАнализаторы влажности МКМ-1 предназначены для измерений объёмной доли влаги газовой среды в подкорпусном пространстве устройств физической электроники.
Описание средства измеренийАнализаторы влажности МКМ-1 (далее - анализаторы) основаны на масс-спектрометрическом методе измерений относительной влажности. Анализатор включает в себя времяпролетный масс-спектрометр, электронно-вакуумный комплекс и измерительную камеру для образцов газовой смеси. В измерительной камере создаётся вакуум, после чего происходит заполнение образцом газовой смеси. Газ поступает в масс-спектрометр, где происходит измерение объёмной доли паров воды. Анализатор выполнен в виде напольной стойки с дверцами. На лицевой стороне анализатора расположена панель управления с жидкокристаллическим дисплеем, отображающим результаты измерений, информацию о режимах работы электронно-вакуумного комплекса и масс-спектрометра. Также на лицевой стороне корпуса расположена измерительная камера для образцов.
Анализатор имеет цифровой интерфейс USB для подключения персонального компьютера с установленной программой Scope, осуществляющей считывание сигналов масс-спектрометра, вывод результатов измерений на экран, вывод информации о режимах работы, настройку анализатора, запись градуировочных характеристик масс-спектрометра, установку пороговых значений измеряемой объёмной доли влаги, выдачу сигнализации при нарушении пороговых значений и при ошибках работы, регистрацию результатов измерений.

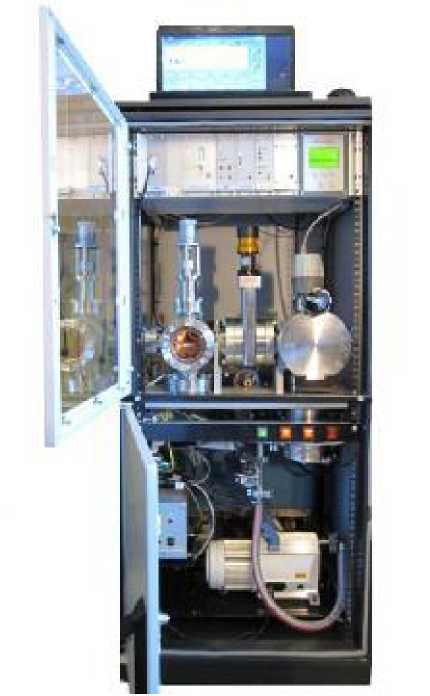

Общий вид анализатора влажности МКМ-1 представлен на рисунке 1.
Рисунок 1- Общий вид анализатора влажности МКМ-1.
Программное обеспечение
В анализаторах влажности МКМ-1 используется встроенное и автономное программное обеспечение (ПО).
Встроенное ПО предназначено для управления анализатором, сбора и обработки сигналов масс-спектрометра, передачи цифровых выходных сигналов, отображения режимов работы и результатов измерений.
Автономное ПО предназначено для приёма цифровых выходных сигналов, вывода результатов измерений, контроля состояния параметров вакуумных и электронных блоков, контроля пороговых значений, хранения калибровочных коэффициентов.
Версия встроенного ПО анализатора указывается на шильде на внутренней стороне корпуса. Версия автономного ПО указывается в разделе меню «О программе...».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Тип ПО |
встроенное |
автономное |
|
Идентификационное наименование ПО |
h2o 815.hex |
Scope.exe |
|
Номер версии (идентификационный номер)* ПО |
3.хх |
3.хх |
|
Цифровой идентификатор ПО (контрольная сумма)** |
fa3d571d229bee627ed963e26f68f50 f3802eab74b8475ed88c17a95 |
b73a571c229baa321ef961336fa8f3af 7ba2ba354b8a781d84a18a12 |
|
Алгоритм расчета цифрового идентификатора ПО |
RFC 4357 |
RFC 4357 |
|
*х- может быть любой цифрой **контрольная сумма приведена для версий: встроенного ПО - 3.12, автономного ПО - 3.07 | ||
Защита программного обеспечения от преднамеренных или непреднамеренных изменений по Р50.2.077-2014 соответствует уровню средний.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмной доли влаги, млн-1 |
от 200 до 11000 |
|
Пределы допускаемой относительной | |
|
погрешности, %, в диапазоне: | |
|
от 200 до 1000 млн-1 |
±20 |
|
свыше 1000 до 6000 млн-1 |
±10 |
|
свыше 6000 до 11000 млн-1 |
±20 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменным током, В |
220 +22-зз |
|
Частотой, Гц |
50±1 |
|
Потребляемая мощность, Вт, не более |
780 |
|
Выходные сигналы |
USB |
|
Габаритные размеры (Д х Ш х В), мм, не более |
500x600x1200 |
|
Масса, кг, не более |
75 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающего воздуха, °С; |
от +15 до +25 |
|
- относительная влажность окружающего воздуха | |
|
при температуре +25 °С, % |
от 20 до 80 |
|
- диапазон атмосферного давления, кПа |
от 84 до 107 |
|
Наработка на отказ, ч |
4800 |
|
Срок службы, лет |
8 |
наносится на титульный лист эксплуатационной документации типографским способом и на анализатор в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Комплектность средства измерений
Таблица 5 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор влажности МКМ-1 |
МКМ 01.00.00.000 |
1 шт. |
|
Комплект монтажных и запасных частей |
МКМ 01.00.00.000 ЗИП |
1 шт. |
|
Программное обеспечение |
МКМ 01.00.00.000 ПРО |
1- CD-диск |
|
Руководство по эксплуатации |
МКМ 01.00.00.000 РЭ |
1 экз. |
|
Формуляр |
МКМ 01.00.00.000 ФО |
1 шт. |
|
Методика поверки |
МП 242-1528-2020 |
1 экз. |
|
Свидетельство о первичной поверке |
1экз. |
осуществляется по документу МП 242-1528-2020 «ГСИ. Анализаторы влажности МКМ-1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09 сентября 2020 г.
Основные средства поверки:
- гигрометр точки росы Optidew Vision, регистрационный номер в Федеральном информационном фонде средств измерений 50304-12;
- баллон с азотом ОЧ по ГОСТ 9293-74;
- баллоны с газовой смесью (значения объемной доли влаги: 1500±500 млн-1; 6500±500 млн-1; 10000±500 млн-1).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам влажности МКМ-1ГОСТ 8.547- 2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
Технические условия ТУ-721913-008-56325574-2013 Анализаторы влажности МКМ-1
Изготовитель Общество с ограниченной ответственностью «ИТА» (ООО «ИТА») ИНН 7801189110
Адрес: 199053, г.Санкт-Петербург, 3 линия В.О., 46, литер. А, пом. 15Н Телефон (812) 914-23-88,
Web-сайт: www.spectromass.ru Е-mail: if@spectromass.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
