Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «03» июня 2020 г. № 1028

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222

Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222 предназначены для измерения среднего объемного расхода, объема и уровня различных жидкостей в безнапорных трубопроводах и открытых каналах.

Принцип действия расходомеров основан на измерении методом акустической локации уровня протекающей в трубопроводе (канале) жидкости и пересчете его в соответствующее значение среднего расхода, а также объема.

Конструктивно расходомеры состоят из одной или нескольких акустических систем (АС) и блока измерительного цифрового (БИЦ). АС включает в себя пьезоэлектрический преобразователь (ПЭП), предназначенный для излучения и приема ультразвуковых колебаний, и звуковод. АС комплектуется реперным отражателем или термопреобразователем сопротивления.

БИЦ формирует зондирующие импульсы для ПЭП, принимает и усиливает сигналы от ПЭП, измеряет времена прохождения ультразвукового сигнала в прямом и обратном направлении, осуществляет расчет вычисляемых параметров, информационный обмен с внешними устройствами и архивирование информации.

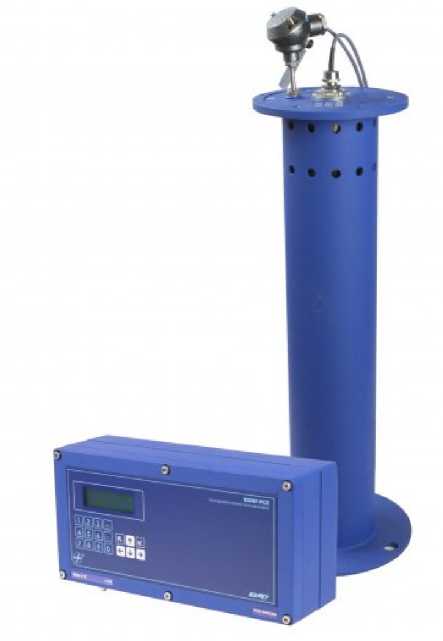

Общий вид расходомеров-счетчиков ультразвуковых «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222 представлен на рисунке 1.

Рисунок 1 - Общий вид расходомеров-счетчиков ультразвуковых «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222

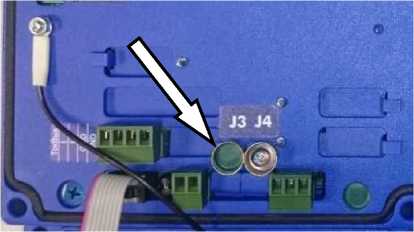

Пломбировка от несанкционированного доступа расходомеров-счетчиков ультразвуковых «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222 осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную пломбировочной чашке с металлической скобой, закрывающем контактную пару разрешения модификации калибровочных параметров. Место пломбировки от несанкционированного доступа расходомеров-счетчиков ультразвуковых «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222 в зависимости от исполнений, представлено на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков ультразвуковых «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222

Программное обеспечение расходомеров является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Программное обеспечение расходомеров не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Программное обеспечение не влияет на метрологические характеристики средства измерений.

Уровень защиты программного обеспечения - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель блока измерительного цифрового методом шелкографии и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность расходомеров-счетчиков ультразвуковых «ВЗЛЕТ РСЛ» исполнений

РСЛ-212, РСЛ-222__________________________________________________________________

осуществляется по документу В18.00-00.00 РЭ2 «Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222» раздел 4 «Методика поверки», утвержденному ФГУП «ВНИИР» 12 декабря 2014 г.

Основные средства поверки:

• - рулетка, 3ПК2-10АНТ-1, 0 - 5 м, цена деления 1 мм, абсолютная погрешность ±0,5мм, ГОСТ 7502-80;

• - частотомер Ч3-64, относительная погрешность измерения частоты не более ± 0,10 %, абсолютная погрешность измерения количества импульсов не более ± 1 имп;

• - магазин сопротивлений Р 4831, ГОСТ 23737-79, пределы допускаемого отклонения сопротивления не более ±0,022 %;

• -   вольтметр В7-21, основная погрешность измерения силы тока ±1 0,1 + 0,03 In/Ix |, %, где In, Ix - предел измерения и измеряемое значение силы тока.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке расходомеров-счетчиков ультразвуковых «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222 в виде оттиска поверительного клейма, а также на пломбировочную мастику, установленную в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ТУ 4213-018-44327050-2014 (В18.00-00.00 ТУ2) Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222. Технические условия

Акционерное общество «Взлет»

(АО «Взлет»)

ИНН 7826013976

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ

Телефон (факс): +7 (800) 333 -88-87, +7 (800) 499-07-38

Web-сайт: www.vzljot.ru

Е-mail: mail@vzljot.ru

Общество с ограниченной ответственностью «Инженерно-Технический Центр Взлет» (ООО «ИТЦ Взлет»)

ИНН 7839356748

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ

Телефон (факс): +7 (800) 333 -88-87, +7 (800) 499-07-38

Web-сайт: www.vzljot.ru

Е-mail: mail@vzljot.ru

Акционерное общество «Взлет»

(АО «Взлет»)

ИНН 7826013976

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ

Телефон (факс): +7 (800) 333 -88-87, +7 (800) 499-07-38

Web-сайт: www.vzljot.ru

Е-mail: mail@vzljot.ru

Федеральное государственное унитарное предприятие «Всероссийский        научно

исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015.
