Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «18» декабря 2019 г. № 3033

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа «Принц-М» предназначены для измерения объёма природного газа по ГОСТ 5542-2014 и сжиженного углеводородного газа по ГОСТ 20448-90.

Принцип действия счетчиков газа «Принц-М» основан на определении времени прохождения ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку, распространяется быстрее импульса, направленного против потока. Времена распространения импульсов, а также разница времен, пропорциональны скорости потока газа и, следовательно, измеряемому объему. Счетчики газа «Принц-М» конструктивно состоят из: мерного тракта, корпуса платы, крышки корпуса.

Мерный тракт изготовлен в виде полой трубы, внутри которой располагаются два пьезокерамических преобразователя, два зеркала (только в счетчиках типоразмеров G1,6-G10) и преобразователь температуры. На мерном тракте смонтирован корпус платы с установленной печатной платой. Мерный тракт имеет нормированные для каждого типоразмера счетчика геометрические характеристики. Пьезокерамические преобразователи предназначены для излучения и приема акустических ультразвуковых колебаний. Полупроводниковый преобразователь температуры предназначен для измерения температуры газа. Питание счетчика осуществляется от установленного элемента питания. Мерный тракт соединяется с газовой магистралью двумя штуцерами, имеющими трубную резьбу.

Эскиз мерного тракта счетчика типоразмеров G1,6-G10 изображен на рисунке 1. Эскиз мерного тракта счетчика типоразмеров G16-G40 изображен на рисунке 2.

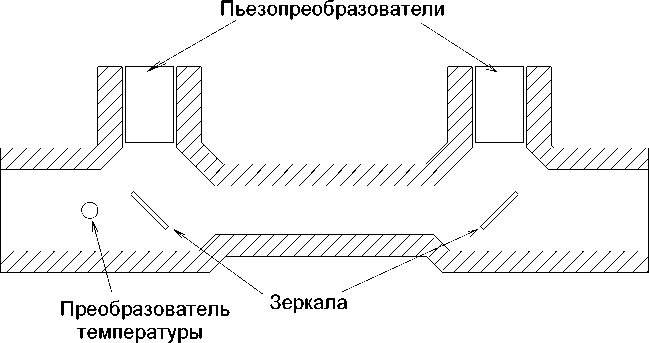

Рисунок 1 - Эскиз мерного тракта счетчика типоразмеров от G1,6 до G10

Преобразователь температуры

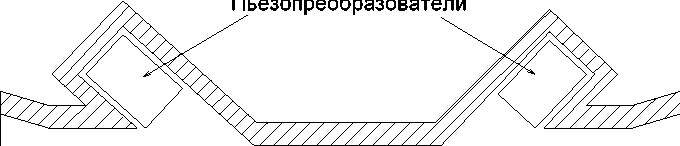

Рисунок 2 - Эскиз мерного тракта счетчика типоразмеров от G16 до G40

В корпусе на плате установлены:

• - микропроцессор, управляющий работой счетчика по программе;

• - жидкокристаллический дисплей, предназначенный для вывода информации.

Общий вид счетчика газа «Принц-М» типоразмеров G1,6-G10 представлен на рисунке 3.

Общий вид счетчика газа «Принц-М» типоразмеров G16-G40 представлен на рисунке 4.

Зав. №3015624 2019г.

RU.MrO7.B.OO486

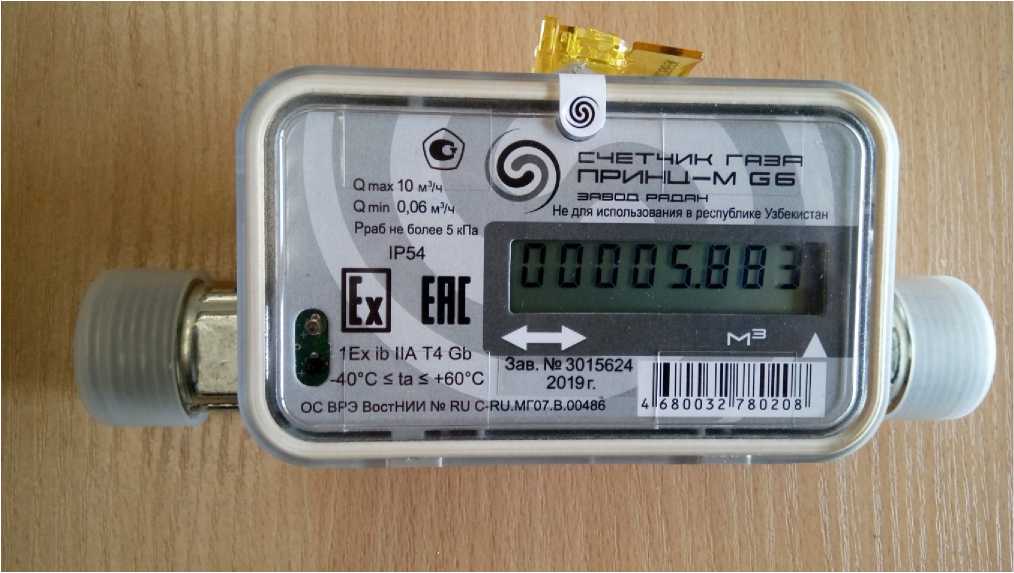

Рисунок 3 - Общий вид счетчика газа «Принц-М» типоразмеров от G1,6 до G10

Зав. № 6009562 2019г.

1 принц-м ses

if эпеоа p=i=icif=u_i

НвДляииюлыования в республике Узбеки™

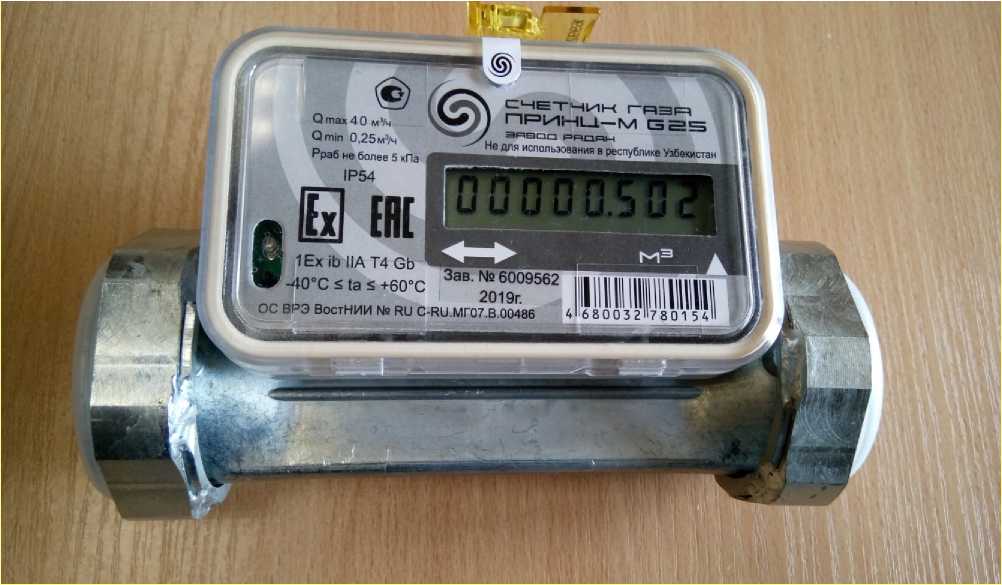

Рисунок 4 - Общий вид счетчика газа «Принц-М» типоразмеров от G16 до G40

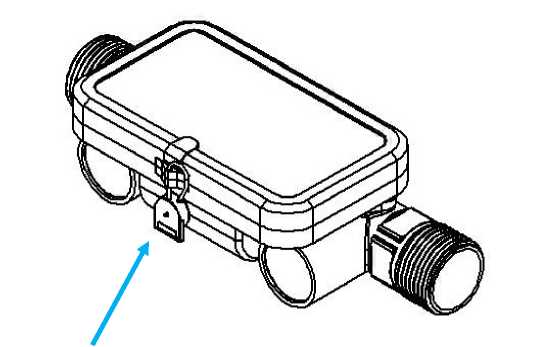

Для защиты от несанкционированного доступа счетчики пломбируются с помощью пломбировочной проволоки и номерной и саморазрушающейся пломб. Схема пломбировки счетчиков представлена на рисунке 5.

Пломбы

Рисунок 5 - Схема пломбировки счетчика

Программное обеспечение является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения.

Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без подключения счетчика к компьютеру.

Все программное обеспечение счетчика является метрологически значимым.

Идентификационные данные встроенного программного обеспечения (ПО) приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО- «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики счетчиков

Таблица 3 - Технические характеристики счетчиков

наносится методом офсетной печати на этикетку, устанавливаемую под прозрачную крышку корпуса и на титульный лист руководства по эксплуатации в центре типографическим способом.

Комплектность счетчиков газа «Принц-М» представлена в таблице 4.

Таблица 4 - Комплектность счетчиков газа «Принц-М»

осуществляется по документу МП 0640-13-2017 с изменением № 1 «Инструкция. ГСИ. Счетчики газа «Принц-М». Методика поверки», утвержденному ФГУП «ВНИИР» 22.05.2019. Основные средства поверки:

• - рабочий эталон 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта №2825 от 29.12.2018 (поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера, с пределами основной относительной погрешности не более ±0,5 %);

• - термопреобразователь с унифицированным выходным сигналом ТСМУ Метран-274 с НП Метран-641 (регистрационный № 21968-11), диапазон измерений от 0 до 50 °С, предел допускаемой основной приведенной погрешности ±0,5%;

• - датчик дифференциального давления DPS 200 (регистрационный № 44736-10), диапазон измерений от 0 до 10 мбар, предел допускаемой основной погрешности ±2,0%;

• - барометр-анероид контрольный М-67 (регистрационный № 3744-73), диапазон измерений от 610 до 790 мм рт. ст, пределы допускаемой погрешности ±0,8 мм рт. ст.;

• - секундомер механический СОСпр-2б-2-000 (регистрационный № 11519-11), емкость секундной шкалы 60 с, емкость минутной шкалы 60 минут, цена деления секундной шкалы 0,2 с, предел допускаемой относительной погрешности ± (1,7*0,2/Т + 4,3*10"⁴) % (Т - измеряемый интервал времени, с);

• - измеритель влажности и температуры ИВТМ-7МК (регистрационный № 71394-18), диапазон измерений влажности от 0 до 99 %, диапазон измерения температуры от минус 45 до плюс 60°С, пределы основной абсолютной погрешности измерения относительной влажности ±2,0%, пределы дополнительной погрешности измерения влажности от температуры окружающего воздуха ±0,2 %/°С, абсолютная погрешность измерения температуры: ±0,5 °С в диапазоне от минус 45 до минус 20 °С включительно, и ±0,2 °С в диапазоне свыше минус 20 до плюс 60 °С;

• - измеритель сигнала токовой петли ИТП-11 (регистрационный № 52102-12), диапазон входного сигнала от 4 до 20 мА, пределы основной приведенной погрешности индикации ±(0,2+N)%, (N - единица последнего разряда, выраженная в % от диапазона измерений).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и(или) паспорт.

приведены в документе «Инструкция. ГСИ. Методика измерений объема газа при стандартных условиях счетчиками газа «Принц-М», утвержденном ФГУП «ВНИИР» 14.03.2019 г.

Приказ Росстандарта от 29.12.2018 №2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

БКГН 5003.00.00.000 ТУ Счетчик газа «Принц-М». Технические условия

Общество с ограниченной ответственностью Завод «РаДан» (ООО Завод «РаДан»)

ИНН 6686009020

Адрес: 620057, г. Екатеринбург, ул. Совхозная, д.20

Телефон: +7(343)216-90-10, (343)216-90-11

e-mail: info@zavodradan.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел. (843) 272-70-62, факс. (843) 272-00-32

Web-сайт www.vniir.org

e-mail vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.310592 от 24.02.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

18 декабря 2019 г.

Москва

О переоформлении свидетельства № 68838 об утверждении типа средств измерений «Счетчики газа «Принц-М» и внесении изменений

в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Завод «РаДан», г. Екатеринбург, от И июня 2019 г. №№ 54, 54/1 приказываю:

• 1. Внести изменения в описание типа счетчиков газа «Принц-М», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 70181-18, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Установить поверку по документу МП 0640-13-2017 «ГСИ. Счетчики газа «Принц-М». Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 22 мая 2019 г.

• 3.  Переоформить свидетельство № 68838 об утверждении типа счетчиков газа «Принц-М», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 70181-18, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Л-----------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕР'ШФИКА! L ЗП

сертификат: 00E1036E1B07E0FB80EA118900BCB6DO90 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
