МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

25 июля 2019 г.

Москва

О переоформлении и продлении срока действия свидетельства № 35764 об утверждении типа на газоанализаторы «МГЛ-19»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ОПТЭК» от 10 июня 2019 г. № 1903 приказываю:

• 1. Переоформить свидетельство об утверждении типа № 35764 об утверждении типа на газоанализаторы «МГЛ-19», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 17541 -09, в связи с переименованием изготовителя с ЗАО «ОПТЭК» г. Санкт-Петербург на АО «ОПТЭК», г. Санкт-Петербург.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 35764 «газоанализаторы «МГЛ-19» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

(                            А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота федеральное агентство по техническому регулированию и метрологии.

СРЕД! НИЯ О СЕРТИФИКАТЕ ДП

Сертификат: 00E1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

действителен: с 08.11.2018 до 08.11.2019

7

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «25» июля 2019 г. № 1717

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы «МГЛ-19»

Газоанализаторы «МГЛ-19» предназначены для измерения массовой концентрации CO, H2S, SO2, NO, NO2, Cl2, NH3 и объемной доли O2 в воздухе рабочей зоны во взрывобезопасных помещениях.

Принцип действия газоанализаторов основан на электрохимическом методе определения концентрации газа. Измеряемый газ путем диффузии проникает в сенсор и инициирует на электродах датчика электрический ток, пропорциональный концентрации газа. Напряжение, снимаемое с нагрузочного резистора, усиливается, поступает на аналогово-цифровой преобразователь и индицируется на цифровом жидкокристаллическом индикаторе.

Газоанализатор «МГЛ-19» представляет собой автоматический, портативный, одноканальный, показывающий прибор непрерывного действия, конструктивно выполненный в одном блоке.

В зависимости от анализируемого компонента газоанализаторы «МГЛ-19», изготавливаются в следующих модификациях: МГЛ-19.1А (окись углерода), МГЛ-19.2А (сероводород), МГЛ-19.3А (двуокись серы), МГЛ-19.4А (окись азота), МГЛ-19.5А (двуокись азота), МГЛ-19.6А (хлор), МГЛ-19.7А (аммиак), МГЛ-19.8А (кислород).

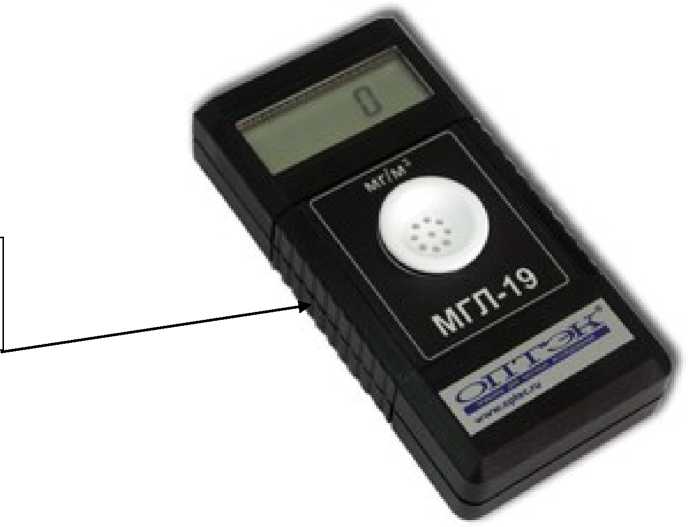

Внешний вид газоанализаторов представлен на рисунке 1.

Место нанесения знака поверки

Рисунок 1 - Внешний вид газоанализаторов

Элементы настройки измерительной части газоанализаторов конструктивно защищены от несанкционированного проникновения пломбированием корпуса снаружи сзади под крышкой батарейного отсека пломбой в виде наклейки, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается.

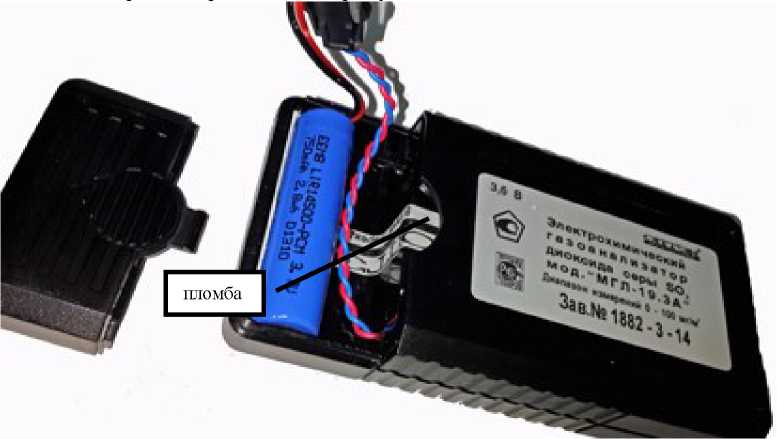

Схема пломбировки приведена на рисунке 2.

пломба

Рисунок 2 - Схема пломбировки газоанализаторов

1. Модификации, измеряемые компоненты, диапазоны измерений и пределы допускаемой основной погрешности приведены в табл. 1.

Таблица 1

Примечание: (*) Сх - измеренное значение концентрации

2. Пределы допускаемой дополнительной погрешности от воздействия следующих влияющих величин, доля от основной погрешности:

наносится типографским способом на титульный лист Руководства по эксплуатации и на табличку, расположенную на задней панели газоанализатора.

Комплект поставки приведен в таблице 2.

Таблица 2

осуществляется по документу ИРМБ.413416.001 МП «Газоанализаторы «МГЛ-19». Методика поверки», утвержденному ГЦИ СИ Тест-С.-Петербург в мае 2009 г.

Перечень эталонов, применяемых при поверке:

• - генератор 655ГР-05, от 0,1 до 1000 мг/м³, ПГ ± (12 - 6) %;

• - генератор хлора ГХ-120, от 0,5 до 30 мг/м³, 5 = ± 10 %;

• - ГСО-ПГС №№ 3812-87 (СО), 4018-87 (NO), 5894-91 (SO2), 4028-87 (NO2), 4282-88 (H2S), 4278-88 (NH3), 3727-87 (О2).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Место наненсения знака поверки указано на рис. 1.

Сведения о методиках (методах) измерений приведены в эксплутационном документе.

ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

ТУ 4215-003-23136558-2009 «Газоанализаторы «МГЛ-19». Технические условия».

Акционерное общество «ОПТЭК» (АО «ОПТЭК»)

ИНН 7814003726.

Адрес: 199178, г. Санкт-Петербург, Малый проспект В.О., д. 58, литер А, пом. 20Н. Тел./факс: (812) 325-5567, (812) 327-7222.

E-mail: info@optec.ru

ГЦИ СИ ФБУ «Тест-С.-Петербург»

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04

E-mail: letter@rustest.spb.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № 30022-10 от 15.08.2011 г.
