ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры твёрдых, жидких и газообразных химически неагрессивных, а также агрессивных сред, не разрушающих материал защитной арматуры.

Принцип действия ТС основан на свойстве чувствительного элемента (ЧЭ) изменять своё электрическое сопротивление в зависимости от изменения температуры.

Термопреобразователи ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395 состоят из одного или двух проволочных или тонкопленочных ЧЭ, защитной арматуры, головки для внешних подключений или имеют кабель, в том числе с разъемом, для подключения к вторичным измерительным приборам.

В зависимости от особенностей конструкции (элементы крепления в эксплуатации, конструкция корпуса головки, материал головки, диаметра защитной арматуры, количества чувствительных элементов) ТС имеют ряд модификаций. Каждая модификация имеет несколько исполнений в зависимости от материала защитной арматуры, класса допуска, типа номинальной статической характеристики преобразования (НСХ), схемы соединений и длины монтажной части.

Все ТС (кроме ТСП-1293, ТСМ-1293) относятся к неремонтируемым изделиям. В термопреобразователях ТСП-1293, ТСМ-1293 чувствительный элемент представляет собой конструктивно законченный узел - термометрическую вставку.

ТС могут иметь исполнения: общепромышленное или взрывозащищенное (с видом защиты «искробезопасная электрическая цепь»).

Схема соединения внутренних проводников ТС с ЧЭ: 2-х, 3-х, 4-х проводная.

Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные защитные гильзы из нержавеющей стали. Для установки ТС на объекте предусмотрены различные монтажные соединения.

Схема составления структурного обозначения ТС приведена в таблице 1. Таблица 1 - Схема составления структурного обозначения термопреобразователей

Термопреобразователь ТСП-__/__/__/__/__/__/__/__/__/__

1  2 3 4  5  6  7  8  9 10

Термопреобразователь ТСМ-__/__/__/__/__/__/__/__/__/__

1  2 3 4  5  6  7  8  9 10

1. Тип и исполнение ТС

Пример обозначения:

ТСМ-0193-01/А1-Ех-250, 100М/В,4 12Х18Н10Т, Д3, 2 шт; ТСМ-1193-02М-Ех-60(1000), 50М/С/4, Латунь Л96, Д3, 2 шт; ТСП-1195-65(500), 100П/В/4, 12Х18Н10Т, Д3, 2 шт;

ТСП-0196-13-100(1000), 100П/В/4, Д3, 2 шт;

ТСП-0196-10Р-120, 1Pt100/B/4, 12Х18Н10Т, Д3, 2 шт; ТСП-1193М-25(500), 50П/В/4, 12Х18Н10Т, Д3, 2 шт.

На рисунках 1-5 представлены фотографии общего вида термопреобразователей.

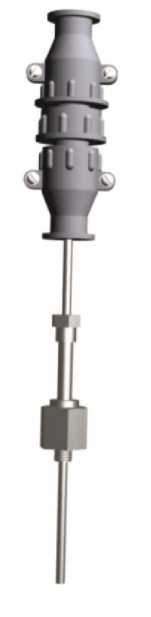

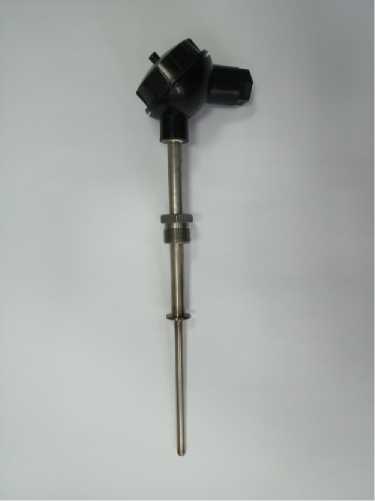

Рисунок 1 - Общий вид термопреобразователей ТСМ/ТСП-0193,-1393; ТСМ/ТСП-1293

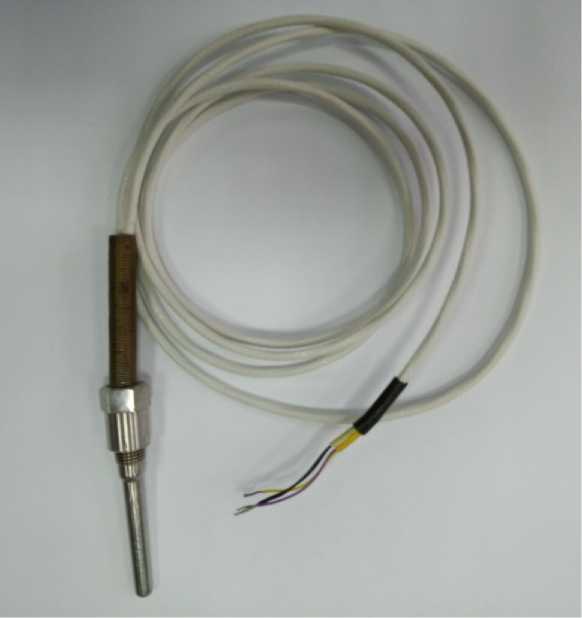

Рисунок 2 - Общий вид термопреобразователей ТСП/ТСМ-1193, ТСП/ТСМ-0196

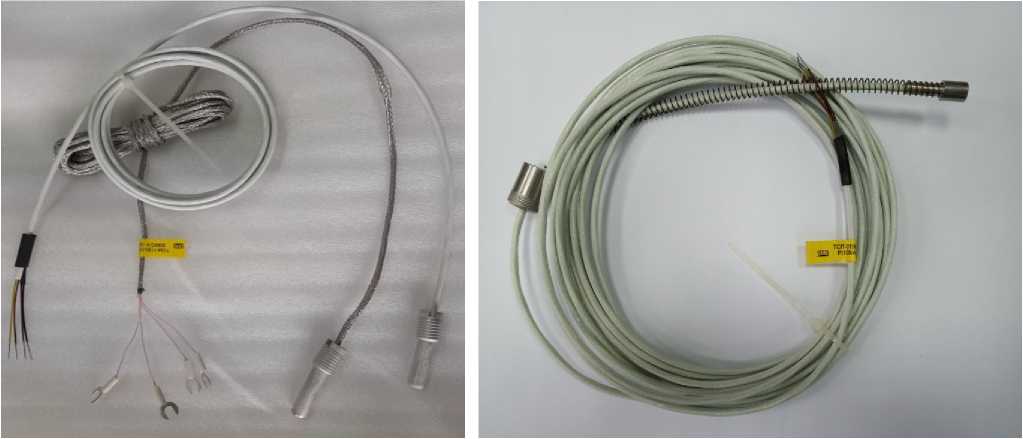

Рисунок 3 - Общий вид термопреобразователей ТСП-0397, ТСП-0395

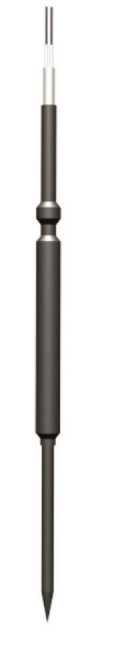

Рисунок 4 - Общий вид термопреобразователей ТСП-1195 Пломбирование ТС не предусмотрено.

отсутствует.

Метрологические и основные технические характеристики ТС приведены в таблице 2.

Таблица 2

наносится на титульный лист паспорта (в правом верхнем углу) или руководства по эксплуатации типографским способом.

Таблица 3

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

Рабочий эталон 2-го и 3-го разрядов по ГОСТ 8.558-2009 - термометр сопротивления платиновый вибропрочный эталонный ПТСВ, (регистрационный № 57690-14);

Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Вольтметры универсальные В7-54М (Регистрационный № 50973-12);

Калибраторы температуры эталонные ЭЛЕМЕР-КТ-500 (Регистрационный № 45007-10). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

отсутствуют.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ- 1393, ТСМ-0196, ТСМ-0395

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

ТУ 311-00226253.037-2008 Термопреобразователи сопротивления ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395.

Общество с ограниченной ответственностью «Теплоприбор-Сенсор»

(ООО «Теплоприбор-Сенсор»)

ИНН 7450031562

Адрес: 454047, г. Челябинск, ул.2-я Павелецкая, 36 Телефон/факс: +7 (351) 725-75-64 / 725-89-59

Адрес в Интернет: www.tpchel.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
