№2393 от 08.10.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 120535
О внесении изменений в описание типа на дефектоскопы сварных соединений АРМС-МГ4
Приказы по основной деятельности по агентству Вн. Приказ № 2393 от 08.10.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
8 октября 2019 г.
№ 2393
Москва
О внесении изменений в описание типа на дефектоскопы сварных соединений АРМС-МГ4
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «СКВ Стройприбор» от 4 июня 2019 г. №175 приказываю:
1. Внести изменения в описание типа на дефектоскопы сварных соединений АРМС-МГ4, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50931-12, изложив его в новой редакции согласно приложению
к настоящему приказу.
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу
или индивидуальному предпринимателю.
3. Контроль за исполнеЙйеМ йаёТояп^егд приказа дставляю^ собой. Подлинник электронного документа, подписанного ЭП,
Заместитель Руководителя
хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С.С. Голубев
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
\_____—______
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «8» октября 2019 г. № 2393
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы сварных соединений АРМС-МГ4
Назначение средства измеренийДефектоскопы сварных соединений АРМС-МГ4 (далее - дефектоскопы) предназначены для измерений амплитуды ультразвукового сигнала при контроле качества сварных стыковых соединений арматуры в соответствии с ГОСТ 23858-79 и СТО 02495307-002-2008 и листового проката по ГОСТ Р 55724 зеркально теневым методом.
Описание средства измеренийПринцип действия дефектоскопа основан на измерении ослабления ультразвуковых колебаний (далее - УЗК) при наличии дефектов типа пор, трещин, раковин, непроваров, шлаковых включений в сварных соединениях. В основу работы дефектоскопа положено измерение амплитуды импульса УЗК при прохождении через изделие.
Дефектоскоп является ультразвуковым переносным измерительным прибором неразрушающего контроля специального назначения. Использует теневой и зеркально-теневой метод контроля при работе с ультразвуковыми пьезоэлектрическими преобразователями (в дальнейшем ПЭП), с номинальной частотой 2,5 МГц.
Для обеспечения акустического контакта между поверхностью ПЭП и поверхностью изделия используется специальная контактная смазка.
Дефектоскоп состоит из электронного блока, пьезоэлектрических преобразователей ПЭП, механического устройства для крепления ПЭП.
На лицевой панели электронного блока дефектоскопа размещен ЖК дисплей и клавиатура, состоящая из восьми кнопок: ПУСК, ВКЛ, РЕЖИМ, ВВОД, Т и ф.
На верхней панели электронного блока расположены разъемы для подключения ПЭП. В нижней части панели расположен разъем USB для связи с ПК.

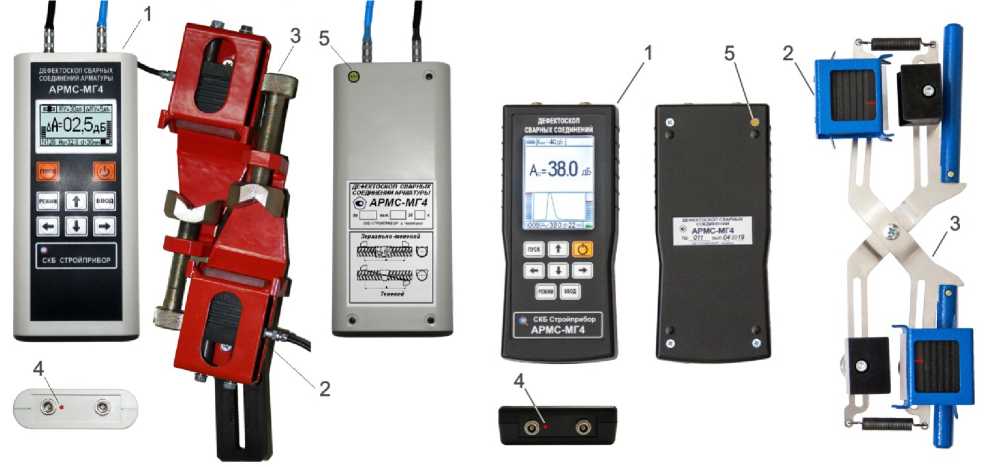

Общий вид дефектоскопов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 1.
а) б)
-
1 - электронный блок 4 - метка разъема излучающего ПЭП
-
2 - пьезоэлектрический преобразователь (ПЭП) 5 - место пломбирования от
-
3 - механическое устройство для крепления ПЭП несанкционированного доступа
Рисунок 1 а, б - Дефектоскоп сварных соединений АРМС-МГ4
Программное обеспечениеДефектоскопы имеют программное обеспечение:
-
1) встроенное (микропрограмма контроллера прибора версии V1.01);
-
2) внешнее (программа «ПО ПК» версии V1.0.0.1 для персонального компьютера).
Встроенное программное обеспечение дефектоскопа разработано изготовителем специально для решения задач измерения амплитуды ультразвукового сигнала. Встроенное программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения. Конструктивно дефектоскопы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Внешнее программное обеспечение «ПО ПК» устанавливается на персональный компьютер под управлением операционной системы семейства Microsoft Windows и предназначено для считывания результатов измерений, сохраненных в памяти дефектоскопа.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ARMS-M |
|
Номер версии (идентификационный номер) ПО |
V1.01 |
|
Цифровой идентификатор ПО |
5FF8 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC16 |
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение версии V1.01 является неотъемлемой частью прибора.
Внешнее программное обеспечение «ПО ПК» предназначено для сбора, сохранения, удаления данных из памяти дефектоскопов и не используется при выполнении измерений амплитуды ультразвукового сигнала.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Динамический диапазон приемного тракта дефектоскопа, дБ |
от 0 до 50 |
|
Границы линейности динамического диапазона Атт, дБ |
15 |
|
Атах, дБ |
45 |
|
Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приемника, дБ |
±1 |
|
Диапазон установки коэффициента усиления, дБ |
от 5 до 75 |
|
Шаг диапазона установки коэффициента усиления, дБ |
1; 5; 10 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента усиления, дБ |
±1 |
|
Частота зондирующего импульса, МГц |
2,5 ± 0,13 |
|
Амплитуда зондирующего импульса по положительной или отрицательной составляющей при нагрузке 50 Ом, В, не менее |
40 |
|
Цена единицы наименьшего разряда, дБ |
0,1 |
|
Максимальная чувствительность приемника дефектоскопа, мкВ, не более |
110 |
|
Номинальная частота максимума преобразования ПЭП, МГ ц |
2,5 |
|
Отклонение частоты максимума преобразования от номинального значения, МГ ц, не более |
±0,2 |
|
Номинальное значение угла ввода ПЭП, ..,° |
65 |
|
Отклонение угла ввода от номинального значения, ..° |
±2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, длинахширинахвысота, не более: - электронного блока, мм |
175х78х25 |
|
- механического устройства с датчиками, мм |
300x100x80 |
|
Электропитание от встроенного аккумулятора, напряжение, В |
3,7 |
|
Потребляемая мощность в режиме измерения, Вт, не более |
0,5 |
|
Масса дефектоскопа, кг, не более |
2,0 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет |
10 |
наносится на титульный лист руководства по эксплуатации, в центре листа, типографским способом и на табличку, закрепленную на электронном блоке, фотохимическим способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Электронный блок |
1 шт. | |
|
Пьезоэлектрический преобразователь П121-2,5-65 |
2 шт. | |
|
Механическое устройство для крепления ПЭП |
1 шт. | |
|
Коаксиальный кабель |
2 шт. | |
|
Протектор R = 12мм |
2 шт. | |
|
Протектор R = 18мм |
2 шт. | |
|
Протектор R = 22мм |
2 шт. |
|
Приспособление для контроля сварных швов листового проката |
1 шт. | |
|
Приспособление «Скоба» |
1 шт. | |
|
Контрольный образец |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Кабель интерфейса USB |
1 шт. | |
|
CD с программным обеспечением |
1 шт. | |
|
Руководство по эксплуатации с методикой поверки |
КБСП.427611.046 РЭ |
1 экз. |
|
* поставляется по спецзаказу | ||
осуществляется по документу - раздел 4 КБСП.427611.046 РЭ «Дефектоскоп сварных соединений арматуры АРМС-МГ4. Руководство по эксплуатации», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 21.05.2012.
Основные средства поверки: Синтезатор сигналов СС306 (рег. № 44021-10). Тестер ультразвуковой УЗТ-РДМ (рег. № 44488-10).
Комплект контрольных образцов и вспомогательных устройств КОУ-2: контрольный образец №2, контрольный образец №3 (рег. № 6612-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дефектоскопам сварных соединений АРМС-МГ4ТУ 4276-046-12585810-2012 Дефектоскопы сварных соединений арматуры АРМС-МГ4. Технические условия
ИзготовительООО «Специальное конструкторское бюро Стройприбор»
ИНН 7447005971
Адрес: 454084, г. Челябинск, ул. Калинина, 11-Г
Телефон: (351) 277-8-555
Web-сайт: www.stroypribor.com
E-mail: info@stroypribor.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-56-33
Факс: (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
