№2317 от 03.11.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 496357
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 20 апреля 2022 г. № 1029 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 2317 от 03.11.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
03 ноября 2023 г. № 2317
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 20 апреля 2022 г. № 1029 «О внесении изменений в сведения об утвержденных типах средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 4 приложения к приказу от 20 апреля 2022 г. № 1029 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив сведения об утвержденном типе средства измерений и описание типа, прилагаются к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
ОТ «___» ноября____2023 Г. № 2317
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистра ционный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Уровнемеры |
5300 |
53779-13 |
«Rosemount Inc.», США Адреса: 8200 Market Blvd. Chanhassen, MN 55317 USA; Innovation Boulevard, Shakopee, MN 55379, USA |
«Rosemount Inc.», США Адреса: 8200 Market Blvd. Chanhassen, MN 55317 USA; Innovation Boulevard, Shakopee, MN 55379, USA |
«Rosemount Inc.», США Адреса: 8200 Market Blvd. Chanhassen, MN 55317 USA; Innovation Boulevard, Shakopee, MN 55379, USA Производственные площадки: «Rosemount Tank Radar AB», Швеция Адрес: Layoutvagen 1, 435 33 Molnlycke, Sweden (Швеция) Юридический адрес: Box 150, 435 23 Molnlycke, Sweden (Швеция) «Emerson Asia Pacific Pte Ltd», Сингапур Адрес: 1 Pandan Crescent, Singapore 128461 Beijing Rosemount Far East Instrument Co. Ltd., Китай Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600 |
АО «ПГ «Метран», г. Челябинск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2317
Лист № 1 Регистрационный № 53779-13 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры 5300
Назначение средства измеренийУровнемеры 5300 (далее - уровнемеры) предназначены для контактного измерения уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) различных сред (в том числе сыпучих, жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных, криогенных (сжиженный газ).
Описание средства измеренийПринцип действия уровнемеров основан на методе импульсной рефлектометрии с временным разрешением.
Уровнемеры состоят из следующих функциональных блоков:
-
- волновод (зонд);
-
- приемо-передающее устройство, которое обеспечивает формирование и излучение электромагнитного зондирующего импульса и прием отраженного сигнала;
-
- измерительный преобразователь, который обеспечивает измерение временных интервалов между моментом излучения импульса и моментом получения отраженного сигнала, и преобразует его в значения расстояния до поверхности среды (границы раздела двух сред) или (с учетом значения базовой высоты резервуара) в значения уровня среды (уровня границы раздела двух сред).
Измерительный преобразователь обеспечивает так же, формирование цифровых и аналоговых выходных сигналов, отображение информации на встроенном жидкокристаллическом индикаторе (ЖКИ) (при наличии).
Измерительная информация может передаваться в систему верхнего уровня (контроллер, персональный компьютер, автоматизированную систему управления предприятия) с использованием токового выходного сигнала 4-20 мА и/или с использованием цифровых протоколов передачи данных HART, Modbus или Foundation Fieldbus.
Уровнемеры могут обеспечивать обмен данными через модуль связи 2410 по протоколу Tankbus (полевая шина на базе протокола FOUNDATION fieldbus).
С помощью преобразователя Rosemount 333 HART Tri-loop цифровой сигнал, передаваемый по протоколу HART, преобразуется в три дополнительных аналоговых сигнала (420) мА. Предусмотрена возможность установки на корпус уровнемера преобразователя сигналов HART Rosemount 775 для передачи данных по протоколу беспроводной связи WirelessHART.
Уровнемеры, предназначенные для работы во взрывоопасных средах, соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность уровнемеров обеспечивается видом взрывозащиты искробезопасная электрическая цепь «i» или взрывонепроницаемая оболочка «d» или защита от воспламенения пыли оболочками «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
В зависимости от назначения и условий применения уровнемеры выпускаются с различными типами волноводов (зондов): коаксиальный, жесткий двойной, жесткий одинарный, сегментированный жесткий одинарный, гибкий двойной и гибкий одинарный.
Уровнемеры выпускаются в следующих модификациях:
-
- 5301 - применяются для измерений уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) жидких сред при условии полного погружения волновода в жидкость;
5302 - применяются для измерений уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) жидких сред;
-
- 5303 - применяются для измерений уровня (расстояния до поверхности) твердых сыпучих гранулированных и порошкообразных сред.
Общий вид уровнемеров представлен на рисунке 1.
Пломбирование уровнемеров не предусмотрено.

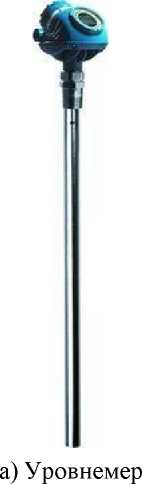

5300 с коаксиальным
волноводом
б) Уровнемер 5300 с жестким одинарным или сегментированным жестким одинарным волноводом

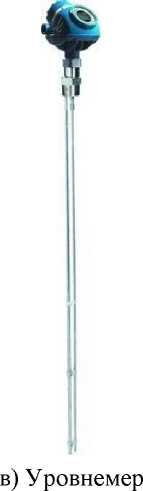

5300 с жестким двойным
волноводом
1
г) Уровнемер
5300 с гибким
одинарным волноводом с грузом
д) Уровнемер
5300 с гибким двойным
волноводом с
грузом
Рисунок 1 - Общий вид уровнемеров 5300
Программное обеспечениеАлгоритм, реализующий функции расчета уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) различных сред, объема, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы, выполнен на микросхеме ROM с использованием маски (фотошаблон). ПО встроенное в схему, неизменяемое и несчитываемое.
На настроечные данные имеется возможность установки пароля в меню уровнемера. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения уровнемеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО уровнемеров 5300
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Т2 2х х1' |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.х.х!) |
|
Цифровой идентификатор ПО |
— |
|
1' «х» - переменная величина, которая может быть выражена числовым и/или буквенным значением | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня (расстояния), м |
от 0 до 50 1) 2) |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня (расстояния) при расстоянии до поверхности измеряемой среды от 0,04 1) до 10 м включ., мм: |
±33) |
|
Пределы допускаемой основной относительной погрешности измерений уровня (расстояния) при расстоянии до измеряемой поверхности св. 10 до 50 м, % |
±0,03 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня (расстояния), вызванной изменением температуры окружающей среды от нормальных условий измерений, 1окр, мм/°С: -
|
±0,2 4) ±0,3 4) |
|
Пределы допускаемой дополнительной относительной погрешности измерений уровня (расстояния), вызванной изменением температуры окружающей среды от нормальных условий измерений- 1окр, %/°C:
|
±0,0034) ±0,00454) |
|
Нормальные условия измерений:
|
(20 ± 5) 106 85 |
Диапазон измерения зависит от длины и типа зонда и диэлектрической проницаемости среды.
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 4 до 20 HART; Modbus; Foundation Fieldbus (включая протокол Tankbus и искробезопасную систему полевой шины FISCO); Wireless HART |
|
Напряжение питания постоянного тока, В |
от 8,0 до 42,4 1) |
|
Излучаемая мощность, мВт, не более |
45 |
|
Габаритные размеры (без учёта фланца и волновода), мм, не более
|
188,5 133,0 180,0 |
|
Масса (без учёта фланца и волновода), кг, не более |
5 2) |
|
Наименование характеристики |
Значение |
|
Температура рабочей среды, °С |
от -196 до +400 |
|
Давление рабочей среды, кПа, не более |
34500 |
|
Условия эксплуатации: температура окружающей среды, °С:
|
от -40 до +85 от -40 до +70 от -55 до +85 от -55 до +70 до 100 |
|
Степень защиты корпуса от проникновения пыли и воды |
IP66, IP67 |
|
Маркировка взрывозащиты |
0Ex ia IIC T4...T1 Ga X Ga/Gb Ex ia/ib IIC T4.T1 X Ga/Gb Ex db ia IIC T4.T1 X Ex ia IIIC T79°C Da X Ex ia IIIC T69°C Da X Ex ia/ib IIIC T69°C Da/Db X Ex ia/ib IIIC T79°C Da/Db X Ex ta IIIC T69°C Da X Ex ta IIIC T79°C Da X |
| |
Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер |
5300 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации 2) |
00809-0107-4530 |
1 экз. 1)1 |
|
Методика поверки |
МП 208-045-2019 |
1 экз. 1)1 |
|
1) Допускается прилагать 1 экземпляр (в зависимости от заказа) на каждые 10 | ||
|
уровнемеров, поставляемых в один адрес. 2) Допускается поставка на электронном носителе. | ||
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к уровнемерам 5300 Приказ Росстандарта от 30.12.2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов» Техническая документация фирмы «Rosemount Tank Radar AB», Швеция
Изготовитель«Rosemount Inc.», США
Адрес: 8200 Market Blvd. Chanhassen, MN 55317 USA
Innovation Boulevard, Shakopee, MN 55379, USA
Телефон: +1 800 999 9307, +1 952 906 8888
Факс: +1 800 952 949 7001
Производственные площадки:
«Rosemount Tank Radar AB», Швеция
Адрес: Layoutvagen 1, 435 33 Molnlycke, Sweden (Швеция)
Юридический адрес: Box 150, 435 23 Molnlycke, Sweden (Швеция)
Телефон: +46 31 337 00 00
Факс: +46 31 25 30 22
E-mail: into.rtr@Emerson.com
«Emerson Asia Pacific Pte Ltd», Сингапур
Адрес: 1 Pandan Crescent, Singapore 128461
Телефон: +65 6777 8211
Факс: +65 6777 0947, Service Support Hotline: +65 6770 8711
E-mail: Enquiries@AP.EmersonProcess.com
Beijing Rosemount Far East Instrument Co. Ltd., Китай
Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600
Испытательные центрыГЦИ СИ ФБУ «Ростест-Москва»
Адрес: 117418. г. Москва, Нахимовский пр. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
В части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
