№1407 от 23.06.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28425
О внесении изменений в описание типа на спектрометры эмиссионные "ИСКРОЛАЙН"
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ23 июня 2017 г. № 1407
Москва
О внесении изменений в описание типа на спектрометры эмиссионные «ИСКРОЛАЙН»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Промоптоэлектроника» от30 марта2017г. № 126приказываю:
-
1. Внести изменения в описание типа на спектрометры эмиссионные «ИСКРОЛАЙН», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 47954-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С.Голубев
(-------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕР1 ИФИКЛТЕ ЭП
Сертификат: 61DA1E000300E901C1ED Кому выдан; голубее Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» июня 2017 г. №1407
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры эмиссионные «ИСКРОЛАЙН»
Назначение средства измеренийСпектрометры эмиссионные «ИСКРОЛАЙН» предназначены для количественного эмиссионного спектрального анализа металлов и сплавов путем формирования и измерения аналитического сигнала, пропорционального интенсивности спектральных линий различных элементов.
Описание средства измеренийВ основу работы спектрометра «ИСКРОЛАЙН» (в дальнейшем спектрометр) положен метод эмиссионного спектрального анализа, использующий зависимость интенсивности спектральных линий от содержания элемента в пробе.
Спектрометр состоит из источника возбуждения спектра, вакуумного спектрографа, системы регистрации спектра, контроллера, системы подачи аргона, системы вакуумирования, а также встроенного компьютера. Баллон аргона высокой (спектральной) чистоты присоединяется к спектрометру трубкой медной (или из нержавеющей стали) через фильтр.
Проба, химический состав которой надо определить, устанавливается в штатив и выполняет функцию одного из электродов. Промежуток между пробой и электродом продувается потоком аргона высокой чистоты (чистота газа не менее 99,998%) Между пробой и подставным электродом возбуждается электрический разряд - низковольтная униполярная искра в атмосфере аргона. Величина и форма напряжения и тока формируются источником возбуждения спектров. В разряде происходит возбуждение свечения атомов и ионов пробы. Излучение разряда фокусируется системой освещения на входную щель спектрографа, где раскладывается в спектр при помощи дифракционной решетки. Спектрограф С-5036/4016 спектрометра является сдвоенным, т.е. состоит из двух спектрографов (оба строятся по схеме Пашена-Рунге) С-5036 и С-4016 (с диаметрами кругов Роуланда 50 и 40 см, соответственно), расположенных на одном оптическом основании и оптически связанных через нулевой порядок дифракции спектрографа С-5036. Для разложения излучения в спектр в обоих спектрографах используются вогнутые голограммные дифракционные решетки 3600 шт/мм (в С-5036) и 1600 шт/мм (в С-4016). Разложенный спектр регистрируется при помощи системы регистрации спектра на базе набора фотодиодных линейных приборов с зарядовой связью (ПЗС), расположенных по кругу Роуланда. Выходные сигналы всех ПЗС-детекторов передаются на АЦП и далее на микроконтроллер и по шине USB в компьютер. Микроконтроллер так же выдает все необходимые сигналы для управления ПЗС- сенсорами. Для обеспечения работы спектрографа в диапазоне длин волн менее 185 нм производится непрерывная откачка герметичного кожух спектрографа с помощью форвакуумного насоса до давления менее 0,1 мбар. Форвакуумный насос подсоединен к кожуху спектрографа вакуумным шлангом через вакуумный клапан. В вакуумную магистраль также встроен датчик вакуума.
Спектрометр эмиссионный «ИСКРОЛАИН» выпускается в 3-х модификациях, отличающихся конструктивным исполнением и спектрографами. Конструктивно спектрометры выполнены в виде настольного («ИСКРОЛАЙН-ЮО») и напольных («ИСКРОЛАИН-ЗОО» и «ИСКРОЛАЙН-350») приборов.
По защищенности от влияния пыли и воды спектрометр «ИСКРОЛАИН» соответствует степени защиты IP54CH по ГОСТ 14254-96. Спектрометр не является источником радиопомех. Спектрометр «ИСКРОЛАЙН» ремонтопригоден, восстановление работоспособности осуществляется в системе заводского обслуживания. По способу защиты человека от поражения электрическим током спектрометр соответствует классу I по ГОСТ 12.2.007.0-75.

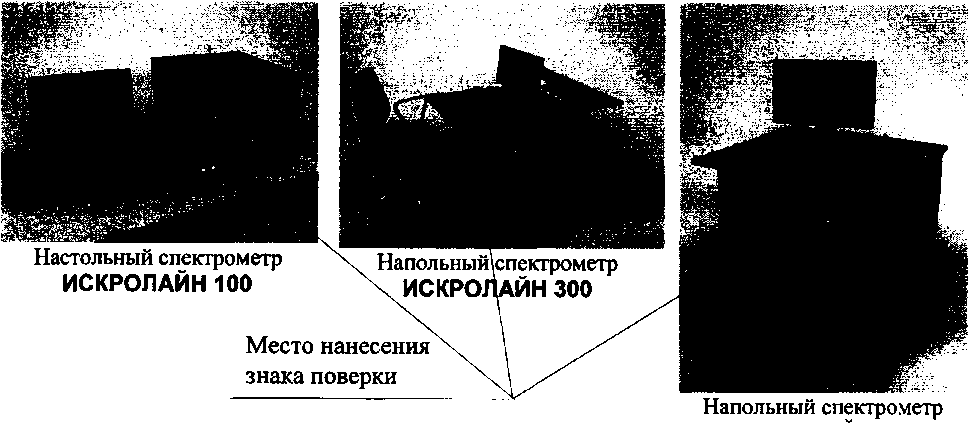

Внешний вид трех модификаций спектрометров «ИСКРОЛАЙН» приведен на рисунке 1.
ИСКРОЛАЙН 350
Рисунок 1 - Внешний вид спектрометров эмиссионных «ИСКРОЛАЙН»
Программное обеспечениеСпектрометры эмиссионные «ИСКРОЛАИН» оснащаются либо встроенным программным обеспечением ПОЭМА, либо встроенным программным обеспечением PPM Pro, которые управляют работой спектрометра, отображают результаты, обрабатывают, передают и хранят полученные данные. Идентификационные данные ПО ПОЭМА и ПО PPM Pro приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО ПОЭМА и ПО PPM Pro
|
Идентификационные данные (признаки) |
Значение | |
|
ПО ПОЭМА |
ПО PPM Pro | |
|
Идентификационное наименование ПО |
SPL |
PPM Pro |
|
Номер версии (идентификационный номер) ПО |
от 3.3.0.146 до 4.0.0.17 |
не ниже 3.15.0.1 |
|
Цифровой идентификатор ПО (расчет по алгоритму MD5) |
метрологически значимый файл SPL.EXE: - для версии 3.3.0.146: 920edaff81b6c404f4256624b cdl0a97 для версии 4.0.0.17: e2ba87eea94fdl78e9b09bc0e 1511еаЗ |
метрологически значимый модуль metrology.dll -для версии 3.15.0.1 2f207db8d24ec6cae077dd7e0 с9ссЬ57 |
Уровень защиты ПО ПОЭМА от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Уровень защиты ПО PPM Pro от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО ПОЭМА и ПО PPM Pro на метрологические характеристики спектрометров эмиссионных «ИСКРОЛАЙН» учтено при их нормировании.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий спектральный диапазон, нм
|
174-441 174-915 |
|
Спектральное разрешение, нм, не более
в диапазоне 174 - 410 нм в диапазоне 410 - 915 нм |
0,15 0,05 0,2 |
|
Пределы детектирования легирующих и примесных элементов (углерода, хрома, марганца, титана, кремния, никеля, меди, ванадия) (по критерию Зст) при анализе сталей, %, не более |
0,0001 |
|
Предел допускаемого относительного СКО выходного сигнала спектрометра в режиме измерения относительных интенсивностей при анализе сталей, %, не более
|
40 10 7 10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Средняя обратная линейная дисперсия, нм/мм, не более - «ИСКРОЛАЙН-ЮО» |
1,7 |
|
- «ИСКРОЛАЙН-ЗОО» и «ИСКРОЛАЙН-350»: | |
|
в диапазоне 174 - 410 нм |
0,56 |
|
в диапазоне 410 - 915 нм |
1,7 |
|
Система возбуждения спектра (тип разряда - низковольтная униполярная искра в атмосфере аргона): - диапазон напряжений, В |
100-500 |
|
- диапазон частот, Гц |
100-400 |
|
- диапазон емкостей, мкФ |
2-8 |
|
- диапазон индуктивностей, мкГн |
40 - 750 |
|
- диапазон сопротивлений, Ом |
0,3 - 3,3 |
|
Система регистрации: - диапазон длительности одного кадра, с |
0,004 - 60 |
|
- число кадров |
1-500 |
|
Габаритные размеры, мм, не более: модификации «ИСКРОЛАЙН-ЮО» |
550 х 740 х 470 |
|
модификации «ИСКРОЛАЙН-ЗОО» |
1200 х 1060 х 750 |
|
модификации «ИСКРОЛАЙН-350» |
970 х 840 х 1060 |
|
Масса, кг, не более, модификации «ИСКРОЛАЙН-ЮО» |
60 |
|
модификаций «ИСКРОЛАЙН-ЗОО» и «ИСКРОЛАЙН-350» |
250 |
|
Потребляемая мощность, В А, не более, |
500 |
|
при горении искры, В А, не более, |
900 |
|
Электрическое питание |
(220+и33)В (50+2) Гц |
|
1 |
2 |
|
Время установления рабочего режима, мин, не более, |
30 |
|
Средний срок службы, лет |
7 |
|
Средняя наработка спектрометра на отказ, ч, не менее |
9000 |
|
Условия эксплуатации: Диапазон температуры, °C Диапазон атмосферного давления, кПа Диапазон относительной влажности, % при t = 25 °C |
15 + 25 84,0 -г 106,7 20-80 |
наносится на титульный лист руководства по эксплуатации спектрометров эмиссионных «ИСКРОЛАЙН» методом компьютерной графики и на боковую (или заднюю) панель корпуса спектрометра в виде специальной таблички.
Комплектность средства измеренийопределяется заказом и отражается в паспорте на прибор; базовый комплект поставки спектрометров эмиссионных «ИСКРОЛАЙН» приведен в таблице 4.
Таблица 4 - Комплектность спектрометров эмиссионных «ИСКРОЛАЙН»
|
Наименование |
Обозначение |
Количество |
|
Спектрометр эмиссионный «ИСКРОЛАЙН» (в зависимости от модификации) |
1 шт. | |
|
Монитор |
1 шт. | |
|
Клавиатура |
1 шт. | |
|
Манипулятор типа “Мышь” |
1 шт. | |
|
Программное обеспечение ПОЭМА |
1 диск | |
|
Программное обеспечение PPM Pro (опционно) |
1 диск | |
|
Трубка медная или из нержавеющей стали длиной не менее 2 м со штуцером и фильтром для подачи аргона от баллона |
1 шт. | |
|
Кабель сетевой на 220 В не менее 2 м |
1 шт. | |
|
Комплект ЗИП |
1 комплект | |
|
Паспорт |
СПКОМ 4434-001-69284287-2011 ПС |
1 экз. |
|
Руководство по эксплуатации с изменением № 1 от 12.01.2017 г. |
СПКОМ 4434-001-69284287-2011 РЭ |
1 экз. |
|
Описание программного обеспечения PPM Pro (опционно) |
СПКОМ 4434-001-69284287-2017 ПО |
1 экз. |
|
Методика поверки |
МП-242-1154-2011 |
1 экз. |
осуществляется по документу МП-242-1154-2011 «Спектрометры эмиссионные «ИСКРОЛАЙН» Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «12» апреля 2011г.
Основные средства поверки: стандартные образцы состава сталей углеродистых и легированных ГСО 4165-91П, 2489-91П^2497-91П (комплект УГ0и-УГ9и); стандартные образцы состава сталей углеродистых и легированных ГСО 10504-2014 (комплект ИСО УГ0к-УГ9к).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель спектрометра, как показано на рисунке 1.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным «ИСКРОЛАЙН»Технические условия СПКОМ 4434-001-69284287-2011 ТУ.
ИзготовительОбщество с ограниченной ответственностью «Промоптоэлектроника»
(ООО «Промоптоэлектроника»)
ИНН 7838454809
Адрес: Россия, 190013, г. Санкт-Петербург, Елинский пр., д. 25
Телефон (факс): (812) 363-02-10
Web-сайт: http://www. iskroline.ru
E-mail: sales@iskroline.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: Россия, 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311541 от 23.03.2016 г.
