№2611 от 22.11.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 286106
О внесении изменений в сведения об утвержденном типе средств измерений 60993-15
Приказы по основной деятельности по агентству Вн. Приказ № 2611 от 22.11.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
22 ноября 2021 г.
2611
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C
Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
<____—_____
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «22» ноября 2021 г. № 2611
Лист № 1 Регистрационный № 60993-15 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные 2088
Назначение средства измеренийПреобразователи давления измерительные 2088 (далее - преобразователи) предназначены для измерений абсолютного или избыточного давления газообразных, жидких сред и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.
Описание средства измеренийПринцип действия преобразователей основан на преобразовании сигнала от чувствительного элемента сенсорного модуля в выходной сигнал, пропорциональный приложенному давлению.
Преобразователи состоят из сенсорного модуля и электронного преобразователя. В сенсорном модуле используется тензорезистивный тензомодуль на кремниевой подложке. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами (структура КНК).
Давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент тензомодуля. Воздействие давления преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы, преобразуется в цифровой код, пропорциональный приложенному давлению.
Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и (или) измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.
Преобразователи имеют модели: 2088А - преобразователь абсолютного давления и 2088G - преобразователь избыточного давления.
В преобразователях модели 2088А полость над чувствительным элементом вакуумирована и герметизирована.
Преобразователи имеют базовое исполнение, исполнение с повышенной точностью и исполнения с пониженной точностью. Для обозначения исполнений с повышенной точностью в наименовании модели преобразователей указывается код Р8. Для исполнений с пониженной точностью в наименовании модели преобразователей указываются следующие коды: Р1055, Р1056, Р1057.
Серийный номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода.
Общий вид преобразователей приведен на рисунке 1. Пломбирование преобразователей не предусмотрено. Нанесение знака поверки в обязательном порядке на преобразователи не предусмотрено.
а) б) в)
Рисунок 1 - Общий вид преобразователей давления измерительных 2088:

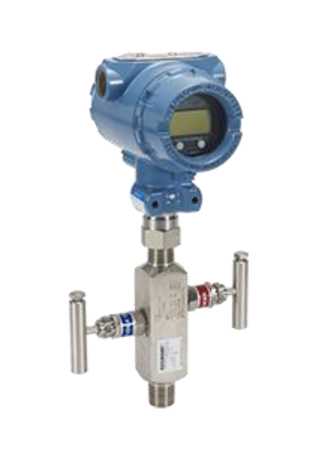

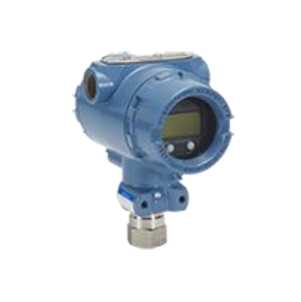

а) преобразователь 2088; б) преобразователь 2088 в сборе с клапанным блоком 306;

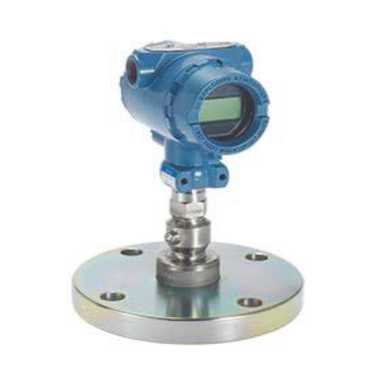

в) преобразователь 2088 в сборе с выносной разделительной мембраной
Программное обеспечениеПреобразователи имеют встроенное программное обеспечение (далее - ПО), не изменяемое и не считываемое. Уровень защиты ПО преобразователей от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
02051-3520 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение ха |
рактеристики |
|
Диапазоны измерений, кПа 2)
|
Минимальный диапазон измерений Pmin, кПа 1)1 |
Максимальный верхний предел измерений Pmax, кПа |
|
4,137 4,137 |
27579,0 27579,0 | |
|
Пределы допускаемой основной приведенной к Рв погрешности, %
|
±0,075 ±0,065 ±0,15 ±0,25 ±0,009'Ртах/Рв ±0,009'Ртах/Рв ±0,009'Ртах/Рв ±0,5 | |
|
Пределы допускаемой дополнительной приведенной к Рв погрешности от изменения температуры окружающей среды на каждые 10 °С, % |
< P ± 0,054 + 0,054 • max 1 PB j | |
|
Нормальные условия измерений:
|
от +21 до +25 до 80 от 84,0 до 106,7 | |
Примечания:
Рв - диапазон измерений или верхний предел (при значении нижнего предела измерений равного 0), на который настроен преобразователь.
| ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Выходные сигналы:
|
от 4 до 20 от 1 до 5 HART |
|
Напряжение питания, В 1) |
от 5,8 до 42,4 |
|
Средняя наработка на отказ, ч |
150000 |
|
Степень защиты от воды и пыли |
IP66, IP67, IP68 |
|
Температура окружающей среды, °С |
от -40 до +85 2) |
|
Габаритные размеры, мм, не более 3) |
99x110x171 |
|
Масса, кг, не более 3) |
1,11 |
|
Вид взрывозащиты |
искробезопасная электрическая цепь; взрывонепроницаемая оболочка |
| |
наносится на табличку, прикрепленную к корпусу преобразователя, способом, принятым на предприятии-изготовителе, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Преобразователь давления измерительный 2088 |
1 шт. |
В зависимости от заказа |
|
Руководство по эксплуатации |
1 экз. * |
- |
|
Краткое руководство по установке |
1 экз. |
- |
|
Паспорт |
1 экз. |
- |
|
Методика поверки |
1 экз. * |
По заказу |
|
* Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 преобразователей, поставляемых в | ||
|
один адрес; - поставка на электронном носителе. | ||
приведены в разделе 1.4 «Общие сведения об измерительном преобразователе» в документе «Преобразователи давления измерительные 2088. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным 2088Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 года № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 года № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Техническая документация фирмы «Rosemount Inc.», США
ТУ 4212-068-51453097-2015 «Преобразователи давления измерительные 2088. Технические условия»
ИзготовителиАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
Адрес: Россия, 454003, г. Челябинск, проспект Новоградский, дом 15
ИНН 7448024720
Телефон: +7 (351) 242-4444
E-mail: info.Metran@Emerson.com
Web-сайт: www.metran.ru
«Rosemount Inc.», США
Адрес: 8200 Market Blvd, Chanhassen, MN 55317, USA; 12001 Technology Drive, Eden Prairie, MN 55344, USA; 6021 Innovation Blvd, Shakopee, MN 55379, USA
Телефон: +1(800) 999-93-07, +1(952) 906-88-88, факс: +1(800952)-949-70-01
E-mail: RMT-NA.RCCRFQ@Emerson. com, RFQ.RMD-RCC@Emerson.com
Web-сайт: www. emerson. com
«Emerson Process Management GmbH & Co. OHG», Германия
Адрес: Argelsrieder Feld 3, D-82234 Wessling, Germany
Телефон: +49 (8153) 93-90
E-mail: RFQ.RMD-RCC@Emerson.com
Web-сайт: www.emerson.de
«Beijing Rosemount Far East Instrument Co., Ltd.», Китай
Адрес: No.6, Hepingli North Street, Beijing, P.R. China
Телефон: +86 10 6428 2233, факс: +86 10 6420 0619
E-mail: Enquiries@AP.Emerson. com
Web-сайт: www. emerson. com
«Emerson Asia Pacific Private Limited», Сингапур
Адрес: 1 Pandan Crescent, Singapore, 128461, Republic of Singapore
Телефон: +65 (6777) 82-11, факс: +65 (6770) 80-21
E-mail: Enquiries@AP.Emerson.com
Web-сайт: www. emerson. com
Испытательный центрГосударственный центр испытаний средств измерений ФБУ «Челябинский ЦСМ»
Адрес: 454048, Россия, г. Челябинск, ул. Энгельса, 101
Телефон, факс (351) 232-04-01, е-mail: stand@chel.surnet.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30059-10 от 05.05.2010 г.
В части вносимых изменений:
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2611
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Преобразователи давления измерительные |
2088 |
60993-15 |
«Rosemount Inc.», США |
МП 4212-0682015 |
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск |
ООО "ИЦРМ", г. Москва |
