ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы комбинированные для контроля параметров окружающей среды MeteoSmart

Приборы комбинированные для контроля параметров окружающей среды MeteoSmart (далее - приборы) предназначены для измерений температуры и относительной влажности воздуха, абсолютного давления.

Принцип действия приборов основан на измерении цифровых электрических сигналов, пропорциональных измеряемым величинам, поступающих от первичных преобразователей. Результаты измерений в цифровом виде отображаются на дисплее (если он предусмотрен конструкцией) с сохранением показаний в энергонезависимой памяти и последующей передачей на персональный компьютер по интерфейсу RS-232, через USB-порт или через Wi-Fi (в зависимости от модификации приборов и от режима работы).

Приборы выполнены в виде компактного моноблока со встроенными превичными преобразователями. Конструктивно приборы состоят из единого блока обработки сигнала на электронной плате с выносным блоком питания. Корпус состоит из двух частей, соединенных винтами. На лицевой панели корпуса встроен дисплей со сверхнизким потреблением энергии. На задней панели расположен разъем для подключения сетевого гибкого кабеля. Питание осуществляется от сети.

Во избежание несанкционированного вскрытия стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с надписью «опломбировано».

Приборы выпускаются в следующих модификациях:

• - MeteoSmart 0.Х - без индикации текущих значений измеряемых величин;

• - MeteoSmart 1.Х - с индикацией на дисплее текущих значений измеряемых величин;

Х - варианты исполнения, отличающиеся способом передачи результатов измерений на персональный компьютер (ПК):

• [1] - передача результатов измерений на ПК по интерфейсу RS232;

• [2] - передача результатов измерений на ПК через USB-порт;

• [3] - передача результатов измерений на ПК через Wi-Fi,

Приборы имеют различные варианты конструктивного исполнения:

• - «Тп» - корпус прибора в форме треугольной призмы пластмассовый;

• - «Пп» - корпус прибора в форме четырехугольной призмы пластмассовый;

• - «Тд» - корпус прибора в форме треугольной призмы деревянный;

• - «Пд» - корпус прибора в форме четырехугольной призмы деревянный.

По требованию заказчика цвет пластикового корпуса может меняться.

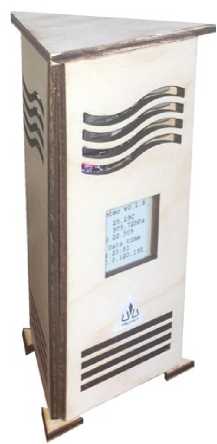

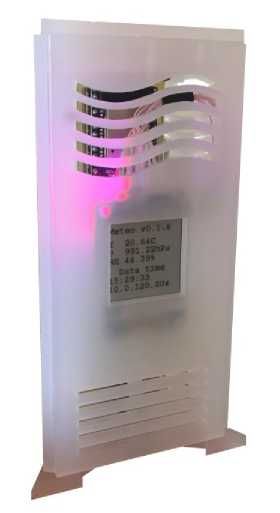

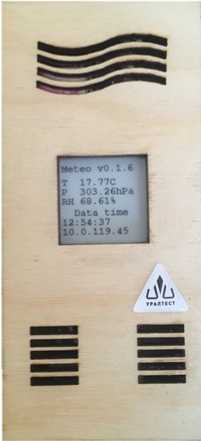

Общий вид приборов представлен на рисунке 1.

MeteoSmart 1.3 Пд

MeteoSmart 1.3 Тд

MeteoSmart 0.3 Пп

MeteoSmart 1.3 Тп

Рисунок 1 - Общий вид приборов

Приборы имеют программное обеспечение (ПО), состоящее из:

• -   встроенного ПО микропроцессора;

• -   внешнего ПО (программа для ПК «MeteoSmart control»).

Внешнее ПО предназначено для передачи результатов измерений на ПК, отображения результатов измерений на дисплее ПК.

Работой встроенного ПО управляет микропроцессор, расположенный внутри корпуса прибора на электронной плате. Для отображения информации используется дисплей прибора.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

аблица 1 - Идентификационные данные встроенного ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус приборов в виде наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 4600/04-2019 «Приборы комбинированные для контроля параметров окружающей среды MeteoSmart. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 28.06.2019 г.

Основные средства поверки:

• - рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - термометр сопротивления платиновый вибропрочный эталонный ПТСВ, регистрационный номер номер в Федеральном информационном фонде 23040-14;

• - измеритель температуры двухканальный прецизионный МИТ 2.05, регистрационный номер в Федеральном информационном фонде 46432-11;

• - рабочий эталон 2-го разряда по ГОСТ 8.547-2009 - гигрометр Rotronic HygroLog NT, регистрационный номер в Федеральном информационном фонде 26379-10;

• - рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - барометр образцовый переносной БОП-1М-3, регистрационный номер в Федеральном информационном фонде 26469-04.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 140⁶ Па

ТУ 26.51.50-001-02567768-2018 Приборы комбинированные для контроля параметров окружающей среды MeteoSmart. Технические условия

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

ИНН 6662005668

Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон: (343) 350-25-83

Web-сайт: www.uraltest.ru

Е-mail: uraltest@uraltest.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон: (343) 350-25-83

Факс: (343) 350-40-81

Web-сайт: www.uraltest.ru

Е-mail: uraltest@uraltest.ru

Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № 30058-13 от 21.10.2013 г.
