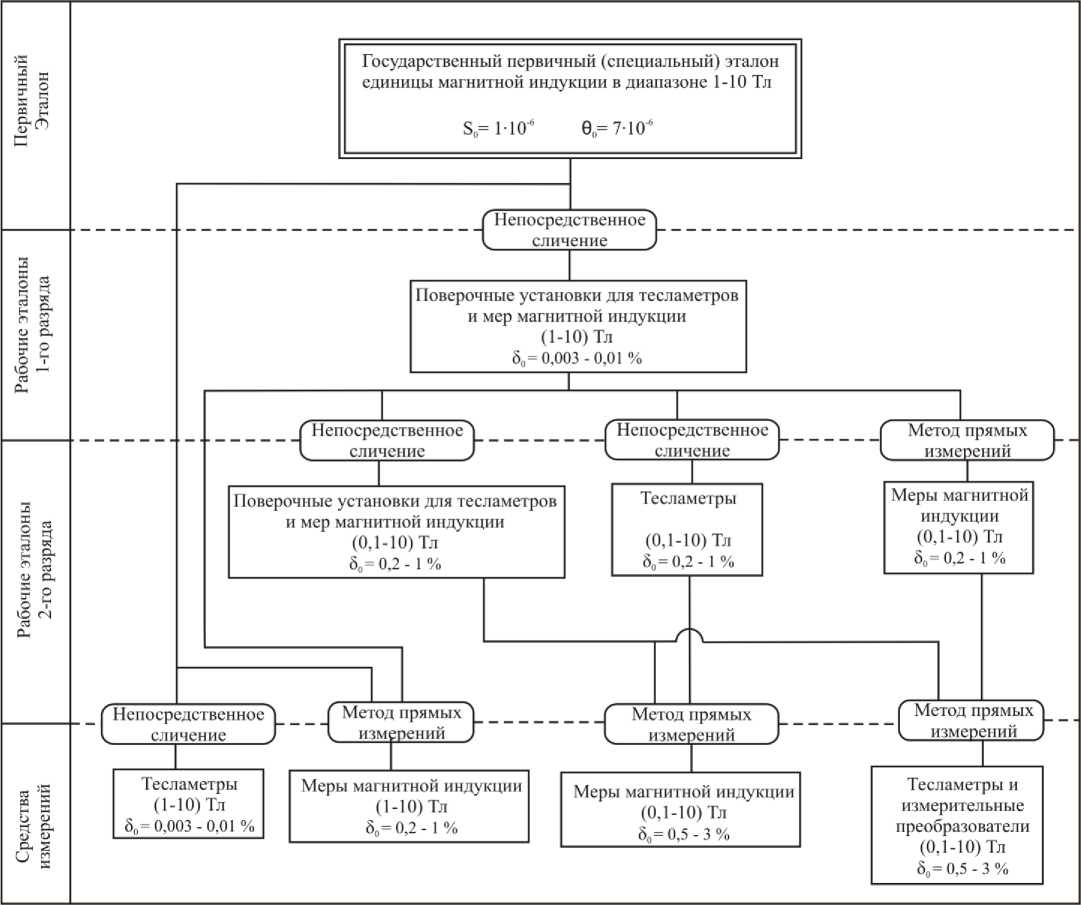

Приложение А (обязательное)

Государственная поверочная схема для средств измерений магнитной индукции в диапазоне от 0,1 до 10 Тл при температурах от 4,2 до 300 К

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

30 декабря 2019 г.

Москва

Об утверждении государственной поверочной схемы для средств измерений магнитной индукции в диапазоне от ОД до 10 Тл при температурах от 4,2 до 300 К

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом  Федерального  агентства  по  техническому  регулированию

и метрологии от 31 августа 2017 г. № 1832 (с изменениями, внесенными приказом  Федерального  агентства  по  техническому  регулированию

и метрологии от 28 декабря 2018 г. № 2793), а также Планом разработки (пересмотра) и утверждения государственных поверочных схем на 2019 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №  2819,

приказываю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений магнитной индукции в диапазоне от 0,1 до 10 Тл при температурах от 4,2 до 300 К (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы магнитной индукции в диапазоне 1-10 Тл (ТЭТ 82-85), эталонов и средств измерений магнитной индукции в диапазоне от 0,1 до 10 Тл при температурах от 4,2 до 300 К и вводится в действие с 1 апреля 2020 г.;

эталоны, аттестованные на соответствие ГОСТ 8.188-85 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне 24-10 Тл при температурах от 4,2 до 300 Кив диапазоне 0,14-2 Тл при температурах от 4,2 до 77 К» (далее - ГОСТ 8.188-85) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие    ГОСТ 8.188-85,

соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие    ГОСТ 8.188-85, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов, аттестованных на соответствие ГОСТ 8.188-85 или локальным поверочным схемам или не требующим переутверждения на соответствие ГПС, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3. Управлению технического регулирования и стандартизации (И.А.Киреева) совместно с ФГУП «ВНИИФТРИ» (С.И.Донченко) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.188-85 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне 2^-10 Тл при температурах от 4,2 до 300 Кив диапазоне 0,14-2 Тл при температурах от 4,2 до 77 К».

• 4.   ФГУП «ВНИИФТРИ» (С.И.Донченко) внести сведения о ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В .Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому телекоммуникационной i ;ети

  в информационно-

  Помник электронного документа, подписанного ЭП, [ 4pfeU£Ffi^Stttl9i>inpOHHoro документооборота Федеральное агентство по техническому регулированию и

Федсршмпм; аюттияи iw louarfcuwMy ро улирирани>и и

• 6. Контроль за йен мнением настоящею приказа остат ляю за собой.

Сертификат 00E1Q36E1B07E0FB8OEA1189OOBCB6DO9O Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.112020

Заместитель Руководителя

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «30» декабря 2019 г. № 3449

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МАГНИТНОЙ ИНДУКЦИИ В ДИАПАЗОНЕ ОТ 0,1 ДО 10 Тл

ПРИ ТЕМПЕРАТУРАХ ОТ 4,2 ДО 300 К

Государственная поверочная схема для средств измерений магнитной индукции в диапазоне от 0,1 до 10 Тл при температурах от 4,2 до 300 К распространяется на средства измерений магнитной индукции постоянного магнитного поля от Государственного первичного (специального) эталона единицы магнитной индукции в диапазоне 1-10 Тл (далее - ГПСЭ) рабочим эталонам, а также средствам измерений с указанием показателей точности эталонов, средств измерений и методов передачи единицы.

Графическая часть государственной поверочной схемы для средств измерений магнитной индукции в диапазоне от 0,1 до 10 Тл при температурах от 4,2 до 300 К представлена в приложении А.

В настоящем документе использованы нормативные ссылки на следующие документы:

ГОСТ 8.381- 2009 «Государственная система обеспечения единства измерений. Эталоны. Способы выражения точности».

Примечание - При пользовании настоящим документом целесообразно проверить действие ссылочного нормативного документа (стандарта) в информационной системе общего пользования на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети «Интернет» или по ежегодно издаваемому информационному указателю «Национальные стандарты» или по соответствующим ежемесячно издаваемым информационным указателям. Если ссылочный нормативный документ (стандарт) заменен (изменен), то при пользовании настоящим документом следует руководствоваться заменяющим (измененным) нормативным документом (стандартом). Если ссылочный нормативный документ (стандарт) отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

• 3.1 ГПСЭ включает в себя:

тесламетр, использующий явление ядерного магнитного резонанса; криогенный пульт со сверхпроводящим соленоидом;

источник питания сверхпроводящего соленоида;

средства измерений (далее - СИ) напряжения и силы постоянного тока.

При воспроизведении единицы магнитной индукции постоянного магнитного поля применяется метод прямых измерений магнитной индукции эталонным тесламетром, при этом в качестве источника магнитного поля применяется сверхпроводящий соленоид.

• 3.2 ГПСЭ обеспечивает воспроизведение единицы магнитной индукции постоянного поля со следующими показателями точности:

диапазон воспроизведения магнитная индукция постоянного поля от 1 до 10 Тл;

среднее квадратическое отклонение (далее - СКО) результата измерений S₀ в относительной форме не превышает 1-10^-6 при 10 независимых наблюдениях;

доверительные границы неисключенной систематической погрешности (далее - НСП) 0₀(Р) в относительной форме при Р = 0,99 не более 7-10^-6.

• 3.3 ГПСЭ применяют для передачи магнитной индукции постоянного поля разрядным рабочим эталонам, а также наиболее прецизионным рабочим средствам измерений методом сличений (для тесламетров) и методом прямых измерений (для мер магнитной индукции).

• 4.1 В качестве рабочих эталонов (далее - РЭ) 1-го разряда единицы магнитной индукции постоянного поля применяют:

Поверочные установки для тесламетров и мер магнитной индукции постоянного поля, включающие ядерно-резонансный тесламетр и источник однородного магнитного поля в виде сверхпроводящего соленоида и/или электромагнита со стабилизатором тока питания источника магнитного поля.

Допускается применять поверочные установки, предназначенные только для поверки мер магнитной индукции постоянного поля, включающие ядерно-резонансный тесламетр и меру постоянного тока.

Диапазон измерений: от 1 до 10 Тл.

Доверительная граница 5о погрешности при Р = 0,95 рабочих эталонов единицы магнитной индукции постоянного поля 1-го разряда составляет от 0,003 до 0,01 %.

• 4.2 Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и рабочих средств измерений методом прямых измерений или методом сличений.

• 4.3 Соотношение пределов допускаемых относительных погрешностей РЭ 1-го разряда и поверяемых по ним РЭ 2-го разряда не должно превышать 1/2.

• 4.4 Соотношение пределов допускаемых относительных погрешностей РЭ 1-го разряда и поверяемых по ним СИ не должно превышать 1/3.

5.1 В качестве РЭ 2-го разряда применяют:

поверочные установки для тесламетров и мер магнитной индукции постоянного поля, включающие ядерно-резонансный тесламетр и источник однородного магнитного поля в виде сверхпроводящего соленоида и/или электромагнита со стабилизатором тока питания источника магнитного поля;

меры магнитной индукции для диапазона измерений от 0,1 до 10 Тл, включающие сверхпроводящий соленоид и меру силы постоянного тока;

тесламетры постоянного магнитного поля для диапазона измерений от 0,1 до 10 Тл.

• 5.2 Доверительная граница 5о погрешности при Р=0,95 рабочих эталонов 2-го разряда единицы магнитной индукции постоянного поля составляет от 0,2 % до 1 %.

• 5.3 РЭ 2-го разряда применяют для поверки СИ методом прямых измерений или методом сличений.

• 5.4 Соотношение пределов допускаемых относительных погрешностей РЭ 2-го разряда и поверяемых по ним СИ не должно превышать 1/3.

6.1 В качестве СИ магнитной индукции применяют:

тесламетры постоянного магнитного поля для диапазона измерений от 1 до 10 Тл, пределы допускаемых относительных погрешностей 5о за интервал между поверками составляют от 0,003 до 0,01 %;

меры магнитной индукции для диапазона измерений от 1 до 10 Тл, пределы допускаемых относительных погрешностей 5о за интервал между поверками составляют от 0,2 до 1 %;

меры магнитной индукции для диапазона измерений от 0,1 до 10 Тл, пределы допускаемых относительных погрешностей 5о за интервал между поверками составляют от 0,5 до 3 %;

тесламетры и измерительные преобразователи постоянного магнитного поля для диапазона измерений от 0,1 до 10 Тл, пределы допускаемых относительных погрешностей 5о за интервал между поверками составляют от 0,5 до 3 %.
