Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «26» июля 2018 г. №1575

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 914

Система измерений количества и показателей качества нефти № 914 (далее - СИКН) предназначена для измерений массы и показателей качества нефти при проведении учетных операциях между АО «Транснефть-Сибирь» и АО «Транснефть-Прикамье».

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти с помощью преобразователей расхода жидкости, плотности, температуры и давления. Выходные электрические сигналы преобразователей поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

СИКН состоит из:

- блока измерительных линий;

- блока измерений показателей качества нефти;

- системы сбора и обработки информации.

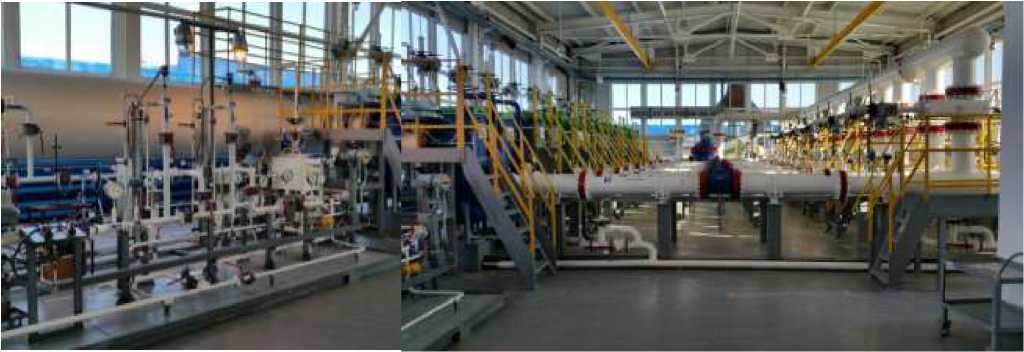

Общий вид СИКН представлен на рисунке 1.

Рисунок 1 - Общий вид СИКН

СИКН обеспечивает выполнение следующих основных функций:

- автоматизированное измерение объемного расхода (объема) и массы брутто нефти в рабочих условиях;

- автоматизированное измерение температуры, давления, плотности, кинематической вязкости, объемной доли воды в нефти;

- измерение давления и температуры нефти с помощью показывающих средств измерений давления и температуры нефти соответственно;

- автоматическое вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовой доли воды, массовой доли механических примесей и массовой концентрации хлористых солей определенных в испытательной лаборатории;

- поверка и контроль метрологических характеристик рабочих и резервных преобразователей расхода жидкости турбинных Heliflu TZ-N с Ду 250 мм модели 250-2000, а так же преобразователя объема жидкости эталонного лопастного Smith Meter модели LM16-S6 с применением установки трубопоршневой поверочной двунаправленной в автоматизированном режиме;

- поверка и контроль метрологических характеристик рабочих и резервных преобразователей расхода жидкости турбинных Heliflu TZ-N с Ду 250 мм модели 250-2000 с применением преобразователя объема жидкости эталонного лопастного Smith Meter модели LM16-S6 в автоматизированном режиме;

- защита алгоритма и программы СИКН от несанкционированного вмешательства установкой паролей разного уровня;

- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;

- автоматический и ручной отбор проб нефти;

- регистрация и хранение результатов измерений, формирование отчетов.

В составе СИКН применены средства измерений утвержденного типа, основные из которых указаны в таблице 1.

Таблица 1 - Средства измерений

Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность и результаты измерений, средства измерений снабжены средствами защиты в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Для защиты комплекса измерительно-вычислительного «ВЕКТОР-02» (далее - ИВК) от несанкционированного вмешательства на винтах крепящих планки замены плат устанавливаются пломбы с оттиском клейма поверителя.

обеспечивает реализацию функций СИКН. Программное обеспечение (ПО) СИКН реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора СИКН «Вектор». Наименования ПО и идентификационные данные указаны в таблице 2.

Уровень защиты ПО средний в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО

Метрологические и основные технические характеристики СИКН приведены в таблице 3 и таблице 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится справа в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность СИКН

осуществляется по документу МП 0490-14-2016 «ГСИ. Система измерений количества и показателей качества нефти № 914. Методика поверки» с изменением № 1, утверждённому ФГУП «ВНИИР» 13 апреля 2018 г.

Основные средства поверки:

- рабочий эталон 1-го разряда в соответствии с ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости» с верхним пределом измерений расхода 1900 м³/ч;

- рабочий эталон 2-го разряда в соответствии с ГОСТ 8.510 с верхним пределом измерений расхода 1850 м³/ч.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой СИКН с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИКН.

приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 914» (свидетельство об аттестации методики (метода) измерений № 01.00257-2013/28014-18 от 02.04.2018).

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

Филиал «Урайское управление магистральных нефтепроводов» акционерного общества «Транснефть - Сибирь» (филиал «Урайское УМН» АО «Транснефть - Сибирь»)

ИНН 7201000726

Адрес: 628285, Тюменская обл., г. Урай, микрорайон 2, д. 100 Телефон (факс): (34676) 52-9-20, (34676) 23-2-05

Акционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь») ИНН 7201000726

Адрес: 625048, г. Тюмень, ул. Республики, 139 Телефон (факс): (3452) 322710, (3452) 20-25-97

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: РТ, 420088, г. Казань, ул. 2-я Азинская, 7 «а» Телефон (факс): (843) 272-70-62, (843) 272-00-32 Web-сайт: www.vniir.org; Е-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 июля 2018 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 65322 «Система измерений количества и показателей качества нефти № 914» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «Транснефть-Сибирь» филиала «Урайское УМН» от 13 апреля 2018 г. № ТСИБ-08-0801100-6836 и № ТСИБ-08-0801100-6836/1 приказываю:

• 1. Внести изменения в описание типа на систему измерений количества и показателей качества нефти № 914, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66807-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить поверку по документу МП 0490-14-2016 «ГСИ. Система измерений количества и показателей качества нефти № 914. Методика поверки», утвержденному ФГУП «ВНИИР» 23.12.2016 и распространить действие документа на системы измерений количества и показателей качества нефти № 914, находящиеся в эксплуатации

• 3. Переоформить свидетельство об утверждении типа № 65322 «Система

измерений количества и показателей качества нефти №  914»,

зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 66807-17, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С.Голубев

Заместитель Руководителя

(-----------------------------
