МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

22 января 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального  агентства

по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

  • 2. Внести изменения в сведения об утвержденных типах средств

измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

  • 3. Утвердить измененные описания типов средств  измерений,

прилагаемые к настоящему приказу.

  • 4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

    Л

    Заместитель Руководителя

>

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота          Е.Р.ЛОЗЯРеНКО

Федерального агентства по техническому регулированию и           ’  ’

метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »    ж___1    2024 г. № 165

Сведения

об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средства измерений

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер

Правообладатель

Изготовитель

Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия)

1

2

3

4

5

6

7

1.

Преобразователи акустической эмиссии резонансные

GT200 ^1200В)

24253-14

Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл.,

г. Саров

25.02.2029

2.

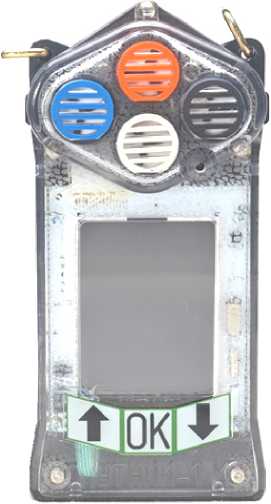

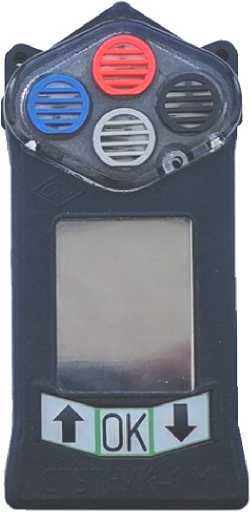

Газоанализаторы

СПУТНИК-1М

56801-14

Акционерное общество "Производственное объединение "Электроточприбор" (АО "ПО "ЭТП"), г. Омск

06.03.2029

3.

Станки балансировочные

СБМП

26937-09

Общество с ограниченной ответственностью Научнопроизводственное объединение "Компания

СИВИК" (ООО НПО "Компания СИВИК"), г. Омск

01.02.2029

4.

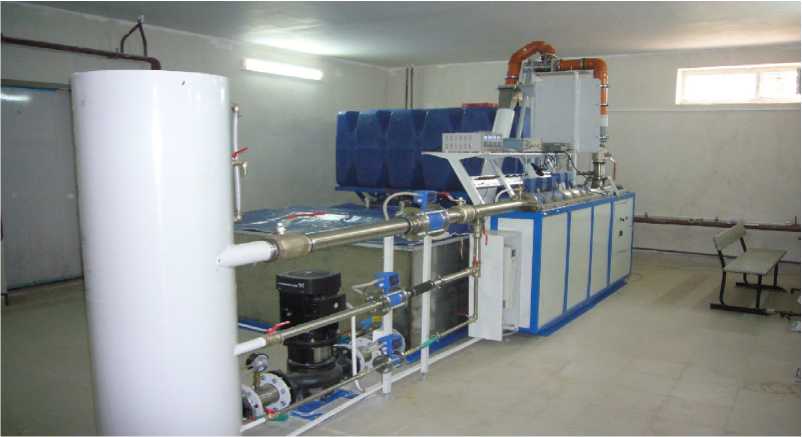

Установки поверочные

ВПУ-Энерго

57049-14

Общество с ограниченной ответственностью "РКС-Энерго" (ООО "РКС-Энерго"), г. Санкт-Петербург

20.02.2029




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» января 2024 г. № 165

Лист № 1

Всего листов 3

Регистрационный № 24253-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи акустической эмиссии резонансные GT200 (GT200B)

Назначение средства измерений

Преобразователи акустической эмиссии резонансные GT200 (GT200B) (далее по тексту - преобразователи) предназначены для измерений амплитуд ультразвукового смещения, колебательной скорости частиц поверхности твердого тела в диапазоне рабочих частот (100 - 200) кГц.

Описание средства измерений

Принцип действия преобразователей основан на использовании пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения частиц поверхности твердого тела преобразуются в электрические сигналы с помощью пьезокерамических преобразователей.

Конструктивно преобразователи акустической эмиссии GT200 (GT200B) выполнены в виде цилиндрического корпуса из титанового сплава (нержавеющей стали), внутри которого расположен пьезокерамический чувствительный элемент. GT200 имеет неразъёмный экранированный кабель типа АВКТ 4, а модификация GT 200В имеет электрическую изоляцию чувствительного элемента от корпуса и неразъёмный 2-х жильный экранированный кабель типа АВКТМ 2. Преобразователь GT200B выполнен во взрывобезопасном исполнении с маркировкой взрывозащиты lExibIICT4, хорошо защищен от попадания влаги во внутрь, обеспечивает работу в широком диапазоне температур, обладает высокой чувствительностью и надёжностью показаний.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус.

Внешний вид преобразователей приведен на рисунке 1.

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

Место для нанесения обозначения типа датчика, заводского номера или размещения наклеек

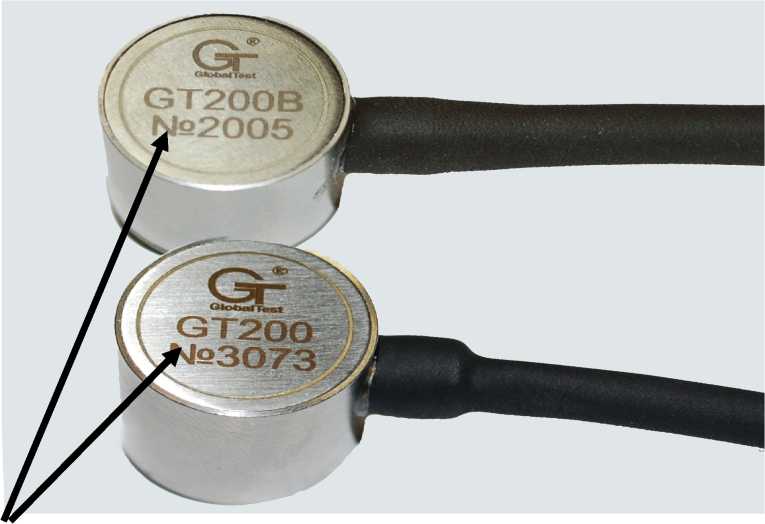

Рисунок 1 - Общий вид преобразователей GT200 (GT200B)

Метрологические и технические характеристики

Основные метрологические и технические характеристики преобразователей GT200 (GT200В) приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение

Диапазон рабочих частот, кГц

от 100 до 200

Коэффициент электроакустического преобразования на резонансной частоте (Крмах) относительно 1 В/(м/с), дБ, не менее:

- при воздействии продольных волн

60

- при воздействии поверхностных волн

55

Пределы допускаемой относительной погрешности электроакустического преобразования на резонансной частоте Крмах, %, не более

±25

Г абаритные размеры (диаметр х высота), мм, не более

16х16

Масса, г, не более

15

Диапазон рабочей температуры, °С

от минус 55 до плюс 120

Относительная влажность воздуха при температуре плюс 20 ОС, %

до 98

Атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет, не менее

5

Знак утверждения типа

наносится на корпус преобразователя методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Комплект поставки включает:

  • - преобразователь GT200 (GT200B) - 1 шт.;

  • - комплект эксплуатационной документации (Преобразователи акустической эмиссии резонансные GT200 (GT200B). Паспорт. АБКЖ.433649.002 ПС; Преобразователи акустической эмиссии резонансные GT200 (GT200В). Руководство по эксплуатации. АБКЖ.433649.002 РЭ) -1 комплект;

  • - методика поверки - 1 шт.

Сведения о методиках (методах) измерений

Преобразователи акустической эмиссии резонансные GT200 (GT200B). Руководство по эксплуатации. АБКЖ.433649.002 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

РД 03-300-99 «Требования к преобразователям акустической эмиссии, применяемых для контроля опасных производственных объектов»;

Преобразователи акустической эмиссии резонансные GT200 (GT200B). Технические условия. АБКЖ.433649.002 ТУ.

Изготовитель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») Юридический адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 4-02-44,

Факс: 6-42-57

E-mail: mail@globaltest.ru

Испытательный центр

Государственный центр испытаний средств измерений открытое акционерное общество «Научно-исследовательский центр по изучению свойств поверхности и вакуума» (ГЦИ СИ АО «НИЦПВ»)

Адрес:119421, г. Москва, ул. Новаторов, д. 40, к. 1 Телефон: (495) 935-97-77, 935-97-66

Телефон/Факс: 935-96-90

E-mail: nicpv@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № 30036-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» января 2024 г. № 165

Лист № 1 Регистрационный № 26937-09 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станки балансировочные СБМП

Назначение средства измерений

Станки балансировочные СБМП (далее по тексту - станки), предназначены для измерений остаточного дисбаланса и балансировки колес легковых автомобилей на автотранспортных предприятиях, на станциях технического обслуживания и ремонта автомобилей, станциях и пунктах диагностики автомобилей и авторемонтных заводах.

Описание средства измерений

Принцип действия станков основан на вычислении массы корректирующих грузов на определенном плече по значению момента сил, воздействующих на вал вращающимся колесом, с последующим устранением дисбалансов колеса корректирующими грузами в двух плоскостях коррекции при динамической балансировке и в одной плоскости - при статической балансировке.

Станки представляют собой стационарные установки и состоят из корпуса, на поверхности которого помещен сетевой выключатель. Балансируемое колесо закрепляется на приводном валу при помощи зажимной гайки с центрирующим конусом или планшайбой. Привод вала осуществляется электродвигателем. Включение электродвигателя - кнопкой или закрытием кожуха. Для ускорения ввода диаметра и расстояния до диска станки могут быть укомплектованы встроенной электромеханической линейкой или ультразвуковым датчиком. Ввод данных в станки осуществляется с помощью клавиатуры или энкодера. Информация о вводимых в станки данных, положении и массах корректирующих грузов отображается на дисплее или мониторе (внешнем или встроенном).

Заводской номер в виде цифрового обозначения обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на маркировочную табличку методом термотрансферной печати. Места нанесения заводского номера и знака утверждения типа приведены на рисунке 1.

Нанесение знака поверки на станки не предусмотрено.

Станки выпускаются в следующих модификациях:

  • - СБМП-60/XT (общий вид станков представлен на рисунке 2);

  • - СБМП-60/XT Lite (общий вид станков представлен на рисунке 3);

  • - СБМП-60/3D (общий вид станков представлен на рисунках 4-10);

  • - СБМП-60/3D Lite (общий вид станков представлен на рисунке 11);

  • - СБМП-200 (общий вид станков представлен на рисунке 12-14);

которые отличаются диапазоном измерений дисбаланса, пределами допускаемой абсолютной погрешности измерений дисбаланса, диапазоном масс и наибольшим наружным диаметром балансируемых колес.

Станки модификации СБМП-60/3D выпускаются в тринадцати комплектациях:

  • - СБМП-60/3D - базовая комплектация (общий вид станков представлен на рисунке 4);

  • - СБМП-60/3D Л - комплектация Люкс (общий вид станков представлен на рисунке 5);

  • - СБМП-60/3D Plus - комплектация Plus с электромеханической линейкой (общий вид станков представлен на рисунке 6);

  • - СБМП-60/3D Plus (УЗ) - комплектация Plus c ультразвуковым датчиком (общий вид станков представлен на рисунке 7);

  • - СБМП-60/3D Plus (УЗ,ТЛУ) - комплектация Plus c ультразвуковым датчиком и точечным лазерным указателем (общий вид станков представлен на рисунке 7);

  • - СБМП-60/3D Plus (ЭМВ) - комплектация Plus с электромеханической линейкой и электромеханическим валом (общий вид станков представлен на рисунке 8);

  • - СБМП-60/3D Plus (УЗ,ЭМВ) - комплектация Plus с ультразвуковым датчиком и электромеханическим валом (общий вид станков представлен на рисунке 9);

  • - СБМП-60/3D Plus (УЗ,ЭМВ,ТЛУ) - комплектация Plus с ультразвуковым датчиком, электромеханическим валом и точечным лазерным указателем (общий вид станков представлен на рисунке 9);

  • - СБМП-60/3D Pro (УЗ,БСИ) - комплектация Pro c ультразвуковым датчиком и устройством бесконтактного ввода диаметра и дистанции до диска (общий вид станков представлен на рисунке 10);

  • - СБМП-60/3D Pro (УЗ,ТЛУ) - комплектация Pro c ультразвуковым датчиком и точечным лазерным указателем (общий вид станков представлен на рисунке 10);

  • - СБМП-60/3D Pro (УЗ,ЭМВ,БСИ) - комплектация Pro с ультразвуковым датчиком, электромеханическим валом и устройством бесконтактного ввода диаметра и дистанции до диска (общий вид станков представлен на рисунке 10);

  • - СБМП-60/3D Pro (УЗ,ЭМВ) - комплектация Pro с ультразвуковым датчиком и электромеханическим валом (общий вид станков представлен на рисунке 10);

  • - СБМП-60/3D Pro (УЗ,ЭМВ,ТЛУ) - комплектация Pro с ультразвуковым датчиком, электромеханическим валом и точечным лазерным указателем (общий вид станков представлен на рисунке 10).

Станки модификации СБМП-200 выпускаются в трех комплектациях:

  • - СБМП-200 - базовая комплектация (общий вид станков представлен на рисунке 12);

  • - СБМП-200 Ст - комплектация Стандарт (общий вид станков представлен на рисунке 13);

  • - СБМП-200 Л - комплектация Люкс (общий вид станков представлен на рисунке 14).

    Место нанесения знака утверждения типа

    Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

    Место нанесения заводского номера

    Напряжение

    Мощность

    Масса

    1

    20.21420.4 Сделан оЖ;

    WWW SIVIH

    Рисунок 1 - Места нанесения заводского номера и знака утверждения типа

    пр Космический 109А

Станок для балансировки колес автомототранспортных средств

СБМП-200 Л

220 В

350 Вт

295 кг

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru
Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru
Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

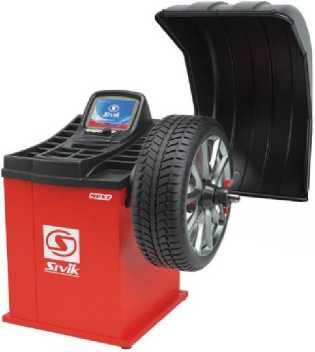

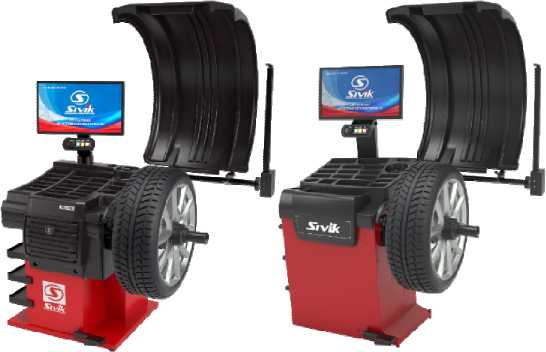

Рисунок 2 - Общий вид станков СБМП-60/XT Рисунок 3 - Общий вид станков СБМП-60/XT Lite

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

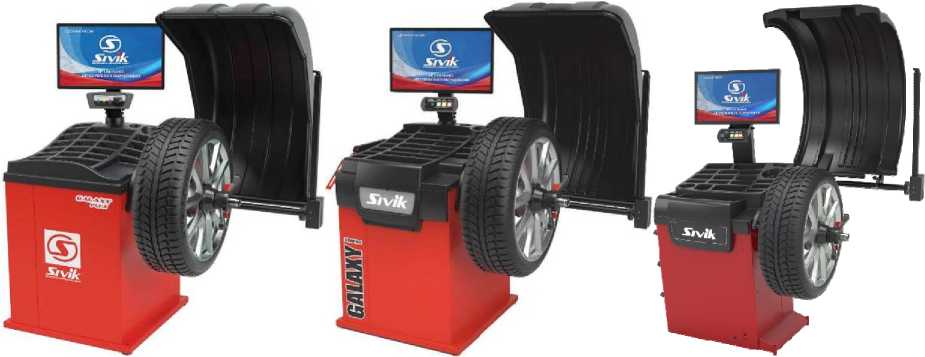

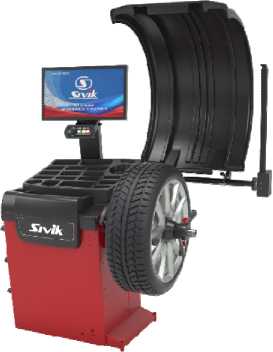

Рисунок 4 - Общий вид станков СБМП-60/3D

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

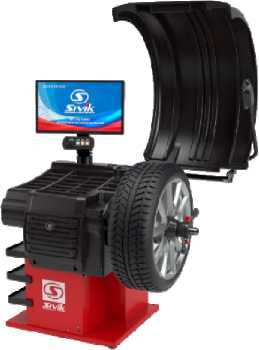

Рисунок 5 - Общий вид станков СБМП-60/3D Л

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru
Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru
Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

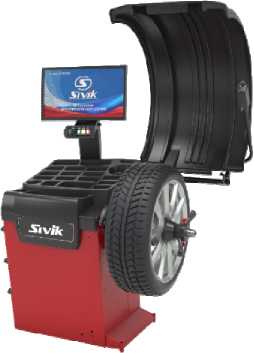

Рисунок 6 - Общий вид станков СБМП-60/3D Plus

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

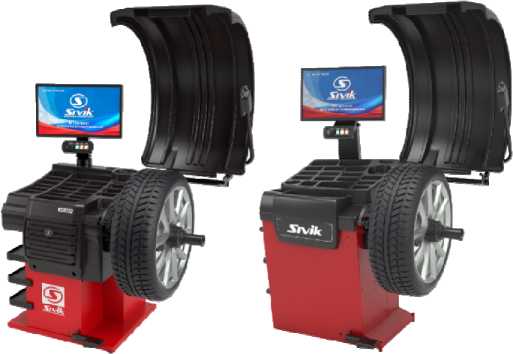

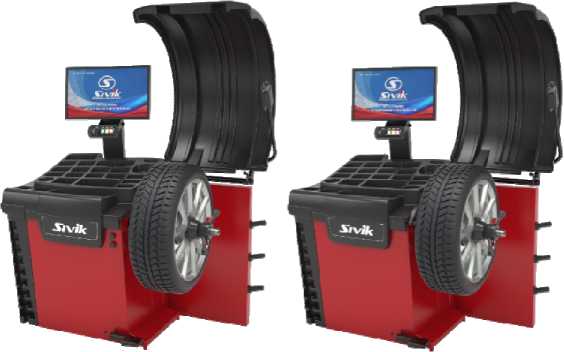

Рисунок 7 - Общий вид станков СБМП-60/3D Plus (УЗ) и СБМП-60/3D Plus (УЗ,ТЛУ)

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

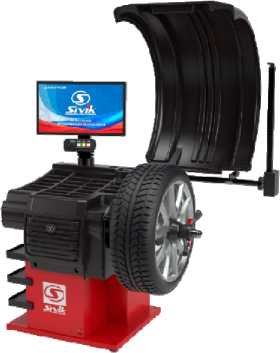

Рисунок 8 - Общий вид станков СБМП-60/3D Plus (ЭМВ)

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

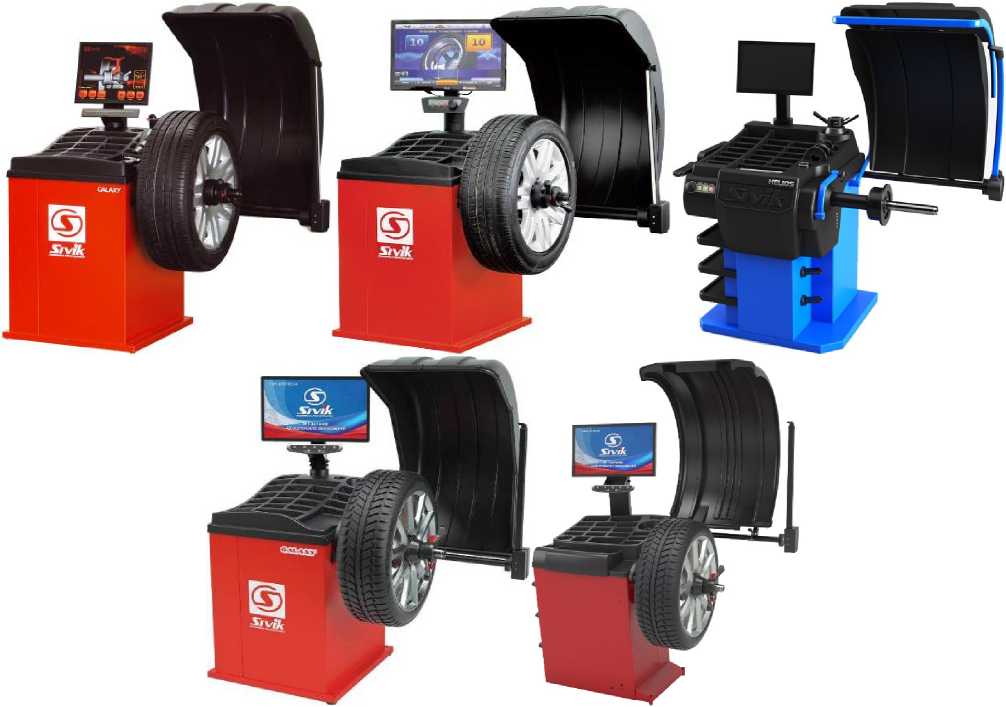

Рисунок 9 - Общий вид станков СБМП-60/3D Plus (УЗ,ЭМВ) и СБМП-60/3D Plus (УЗ,ЭМВ,ТЛУ)

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

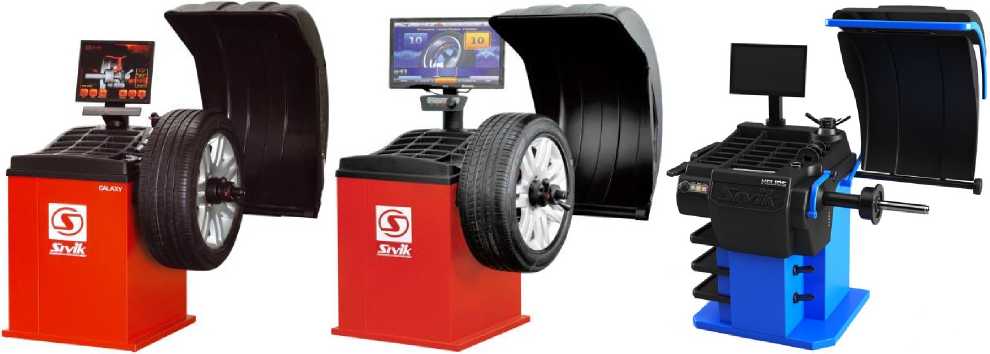

Рисунок 10 - Общий вид станков СБМП-60/SD Pro (УЗ,БСИ), СБМП-60/SD Pro (УЗ,ЭМВ,БСИ) СБМП-60/SD Pro (УЗ,ТЛУ), СБМП-60/SD Pro (УЗ,ЭМВ) и СБМП-60/SD Pro (УЗ,ЭМВ,ТЛУ)

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

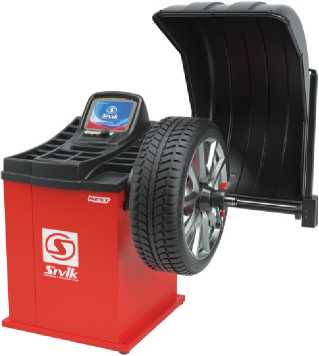

Рисунок 11 - Общий вид станков СБМП-60/3D Lite

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

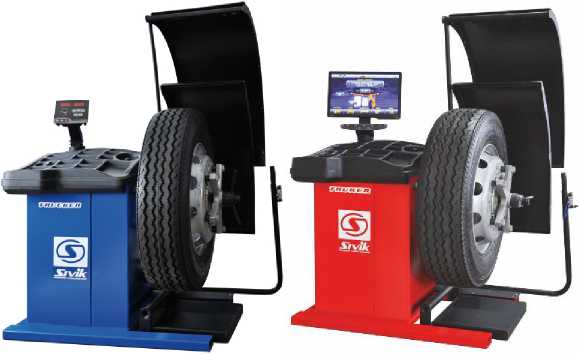

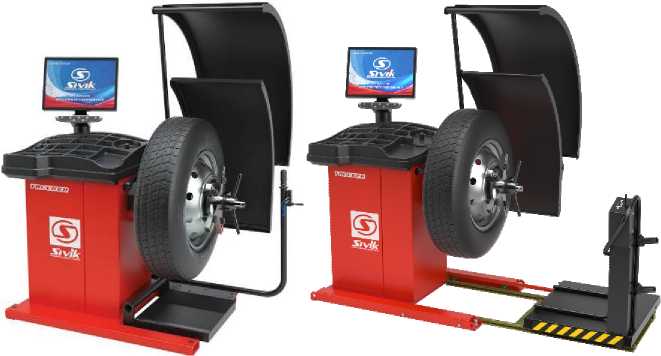

Рисунок 12 - Общий вид станков СБМП-200

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

Рисунок 13 - Общий вид станков СБМП-200 Ст

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

Рисунок 14 - Общий вид станков СБМП-200 Л

Пломбирование станков не предусмотрено.

Программное обеспечение

Программное обеспечение станков (далее по тексту - ПО) по аппаратному обеспечению является полностью встроенным (у всех модификаций и комплектаций за исключением модификации СБМП-60/3D комплектации Pro) или частично встроенным (у модификации СБМП-60/3D комплектации Pro).

У модификации СБМП-60/3D комплектации Pro ПО метрологически значимая часть является встроенной.

Программное окружение встроенного ПО в виде операционной системы, среды исполнения, драйверов и т.п. отсутствует.

Измерение аппаратного окружения встроенного ПО не предусмотрено конструкцией и не требуют дополнительных проверок.

Нормирование метрологических характеристик проведено с учетом влияния ПО.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение для модификации

СБМП-

60/XT

СБМП-

60/XT

Lite

СБМП-

60/3D

СБМП-

60/3D

Lite

СБМП-

200

Идентификационное наименование

ПО

СБМП-

60/XT

СБМП-

60/XT

Lite

СБМП-

60/3D

СБМП-

60/3D

Lite

СБМП-

200

Номер версии

(идентификационный номер) ПО

5.X.X

5.X.X

5.X.X

5.X.X

5.X.X

Цифровой идентификатор

недоступен

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модификации

СБМП-60/ХТ

СБМП-60/ХТ Lite

СБМП-60^

СБМП-60^ Lite

СБМП-200

Диапазон измерений дисбаланса, г-мм

от 0 до 31000

от 0 до 90000

Пределы допускаемой абсолютной погрешности измерений дисбаланса, гмм:

- для колес легковых автомобилей

±800

±1080

- для колес грузовых автомобилей

±4200

Диапазон измерений углового положения компенсирующей массы, °

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений углового положения компенсирующей массы, °

±6

Радиальное и торцевое биение контрольных роторов КС 009.000.00-01 СБ, мм, не более

0,5

Масса контрольных грузов, г:

- КС 009.010.01-04

от 4,8 до 5,2

- КС 009.010.00-01 СБ

от 49,8 до 50,2

- КС 009.010.00-00 СБ

от 99,8 до 100,2

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение для модификации

СБМП-

60/ХТ

СБМП-60/ХТ Lite

СБМП-

60/3D

СБМП-

60/3D

Lite

СБМП-200

Тип станка

стационарный

Привод

электромеханический с ременной передачей

Диапазон масс балансируемых колес, кг

от 10 до 70

от 10 до 200

Наибольший наружный диаметр балансируемых колес, мм

900

1200

Частота вращения балансируемого колеса, об/мин:

- при измерениях колеса легкового автомобиля

165

от 150 до 200

- при измерениях колеса грузового автомобиля

100

Параметры эклектического питания:

- напряжение переменного тока, В

от 187 до 242

- частота переменного тока, Г ц

от 49 до 51

Продолжение таблицы 3

Наименование характеристики

Значение для модификации

СБМП-

60/ХТ

СБМП-

60/ХТ

Lite

СБМП-

60/3D

СБМП-

60/3D

Lite

СБМП-200

Потребляемая мощность, Вт, не более

350

Габаритные размеры (с поднятым кожухом), мм, не более:

  • - длина

  • - ширина

  • - высота

1050

(1210)

1360

1300 (1590)

1050 (1210)

1360

1300 (1590)

1090

(1210)1

1080

(1075)2

1180

(1180)3

1180

(830)4

1360

(1370)1,2

1405

(1335)3,4

1450

(1590)1,2

1850

(1850)34

1050 (1210)

1290

1450 (1590)

1420(1970)

1480(1320)1

2150(2150)2

1690(1420)1

1460(1720)2

Масса, кг, не более

140

140

14012

15534

135

280

Условия эксплуатации:

- температура окружающего воздуха, °С

от 10 до 35

Исполнение по ГОСТ 15150-69

УХЛ4.2

Средняя наработка на отказ, ч

1920

Сервисные функции

автоматический поворот к месту установки груза; система самодиагностики; речевое сопровождение

автоматический поворот к месту установки груза;

система самодиагностики; пневматический лифт

Примечания:

  • 1 - базовая комплектация;

  • 2 - комплектация Люкс;

  • 3 - комплектации Plus; Plus (УЗ); Plus (УЗ,ТЛУ); Plus (ЭМВ); Plus (УЗ, ЭМВ);

Plus (УЗ, ЭМВ,ТЛУ);

  • 4 - комплектации Pro (УЗ, БСИ); Pro (УЗ, ЭМВ, БСИ); Pro (УЗ, ТЛУ); Pro (УЗ, ЭМВ);

Pro (УЗ,ЭМВ,ТЛУ)

Знак утверждения типа

наносится на маркировочную табличку, на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование и обозначение

Количество

для модификации, шт. (экз.)

СБМП-

60/ХТ

СБМП-

60/ХТ Lite

СБМП-

60/3D

СБМП-

60/3D

Lite

СБМП-

200

Станок

1

1

1

1

1

Монитор

-

-

1

1

13

-2

Кабель DVI

-

-

1

1

13

-2

Кабель питания монитора

-

-

1

1

13

-2

Кожух

1

1

-

1

1

Кожух со второй линейкой

-

-

11, 3, 4, 7

-5, 6, 8-14

-

-

Линейка электромеханическая вторая

1

-

-

-

1

Устройство бесконтактного ввода

115

-

110,11

-

-

Ключ разблокирования колеса

-

-

17,8,9,11,12,13

-1,3,4,5,6,10,14

-

-

Пластина калибровочная с опорой

-

-

16,9,14

-1,3,4,5,7,8,10-13

-

-

Кожух с УЗ датчиком

-

-

15,6,8-14

-1,3,4,7

-

-

Вал резьбовой с болтом

1

1

11, 3-6,10,14

- 7,8, 9,11-13

1

1

Переходник шестигранный

1

1

11, 3-6,10,14,16

- 7,8, 9,11-13

1

1

Конус о78:114

1

1

1

1

115

Конус о62:82

1

1

1

1

115

Конус 043^70

1

1

1

1

115

Комплект «Джип» (Конус 097^160 с кольцом)

115

115

115

115

115

Конус двухсторонний f 108-174 с кольцом

1

1

1

1

115

Фланец в сборе Адаптер фланцевый

115

115

115

115

115

Г айка с кольцом и чашкой

1

1

11, 3-6,10,14

-7-9,11-13

1

115

Г айка с кольцом

-

-

-

-

1

Втулка прижимная с кольцом и чашкой

-

-

1 7- 9,11-13

-1, 3-6,10,14

-

-

Продолжение таблицы 4

Наименование и обозначение

Количество

для модификации, шт. (экз.)

СБМП-

60/ХТ

СБМП-

60/ХТ

Lite

СБМП-

60/3D

СБМП-

60/3D

Lite

СБМП-

200

Шнур сетевой

1

1

1

1

1

Калибр линеек

1

1

1

1

-

Калибр линейки

-

-

-

-

1

Клещи для установки и снятия грузов

1

1

1

1

1

Упаковка

1

1

1

1

1

Кронциркуль

-

1

15,6,8-14

-1,3,4,7

1

1

Сербок для снятия липких грузов Скребок для липких грузов STR-40

1

-

1

1

115

Кольцо дистанционное

1

1

1

1

-

Винт М4

-

-

4

4

43 -2

Винт М6x14

-

-

2

2

-

Комплект для крепления основных частей конструкции

-

-

-

-

1

Винт М6 с шайбой

-

-

5

5

-

Болт М12x35

Болт М12 с шайбой

1

1

11 3

-4-14

1

-

Болт М10 с шайбой и шайбой пружинной

4

-16

-

-

-

-

Болт М6 с шайбой (для крепления стойки)

-

-

-

-

23 -2

Болт М4 с шайбой

-

-

-

-

-2

43

Г айка М8 с шайбой

-

-

24-14

-1, 3

-

-

Кронштейн монитора Стойка монитора

-

-

1

1

13

-2

Комплект конусов малой конустности

115

115

115

115

115

Адаптер 5 рычажный

-

-

-

-

1

Адаптер 4 рычажный

-

-

-

-

1

Кольцо упорное в сборе

-

-

-

-

1

Болт упорный в сборе

-

-

-

-

9

Болт

Болт М10 (для крепления кольца упорного)

-

-

-

-

2

Клещи отжимные

115

115

115

115

115

Устройство подачи ленточных грузов

-

-

115

-

-

Ролик

-

-

13-14,16

-1

-

-

Рукоятка управления

-

-

-

-

1

Приспособление Ротор контрольный

115

115

115

115

115

Продолжение таблицы 4

Наименование и обозначение

Количество

для модификации, шт. (экз.)

СБМП-

60/ХТ

СБМП-

60/ХТ

Lite

СБМП-

60/3D

СБМП-

60/3D

Lite

СБМП-

200

Контрольный ротор

КС 009.000.00-01 СБ

115

115

115

115

115

Контрольный ротор

КС 022.000.00 СБ

-

-

-

-

115

Контрольные грузы

КС 009.010.00-01 СБ

215

215

215

215

215

Контрольные грузы

КС 009.010.00-00 СБ

-

215

115

115

215

Руководство по эксплуатации

1

1

1

1

1

Методика поверки СБМП.000.01 МП

1

1

1

1

1

Примечания:

  • 1 - базовая комплектация;

  • 2 - комплектация Стандарт;

  • 3 - комплектация Люкс;

  • 4 - комплектация Plus с электромеханической линейкой (СБМП-60/3D Plus);

  • 5 - комплектация Plus c ультразвуковым датчиком (СБМП-60/3D Plus (УЗ))

  • 6 - комплектация Plus c ультразвуковым датчиком и точечным лазерным указателем

(СБМП-60^ Plus (УЗ, ТЛУ))

  • 7 - комплектация Plus с электромеханической линейкой и электромеханическим валом

(СБМП-60^ Plus (ЭМВ))

  • 8 - комплектация Plus с ультразвуковым датчиком и электромеханическим валом

(СБМП-60^ Plus (УЗ, ЭМВ))

  • 9 - комплектация Plus с ультразвуковым датчиком, электромеханическим валом и точечным

лазерным указателем(СБМП-60/3D Plus (УЗ, ЭМВ, ТЛУ))

  • 10 - комплектация Plus c ультразвуковым датчиком и устройством бесконтактного ввода

диаметра и дистанции до диска (СБМП-60/3D Plus (УЗ, БСИ))

  • 11 - комплектация Pro с ультразвуковым датчиком, электромеханическим валом и устройством

бесконтактного ввода диаметра и дистанции до диска (СБМП-60/3D Pro (УЗ, ЭМВ, БСИ))

  • 12 - комплектация    Pro    с    ультразвуковым    датчиком,    электромеханическим

(СБМП-60^ Plus (УЗ, ЭМВ))

  • 13 - комплектация Pro с ультразвуковым датчиком, электромеханическим валом и точечным

лазерным указателем(СБМП-60/3D Pro (УЗ, ЭМВ, ТЛу))

  • 14 - комплектация Pro с ультразвуковым датчиком и точечным лазерным указателем

(СБМП-60^ Pro (УЗ, ТЛУ))

  • 15 - по отдельному заказу

Сведения о методиках (методах) измерений

приведены в разделе 5 «Балансировка колес» руководств по эксплуатации

Нормативные и технические документы, устанавливающие требования к средству измерения

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;

Государственная поверочная схема для средств измерений длины в диапазоне от 1409 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта от 29 декабря 2018 г. № 2840;

СВТП.404492.002 ТУ Станки балансировочные СБМП-60/XT, СБМП-60/XT Lite, СБМП-60^, СБМП-60^ Lite, СБМП-60, СБМП-40, СБМК-60, СБР-40, СБМП-200. Технические условия.

Изготовитель

Общество с ограниченной ответственностью Научно-производственное объединение «Компания СИВИК» (ООО НПО «Компания СИВИК»)

ИНН 5506057995

Адрес: 644076, г. Омск, пр-кт Космический, д. 109 А

Тел.: +7 (3812) 55-33-37 Web-сайт: http://www.sivik.ru

E-mail: sivik@sivik.ru

Испытательный центр

Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр-кт Дмитрова, д. 4

Телефон (факс): +7 (383) 210-08-14; 2310-13-60

Web-сайт: http://www.sniim.ru

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30007-09.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» января 2024 г. № 165

Лист № 1 Регистрационный № 56801-14 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы СПУТНИК-1М

Назначение средства измерений

Газоанализаторы СПУТНИК-1М (далее - газоанализаторы) предназначены для измерений объемной доли газовых компонентов контролируемой среды.

Описание средства измерений

Принцип действия газоанализаторов основан на преобразовании значений объемной доли газовых компонентов в цифровой код при помощи:

- оптического сенсора (при измерении объемной доли горючих газов и диоксида углерода);

- электрохимического сенсора (при измерении объемной доли токсичных газов и кислорода).

Газоанализаторы могут комплектоваться максимум 4 сенсорами.

Способ отбора пробы - диффузионный или принудительный при наличии пробоотборного устройства из комплекта поставки.

Газоанализаторы конструктивно выполнены в одноблочном пластмассовом корпусе и состоят из:

- блока сенсоров (предусмотрено четыре слота для установки сенсоров);

- электронного блока преобразования и обработки информации;

- жидкокристаллического цифрового дисплея с подсветкой для отображения результатов измерений;

- кнопочной клавиатуры управления (три кнопки);

- блока питания;

- устройства сигнализации с выдачей светового и звукового сигнала.

Газоанализаторы выпускаются в следующих модификациях: СПУТНИК-1М и СПУТНИК-1М-П, которые отличаются уровнем взрывозащиты.

Маркировка взрывозащиты:

  • - газоанализаторов СПУТНИК-1М - PO ExiaI X;

  • - газоанализаторов СПУТНИК-1М-П - 0ExiaIICT4 X.

Степень защиты газоанализаторов от доступа к опасным частям и от попадания внешних твердых предметов и воды IP65 ГОСТ 14254-2015.

Общий вид газоанализаторов представлен на рисунке 1.

Пломбирование газоанализаторов не предусмотрено.

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru
Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

а) модификация СПУТНИК-1М

б) модификация СПУТНИК-1М-П

Рисунок 1 - Общий вид газоанализаторов

Программное обеспечение

Внутреннее программное обеспечение (далее по тексту - ПО) записано в микроконтроллере газоанализаторов и предназначено для:

  • - сбора и обработки измерительной информации от сенсоров;

  • - хранения результатов измерений;

  • - вывода данных на жидкокристаллический цифровой дисплей;

  • - управления работой звуковой и световой сигнализацией.

Конструкция газоанализаторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Нормирование метрологических характеристик газоанализаторов проведено с учетом того, что встроенное ПО является неотъемлемой частью газоанализаторов.

Идентификационные данные встроенное ПО газоанализаторов приведены в таблице 1.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SPUTNIK lM.hex

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

0хА252

Алгоритм вычисления контрольной суммы

CRC16

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики (оптические сенсоры)

Газовый компонент (измерительный канал)

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности измерений

Цена деления наименьшего разряда

Диапазон регулирования порога срабатывания сигнализации

Метан

(CH4)

от 0 до 100 % об. д.

от 0 до 2,5 % об.д.

±0,1 % об. д.

0,01 % об. д.

от 0,5 до 2,5 % об. д.

от 0 до 100 % НКПР

от 0 до 100 % НКПР

±5 % НКПР

0,1

% НКПР

от 1 до 50 % НКПР

Пропан (CsH8)

от 0 до 100 % НКПР

от 0 до 100 % НКПР

±5 % НКПР

0,1

% НКПР

от 1 до 50 % НКПР

Углекислый газ (СО2)

от 0 до 1,5 % об. д.

от 0 до 1,0 % об. д.

±0,1 % об. д.

0,01 % об. д.

от 0,2 до 1,0 % об. д.

Примечание - Значение НКПР указаны в соответствии с ГОСТ 30852.19-2002.

Газовый компонент (измерительный канал)

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности

Цена деления наимень

шего разряда

Диапазон регулирования порога срабатывания сигнализации

Кислород

(O2)

от 0 до 30 % об. д.

от 0 до 25 % об. д.

±0,5 % об. д.

(абс.)

0,1 % об. д.

от 18,5 до 21,0 % об. д.

от 0 до 30 % об. д.

от 0 до 30 % об. д.

±0,5 % об. д.

(абс.)

0,1 % об. д.

от 18,5 до 21,0 % об. д.

Угарный газ (СО)

от 0 до 220 млн-1

от 0 до 200 млн-1

±(6+0,07-Сх) п млн-1 (абс.)

1 млн-1

от 10 до 100 млн-1

Сероводород

(H2S)

от 0 до 120 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1 (абс.)

1 млн 1 2

от 5 до 50 млн-1

св. 10 до 100 млн-1

±20 % (отн.)

Диоксид азота (NO2)

от 0 до 25 млн-1

от 0 до 2 млн-1 включ.

±0,5 млн-1 (абс.)

0,1 млн 2

от 1 до 10 млн-1

св. 2 до 20 млн-1

±25 % (отн.)

Аммиак

(NH3)

от 0 до 120 млн-1

от 0 до 20 млн-1 включ.

±5 млн-1 (абс.)

1 млн 2

от 20 до 70 млн-1

св. 20 до 100 млн-1

±25 % (отн.)

Диоксид серы (SO2)

от 0 до 25 млн-1

от 0 до 4 млн-1 включ.

±0,8 млн-1 (абс.)

0,1 млн 2

от 1 до 10 млн-1

св. 4 до 20 млн-1

±20 % (отн.)

Таблица 4 - Общие метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности, вызванной изменением условий эксплуатации, в долях от пределов основной погрешности:

- от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С

1,0

- от изменения относительной влажности окружающей среды до 100 % при температуре +35 °С

1,0

- от изменения пространственного положения газоанализатора на угол 90° от вертикальной оси в любом направлении

0,5

- от изменения скорости движения метано-воздушной смеси до 8 м/с на каждые 4 м/с

0,7

- от влияния пробоотборного устройства

0,5

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 97,3 до 105,3

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Время прогрева, мин, не более

2

Время установления показаний Т90, с, не более:

- измерительные каналы O2, СО, CO2, CH4

30

- измерительные каналы C3H8, SO2, H2S, NO2

60

- измерительный канал NH3

180

Время срабатывания сигнализации:

- измерительные каналы О2, СО, CO2, CH4

10

- измерительные каналы C3H8

20

- измерительный канал SO2, H2S, NO2

30

Время непрерывной работы без калибровки (стабильность), мес., не менее:

- оптических сенсоров

12

- электрохимических сенсоров

3

Время непрерывной работы в режиме максимальной подсветки без перезарядки блока питания, ч, не менее

36

Номинальное напряжение питания, В

3,7

Ток потребления, мА, не более

90

Габаритные размеры, мм, не более:

- высота

152

- длина

72

- ширина

32

Масса, кг, не более

0,38

Условия эксплуатации:

- диапазон температур окружающей среды, °С:

- газоанализаторов СПУТНИК-1М

от -10 до +40

- газоанализаторов СПУТНИК-1М-П

от -30 до +50

- относительная влажность при температуре +35 °С, %, не более

100

- диапазон атмосферного давления, кПа

от 87,8 до 119,7

Средний срок службы, лет

5

Средняя наработка на отказ, ч

20000

Степень защиты от внешних воздействий по ГОСТ 14254-2015

IP65

Маркировка взрывозащиты:

- газоанализаторов СПУТНИК-1М

PO Exial X

- газоанализаторов СПУТНИК-1М-П

0Ех1аПСТ4 X

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации, формуляра типографским способом и на заднюю панель газоанализатора методом наклейки.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Г азоанализатор

СПУТНИК-1М

1 шт.

Руководство по эксплуатации (на CD)

2ПБ.999.054 РЭ

1 экз.

на 10 газоанализаторов

Методика поверки (на CD)

-

1 экз.

на 10 газоанализаторов

Драйвер УСИ-1 и программа

СПУТНИК-1М (на Cd)

-

1 комплект на 10 газоанализаторов

Формуляр

2ПБ.999.054 ФО

2ПБ.999.058 ФО

1 экз.

Зарядное устройство ЗУ-2 и паспорт

3ПБ.616.003 ПС

1 комплект на 2 газоанализатора

Накладка

-

1 шт.

на 10 газоанализаторов

Чехол

-

по заявке потребителя

Сертификат соответствия (копия)

-

по заявке потребителя

Примечание - при отгрузке газоанализаторов в количестве менее 10 шт., накладка, диск CD поставляется из расчета 1 шт. в один адрес.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP);

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний;

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

ТУ 4215-049-71064713-2011 Газоанализаторы СПУТНИК-1. Технические условия.

Изготовитель

Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»)

ИНН 5506052891

Юридический адрес: 644042, Омская обл., г. Омск, пр-кт Карла Маркса, д. 18/13

Адрес: 644042, г. Омск, пр. К. Маркса, д. 18,

Телефон (факс): +7 (3812) 39-63-07

Web-сайт: http://etpribor.ru

E-mail: info@etpribor.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): +7 (3812) 68-07-99, +7 (3812) 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» января 2024 г. № 165

Лист № 1 Регистрационный № 57049-14                                            Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные ВПУ-Энерго

Назначение средства измерений

Установки поверочные ВПУ-Энерго предназначены для воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема протекающей жидкости.

Описание средства измерений

Принцип действия установок поверочных ВПУ-Энерго основан на воспроизведении массового и объемного расходов, массы и объема протекающей жидкости, создаваемых при помощи насосных агрегатов, гидравлического тракта и вспомогательных устройств установок, и измерении расхода и количества протекающей жидкости эталонными средствами измерений.

Установки поверочные ВПУ-Энерго состоят из эталонных средств измерений, накопительного резервуара, системы подготовки, подачи и стабилизации измеряемой среды, измерительного участка, системы управления, сбора и обработки информации.

В качестве эталонных средств измерений в составе установок применяются: весоизмерительные устройства на базе весов электронных K (Госреестр № 45158-10), датчиков весоизмерительных тензорезисторных HLC, BLC, ELC (Госреестр № 21177-13), датчиков весоизмерительных тензорезисторных Z6 (Госреестр № 15400-13), датчиков весоизмерительных тензорезисторных SLS, TS (Госреестр № 55205-13); и (или) расходомеры электромагнитные OPTIFLUX 1000/ 2000/ 4000/ 5000/ 6000/ 7000 с конвертерами сигналов IFC 010/ 040/ 050/ 100/ 300 (Госреестр № 40075-13), расходомеры электромагнитные Promag (Госреестр № 14589-09), расходомеры-счетчики электромагнитные «SITRANS FM» (номер Госреестра 35024-12), расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР» (Госреестр № 39735-08), расходомеры-счетчики электромагнитные ЭНЕРГИЯ-Э (в составе установки), счетчики-расходомеры массовые Micro Motion (модификации DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF) (Госреестр № 45115-10), расходомеры-счетчики массовые ЭНЕРГИЯ-К (в составе установки).

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительный участок и эталонные расходомеры. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или через устройство переключения потока, на весоизмерительное устройство. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых приборов и эталонного средства измерений.

Установки поверочные ВПУ-Энерго имеют несколько исполнений и маркируются следующим образом:_____________________________________________________________

ВПУ-Энерго

-xxxx

-хх

-хх

1

2

3

4

Приказ Росстандарта №165 от 22.01.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид установок поверочных ВПУ-Энерго

  • 1 - наименование;

  • 2 - максимальный воспроизводимый расход, т/ч (м3/ч);

  • 3 - наличие весоизмерительных устройств (ВУ), при отсутствии указывают «00»;

  • 4 - наличие расходомеров-счетчиков, применяемых в качестве эталонных средств измерений (расходомеры-счетчики массовые (МР) или расходомеры-счетчики объемные (ОР)), при отсутствии или при использовании в качестве вспомогательных средств измерений указывают «00».

Программное обеспечение

установок поверочных ВПУ-Энерго автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, хранение и редактирование базы данных с параметрами поверяемых и эталонных средств измерений, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами системы измерений, управления и регулирования.

Идентификационные данные программного обеспечения установок поверочных ВПУ-Энерго приведены в таблице:

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

ClcEnergo.dll

V1.14

0x5374BC01

CRC32

Программное обеспечение установок поверочных ВПУ-Энерго универсально для всех исполнений. Уровень защиты программного обеспечения установок поверочных ВПУ-Энерго от непреднамеренных и преднамеренных изменений соответствует уровню С.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Программное обеспечение не влияет на метрологические характеристики установок поверочных ВПУ-Энерго.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальный диаметр поверяемых средств измерений DN

от 4 до 600

Количество одновременно поверяемых средств измерений, штук

от 1 до 16

Диапазон воспроизводимых расходов, т/ч (м3/ч), при применении в качестве эталонных средств измерений - весоизмерительных устройств

от 0,01 до 700

- расходомеров-счетчиков массовых

от 0,01 до 2000

- расходомеров-счетчиков объемных

от 0,01 до 2000

Пределы допускаемой относительной погрешности установок при применении весоизмерительных устройств, %, не более класс весоизмерительных устройств

А

Б

- при измерении массы

± 0,04

± 0,06

- при измерении объема

± 0,045

± 0,07

- при измерении массового расхода

± 0,05

± 0,06

- при измерении объемного расхода

± 0,055

± 0,07

Пределы допускаемой относительной погрешности установок при применении расходомеров-счетчиков массовых при измерении массы, объема, массового и объемного расходов, %, не более

± 0,09

Пределы допускаемой относительной погрешности установок при применении расходомеров-счетчиков объемных при измерении объемного расхода и объема, %, не более

± 0,2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Измеряемая среда

вода по СанПиН 2.1.4.1074-2001

Температура измеряемой среды*, °С

от +15 до +25

Давление измеряемой среды, МПа

от 0,2 до 1,0

Габаритные размеры, мм, не более

- высота

50000

- ширина

20000

- длина

10000

Напряжение питания, В

380 ± 38/220 ±22

Частота, Г ц

50 ± 1

Продолжение таблицы 2

1

2

Потребляемая мощность, кВт, не более

500

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность окружающего воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 86 до 107

Средний срок службы установки, лет

15

Средняя наработка на отказ, ч

100000

* По требованию Заказчика, система создания и стабилизации расхода рабочей жидкости

может быть настроена на работу с жидкостью в диапазоне

от +20 оС до +150 оС с давлением

до 1,0 МПа, при вязкостях от 1 до 40 сСт.

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевой части панели управления в верхнем правом углу в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

У становка поверочная

ВПУ-Энерго

1 шт.

Руководство по эксплуатации

РКЦП.407300.001 РЭ

1 экз.

Формуляр

РКЦП.407300.001 ПС

1 экз.

Сведения о методиках (методах) измерений

Методика измерений изложена в разделе «Методика измерений» руководства по эксплуатации установок поверочных ВПУ-Энерго.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 8.142-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений массового расхода жидкости в диапазоне 140-3  2403 кг/с»;

ГОСТ 8.145-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне 340-6  10 м3/с»;

ТУ 4213-001-38136191-14   (РКЦП.407300.001ТУ) «Установки поверочные

ВПУ-Энерго. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «РКС-Энерго» (ООО «РКС-Энерго»)

ИНН 7839459447

Адрес: 188640, Ленинградская обл., м. р-н Всеволожский, г.п. Всеволожское, г. Всеволожск, ш. Дорога Жизни, д. 4Б, помещ. 1,2

Телефон/факс: +7(812) 334-55-50, +7(812) 334-55-50

E-mail: info@spbres.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

1

1) Сх - измеряемое значение объемной доли газового компонента.

Примечания:

2

При наличии водорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам СО, H2S, SO2, NO2, NH3.

  • 2. При наличии сероводорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам NH3, SO2.

  • 3. При наличии диоксида азота в анализируемой среде допустимо снижение чувствительности по каналу SO2.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
