Лист № 1 Регистрационный № 76680-19 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы оперативного контроля «Эксперт-Д»
Назначение средства измеренийКомплексы оперативного контроля «Эксперт-Д» (далее - комплексы) предназначены для измерения выходных сигналов электрического напряжения датчиков вибрации, измерения частоты вращения узлов и механизмов и обработки результатов измерений с целью определения технического состояния подшипников.
Описание средства измеренийПринцип действия комплексов заключается в усилении, фильтрации и аналогоцифровом преобразовании электрических сигналов датчиков вибрации и частоты вращения, сохранении в памяти результатов преобразования и дальнейшем вычислении среднего и среднеквадратического значений напряжения, спектра входного сигнала напряжения и текущего значения частоты вращения.
Комплексы имеют два канала измерения частоты вращения и четыре независимых тракта измерения напряжения, к каждому из которых через мультиплексор подключаются каналы для подключения датчиков вибрации ВД03 или ВД06 производства НПФ «Микроникс», г. Омск, ICP-акселерометрами 621B51 производства PCB Piezotronics, США, и другими датчиками вибрации, имеющими аналогичные указанным датчикам характеристики.
Комплексы состоят из блока обработки и контроля (далее - БОК) и датчиков частоты вращения. БОК содержит в своём составе субблок промышленного компьютера, который обеспечивает функционирования операционной системы и программы проведения измерений, субблок ввода-вывода для подключения внешних монитора, клавиатуры и мыши, субблок питания, жидкокристаллический дисплей и цифровую клавиатуру. Субблок измерительный предназначен для проведения измерения напряжения и частоты вращения и содержит в своём составе микропроцессор, оперативное запоминающее устройство и аналоговую схему для обработки сигналов частоты вращения и напряжения. Дополнительно БОК обеспечивает формирование напряжения питания для датчиков частоты вращения и вибрации.
Комплексы выпускаются в двух вариантах исполнения - стационарном и переносном. Каждый вариант исполнения комплекса в зависимости от количества каналов измерения напряжения, выведенных на разъёмы, имеет 4 модификации - на 4, 8, 20 и 32 канала. Один из винтов корпуса комплексов пломбируется со стороны задней панели с целью исключения несанкционированного доступа к внутренним схемам. Внешний вид комплексов в стационарном и переносном вариантах исполнения с указанием мест пломбирования приведён на рисунке Нанесение знака поверки на комплексы не предусмотрено.
а)
б)

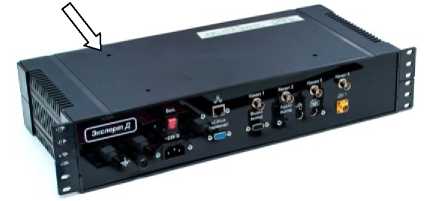

Рисунок 1 - Внешний вид комплексов в стационарном (а) и переносном (б) вариантах
исполнения и места их пломбирования (указаны стрелкой)
Программное обеспечениеПрограммное обеспечение (далее - ПО) комплексов состоит из автономного ПО -функционирующей в среде операционной системы uClinux программы проведения измерений, предназначенной для визуализации результатов измерений, и встроенного ПО БОК -программы субблока измерительного, расположенной в памяти программ цифрового сигнального процессора БОК. Исполняемый код встроенного ПО недоступен для считывания и модификации.
Автономное ПО имеет уровень защиты «средний» в соответствии с Р 50.2.077-2014, встроенное ПО имеет уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные признаки автономного ПО приведены в таблице 1, для встроенного ПО - в таблице 2.
Таблица 1 - Идентификационные признаки автономного ПО комплексов
|
Идентификационные данные (признаки) |
Программа проведения измерений |
|
Идентификационное наименование ПО |
measure |
|
Номер версии (идентификационный номер ПО) |
1.2 |
|
Цифровой идентификатор ПО |
034CFE23-E2CC57B4-ABBF7193-98A33E54 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
Таблица 2 - Идентификационные признаки встроенного ПО комплексов
|
Идентификационные данные (признаки) |
Программа субблока измерительного |
|
Идентификационное наименование ПО |
DSP03 |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО |
исполняемый код недоступен для считывания и модификации. |
|
Алгоритм вычисления цифрового идентификатора |
- |
Метрологические и технические характеристики
Метрологические и технические характеристики комплекса приведены в таблицах 3 - 6
Таблица 3 - Метрологические характеристики комплекса
|
Диапазон измерения частоты вращения, об/мин (Гц) |
от 75 до 7200 (от 1,25 до 120) |
|
Пределы допускаемой относительной погрешности измерения частоты вращения, % |
±0,5 |
|
Характеристики комплекса при измерении напряжения |
приведены в таблице 4 |
|
Диапазон частот измерения среднеквадратического значения переменного напряжения, Гц |
от 10 до 10000 |
|
Параметры вычисляемого спектра |
приведены в таблице 5 |
Таблица 4 - Метрологические характеристики комплекса при измерении напряжения
|
Измеряемый параметр |
Диапазон измерений |
Дискретность отчёта |
Пределы допускаемой абсолютной погрешности, В |
|
Постоянное напряжение |
от минус 9 до 9 В |
0,001 В |
±(0,02-|U|+0,02) |
|
от 1 до 19 В |
0,001 В |
±(0,02-|U-10|+0,02) | |
|
Среднеквадратическое значение переменного напряжения |
от 1 до 100 мВ |
0,01 мВ |
±(0,05/U+0,0002) |
|
от 1 до 1000 мВ |
0,1 мВ |
±(0,02/U+0,001) | |
|
от 0,001 до 7 В |
0,001 В |
±(0,02/U+0,01) | |
|
U- измеряемое напряжение, В | |||
Таблица 5 - Параметры вычисляемого спектра
|
Параметр |
Значение |
|
Исходное значение среднеквадратического значения напряжения А0, В |
10 |
|
Погрешность вычисления амплитуды гармонической составляющей сигнала в диапазоне частот от 10 Гц до 10000 Гц, не более, дБ |
±1 |
|
Верхние граничные частоты поддиапазонов вычисления |
25; 50; 100; 200; 400; 800; |
|
спектра, Гц |
1600; 3200; 6400; 12800; 25600 |
|
Разрешающая способность вычисления спектра, линий |
400; 800; 1600 |
Таблица 6 - Технические характеристики комплекса
|
Наименование характеристики |
Значение |
|
Количество каналов измерения частоты вращения |
1 или 2 |
|
Количество каналов измерения напряжения |
выбирается из ряда: 4, 8, 20, 32 |
|
Значение постоянного напряжения, подаваемого в режиме работы тракта «ВД03,» без нагрузки, В |
|
Наименование характеристики |
Значение |
|
15±0,5 | |
|
Собственное сопротивление, ограничивающее ток потребления в режиме работы тракта «ВД03», Ом |
2000±200 |
|
Значение постоянного напряжения, подаваемого в режиме работы тракта «ICP», без нагрузки, В |
22±2 |
|
Сила тока во время измерения в режиме работы тракта «ICP», мА |
4±2 |
|
Время непрерывной работы комплекса в нормальных условиях от аккумуляторной батареи при суммарном времени проведения измерений 1 ч, ч, не менее |
8 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP20 |
|
Габаритные размеры, мм, не более: переносное исполнение стационарное исполнение |
350 x 180 x 320 230 x 100 x 500 |
|
Масса, кг, не более: Переносное исполнение Стационарное исполнение |
15 3 |
|
Рабочие условия применения: | |
|
- Температура окружающего воздуха, оС |
от минус 20 до 50 |
|
- Относительная влажность окружающего воздуха (при температуре 25 °С), % |
от 10 до 90 |
|
- Атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
10 |
наносится в центр титульного листа НВРС.422210.001 РЭ «Комплекс оперативного контроля «Эксперт Д». Руководство по эксплуатации» типографским способом и на переднюю панель БОК комплекса.
Комплектность средства измеренийКомплектность поставки комплексов соответствует указанной в таблице 7.
Таблица 7 - Комплектность поставки комплексов
|
Наименование |
Кол-во, шт. |
|
Блок обработки и контроля (БОК) |
1 |
|
Датчик частоты вращения (ДО) |
1 |
|
Метка (магнитная или оптическая) |
1 |
|
Кабель к датчику частоты вращения |
1 |
|
Сетевой кабель БОК |
1 |
|
Аккумуляторная батарея (для переносного варианта) |
1 |
|
Переносная сумка (для переносного варианта) |
1 |
|
НВРС.422210.001 ФО «Комплекс оперативного контроля «Эксперт-Д». Формуляр» |
1 |
|
НВРС.422210.001 РЭ «Комплекс оперативного контроля «Эксперт-Д». Руководство по эксплуатации» |
1 |
|
НВРС.422210.001 ДМП «Комплекс оперативного контроля «Эксперт-Д». Методика поверки» |
1 |
приведены в разделе 7 «Использование по назначению» документа НВРС.422210.001 РЭ «Комплекс оперативного контроля «Эксперт-Д». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к комплексам оперативного контроля «Эксперт-Д»ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1Э0-2 до 2Э09 Гц
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «07» июля 2021 г. № 1197
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Комплексы оперативного контроля |
«Эксперт-Д» |
76680-19 |
Общество с ограниченной ответственнос тью «Омский завод транспортного машиностроения» (ООО «ОЗТМ»), г. Омск |
НВРС.422210.00 1 ДМП |
Общество с ограниченной ответственнос тью «Омский завод транспортного машиностроения» (ООО «ОЗТМ»), г. Омск |
ВосточноСибирским филиалом ФГУП «ВНИИФТРИ» г.Новосибирск |
